Skoda Fabia (2000+).
Замена цепи привода распределительного вала

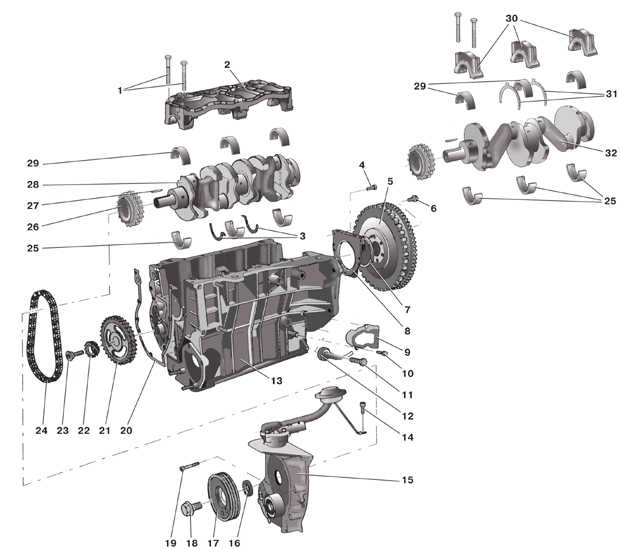

Блок цилиндров двигателей 1,0 л, 37 кВт
и 1,4 л, 50 кВт
1
– болт крепления корпуса;
2 – корпус крышек коренных подшипников двигателя 1,4 л;
3 – упорное полукольцо коленчатого вала двигателя
1,4 л;
4 – болт крепления держателя заднего сальника;
5 – маховик;
6 – болт крепления маховика;
7 – задний сальник коленчатого вала;
8 – держатель заднего сальника;
9 – защитный экран;
10 – болт крепления экрана;
11 – болт крепления датчика;
12 – датчик детонации;
13 – блок цилиндров;
14 – болт крепления кронштейна маслоприемника;
15 – крышка распределительных шестерен;
16 – передний сальник коленчатого вала;
17 – шкив привода генератора; |
18 – болт крепления шкива коленчатого вала;
19 – болт крепления крышки;
20 – прокладка крышки;
21 – шестерня распределительного вала;
22 – шестерня привода масляного насоса;
23 – болт крепления шестерен;
24 – цепь привода распределительного вала;
25 – верхние вкладыши коренных подшипников;
26 – шестерня коленчатого вала;
27 – шпонка;
28 – коленчатый вал двигателя 1,4 л;
29 – нижний вкладыш коренного подшипника;
30 – крышки коренных подшипников двигателя 1,0 л;
31 – упорное полукольцо коленчатого вала двигателя 1,0 л;
32 – коленчатый вал двигателя 1,0 л |
Распределительный вал бензиновых двигателей объемом 1,0 л, мощностью 37
кВт и 1,4 л, мощностью 50 кВт приводится во вращение цепью.
Предупреждение
Цепь
нужно менять в комплекте с шестернями коленчатого и распределительного
валов.
Если
цепь снимают не для замены, нужно пометить направление ее вращения, так
как при изменении направления вращения цепь будет быстро изнашиваться.
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Снимите
ремень привода генератора (см. подраздел
2.3). |
2. Удерживая
коленчатый вал от проворачивания, отверните болт
18 и снимите шкив 17 привода генератора. |
3. Снимите
масляный картер двигателя (см. подраздел
3.1). |
4. Отверните
болт 14 крепления кронштейна приемника масляного
насоса. |
5. Отверните
болты 19 крепления крышки 15 распределительных
шестерен и снимите ее с прокладкой 20 крышки.
Предупреждение
Прокладку
крышки распределительных шестерен нужно заменить
на новую.
|
6. Отверните
болт 23 крепления и снимите шестерню 22 привода
масляного насоса. |
7. Снимите
шестерни 21 и 26 вместе с цепью. |
8. Подберите
шестерню коленчатого вала (см. подраздел
2.6). |
|

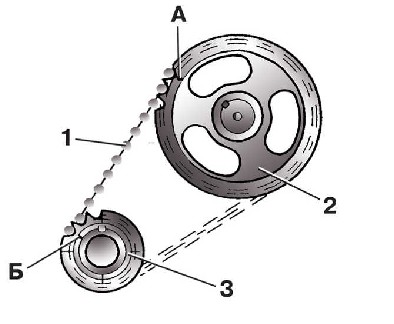

9. Наденьте
цепь на шестерни так, чтобы между метками на них
расположилось 12 осей звеньев цепи, как показано
на рисунке. В таком положении установите
шестерни на коленчатый и распределительный валы.
Установите шестерню привода масляного насоса.
Вверните болт крепления шестерен, предварительно
нанеся на резьбу болта герметик Loctite 648 (1 –
цепь привода распределительного вала; 2 –
шестерня распределительного вала; 3 – шестерня
коленчатого вала; А – метка на шестерне
распределительного вала; Б – метка на шестерне
коленчатого вала). |
10. Установите
все снятые детали в обратном порядке. Перед
вворачиванием болтов крепления крышки
распределительных шестерен нанесите на их резьбу
герметик Loctite 242. |
|
