Skoda Fabia (2000+).
Замена ремня привода генератора

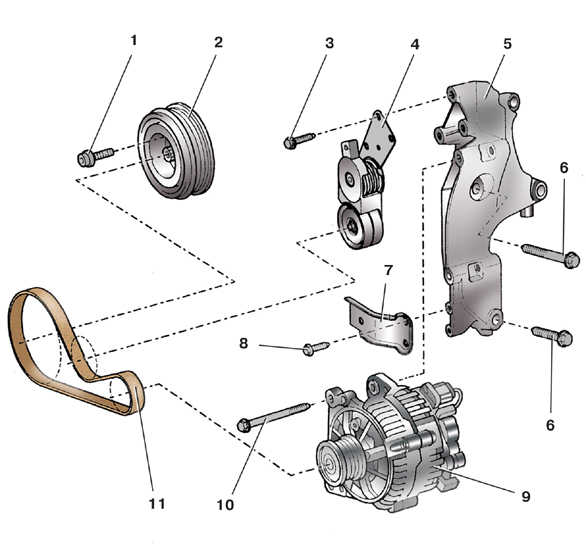

Детали привода генератора (автомобиль
без кондиционера)
1
– болт крепления шкива коленчатого вала;
2 – шкив с гасителем крутильных колебаний;
3 – болт крепления натяжного устройства;
4 – натяжное устройство;
5 – кронштейн генератора; |
6, 8 – болты крепления кронштейна;
7 – кронштейн нижнего воздуховода;
9 – генератор;
10 – болт крепления генератора;
11 – ремень привода генератора |

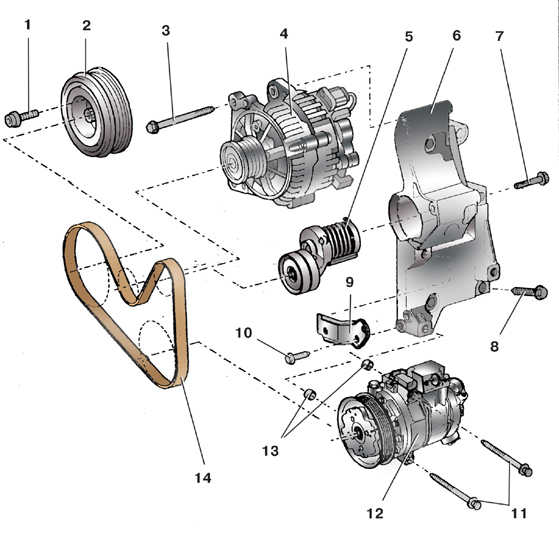

Детали привода генератора (автомобиль с
кондиционером)
1
– болт крепления шкива коленчатого вала;
2 – шкив с гасителем крутильных колебаний;
3 – болт крепления генератора;
4 – генератор;
5 – натяжное устройство;
6 – кронштейн генератора;
7 – болт крепления натяжного устройства; |
8, 10 – болты крепления кронштейна;
9 – кронштейн нижнего воздуховода;
11 – болт крепления компрессора;
12 – компрессор кондиционера;
13 – установочные втулки компрессора;
14 – ремень привода генера |

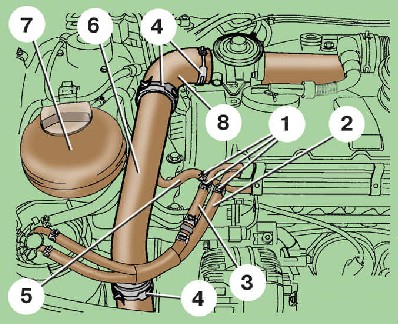

Моторный отсек
|
1, 4 – хомуты;
2 – шланг обратного слива топлива;
3 – шланг подачи топлива;
5 – шланг подвода охлаждающей жидкости;
6 – верхний воздуховод наддува;
7 – расширительный бачок;
8 – шланг |

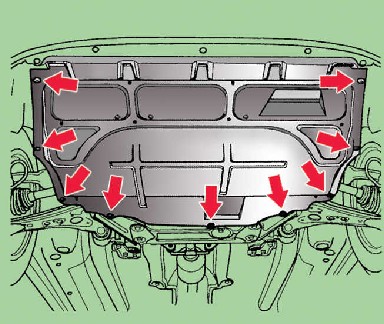

Грязезащитный щиток двигателя
|
Винты крепления щитка показанны стрелками. |

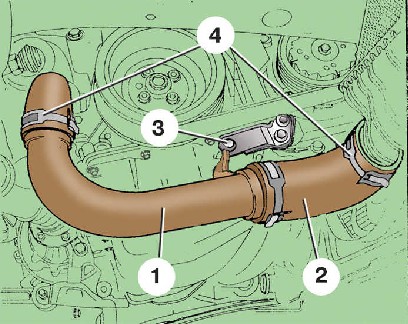

Нижний воздуховод наддува
|
1 – воздуховод;
2 – шланг;
3 – болт;
4 – хомут |
Предупреждение
Если
ремень снимают не для замены, то перед снятием, пометьте направление его
вращения, так как при изменении направления вращения ремень будет быстро
изнашиваться.
Ремень заменяют в следующем порядке.
ПОРЯДОК ВЫПОЛНЕНИЯ |
Модели без
кондиционера |
1. Снимите
верхний кожух двигателя (см. подраздел
2.1). |
2. У
двигателей с наддувом снимите хомуты 4 и верхний
воздуховод 6 со шлангом 8 из моторного отсека
(см. рис. Моторный
отсек). |
|

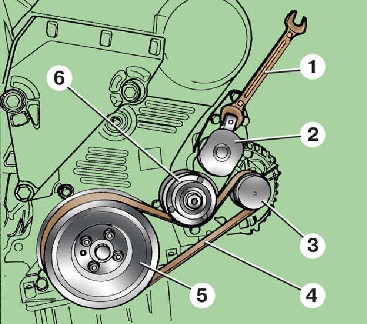

3. Ключом
1 поверните по часовой стрелке натяжной ролик 6,
чтобы ослабить натяжение ремня. Удерживая ролик,
снимите ремень (2 – натяжное устройство; 3 –
шкив генератора; 4 – ремень привода генератора;
5 – шкив коленчатого вала). |
4. Проверьте
затяжку болтов крепления генератора и натяжного
устройства. Проверьте легкость вращения
натяжного ролика 6 и шкива 3 генератора, они
должны вращаться легко, без заеданий. |
5. Удерживая
натяжное устройство 2, наденьте новый ремень 4
на шкивы коленчатого вала 5 и генератора 3 и
отпустите натяжное устройство. Натяжное
устройство автоматически натянет ремень. |
6. Пустите
двигатель и проверьте работу ремня. |
Модели с
кондиционером |
7. Снимите
грязезащитный щиток двигателя, отвернув винты
его крепления, показанные стрелками на рисунке
(см. рис. Грязезащитный
щиток двигателя). |
8. Отверните
болт 3, снимите хомуты 4 и затем нижний
воздуховод 1 со шлангом 2 (см. рис. Нижний
воздуховод наддува). |
|

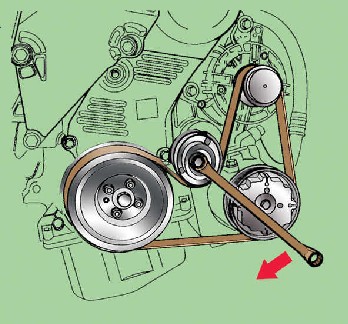

9. Ключом,
как показано на рисунке, поверните по часовой
стрелке натяжной ролик, чтобы ослабить натяжение
ремня. Удерживая ролик, снимите ремень. |
10. Проверьте
затяжку болтов крепления генератора, компрессора
кондиционера и натяжного устройства. Проверьте
легкость вращения натяжного ролика и шкивов
генератора и компрессора, они должны вращаться
легко, без заеданий. |
11. Удерживая
натяжной ролик, наденьте новый ремень на шкивы
коленчатого вала, генератора и компрессора,
затем отпустите ролик. Натяжное устройство
автоматически натянет ремень. |
12. Пустите
двигатель и проверьте работу ремня. |
|
