Электрические устройства

03:05-01

Швеция

  7

ВНИМАНИЕ! Не работайте под кабиной, когда
она находится в промежуточном положении.
Обязательно откидывайте кабину до упора.
Запрещается стоять перед кабиной или позади нее
во время откидывания. Работая под кабиной,
следите за тем, чтобы она опиралась на упоры.


12

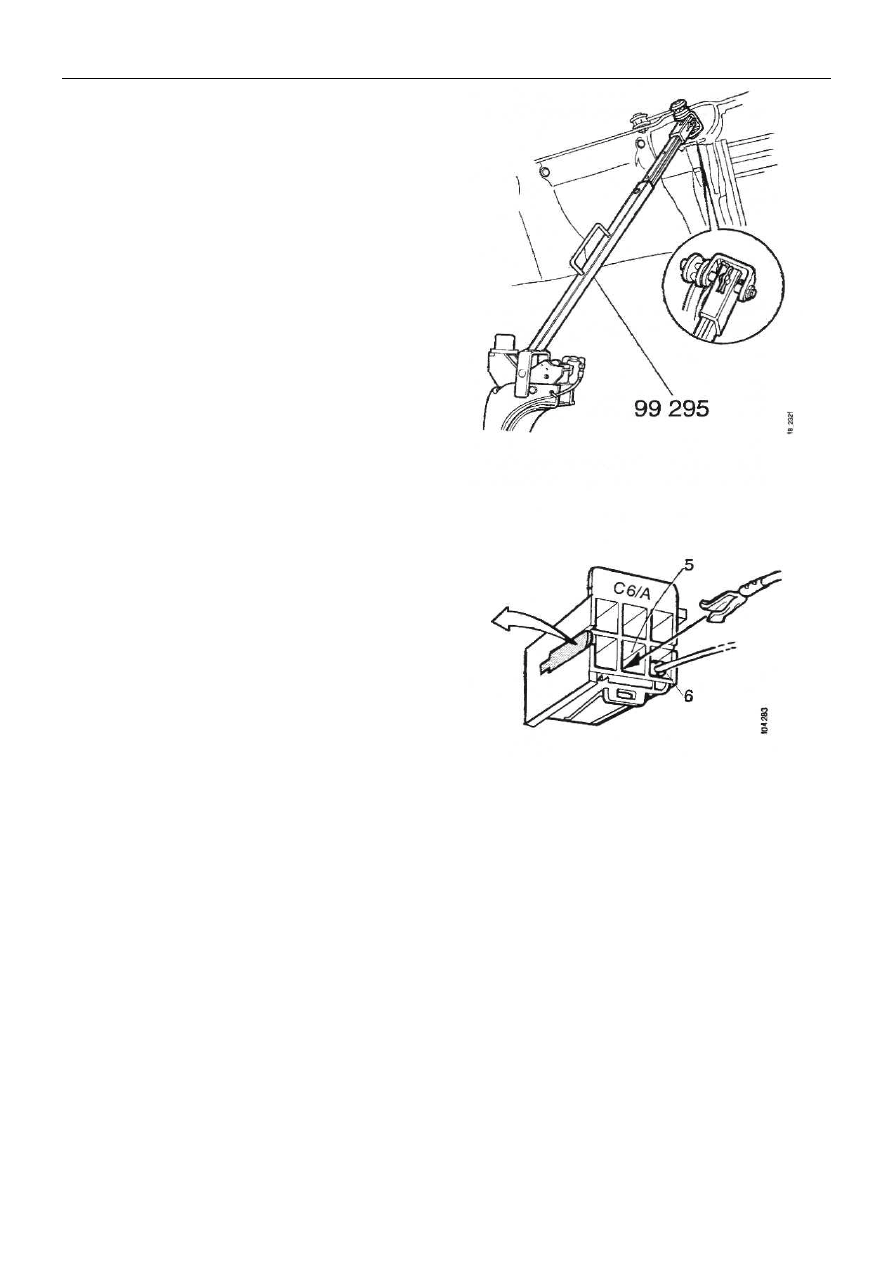

Откиньте кабину.

13

Установите кабели шасси во ввод С6/А.
Присоедините кабель с маркировкой FH к
штырю 5, а кабель с маркировкой 31 - к
штырю 6. Возможно, придется установить во
ввод контактный корпус прежде, чем удастся
подключить кабели.

14

Проложите кабель и другие провода перед
двигателем до левого элемента рамы.
Закрепите кабель за другую проводку.

Электрические устройства

03:05-01

Швеция



8

15

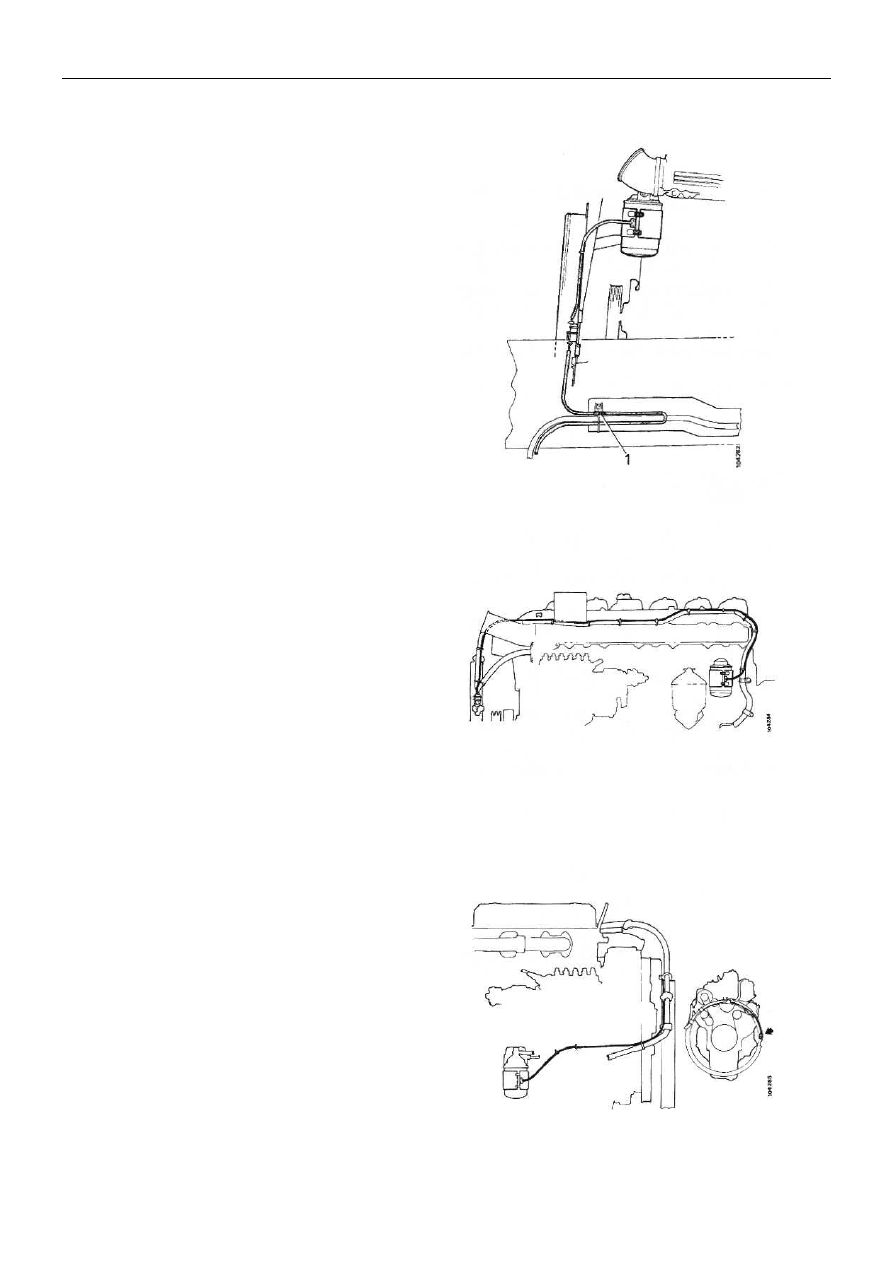

Уложите красную ленточку кабеля в первую
стяжку кабельной линии на левом
лонжероне рамы. Зафиксируйте, как
показано на рисунке.

16

Очистите наружную сторону топливного
фильтра от грязи и других посторонних
материалов, таких как масло.

17

Установите подогреватель топлива вокруг
топливного фильтра и зафиксируйте
проводку на двигателе вплоть до кольца
вентилятора на левой стороне. См. рисунок
по соответствующему двигателю.

18

Соберите разъем С281 на кольце
вентилятора и закрепите его скобой.
Зафиксируйте его стяжками, как показано на
рисунке.

19

Проверьте, правильно ли он работает.



















1  Стяжка

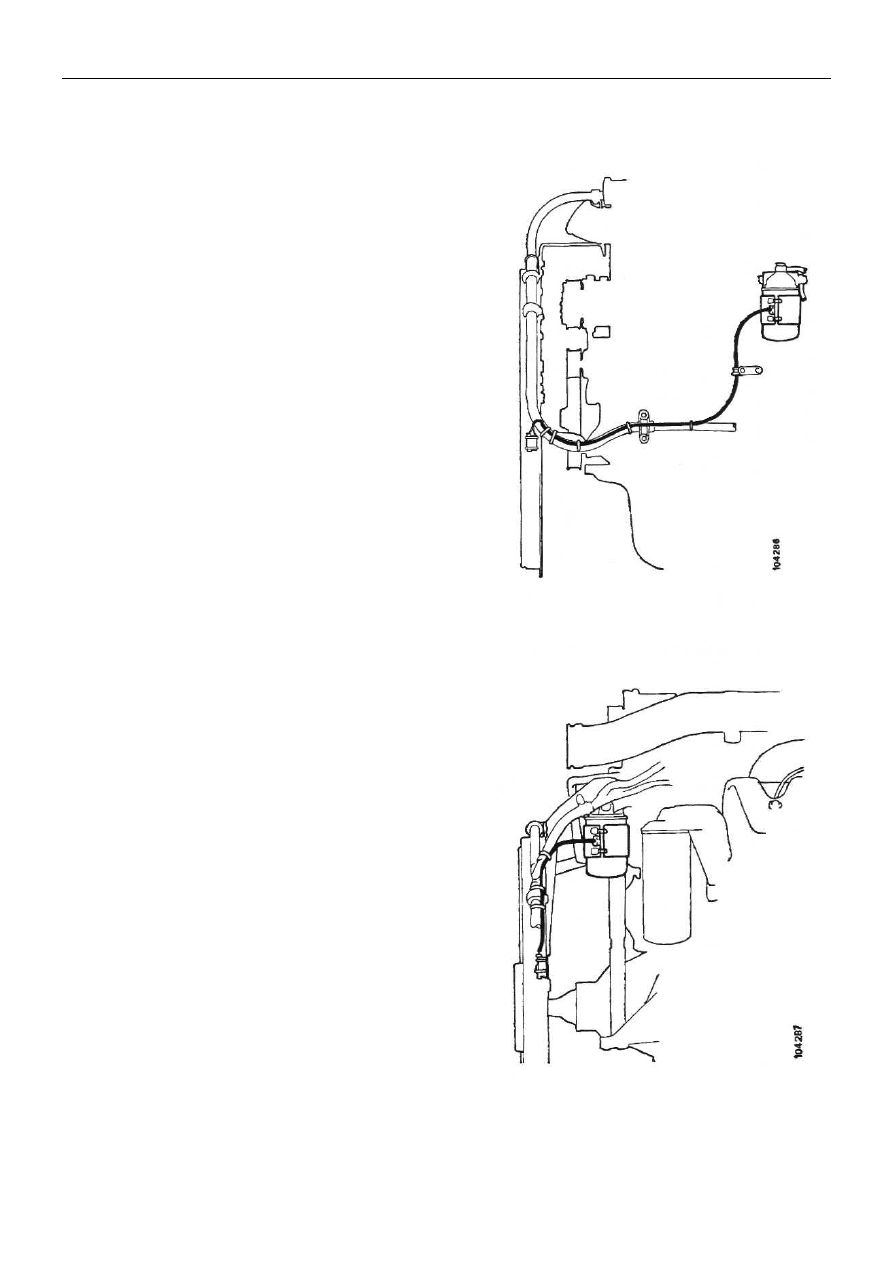

9 л двигатель



















11 л двигатель

Электрические устройства

03:05-01

Швеция

  9


























12 л двигатель
























14 л двигатель

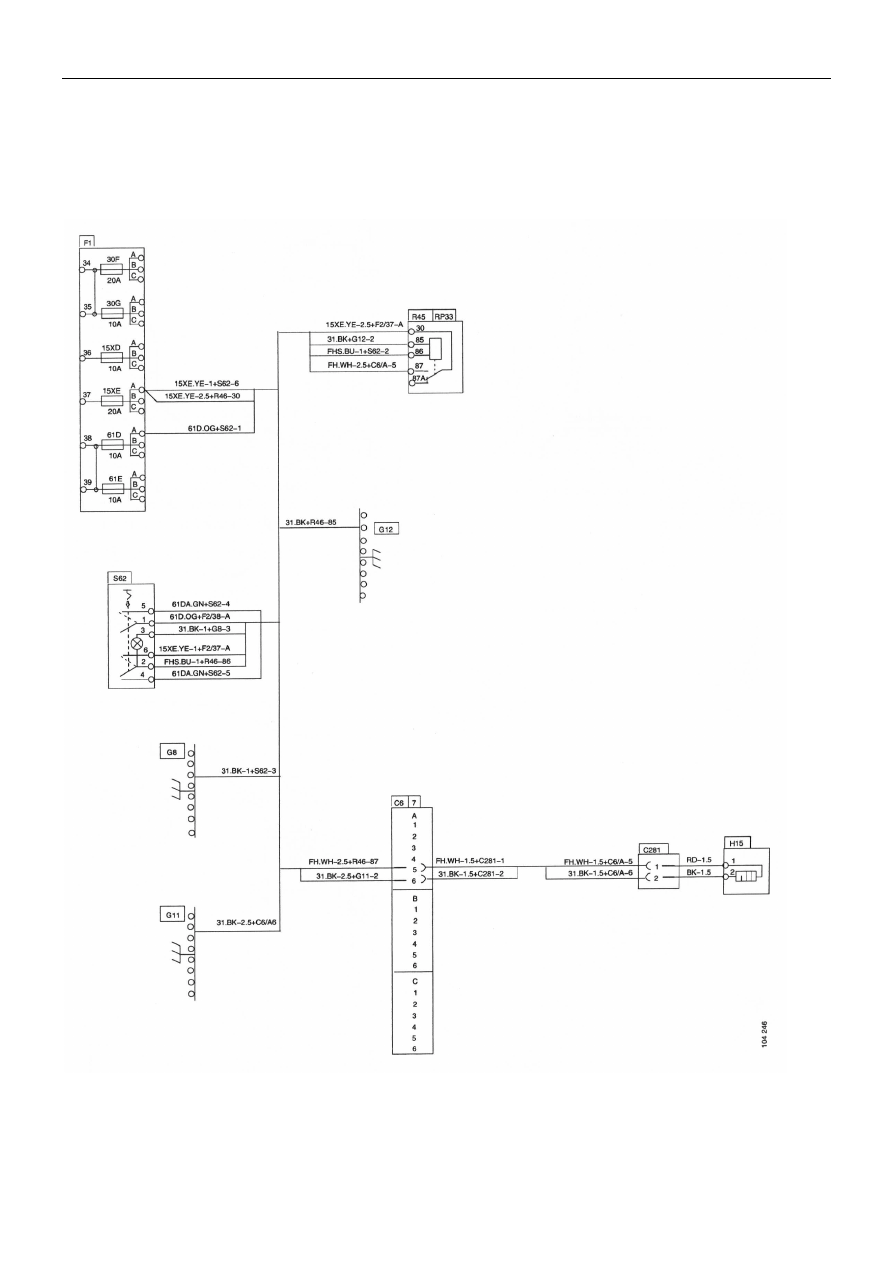

Электрическая схема

03:04-03

Швеция



10

Электрическая схема
