03:04-11



27

!

ПРЕДОCTЕРЕЖДЕНИЕ!

Наденьте защитные очки!

ВНИМАНИЕ! Во время работы с устройством
для проверки распылителя следите, чтобы
давление не повышалось.

6

Работайте рукояткой насоса до тех пор,
пока из насоса-форсунки не начнет
выделяться испытательное масло. Это
делается для удаления всех посторонних
частиц из насос-форсунки.

7

Очистите резьбы насос-форсунки.

8

Отверните гайку и снимите
электромагнитный клапан.

9

Снимите с электромагнитного клапана
нижнее (черное) кольцо круглого
сечения и белое опорное кольцо.
Выбросите оба кольца.

Электромагнитный клапан

28



03:04-11

Маркировка
электромагнитного
клапана

Новый электромагнитный клапан
устанавливается так, что пользователь не
может прочитать номер детали, серийный
номер и прочую информацию. Это делается
для того, чтобы информация, нанесенная на
запасные части, не приводила к путанице при
определении типа насос-форсунки. Ниже
показаны возможные способы маркировки
деталей.

•

Нанесите маркировку на гайку
электромагнитного клапана
фломастером с несмываемыми
чернилами.

•

Вытравьте номер детали на гайке
электромагнитного клапана.

•

Выгравируйте номер детали на гайке
электромагнитного клапана.

Электромагнитный клапан

03:04-11



29

Посадка уплотнительных
колец

ВНИМАНИЕ! Если опорное кольцо
проворачивается или сидит слишком
свободно, его следует заменить новым.

Опорное кольцо растягивается при посадке,
но примерно через 5 минут восстанавливает
свой обычный размер. Поэтому после
установки кольца подождите некоторое
время, чтобы обеспечить плотную посадку
деталей.

1

Смажьте конус 99 513 дизельным
топливом или испытательным маслом.
Поместите конус на корпус насос-
форсунки и снимите с конуса опорное
кольцо.

2

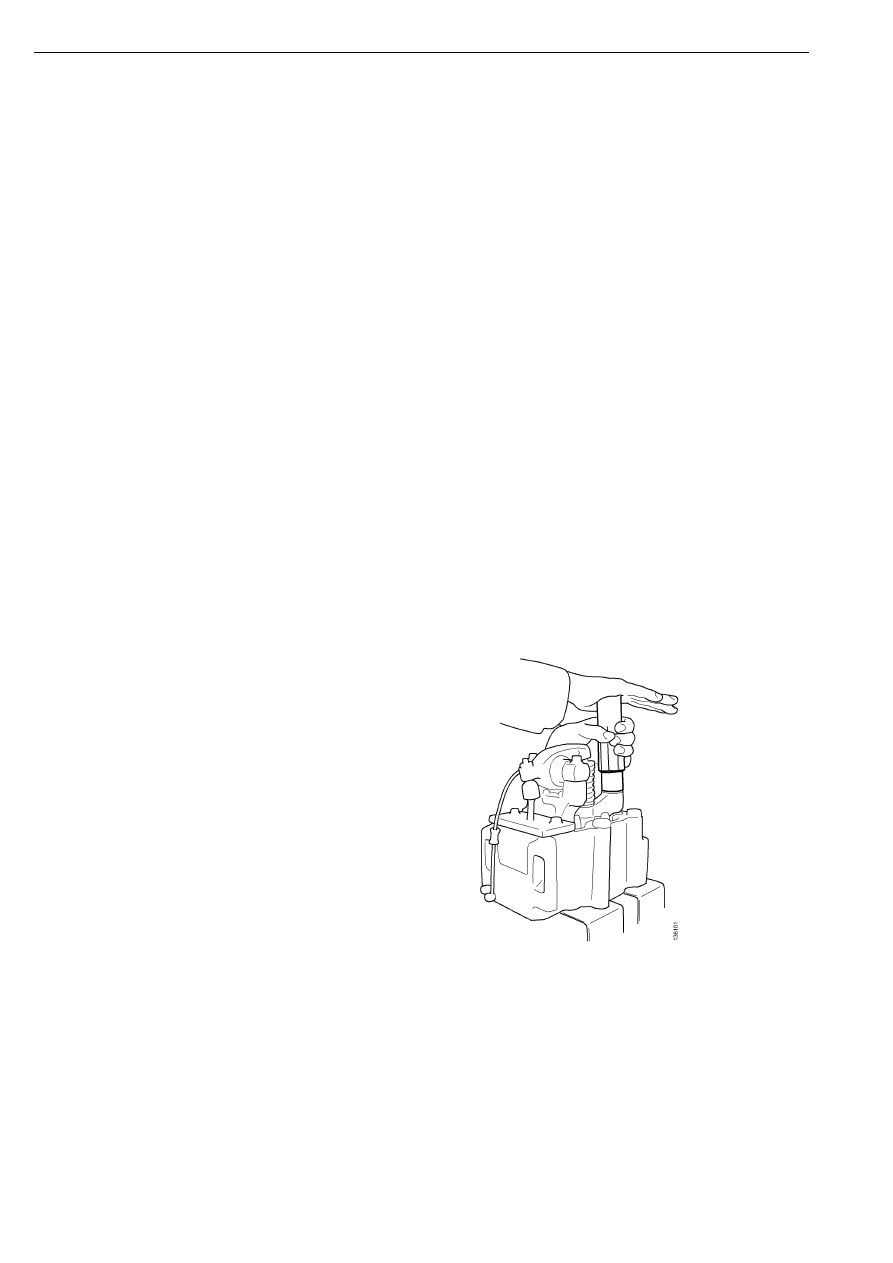

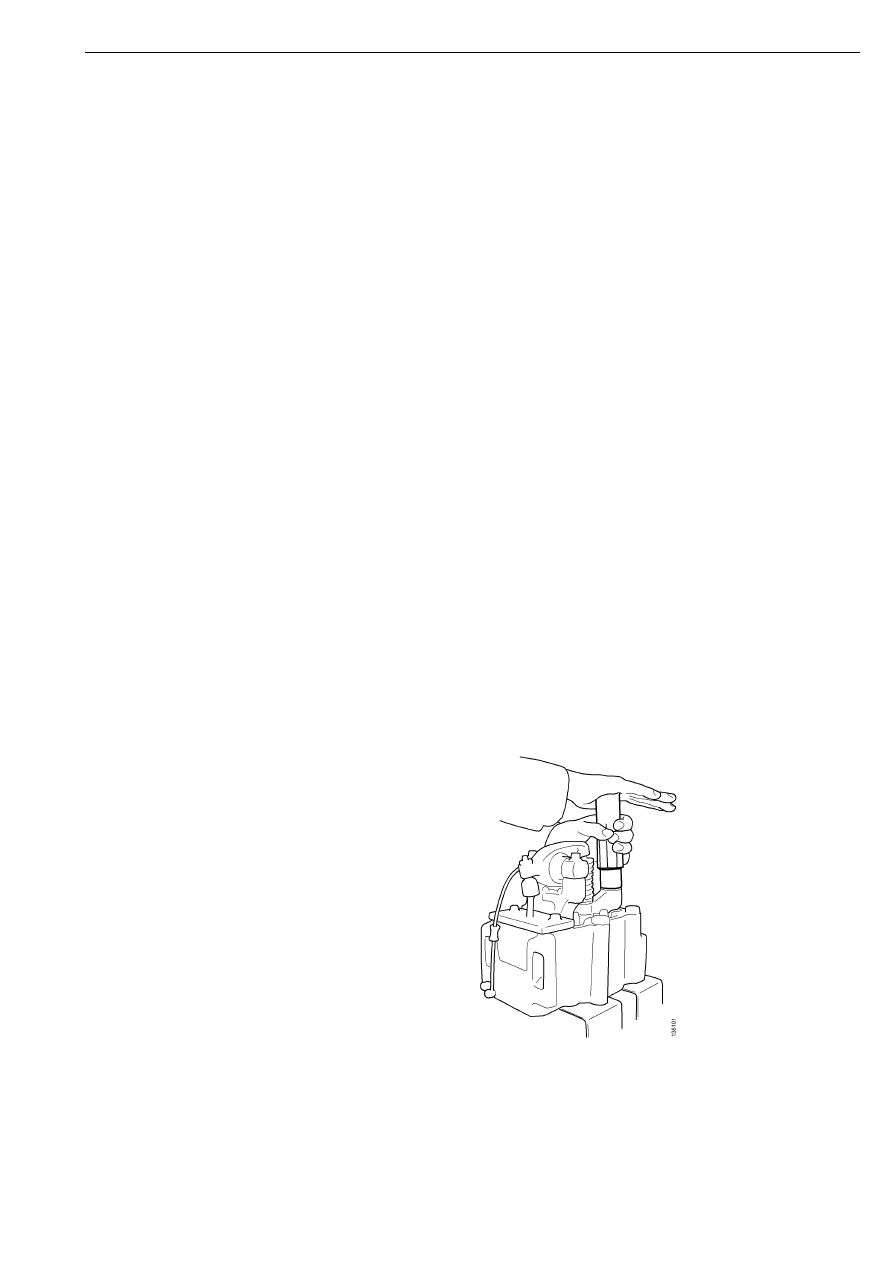

Упритесь открытой частью головки
торцевого ключа в конус 99 513.
Осторожно нажимая на опорное кольцо
торцевым ключом, насаживайте его на
конус до тех пор, пока конус не будет
выступать над корпусом насос-форсунки
на 15 мм.

Примечание: Чтобы во время продавливания
опорного кольца оно не скользило под
торцевым ключом, придерживайте головку
ключа рукой.

Электромагнитный клапан

30



03:04-11

3

Переверните торцевой ключ на 180
градусов и с его помощью полностью
посадите уплотнительное кольцо, оно
должно сесть в канавку на корпусе насос-
форсунки. Проверьте, чтобы опорное
кольцо свободно двигалось на корпусе
насос-форсунки.

Примечание: Если по каким-либо причинам
не удалось посадить на место кольцо
круглого сечения, замените его новым. Это
связано с возможным повреждением кольца
круглого сечения.

4

Смажьте конус 99 513 дизельным
топливом или испытательным маслом.
Поместите конус на корпус насос-
форсунки и снимите с конуса кольцевое
уплотнение.

5

Упритесь открытой частью головки
торцевого ключа в конус 99 513.
Осторожно и равномерно нажимая на
кольцо круглого сечения торцевым
ключом, насаживайте его на конус до тех
пока кольцо круглого сечения не сядет в
канавку на корпусе насос-форсунки.

Электромагнитный клапан
