03:04-11
23
Подготовительные
операции

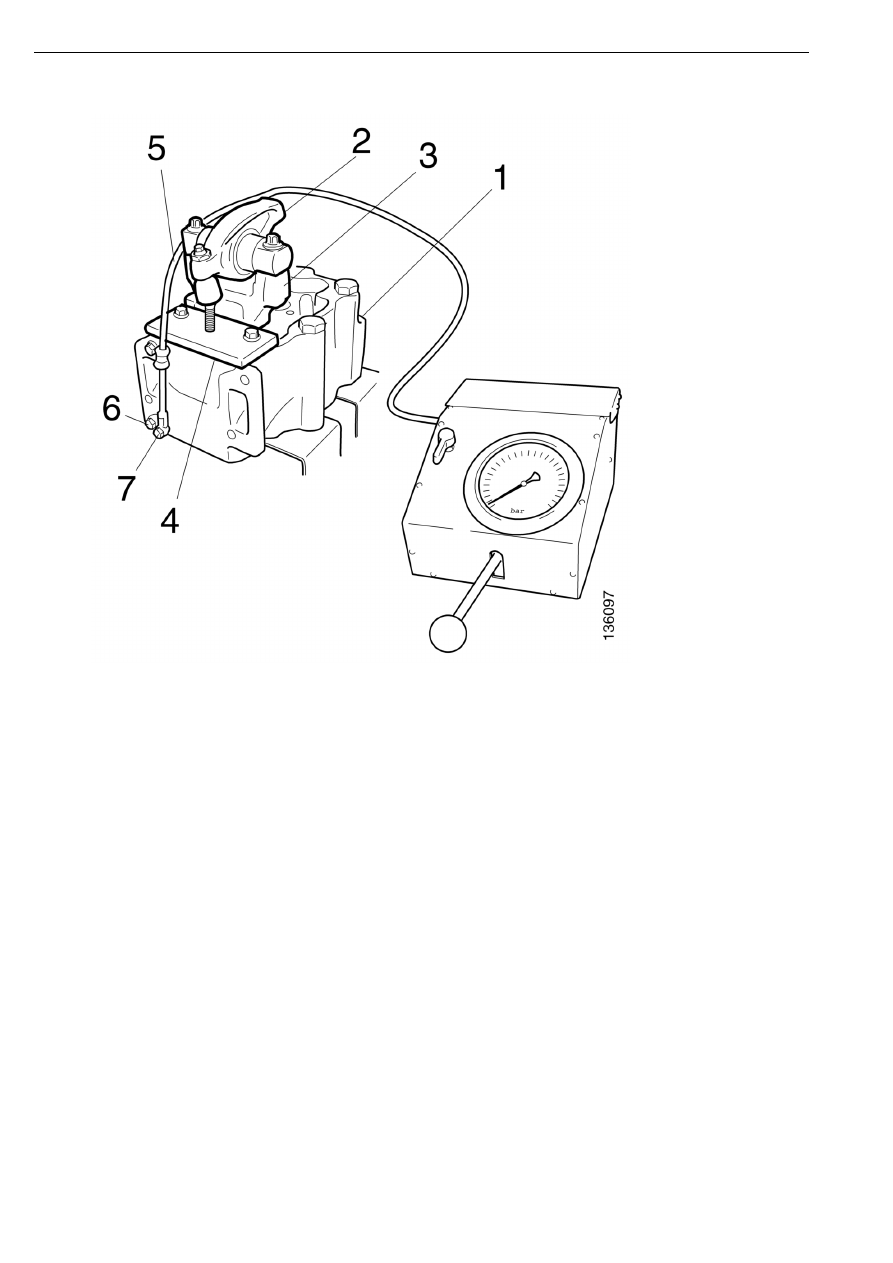

Для проверки герметичности
электромагнитного клапана подсоедините
устройство для проверки распылителя к
головке цилиндра.
1

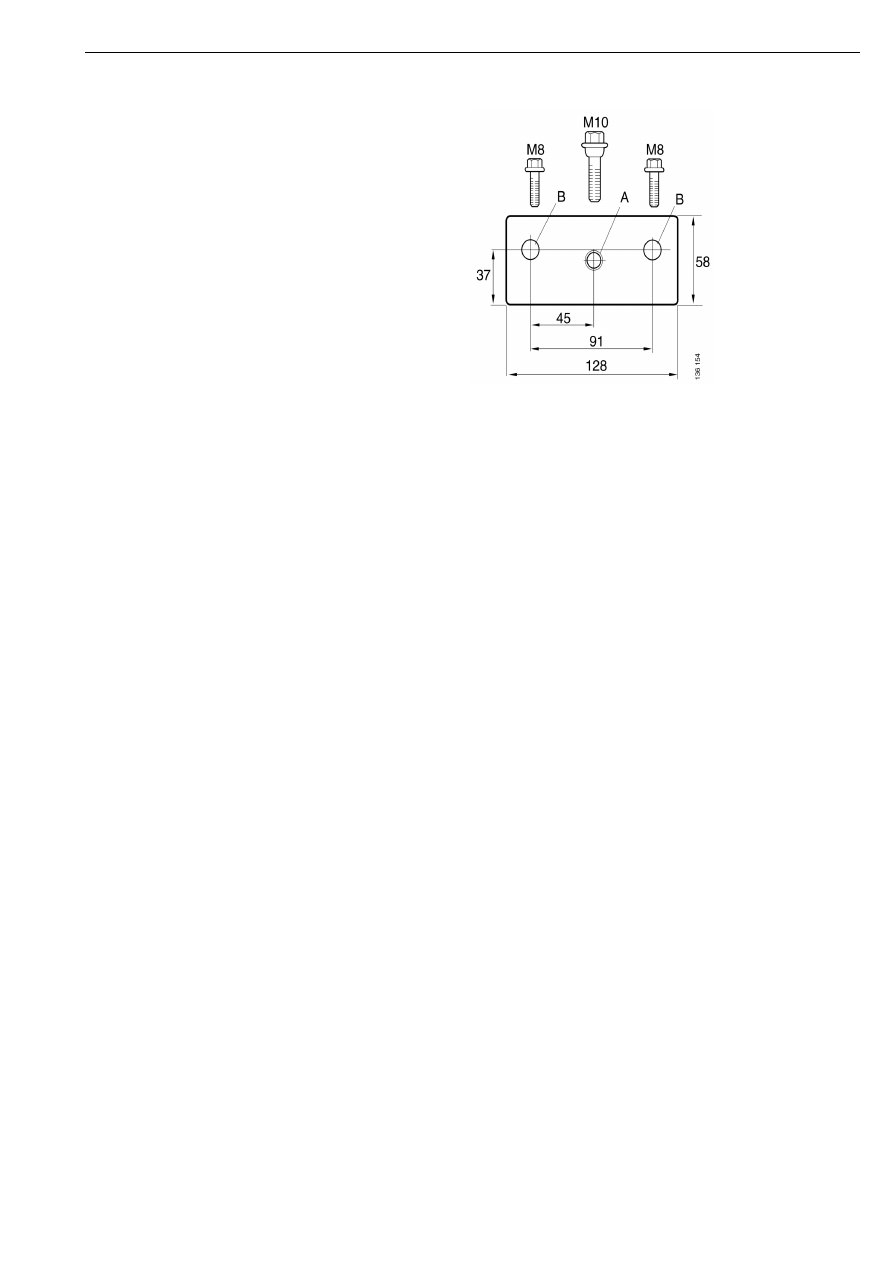

Изготовьте опорную пластину
толщиной 10 мм, которая будет
крепиться на головке цилиндра вместе с
коромыслом. Диаметр отверстия,
обозначенного буквой B, должен
составлять порядка 9 мм. В отверстии,
обозначенном буквой A, должна быть
выполнена резьба. См. чертеж.
2
Закрепите винтом опорную пластину на
головке цилиндра.
3
Закрепите опору подшипника болтом.
4
Закрепите коромысло винтом на
соответствующей оси.
С помощью коромысла насос-форсунка
крепится к головке цилиндра.
5
Заглушите отверстие 6, расположенное,
как показано на следующей странице.
6
Припаяйте твердым припоем полый
штуцер 1 353 824 к топливной трубке
высокого давления 87 425.
7
Нарежьте резьбу в нужном месте
крепления полого штуцера и закрепите
его с помощью полого болта 17146 и
шайбы 812 411.
8
Вверните топливную трубку высокого
давления в устройство для проверки
распылителя.

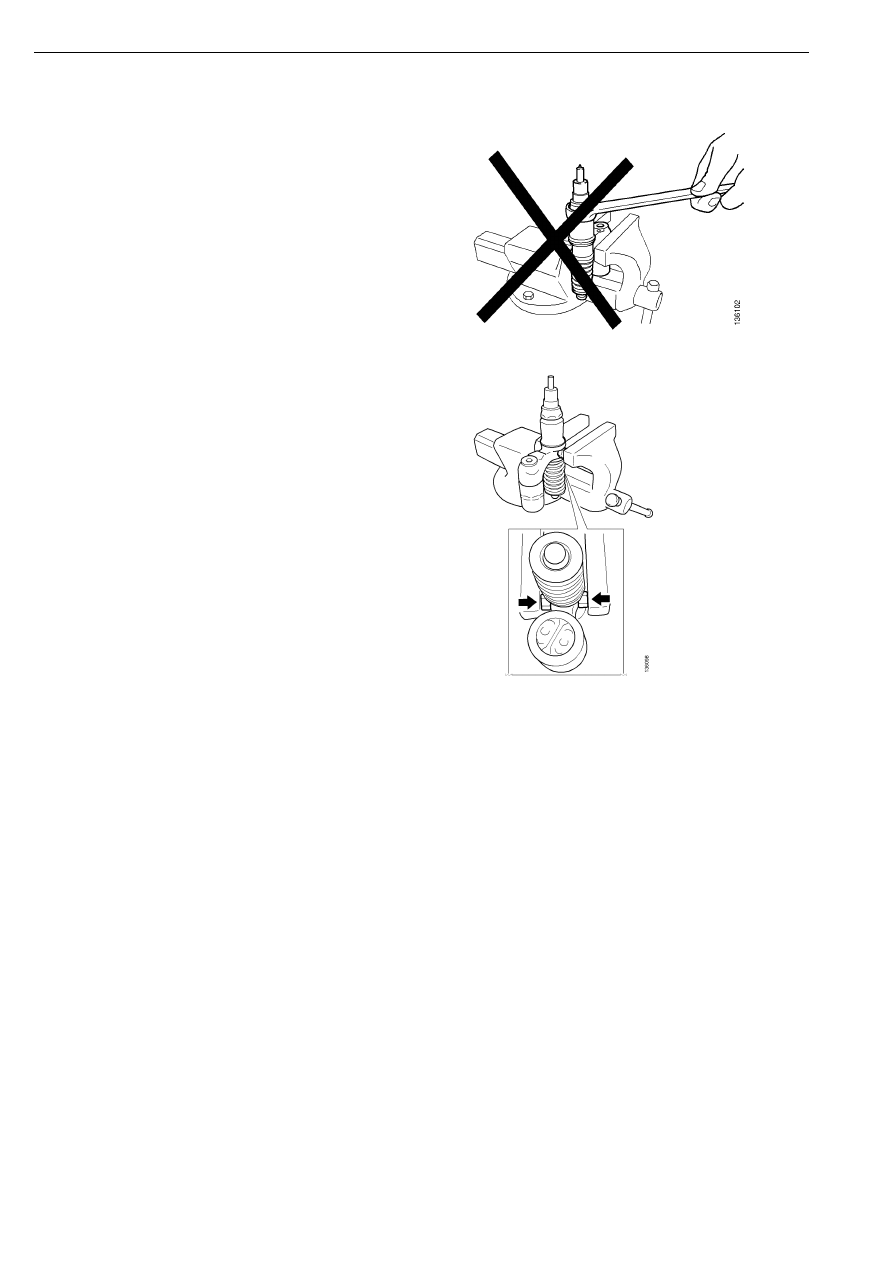

Электромагнитный клапан
