Двигатели Scania четвёртой серии. Руководство - часть 212

03:04-11



11

Проверка насос-форсунок

Подготовительные
операции

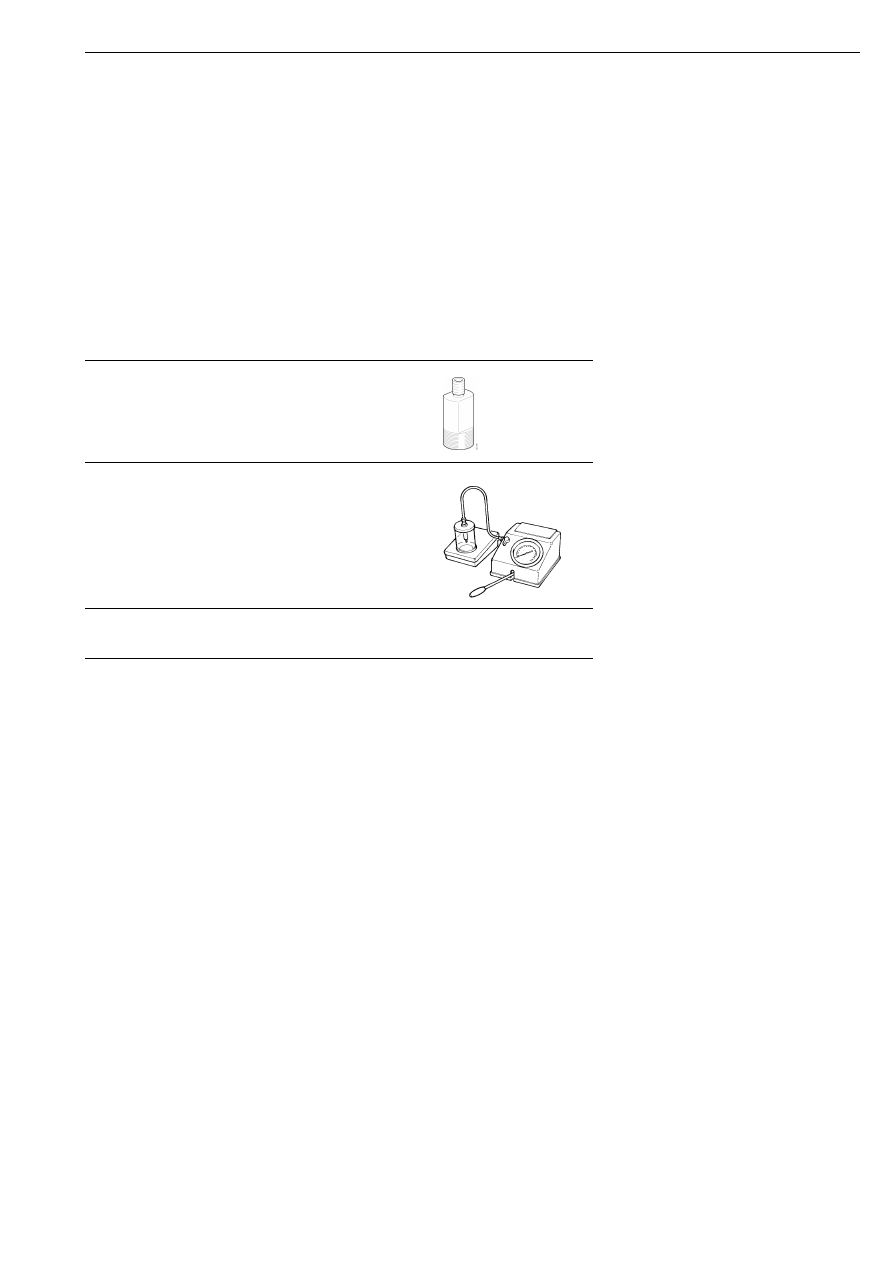

Инструменты и оборудование

Примечание: Для проверки насос-форсунок
фирмы Bosch используйте приспособление
99 506, после проверки установите насос-
форсунку на место.

Примечание: Регулировку давления начала
подъема иглы (если она необходима) следует
выполнять после завершения всех проверок.

ВНИМАНИЕ! Устройство для проверки
распылителя должно соответствовать
стандарту ISO 8984. Испытательный стенд
необходимо периодически чистить и поверять
в соответствии с рекомендациями
изготовителя.

Номер

Наименование


99 506

Приспособление

587 635

Устройство для проверки
распылителя

87 425

Топливная трубка высокого
давления

102 211

ВНИМАНИЕ! При проверке насос-форсунки
следует применять испытательное масло.
Использование обычного дизельного
топлива приведет к получению
некорректных показаний. Испытательное
масло должно соответствовать стандарту ISO
4113 и быть абсолютно чистым. Перед
повторным применением испытательного
масла его нужно очистить.

Проверка насос-форсунок

12



03:04-11

!

ПРЕДОCTЕРЕЖДЕНИЕ!

Во время проверки будьте осторожны:
струя может попасть в руку. Струя
выходит под высоким давлением, и
контакт с ней участков тела может
привести к заражению крови.

В рабочей зоне для проведения
проверок следует организовать хорошую
вытяжку.

ВНИМАНИЕ! Насос-форсунки Euro 3
оснащены направляющими штифтами 18,
которые размещаются между насос-
форсункой и держателем пружины 14.
Направляющие штифты не нужны, когда
детали монтируются на приспособлении
99 506, но обязательны при повторном
монтаже насос-форсунки после проверки.

Примечание: Во время проверки насос-
форсунка может издавать вибрирующий шум,
который никак не связан с
работоспособностью двигателя или
потреблением топлива.

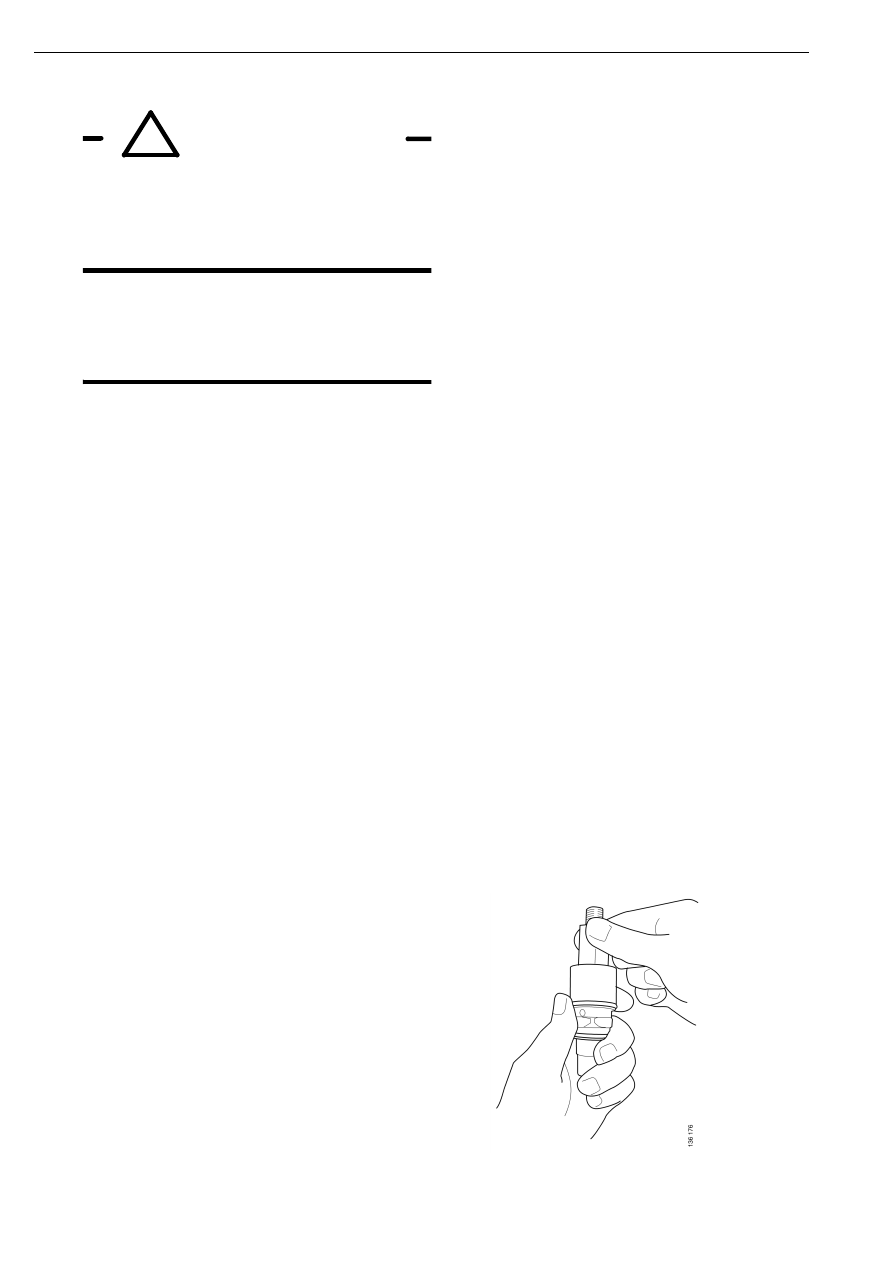

1

Смонтируйте все детали на гайке
распылителя. Совместите
приспособление 99 506 с гайкой
распылителя и затяните гайку рукой.

Проверка насос-форсунок

03:04-11



13

3

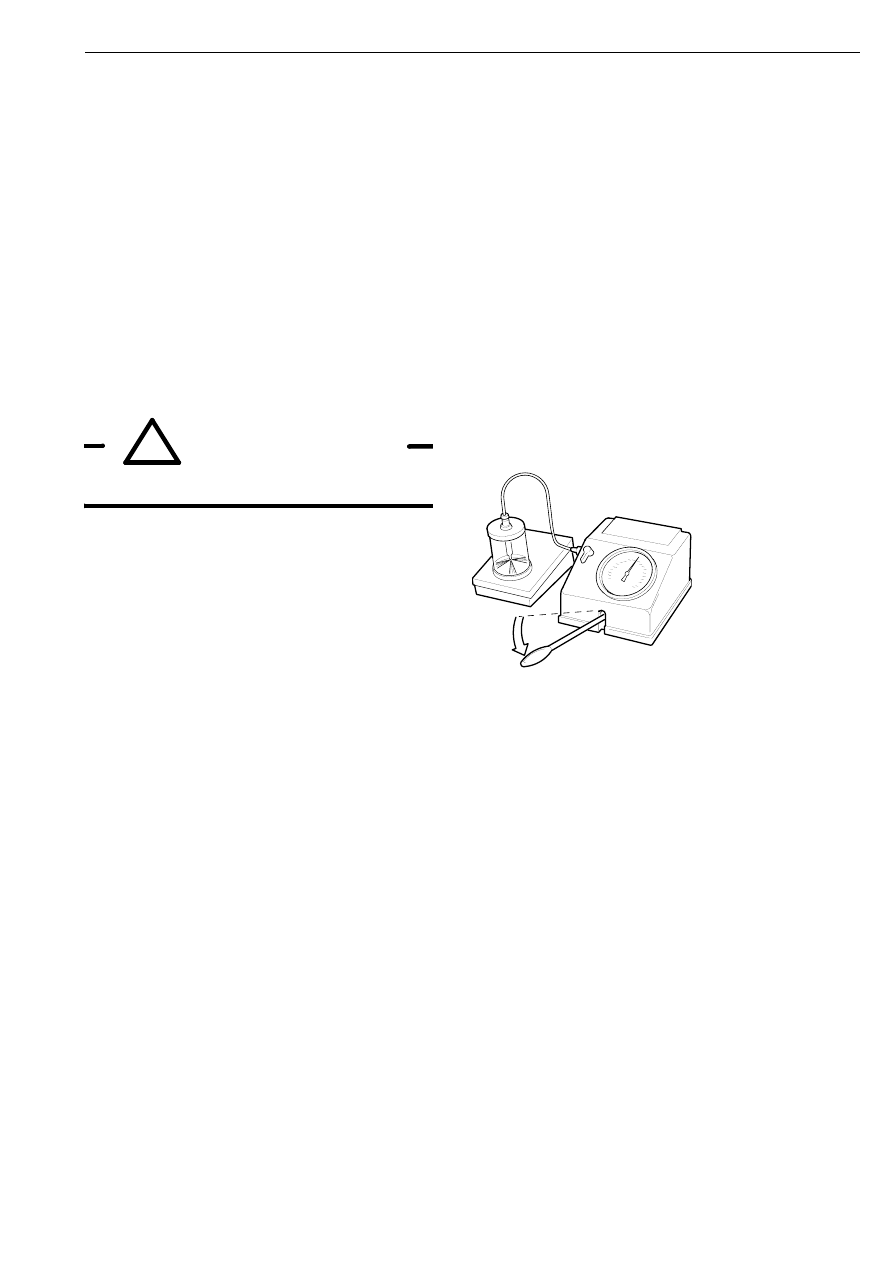

Вставьте распылитель в устройство для
проверки распылителя.

Примечание: Не затягивайте гайку
распылителя на трубке распылителя.

!

ПРЕДОCTЕРЕЖДЕНИЕ!

Наденьте защитные очки!

4

Закройте клапан указателя давления и
создайте такое давление, при котором
испытательное масло начнет
выдавливаться из-под гайки,
наживленной на трубку распылителя.
Затяните контргайку.

5

Сделайте 5-10 быстрых качков насосом,
чтобы удалить весь воздух из насос-
форсунки.

101 147

2

Закрепите в тисках приспособление
99 506 со втулкой распылителя и затяните
втулку с усилием 95 Н·м.

Проверка насос-форсунок

14



03:04-11

Проверка давления
начала подъема иглы

Примечание: Измеряемое давление
соответствует моменту, при котором
запорная игла поднимается и открывает
отверстие.

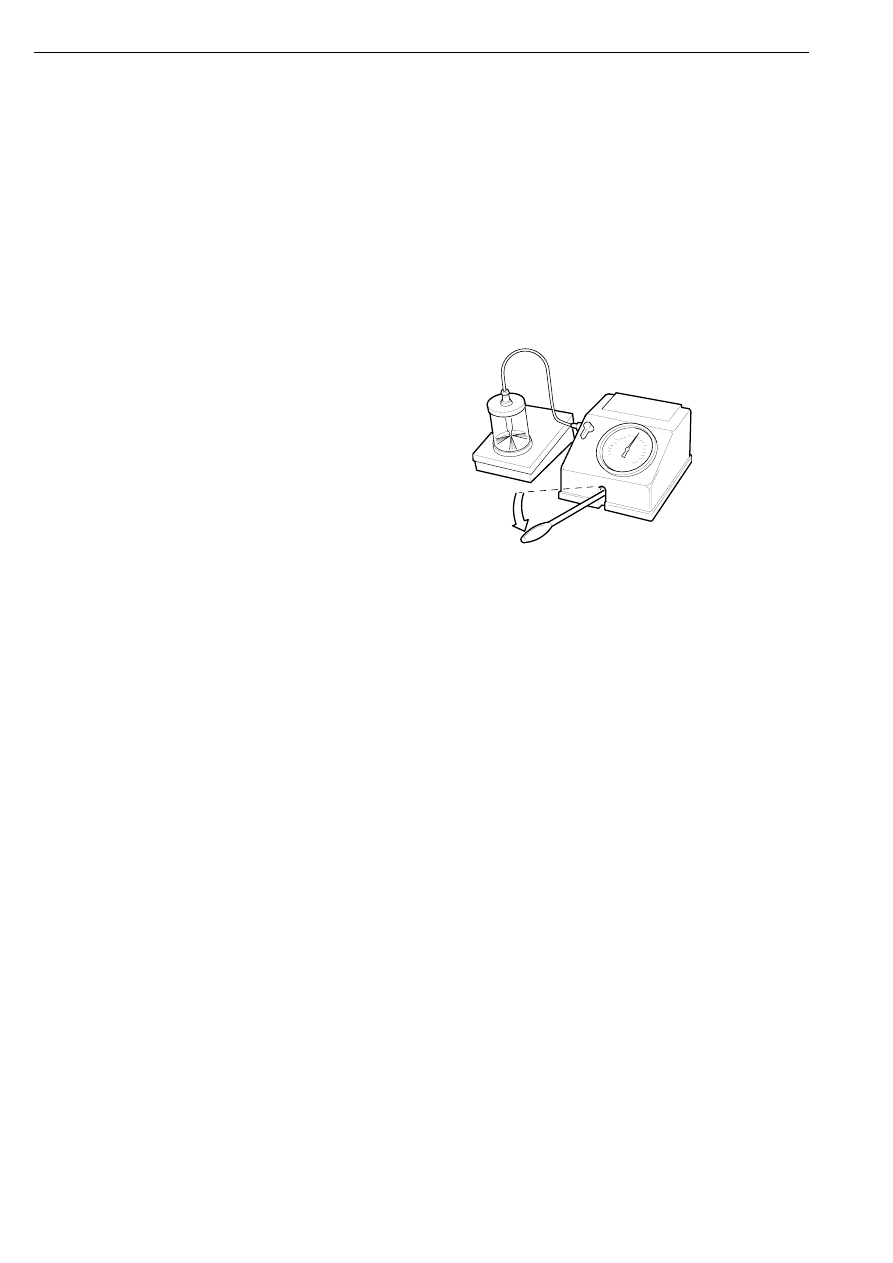

1

Откройте клапан манометра.

2

Выполните несколько качков насосом,
чтобы пропустить через устройство
испытательное масло.

101 147

3

Постепенно увеличивайте давление, пока
стрелка манометра не остановится или
пока давление не начнет падать.

4

Запишите значение давления начала
подъема иглы. Давлению начала подъема
иглы соответствует наивысшее значение
давления.
