03:04-11



7

4

Снимите медную шайбу и почистите
поверхность вокруг распылителя 21.

ВНИМАНИЕ! Распылитель может застрять в
гайке распылителя, например из-за
осаждения сажи. В этом случае растворите
сажу, скопившуюся между распылителем и
гайкой распылителя с помощью
пропиточного масла или аналогичного
средства, иначе во время разборки можно
повредить направляющие штифты 18 на
ограничителе 19.

Примечание: Ограничитель со сломанными
направляющими штифтами использовать
нельзя. Необходимо заменить всю насос-
форсунку целиком.

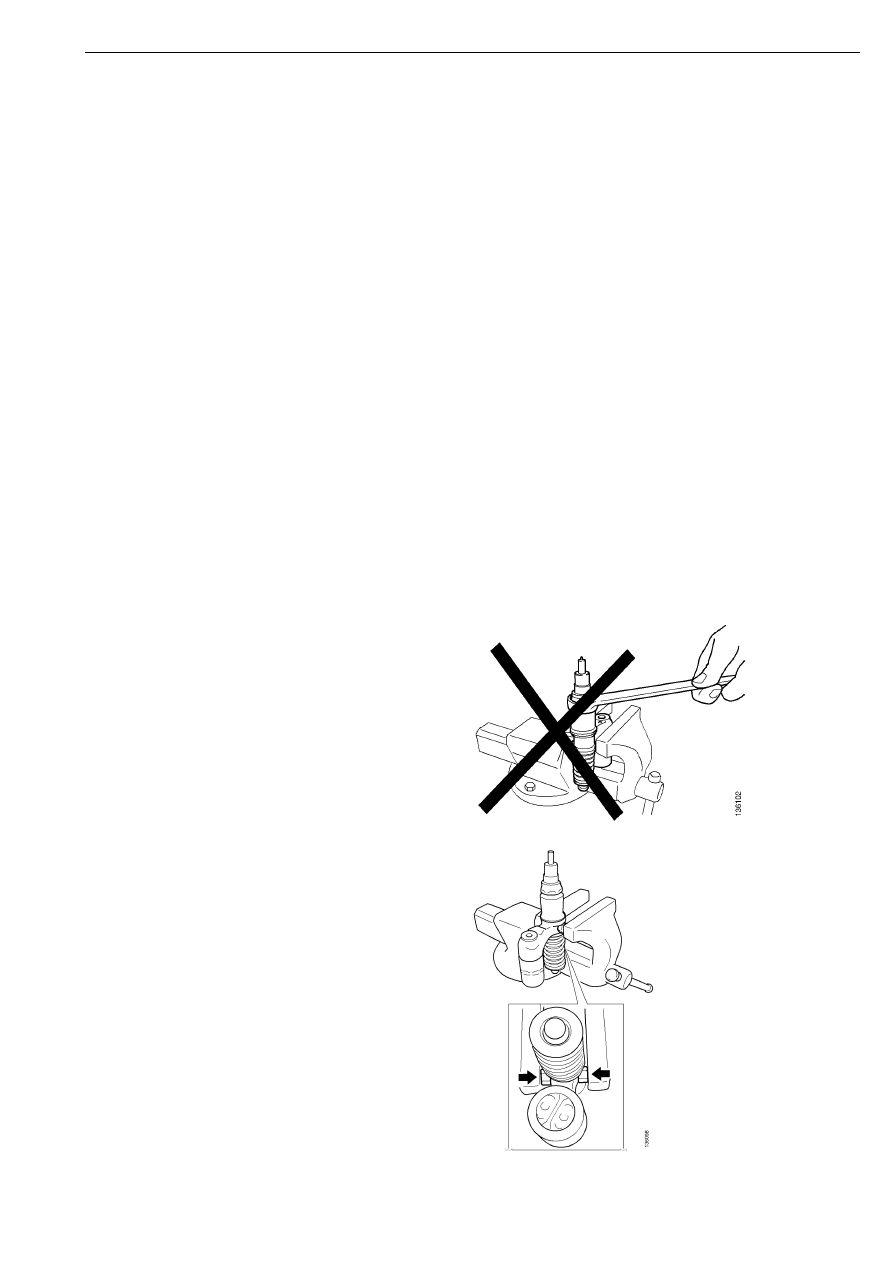

ВНИМАНИЕ! Не зажимайте насос-форсунку
в тисках за электромагнитный клапан.

5

При фиксации насос-форсунки в тисках
распылитель должен быть ориентирован
вверх, а гайки располагаться по сторонам,
см. рисунок. Такая фиксация насос-
форсунки в тисках не приведет к ее
повреждению.

Для демонтажа гайки распылителя
используйте накидной ключ на 32 мм
(1 1/4") или торцевой ключ с длинной
рукояткой.

Разборка насос-форсунок

8



03:04-11

7

Осторожно снимите гайку распылителя
так, чтобы все внутренние детали
остались на корпусе распылителя.

6

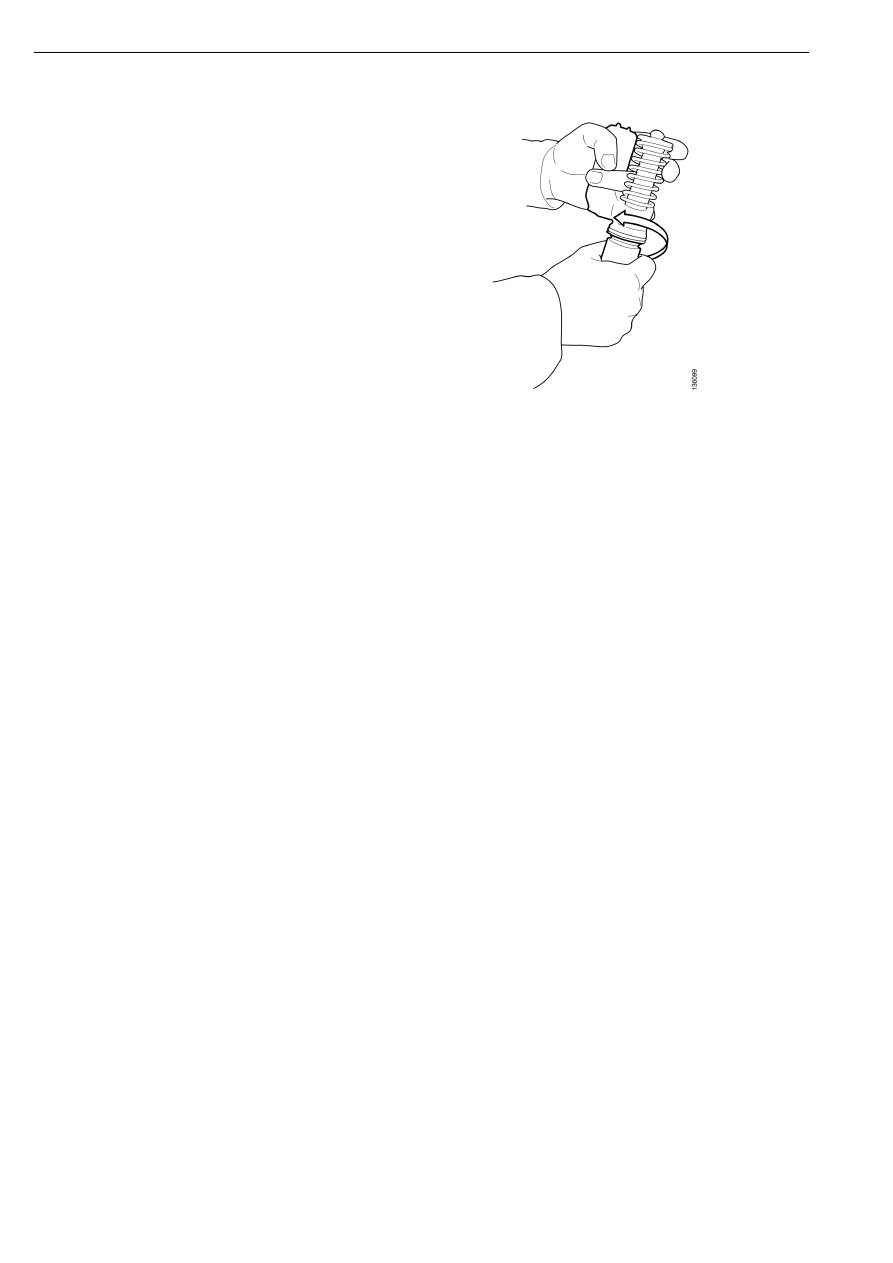

Освободите насос-форсунку из тисков и
разберите его на столе. Держа насос-
форсунку, как показано на рисунке,
выньте корпус распылителя 11.

Все детали кладите на стол, застеленный
безворсовой бумагой.

Разборка насос-форсунок

03:04-11



9

Чистка деталей

Инструменты и оборудование

ВНИМАНИЕ! Не перепутайте детали насос-
форсунок.

1

Осторожно поместите детали в чистящее
средство.

2

Почистите распылитель и запорную иглу
20 в ультразвуковом моечном устройстве
588 099 в течение 15-30 минут. Чистящее
средство должно быть нагрето до
температуры около 85°C.

Номер

Наименование


588 099

Ультразвуковое моечное
устройство

-

588 157

Чистящее средство

-

588 156

Стеклянная чаша

-

3

После мытья проверьте на отсутствие
посторонних частиц.

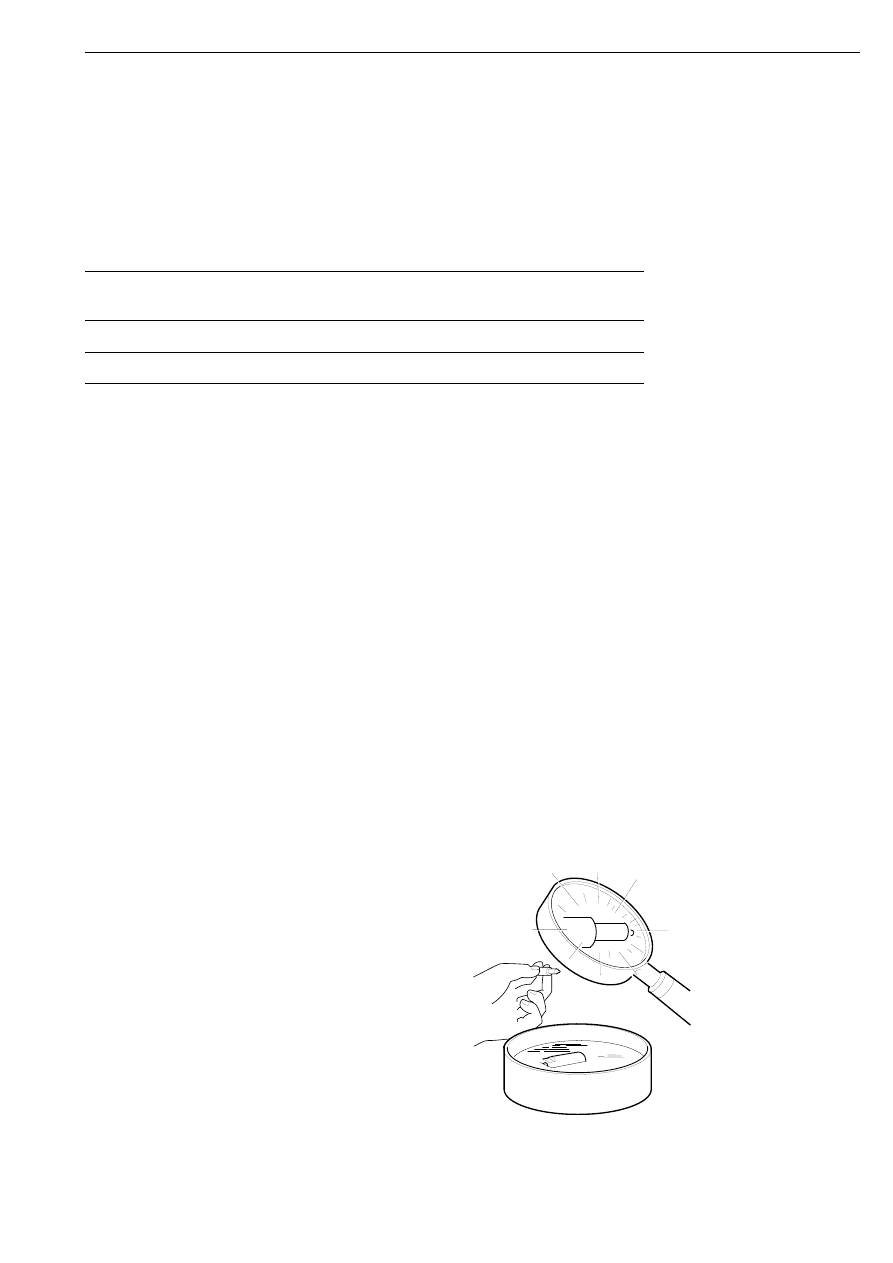

ВНИМАНИЕ! С помощью микроскопа или
увеличительного стекла проверьте
отсутствие на распылителе признаков
повреждений или износа. При обнаружении
таких признаков распылитель следует
заменить.

ISO 4113

1

0

1 1

55

Чистка деталей

10



03:04-11

4

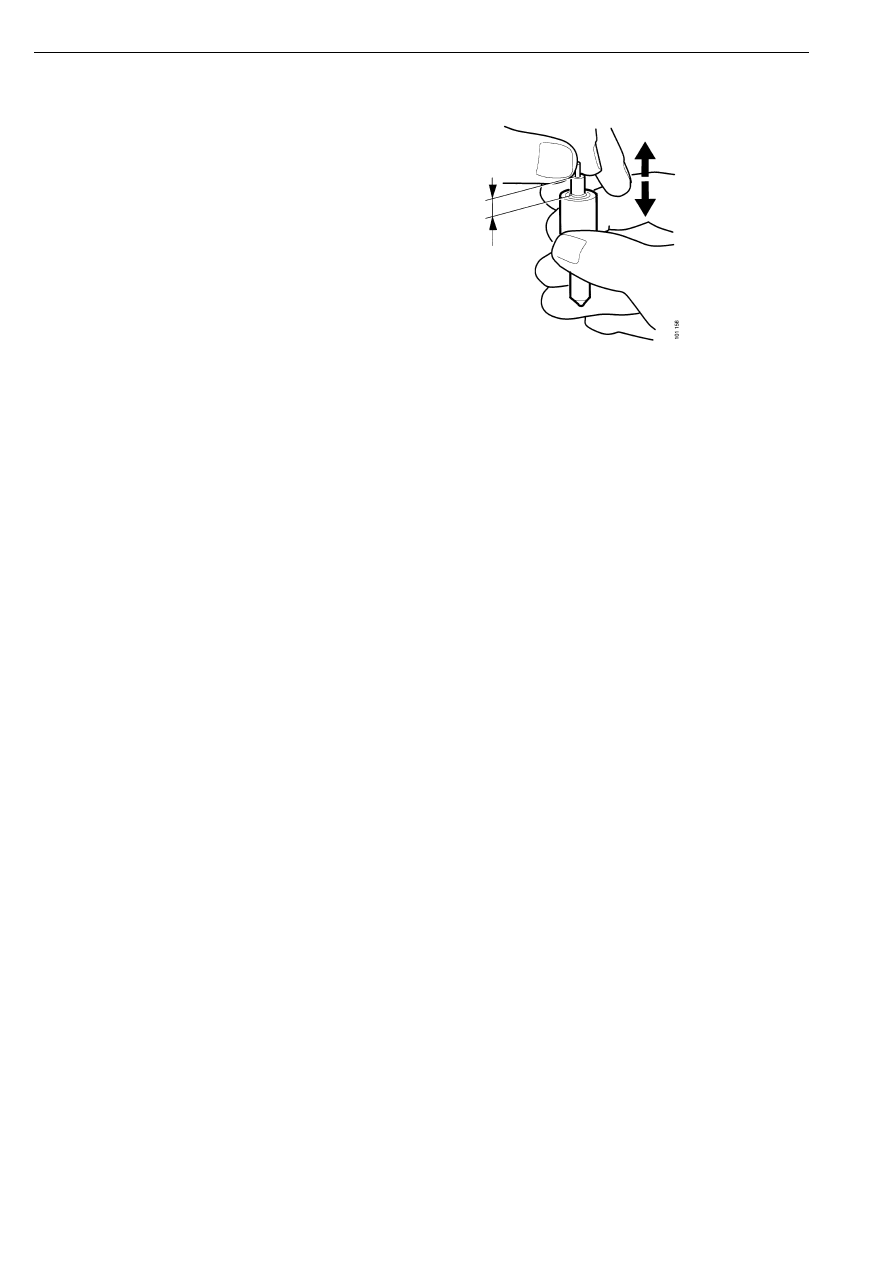

Окуните запорную иглу в испытательное
масло или в дизельное топливо и вставьте
ее в распылитель. Удерживая
распылитель в вертикальном положении,
выдвиньте запорную иглу на 10 мм и
затем отпустите ее. Затем поднимите
запорную иглу, проверните ее несколько
раз и отпустите. Если запорная игла
работоспособна, она опустится на свое
место под действием собственного веса.

5

Если запорная игла не опустится на свое
место под действием собственного веса,
почистите ее вместе с распылителем в
ультразвуковом моечном устройстве в
течение 5 минут. Затем повторите
проверку, описанную в операции 4. Если
неполадка сохранится, замените
распылитель новым.

6

Почистите гайку распылителя в
ультразвуковом моечном устройстве в
течение примерно 5 минут.

Чистка деталей
