03:04-11
3
Разборка насос-форсунок
Варианты исполнения
насос-форсунок
С начала использования насос-форсунок
применялось четыре различных варианта
исполнения.
Исполнение 1: Эта насос-форсунка
применялась в двигателях Euro 2, ее
особенностью является кольцо круглого
сечения, установленное в канавке гайки
распылителя.
Исполнение 2: Эта насос-форсунка
применялась в двигателях Euro 3, в ней
распылитель крепится в нужном положении с
помощью направляющих штифтов. Кроме
того, в этой модификации между корпусом
форсунки и гайкой распылителя также
вставляется кольцо круглого сечения.
Исполнение 3: Эта насос-форсунка, которая
применяется с июня 2000 г., крепится с
помощью нейлонового кольца, а кольцо
круглого сечения размещается на корпусе
насос-форсунки.

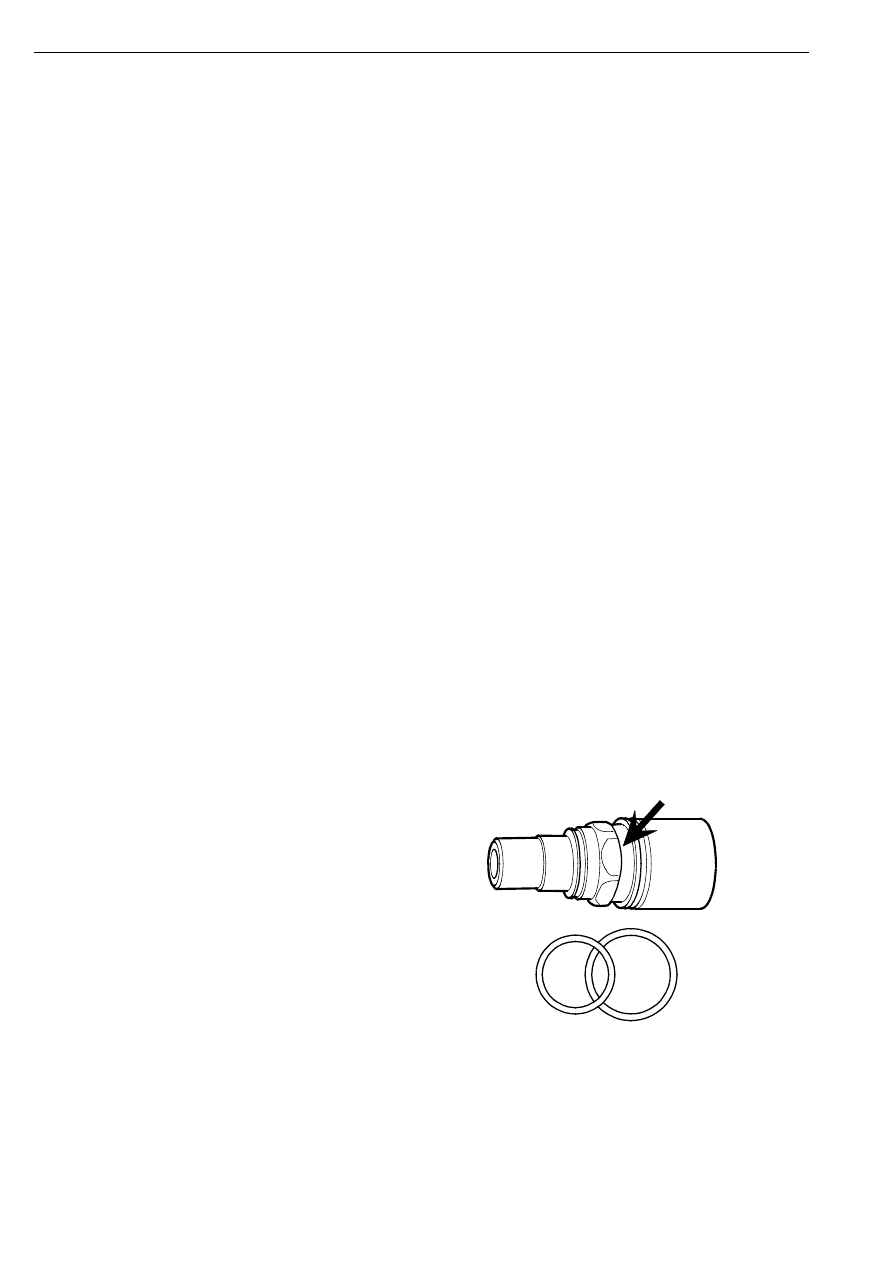

Примечание: Кольцо круглого сечения
располагается на корпусе насос-форсунки,
поскольку в гайке распылителя не
предусмотрена канавка.
Исполнение 4: Эта насос-форсунка с
нулевым давлением в сливной линии
применяется с сентября 2002 г. Особенностью
этого конструктивного исполнения является
отсутствие нейлонового кольца и кольца
круглого сечения.

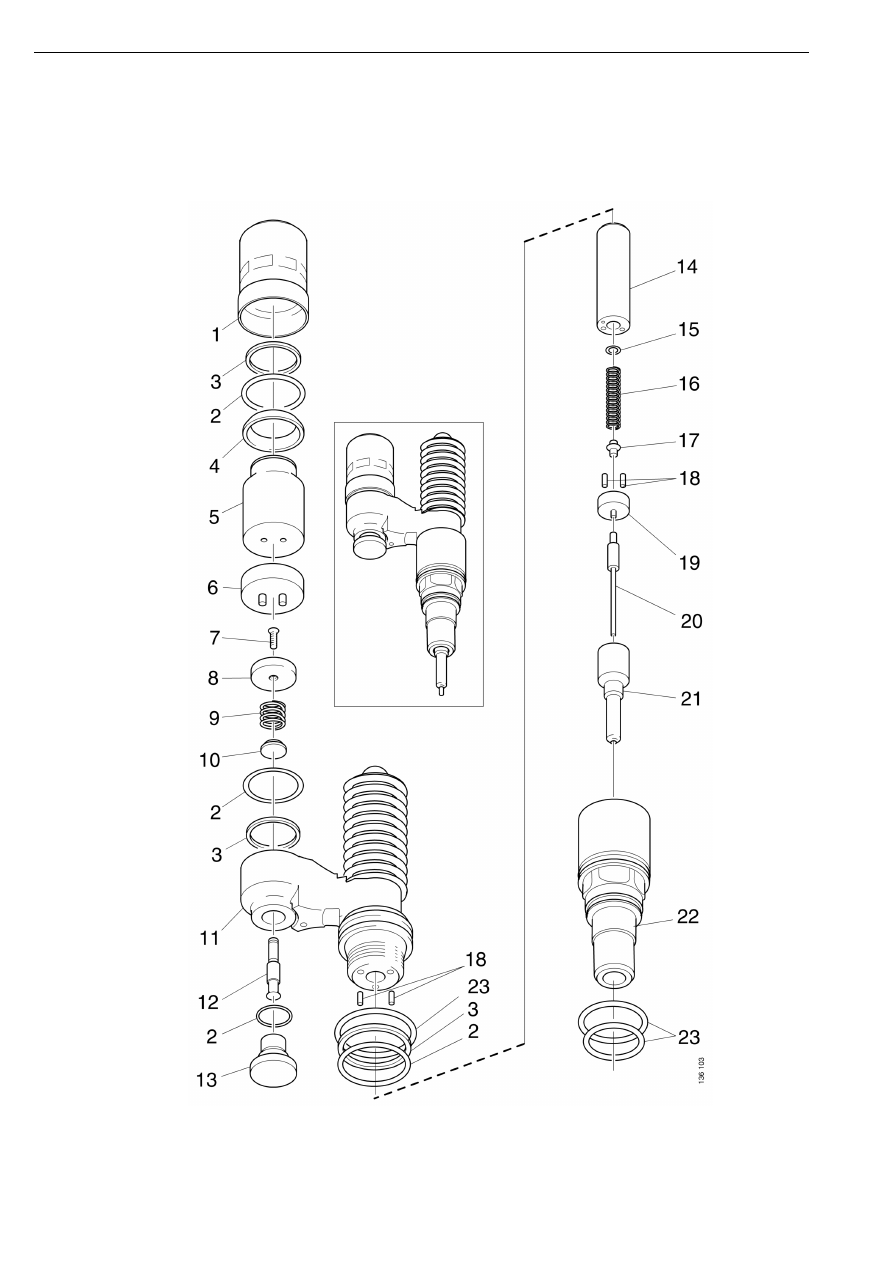

Разборка насос-форсунок
