ВНИМАНИЕ! Не зажимайте насос-форсунку
в тисках за электромагнитный клапан.

ВНИМАНИЕ! Важно затянуть гайку
распылителя правильным усилием.
Превышение рекомендуемого усилия
затяжки гайки может привести к поломке
узла.

5

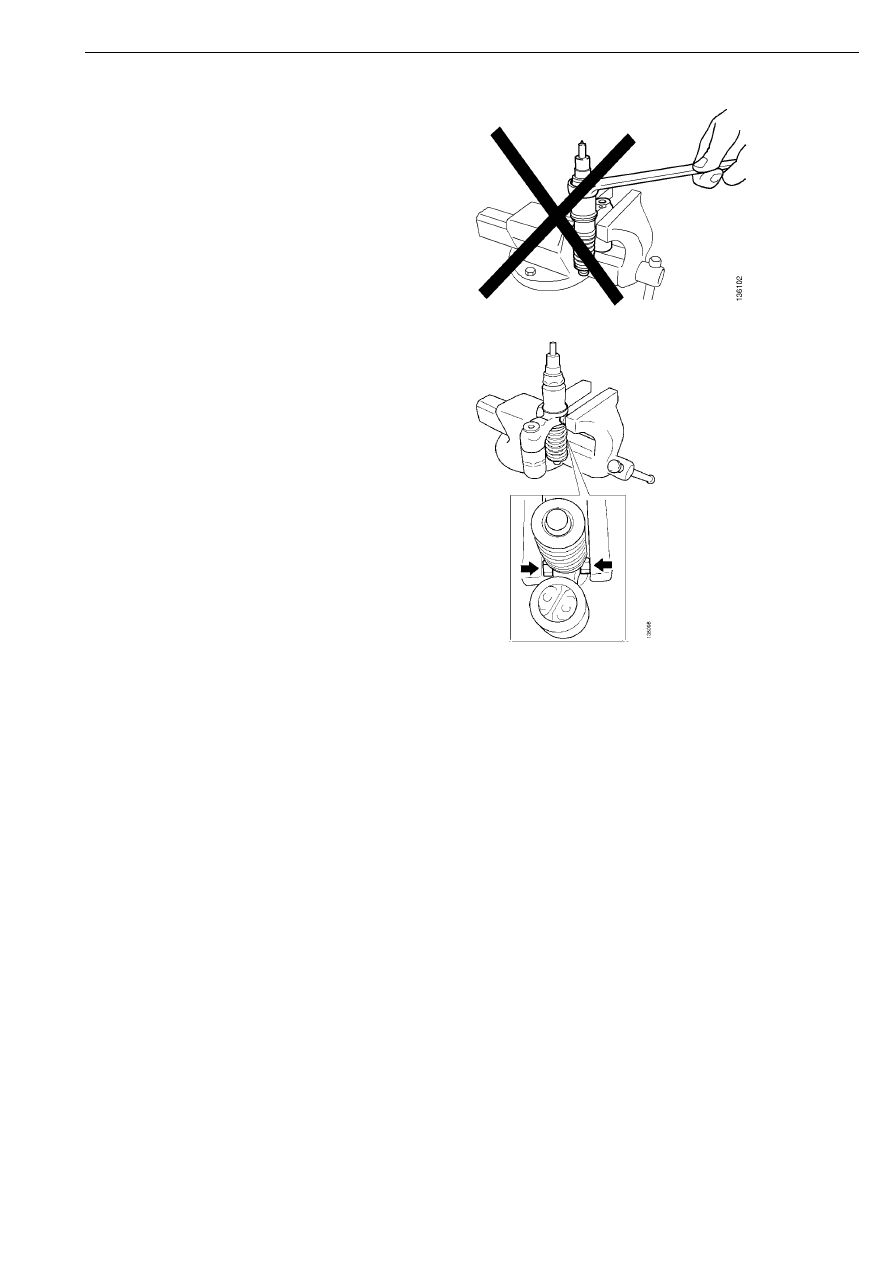

При фиксации насос-форсунки в тисках
распылитель должен быть обращен
вверх, а гайки располагаться по сторонам,
см. рисунок. Такая фиксация насоса-
форсунки в тисках не приведет к ее
повреждению. Затем затяните гайку
распылителя усилием 95 Нм.

6

Установите насос-форсунку на двигатель,
см. руководство по ремонту, раздел
03:04-01 "Топливная система с насос-
форсункой PDE и блоком управления
EDC MS6" или раздел 03:04-10
"Топливная система с насос-форсункой
PDE и блоком управления EDC S6).

Сборка насос-форсунок

20

©

03:04-11

Электромагнитный клапан

Проверка
функционирования

1

2

3

Снимите крышку клапанного
механизма, относящуюся к
неисправному цилиндру, и отсоедините
провода от клемм электромагнитного
клапана.

Примечание: Проверьте работоспособность
измерительных приборов.

4

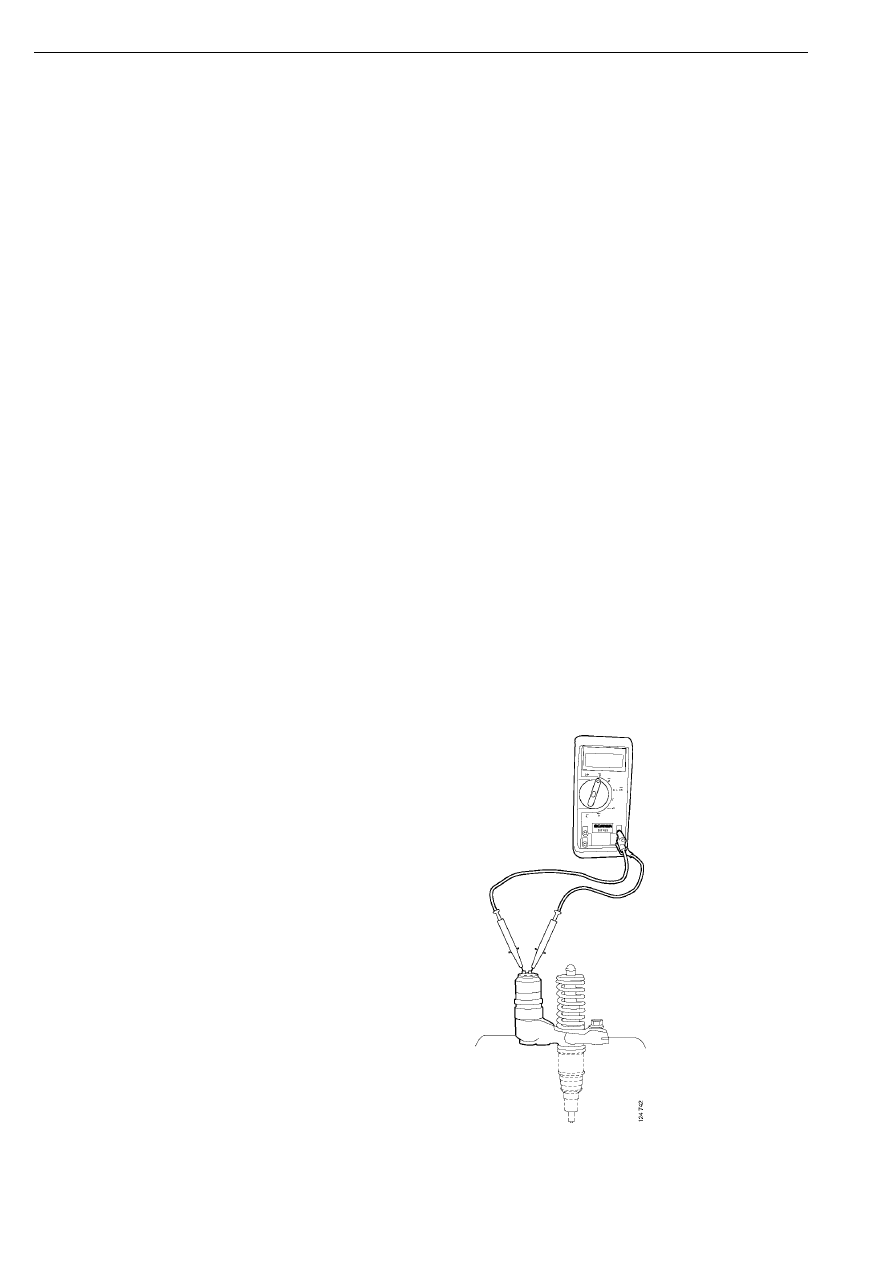

Измерьте сопротивление между
поверхностями контакта
электромагнитного клапана. Измерение
выполняется в течение 20 секунд до
получения стабильного значения.
Сопротивление должно быть в
диапазоне 0.3-1.5 Ом при комнатной
температуре на холодном двигателе.

5

Поместите первый щуп измерительного
прибора на поверхность контакта, а
второй - на металлический корпус
электромагнитного клапана и проверьте
отсутствие короткого замыкания.
Проверьте таким образом обе клеммы.

Электромагнитный клапан

03:04-11

©

21

6

Снова подсоедините провода к клеммам
насос-форсунок, затянув винты с
помощью отвертки 588 179 с
регулируемым крутящим моментом.
Момент затяжки резьбовых соединений
2,0 +/-0,2 Нм.

Электромагнитный клапан

22

©

03:04-11

Подготовительные
работы

Для проверки герметичности
электромагнитного клапана подсоедините
устройство для проверки распылителя к
головке цилиндра.

1

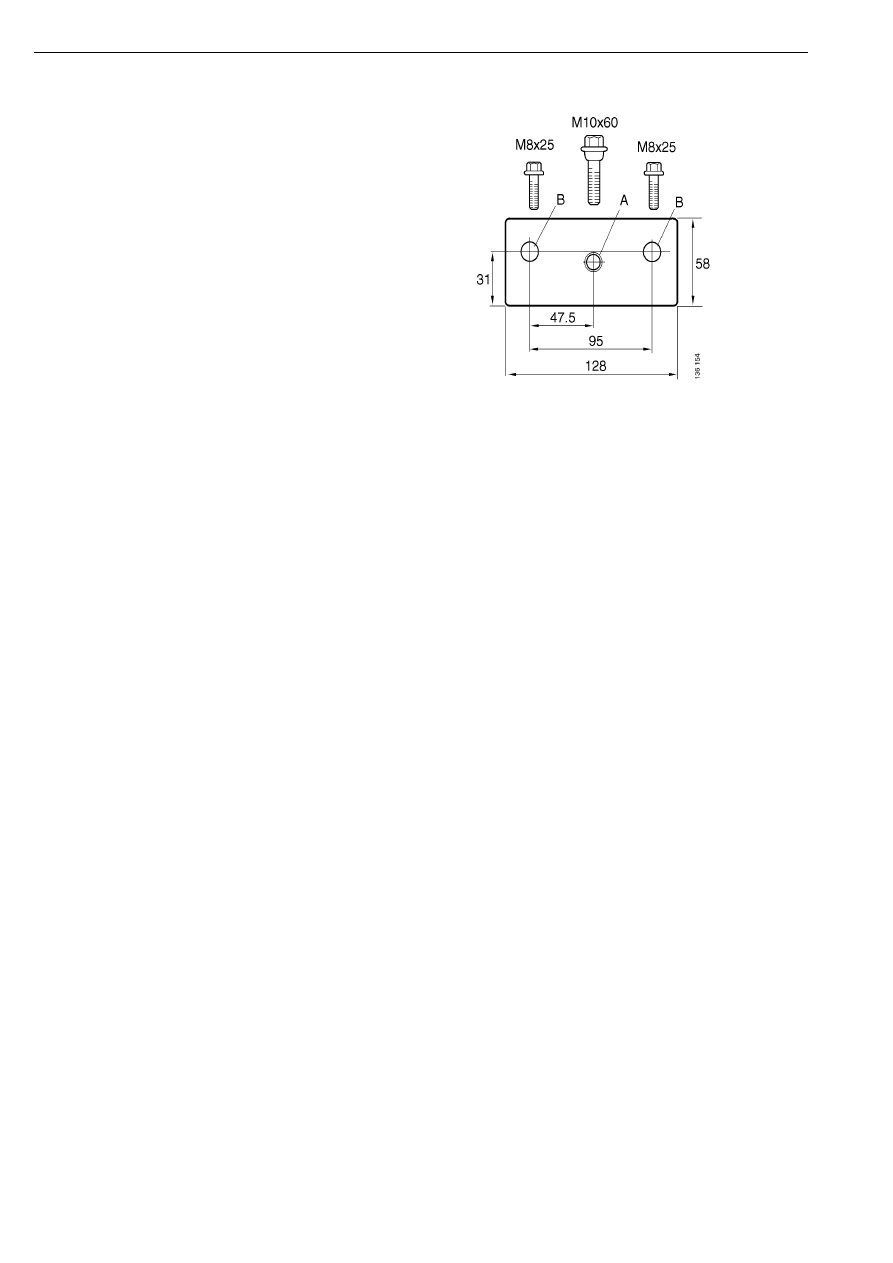

Изготовьте опорную пластину
толщиной 10 мм, которая будет
крепиться на головке цилиндра вместе с
коромыслом. Диаметр отверстия,
обозначенного буквой B, должен быть
равен приблизительно 9 мм. В
отверстии, обозначенном буквой A,
должна быть нарезана резьба M10. См.
чертеж.

2

Закрепите винтом опорную пластину на
головке цилиндра.

3

Закрепите опору подшипника болтом.

4

Закрепите коромысло винтом на
соответствующей оси.

С помощью коромысла насос-форсунка
крепится к головке цилиндра.

5

Заглушите отверстие 6, расположенное,
как показано на следующей странице.

6

Припаяйте твердым припоем полый
штуцер 1 353 824 к топливной трубке
высокого давления 87 425.

7

Нарежьте резьбу в требуемом месте
крепления полого штуцера и закрепите
его с помощью полого болта 17146 и
шайбы 812 411.

8

Вверните топливную трубку высокого
давления в устройство для проверки
распылителя.
