Двигатели Scania четвёртой серии. Руководство - часть 205





03:04-11

©

15

Проверка герметичности

1

Высушите распылитель с помощью
сжатого воздуха.

2

Откройте клапан манометра.

3

Установите давление на 20 бар меньше
давления начала подъема иглы, а затем
плавно увеличивайте давление.

4

Проверьте герметичность распылителя:
он считается герметичным, если давление
не падает в течение 10 секунд.
Допускается появление на распылителе
следов влаги.

Если распылитель негерметичен,
замените его новым.

ВНИМАНИЕ! Поскольку отверстия
распылителя имеют очень малый размер, их
нельзя чистить механическими
приспособлениями, иначе их можно
повредить. Повреждение отверстий
распылителя приводит к выбросу дыма,
повышенному расходу топлива и потере
мощности.

5

После проверки промойте распылитель и
иглу распылителя в ультразвуковом
моечном устройстве.

Проверка наличия утечек
топлива в возвратную
магистраль

1

Увеличьте давление до 120 бар и
освободите шток насоса.

2

Измерьте время, за которое давление
упадет со 100 до 70 бар.

Если это время меньше 10 секунд,
замените распылитель новым.

Примечание: Если это время меньше 10
секунд для всех насос-форсунок, возможно,
неисправен испытательный стенд.
Проверьте испытательный стенд с помощью
новой насос-форсунки.

Проверка насос-форсунок

16

©

03:04-11

Регулировка давления начала подъема
иглы

!

ПРЕДOCTEРЕЖЕНИЕ!

Наденьте защитные очки!

ВНИМАНИЕ! Рекомендуемое значение
давления открытия определяется давлением
сжатия в двигателе и диаметром седла иглы
распылителя. Если установить давление
открытия больше рекомендованного
значения в 283 +/-5 бар, это не даст никаких
преимуществ, а, наоборот, может привести к
ускоренному износу распылителя и иглы
распылителя, а также к снижению
динамических характеристик двигателя.

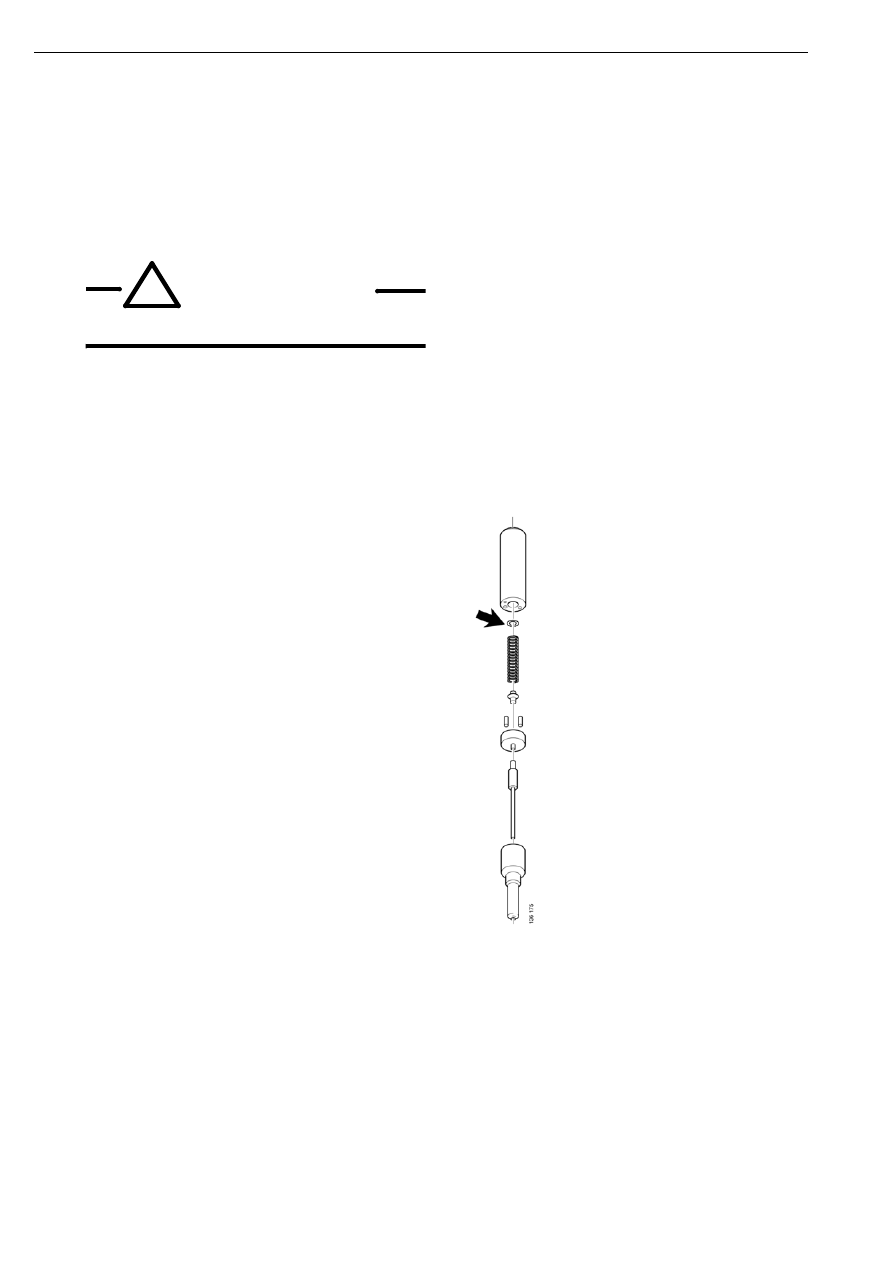

Примечание: Прокладки (см. рисунок)
используются те же, что и для распылителя,
установленного на двигателе рабочим
объемом 14 литров. Толщина
регулировочных прокладок - от 1,00 мм до
1,98 мм, с дискретностью в 0,02 мм.
Увеличение толщины прокладки на один
шаг приводит к увеличению давления
открытия примерно на 4 бар.

1

Измерьте толщину прокладки,
установленной на насос-форсунке, с
помощью калиброванного микрометра
и запишите результат.

2

Подберите прокладку,
соответствующую правильному
значению давления открытия в 288 бар.
Пример расчета приведен на следующей
странице.

Регулировка давления начала подъема иглы

03:04-11

©

17

3

После установки новой прокладки
проверьте давление открытия.

Правильное давление открытия:

288 бар

Измеренное давление открытия:

280 бар

Разность:

8 бар = 0,04 мм

Измеренная толщина прокладки:

1.10 мм

Толщина новой прокладки:

1.14 мм

Регулировка давления начала подъема иглы

18

©

03:04-11

Сборка насос-форсунок

1

Очистите все элементы методом обдува
сжатым воздухом, а затем смажьте их
испытательным маслом.

2

Протрите корпус распылителя
безворсовой тканью.

3

Установите на насос-форсунку новое
кольцо круглого сечения и опорное
кольцо (если эти детали предусмотрены
конструкцией). Установку этих деталей
следует выполнять в правильной
последовательности, которая
определяется конструктивным
исполнением конкретной насос-
форсунки.

4

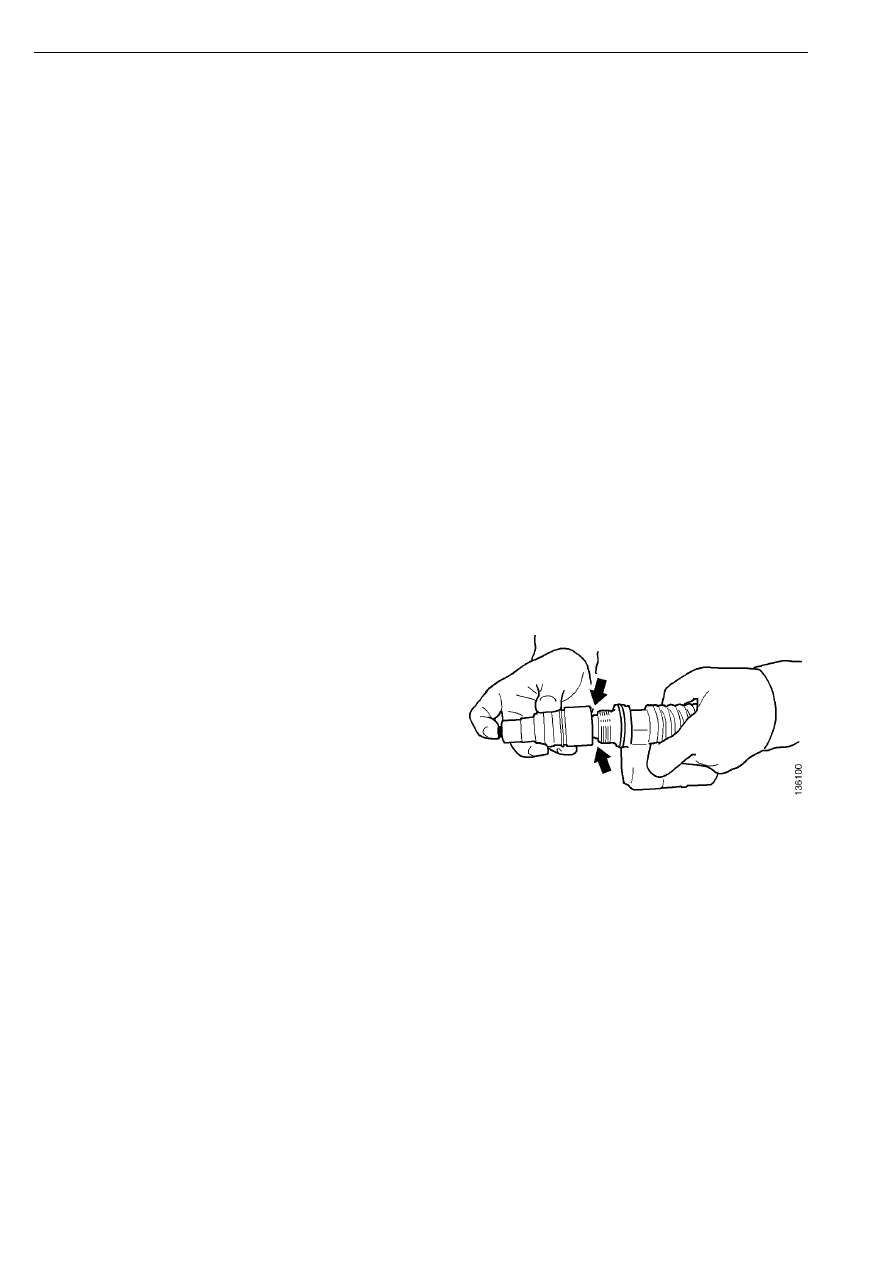

Соберите все элементы, относящиеся ко
втулке распылителя. Совместите корпус
распылителя с втулкой распылителя и
затяните рукой гайку распылителя.

Примечание: Если конструкцией
предусмотрены направляющие штифты, они
устанавливаются в корпусе распылителя, как
показано на рисунке.

Сборка насос-форсунок
