Двигатели Scania четвёртой серии. Руководство - часть 207





03:04-11

©

23

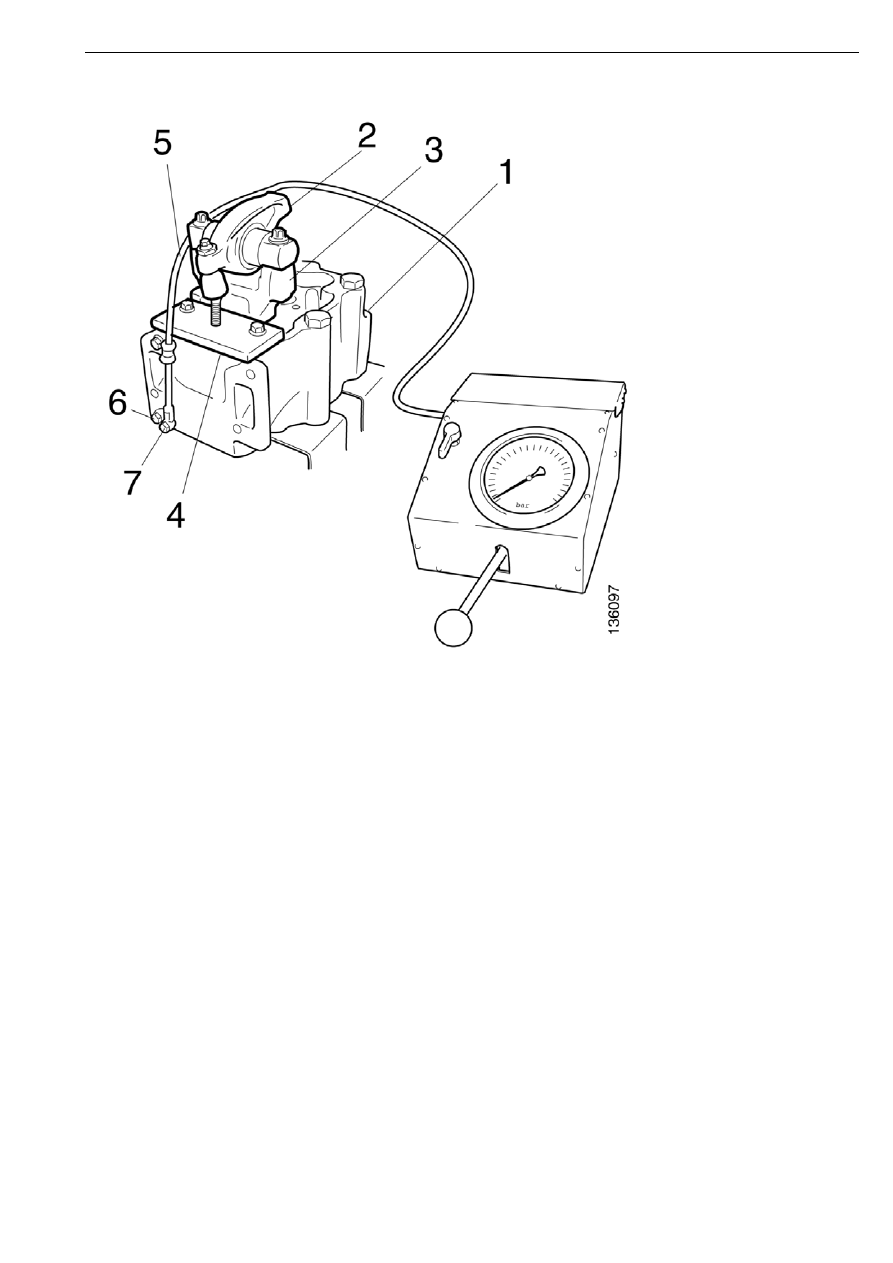

1

Головка цилиндра

2

Коромысло

3

Опора подшипника

4

Опорная плита

5

Топливная трубка высокого давления

6

Отверстие, заглушенное

7

Полый штуцер, полый болт и шайба

Электромагнитный клапан

24

©

03:04-11

Снятие

Применяемые инструменты и
оборудование

1

Снимите насос-форсунку с двигателя, см.
Руководство по ремонту, раздел 03:04-01
"Топливная система с насос-форсунками
PDE и блоком управления EDC MS6" или
раздел 03:04-10 "Топливная система с
насос-форсунками PDE и блоком
управления EDC S6".

2

Очистите насос-форсунку, как описано в
руководстве по ремонту.

Номер

Наименование

Рисунок

99 513

Набор инструментов

99 515

Втулка

Электромагнитный клапан

03:04-11

©

25

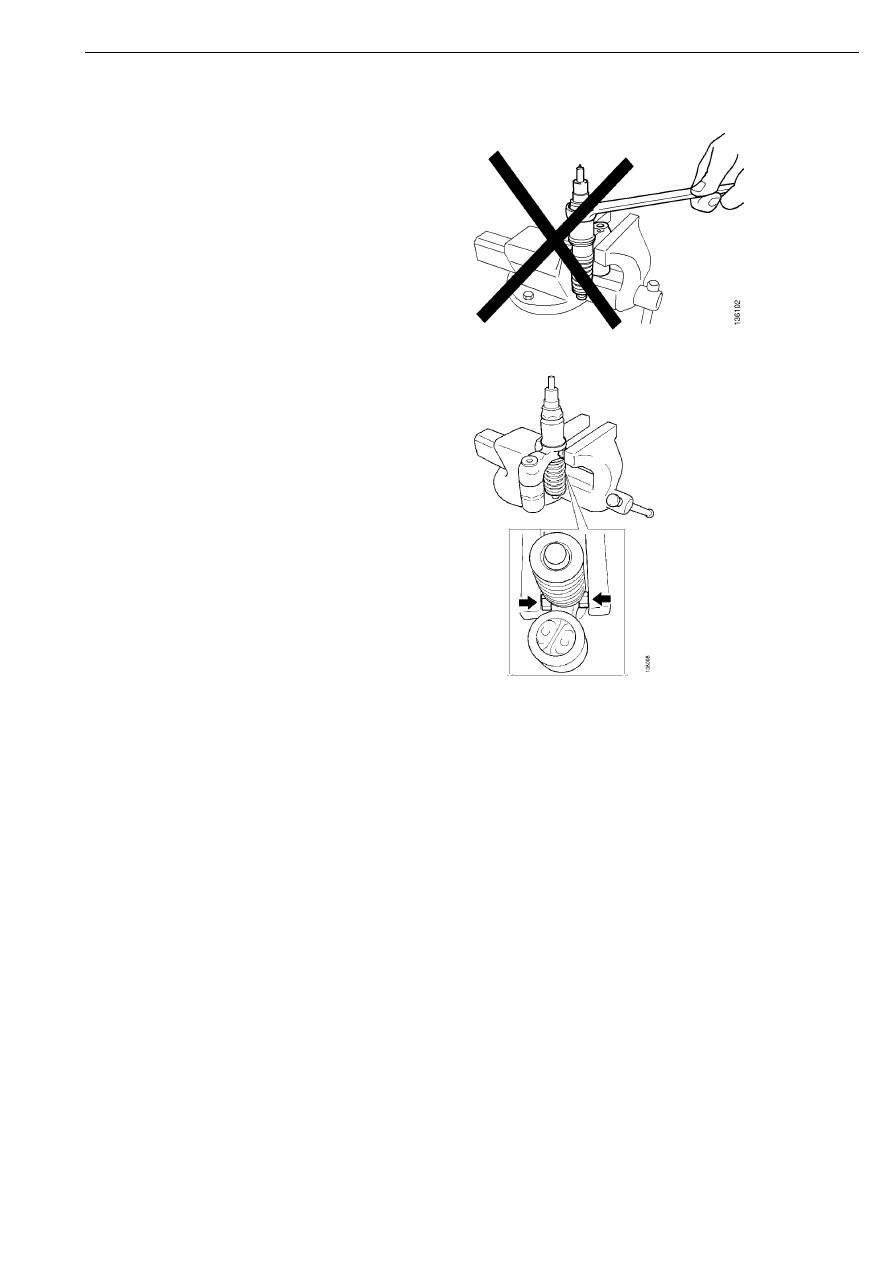

ВНИМАНИЕ! Не зажимайте насос-форсунку
в тисках за электромагнитный клапан.

3

При фиксации насос-форсунки в тисках
распылитель должен быть обращен
вверх, а гайки располагаться по сторонам,
см. рисунок. Такая фиксация насоса-
форсунки в тисках не приведет к ее
повреждению.

4

С помощью торцевого гаечного ключа
99 515 отпустите гайку
электромагнитного клапана, но не
отворачивайте ее до конца.

5

Выньте насос-форсунку из тисков,
вставьте ее в головку цилиндра, а затем
затяните коромысло. См. раздел
"Подготовительные операции" в главе
"Электромагнитный клапан".

Электромагнитный клапан

26

©

03:04-11

!

ПРЕДOCTEРЕЖЕНИЕ!

Наденьте защитные очки!

ВНИМАНИЕ! Во время работы с устройством
для проверки распылителя следите, чтобы
давление не повышалось.

6

Работайте рукояткой насоса до тех пор,
пока из насоса-форсунки не начнет
выходить испытательное масло. Это
делается для удаления всех посторонних
частиц из насос-форсунки.

7

Очистите резьбу насос-форсунки.

8

Отверните гайку и снимите
электромагнитный клапан.

9

Снимите с электромагнитного клапана
нижнее (черное) кольцо круглого
сечения и белое опорное кольцо.
Выбросите оба кольца.

Электромагнитный клапан
