Двигатели Scania четвёртой серии. Руководство - часть 193

03:04-10



33

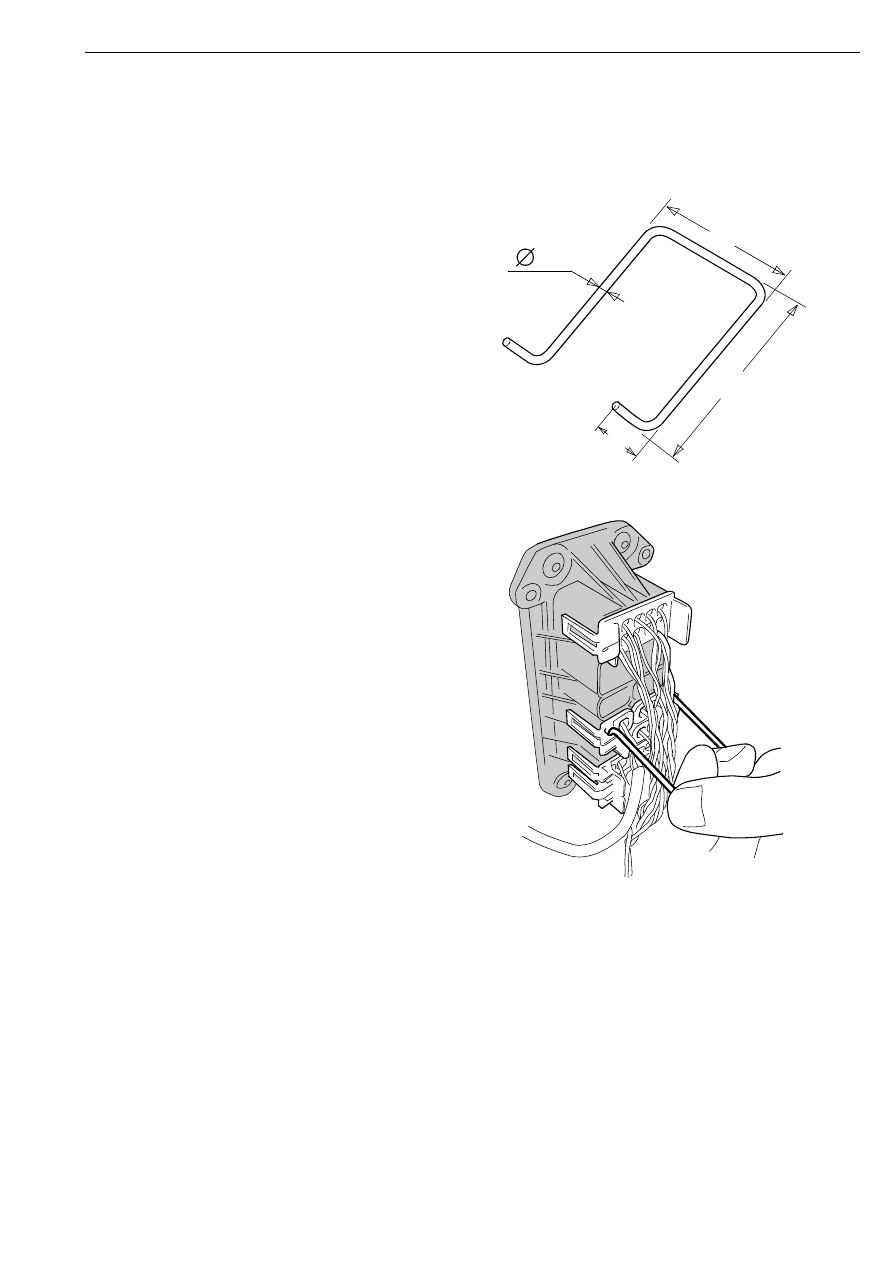

Приспособление для снятия электрических разъемов

Для облегчения отсоединения электрических
разъемов можно изготовьте из стальной
проволоки специальное приспособление,
см. рис.

15

2.5

42

60

1

27 210

1

2

7

 2

1

1

Приспособление для снятия электрических разъемов

1 714 505

03:04-10

Выпуск 2

ru

Топливная система с насос-

форсунками PDE и EDC S6

Руководство

2

03:04-10

Содержание

Элементы топливной системы

Демонтаж насос-форсунки .................................... 3

Монтаж насос-форсунки........................................ 7

Регулировка зазоров в клапанном механизме

и регулировка привода насос-форсунок............. 10

Топливоподкачивающий насос............................ 16

Топливный фильтр

Демонтаж .............................................................. 18

Шайба .................................................................... 19

Удаление воздуха из топливной

системы и измерение давления

в топливной системе

Прокачка топливной системы ............................. 21

Измерение давления нагнетания

топливоподкачивающего насоса ......................... 22

Предохранительный клапан ................................ 24

Электрическая проводка

системы EDC

Снятие жгута электропроводки........................... 26

Установка жгута электропроводки...................... 28

Блок управления EDC

Замена блока управления..................................... 30

Приспособление для снятия электрических

разъемов................................................................. 33



Содержание

03:04-10

3

Элементы топливной системы

Демонтаж насос-форсунки

Специальные инструменты и

приспособления

Обозначение контрольного

размера на рис

Обозначение

Рисунок

Комплект

инструментов

99 309

Приспособление для

поворота маховика

D5

87 596

Ударный съемник

D2

100330

87 596

00

1610

1 Откройте клапан выпуска воздуха и

слейте топливо из топливной системы,

отвернув полый болт/штуцер на задней

стороне топливораспределительной

рампы.

!

ПРЕДOCTEPEЖЕНИЕ!

Топливная система должна быть

полностью опорожнена от топлива. В

противном случае возможно

попадание топлива в цилиндры

двигателя, что с большой

вероятностью приведет к

гидравлическому удару.
Если топливо попало в камеру

сгорания, его необходимо

незамедлительно удалить при

помощи насоса.

Демонтаж насос-форсунки
