Двигатели Scania четвёртой серии. Руководство - часть 192

03:04-10



29

5

Закрепите винтами уплотнительные
втулки в нижних крышках клапанного
механизма.

6

Установите и закрепите датчик
температуры охлаждающей жидкости.

7

Установите и закрепите датчик давления
наддува.

Один из винтов крепления датчика
давления наддува используется также для
крепления крышки.

8

Установите и закрепите датчик давления
масла.

Примечание: Необходимо соблюдать
осторожность при обращении с датчиками
частоты вращения коленчатого вала
двигателя. Эти магнитные датчики
чувствительны к ударам

9

Установите и закрепите датчики частоты
вращения коленчатого вала.

10 Присоедините два разъема к блоку

управления двигателем.

11 Присоедините к автомобилю компьютер,

запустите программу Scania Diagnos и
проверьте работу насос-форсунок,
активируя их из программы. Проверьте
также величины сигналов от датчиков..

12 Установите на место верхние клапанные

крышки и затяните болты моментом
18 +/- 3 Н.м.

13 Присоедините шланг к штуцеру системы

вентиляции картера и к верхней
клапанной крышке пятого цилиндра.

14 Долейте охлаждающую жидкость в

систему охлаждения и доведите ее
уровень до нормы, см. соответствующую
Инструкцию (группа техдокументации
02).

Монтаж электропроводки

30



03:04-10

Блок управления
EDC

Замена блока управления

1

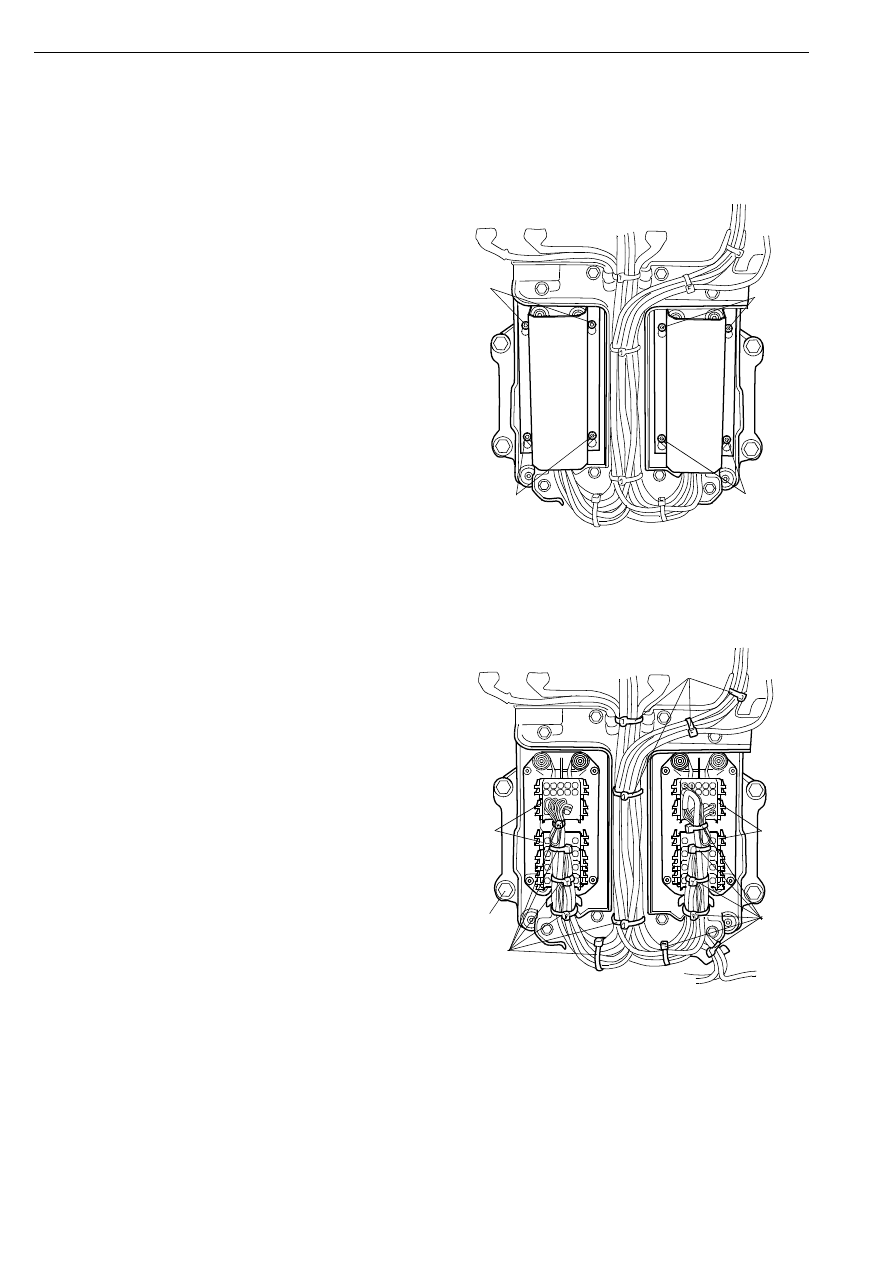

Снимите защитные крышки.

1

1

1

1

133 65

8

2

Разрежьте хомуты жгутов проводов,
которые подходят к разъемам.

3

Выньте разъемы. Если демонтаж
разъемов затруднен, изготовьте
специальное приспособление для
облегчения демонтажа (см. описание
приспособления ниже).

4

Снимите блок управления.

2

3

4

133 659

2

2

3

Замена блока управления

03:04-10



31

Монтаж блока управления

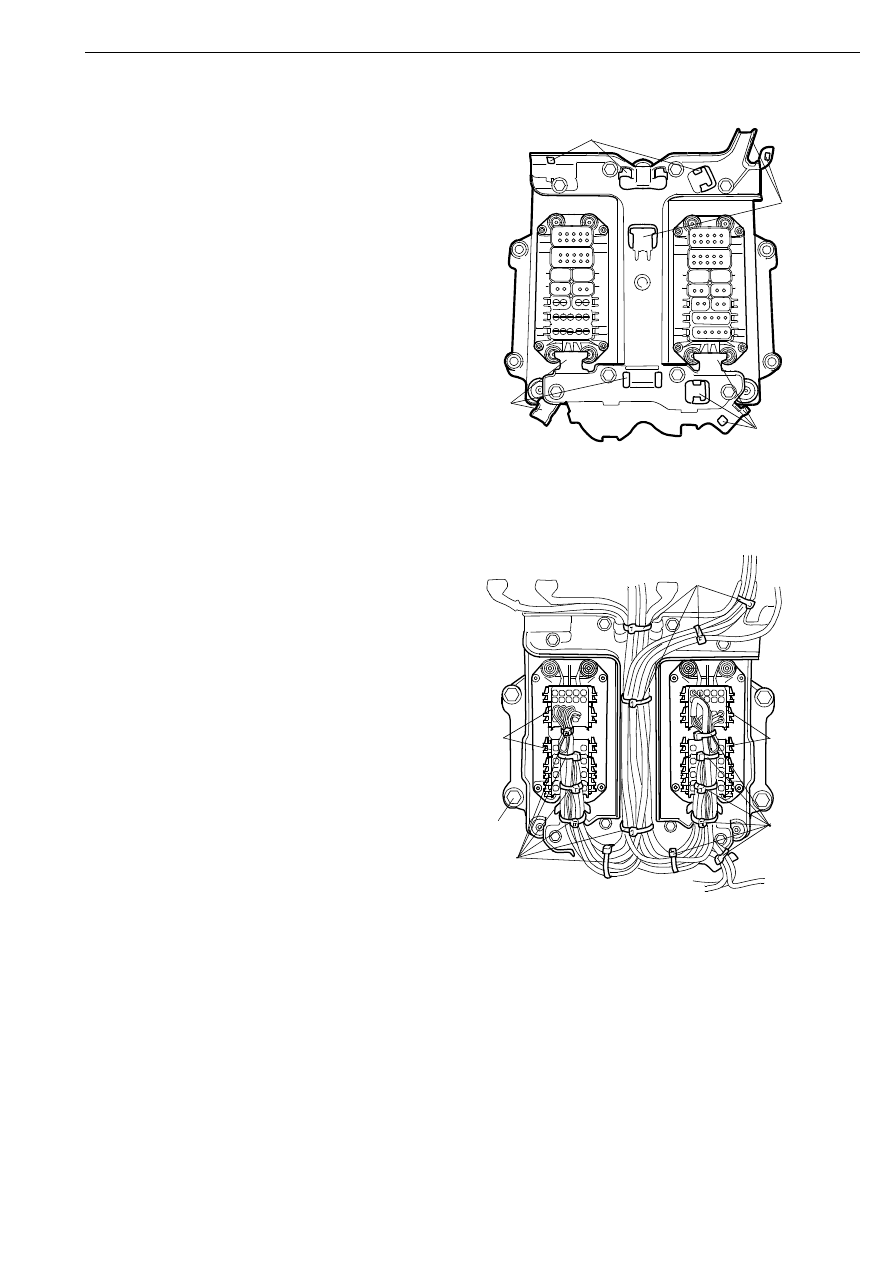

При прокладке проводов закрепляйте
хомуты жгутов за кронштйены (А).

A

A

A

A

133 68

3

1

Установите блок управления. Блок
управления крепится специальными
винтами с резиновыми втулками.

2

Присоедините электрические разъемы.

3

Закрепите хомутами жгуты проводов,
которые подходят к разъемам.

2

3

2

3

13

3 681

1

3

Замена блока управления

32



03:04-10

4

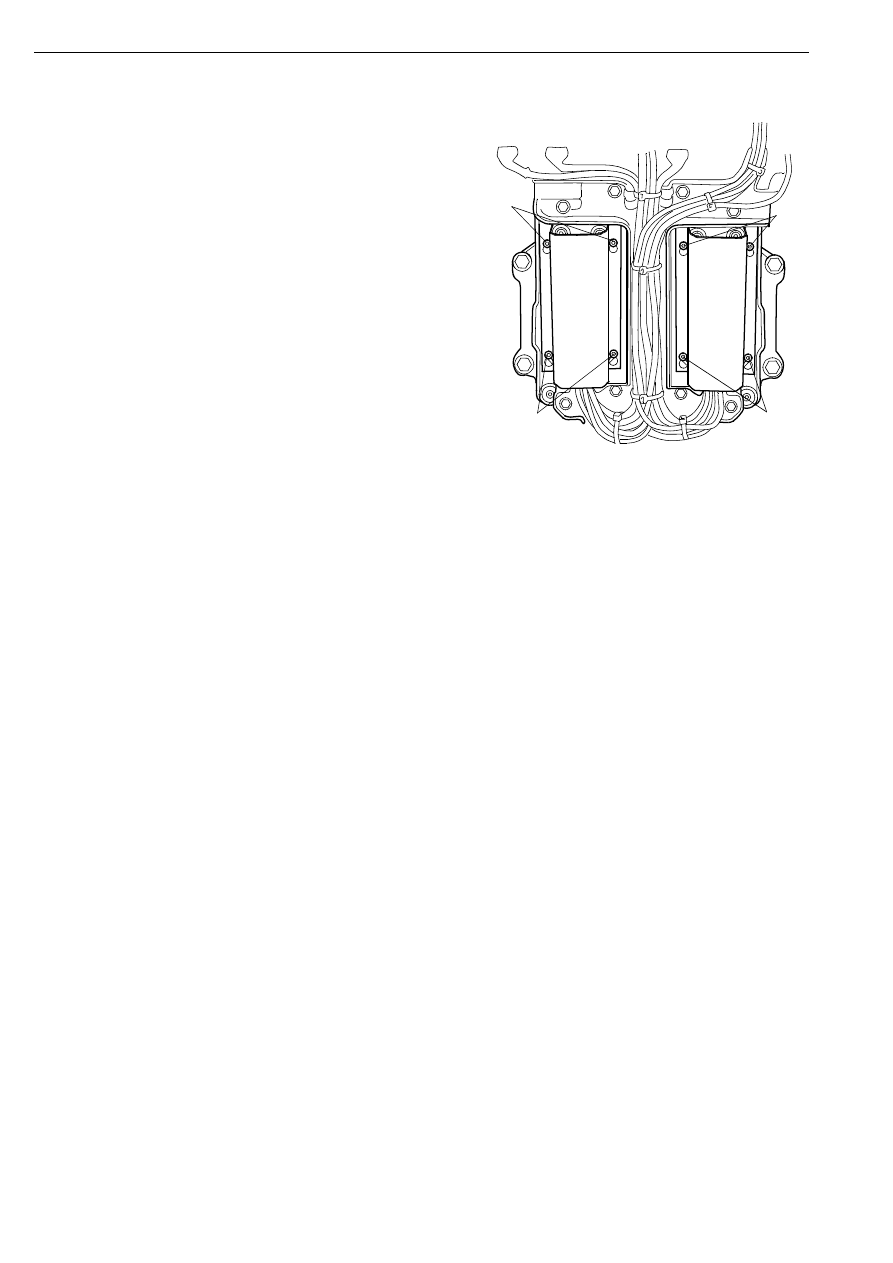

Установите на место защитные крышки.

4

4

4

4

3

 682

Замена блока управления
