4

03:04-10

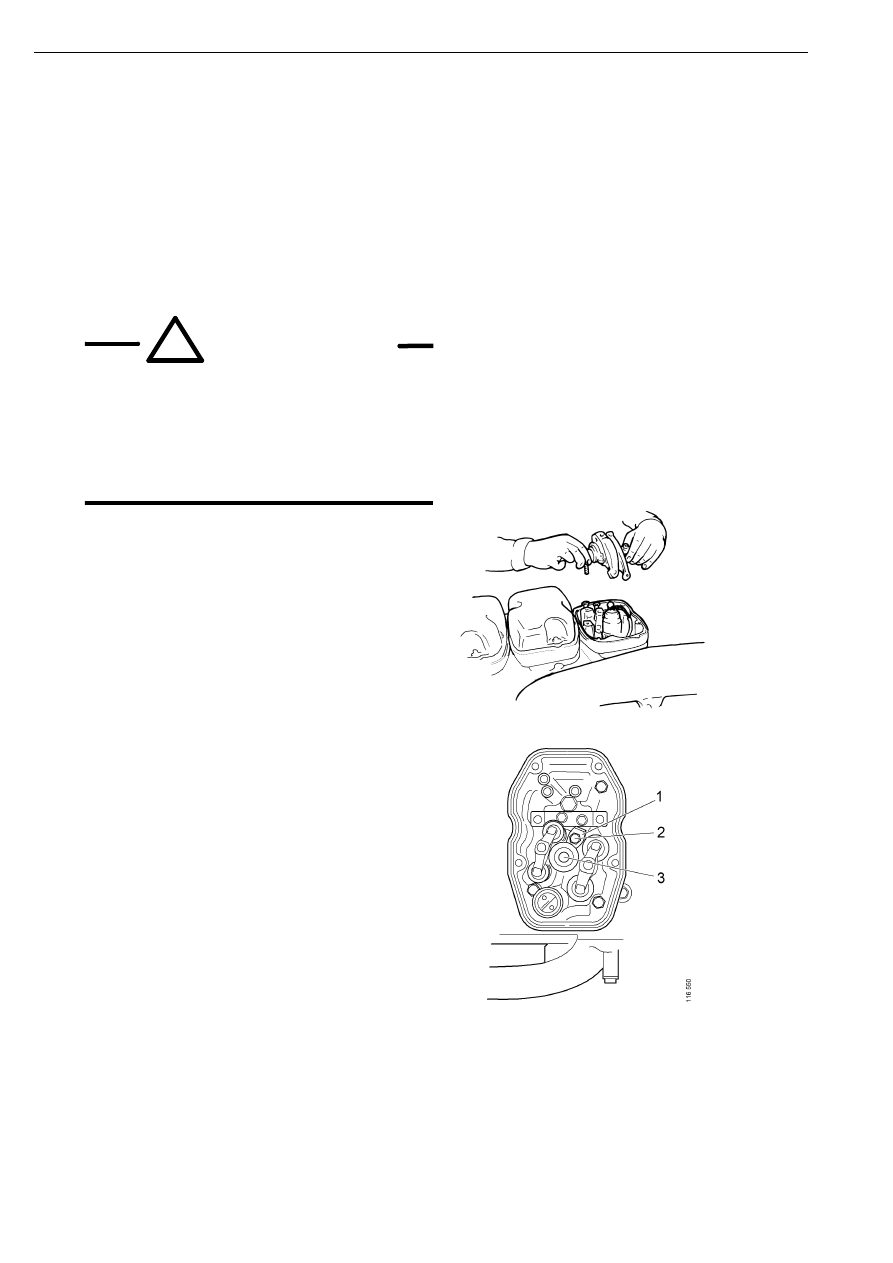

2 Очистите крышку головки цилиндров и

соседнюю зону.

3 Снимите верхнюю секцию крышки

головки цилиндров.

4 Поочередно отпуская болты оси

клапанных коромысел, разгрузите

пружины клапанов.

!

ПРЕДOCTEPEЖЕНИЕ!

Снимая ось клапанных коромысел, не

наклоняйтесь над двигателем.

Возвратная пружина насос-форсунки

установлена с предварительным

сжатием. Она может выскочить и

стать причиной травмы.

Примечание: Если пружина соскочила с

насос-форсунки, последняя подлежит

замене.

5 Снимите ось коромысел.

107 508

6 Выверните болт скобы, удерживающей

насос-форсунку.

1 Скоба крепления насос-форсунки
2 Болт крепления скобы
3 Насос-форсунка

Демонтаж насос-форсунки

03:04-10

5

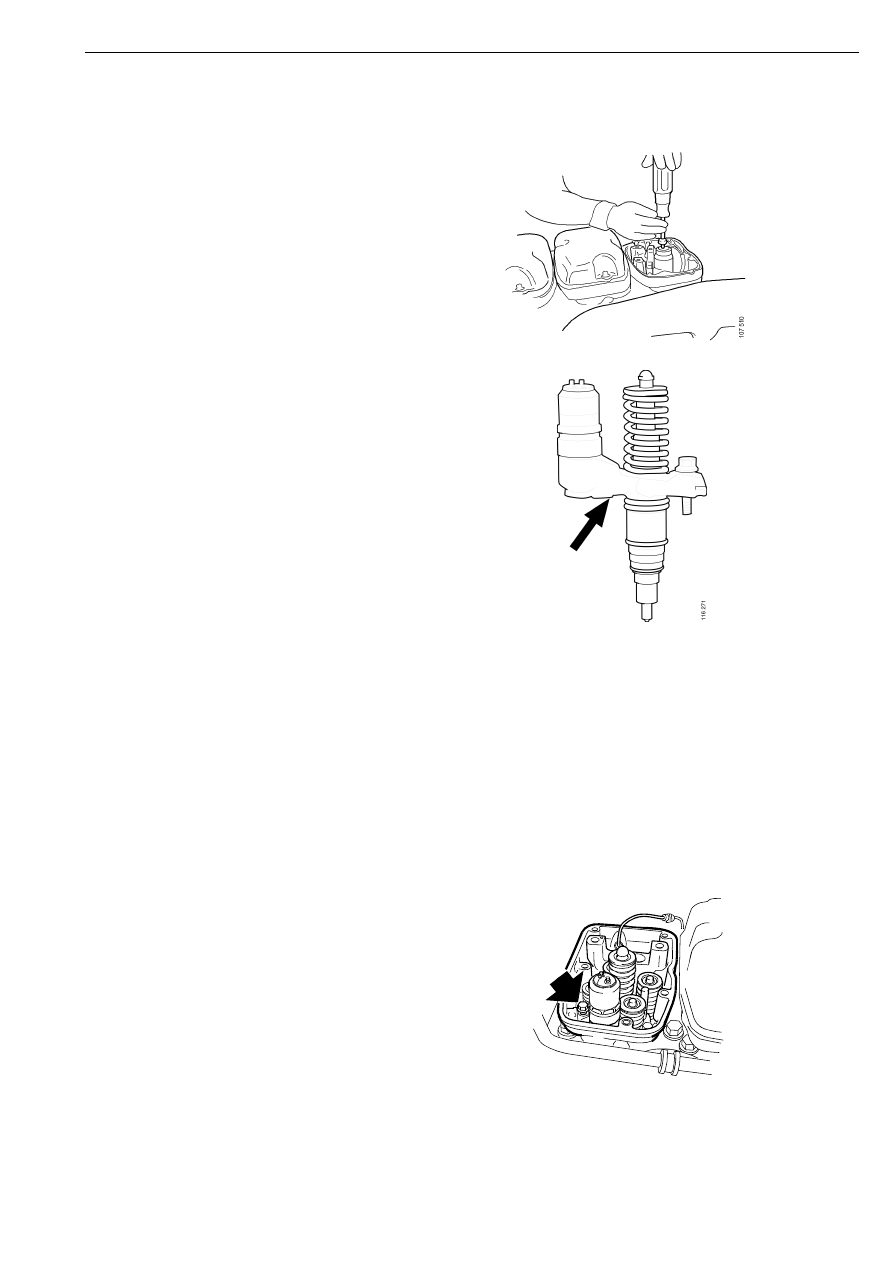

7 Отсоедините провода от насос-форсунки.

Винты крепления клемм проводов

полностью не вывинчиваются. Поэтому

выверните винты насколько это

возможно.

Примечание: Не пытайтесь приподнять

насос-форсунку за пружину. Пружина может

соскочить.

8 Поверните насос-форсунку против

часовой стрелки до упора. Расположите

во внутренней части электромагнитного

клапана ударный съёмник 87 596, как

показано на рисунке.

Примечание: Если расположить ударный

съемник непосредственно под

электромагнитным клапаном, можно

повредить электромагнитный клапан.

Расположите ударный съемник, как

показано на рисунке стрелкой.

9 Чтобы облегчить правильную установку

ударного съемника, выверните один из

болтов крепления нижней крышки

головки цилиндров.

121

 072

Демонтаж насос-форсунки

6

03:04-10

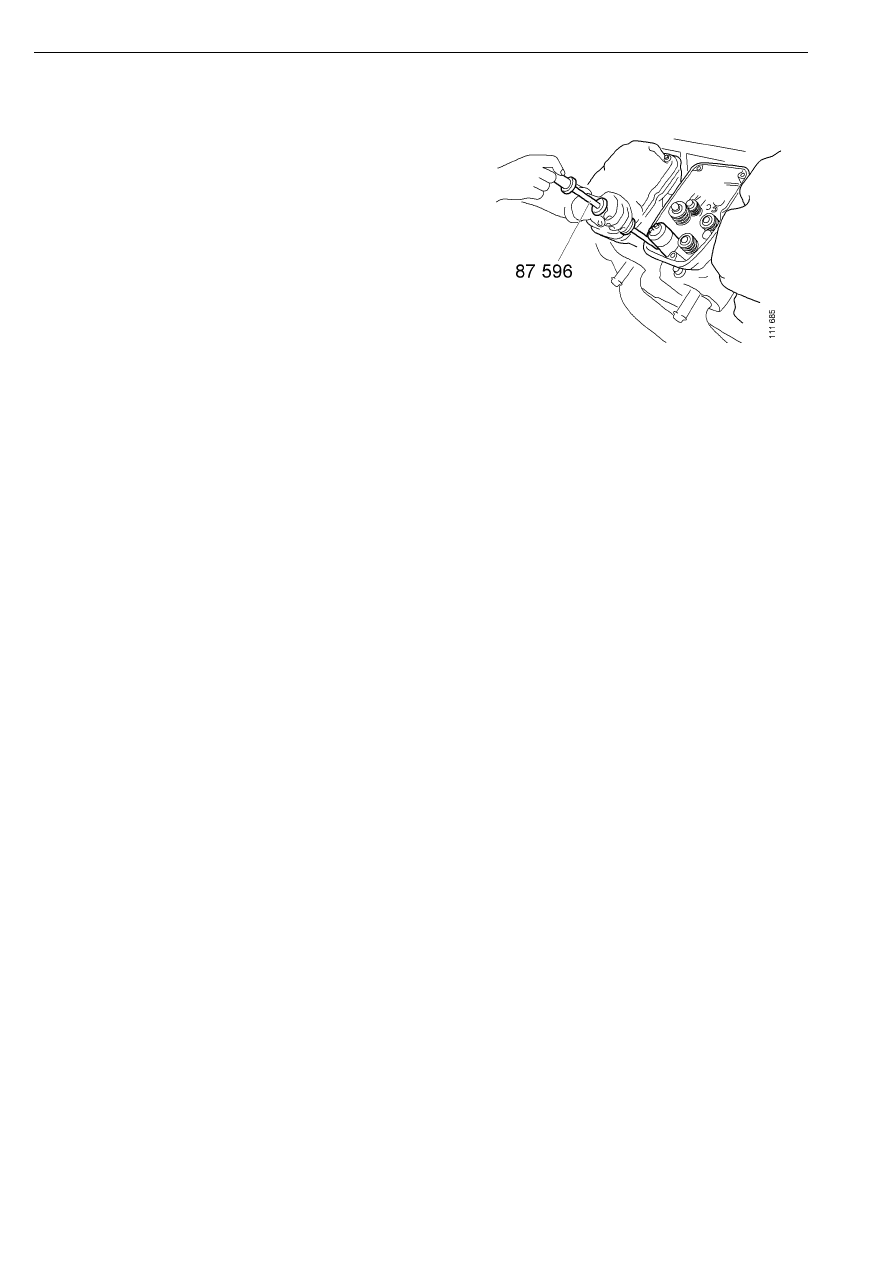

10 Извлеките насос-форсунку. При заедании

насос-форсунки осторожно постучите

резиновой киянкой по корпусу

электромагнитного клапана.

11 Извлеките уплотнительную шайбу,

установленную в гнезде насос-форсунки

(если она осталась там после извлечения

насос-форсунки).

Демонтаж насос-форсунки

03:04-10

7

Монтаж насос-форсунки

Спецификации

Специальные инструменты и

приспособления

Примечание: Все работы, связанные с

разгерметизацией топливной системы,

необходимо завершать в следующей

очередности:

Запустите двигатель и проверьте наличие

признаков течи топлива. Дождитесь, пока

двигатель не начнет работать ровно.

После завершения работы необходимо

проверить наличие кодов неисправности в

памяти блока управления и стереть все коды

с помощью программы Scania Diagnos.

Установочный размер насос-форсунки (при холодном

двигателе)

66,9 +/- 0,1 мм

Моменты затяжки резьбовых соединений

Контргайка регулировочного винта - коромысло привода

насос-форсунки

39 Нм

Болт крепления прижимной планки насос-форсунки

20 Нм +75

°

Болты крепления стойки оси коромысел

105 Нм

Винты крепления клемм проводов на насос-форсунке

2 +/- 0,2 Н·м

Обозначение

контрольного

размера на рис

Обозначение

Рисунок

588 179

Динамометрическая

отвертка

114 7

69
