Двигатели Scania четвёртой серии. Руководство - часть 186





03:04-10



5

7

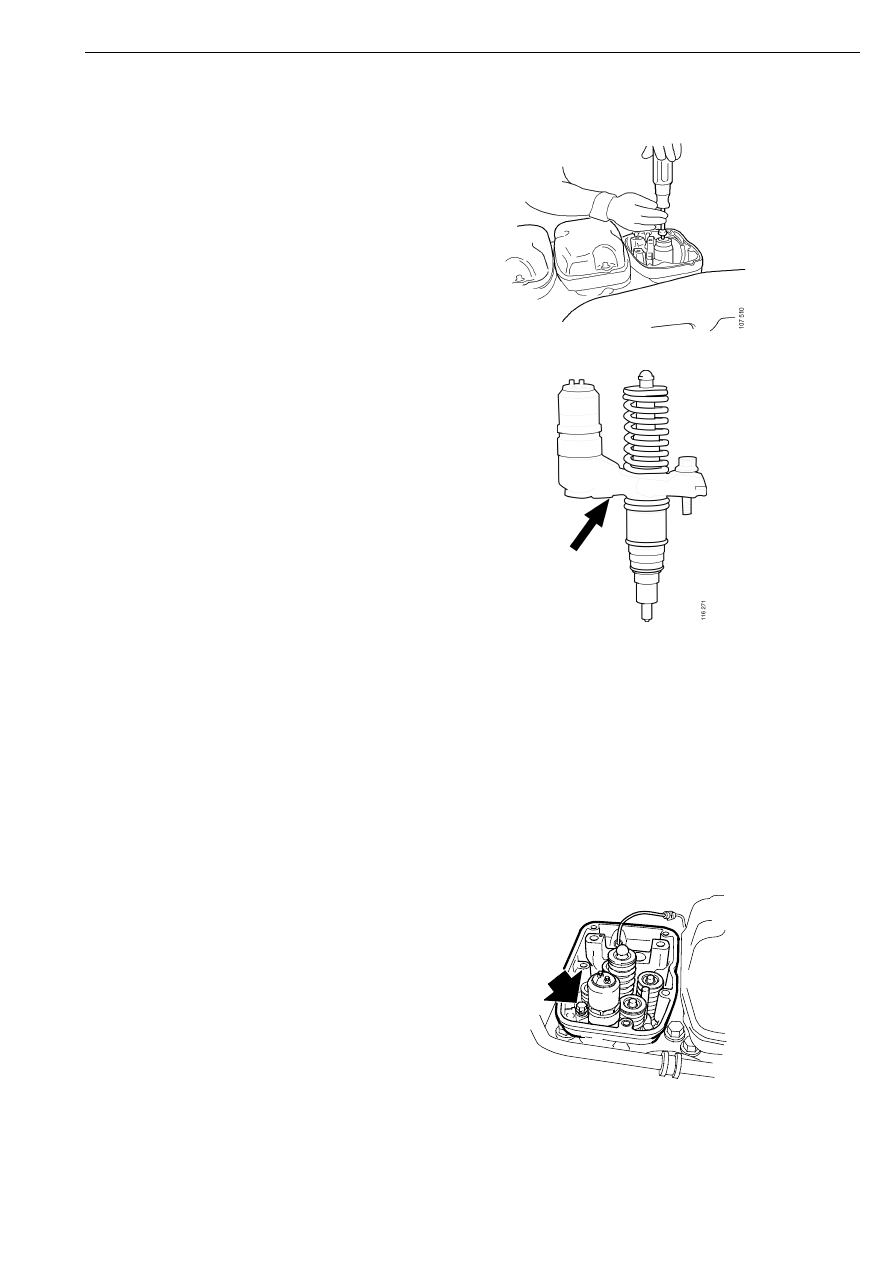

Отсоедините провода от насос-форсунки.
Винты крепления клемм проводов
полностью не выворачиваются. Поэтому
отверните винты насколько это
возможно.

Примечание: Не пытайтесь приподнять
насос-форсунку за пружину. Пружина может
соскочить.

8

Поверните насос-форсунку против
часовой стрелки до упора. Установите
ножку ударного съемника 87 596 между
корпусом электромагнитного клапана и
нижней клапанной крышкой, как
показано на рисунке.

Примечание: Если установить ножку
съемника непосредственно под
электромагнитным клапаном, то можно
повредить электромагнитный клапан.

Установите ударный съемник, как показано
на рисунке стрелкой.

9

Чтобы облегчить правильную установку
ударного съемника, выверните один из
болтов крепления нижней крышки
клапанного механизма.

12

1 072

Демонтаж насос-форсунки

6



03:04-10

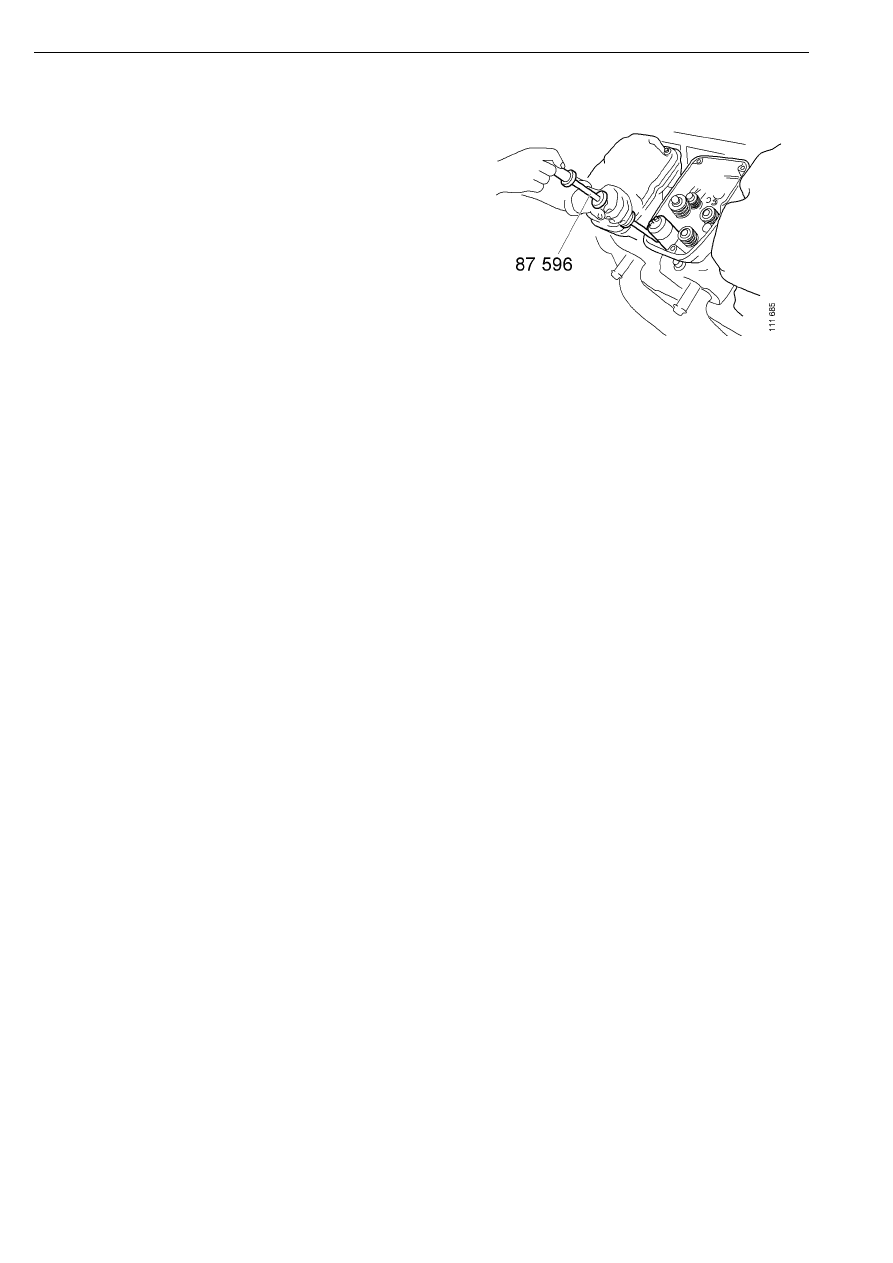

10 Извлеките насос-форсунку. При заедании

насос-форсунки осторожно постучите
резиновой киянкой по корпусу
электромагнитного клапана.

11 Выньте уплотнительную шайбу,

установленную в гнезде насос-форсунки
(если она осталась там после извлечения
насос-форсунки).

Демонтаж насос-форсунки

03:04-10



7

Монтаж насос-форсунки

Спецификация

Приспособления и специальный
инструмент

Примечание: Все работы, связанные с
разгерметизацией топливной системы,
необходимо завершать следующими
операциями.

Запустите двигатель и проверьте наличие
признаков течи топлива. Дождитесь, пока
двигатель не начнет работать устойчиво и
равномерно.

После завершения работы необходимо
проверить наличие кодов неисправностей в
памяти блока управления и удалить все коды
при помощи программы Scania Diagnos.

Высота тарелки возвратной пружины насос-форсунки (на
холодном двигателе)

66,9 +/- 2 мм

Моменты затяжки резьбовых соединений

Контгайка регулировочного винта привода насос-
форсунки

39 Н.м

Болт крепления скобы насос-форсунки

20 Н.м + 75°

Болты крепления оси коромысел

105 Н.м

Винты крепления клемм проводов на насос-форсунке

2 +/- 0,2 Н.м

Обозначение Наименование


588 179

Динамометрическая
отвертка

114 7

69

Монтаж насос-форсунки

8



03:04-10

1

Убедитесь в отсутствии старой
уплотнительной шайбы в гнезде насос-
форсунки. Очистите поверхности седла
насос-форсунки перед тем, как
установить новое уплотнение.

ВНИМАНИЕ!  После демонтажа насос-
форсунки необходимо обязательно заменить
уплотнительную шайбу и уплотнительные
резиновые кольца насос-форсунки.
Убедитесь в чистоте уплотняемых
поверхностей.

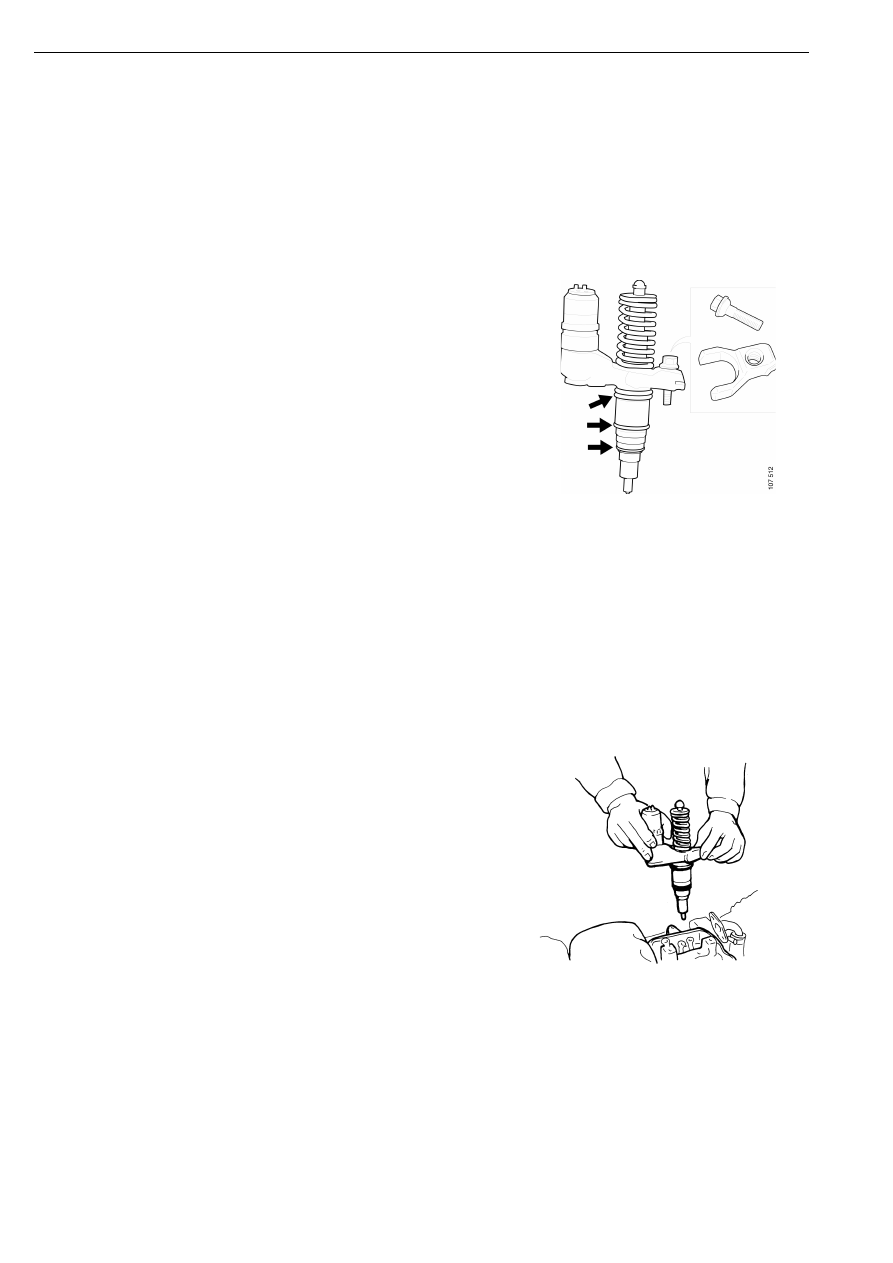

2

Смажьте моторным маслом
уплотнительные резиновые кольца насос-
форсунки.

3

Наденьте новую уплотнительную шайбу
на насос-форсунку. Уплотнительная
шайба удерживается на насос-форсунке
при помощи резиновой вставки.

4

Установите скобу с болтом на насос-
форсунку и уставьте насос-форсунку на
место. Нажмите на насос-форсунку и
опустите ее как можно глубже (только
усилием руки).

107 513

Монтаж насос-форсунки
