Двигатели Scania четвёртой серии. Руководство - часть 185







1 714 505

03:04-10

Издание 1

ru

Система питания топливом с

насос-форсунками PDE, система

управления двигателем EDC S6

Руководство по ремонту

2



03:04-10

Оглавление

Узлы топливной системы

Демонтаж насос-форсунки ........................................ 3
Монтаж насос-форсунки............................................ 7
Регулировка зазоров в клапанном механизме
и регулировка привода насос-форсунок ............... 10
Топливоподкачивающий насос ...............................16

Топливный фильтр

Демонтаж .....................................................................18
Монтаж .........................................................................19

Прокачка топливной системы и
измерение давления в топливной
системе

Прокачка топливной системы ................................ 21
Измерение давления нагнетания
топливоподкачивающего насоса ........................... 22
Регулятор давления топлива ................................... 24

Электрическая проводка системы
EDC

Демонтаж электропроводки ................................... 26
Монтаж электропроводки....................................... 28

Блок управления EDC

Замена блока управления........................................ 30
Приспособление для снятия электрических
разъемов ...................................................................... 33

Оглавление

03:04-10



3

Узлы топливной системы

Демонтаж насос-форсунки

Приспособления и специальный
инструмент

Обозначение

Наименование


Настенный стенд для
инструмента

99 309

Приспособление для
поворота маховика

D5

87 596

Ударный съемник

D2

100330

87 596

00

1610

1

Откройте клапан прокачки и слейте
топливо из топливной системы, отвернув
полый болт/штуцер на задней стороне
топливораспределительной рампы.

!

ПРЕДОСТЕРЕЖЕНИЕ!

Топливная система должна быть
полностью опорожнена от топлива. В
противном случае возможно попадание
топлива в цилиндры двигателя, что с
большой вероятностью приведет к
гидравлическому удару.

Если топливо попало в камеру сгорания,
его необходимо незамедлительно
удалить при помощи насоса.

Демонтаж насос-форсунки

4



03:04-10

2

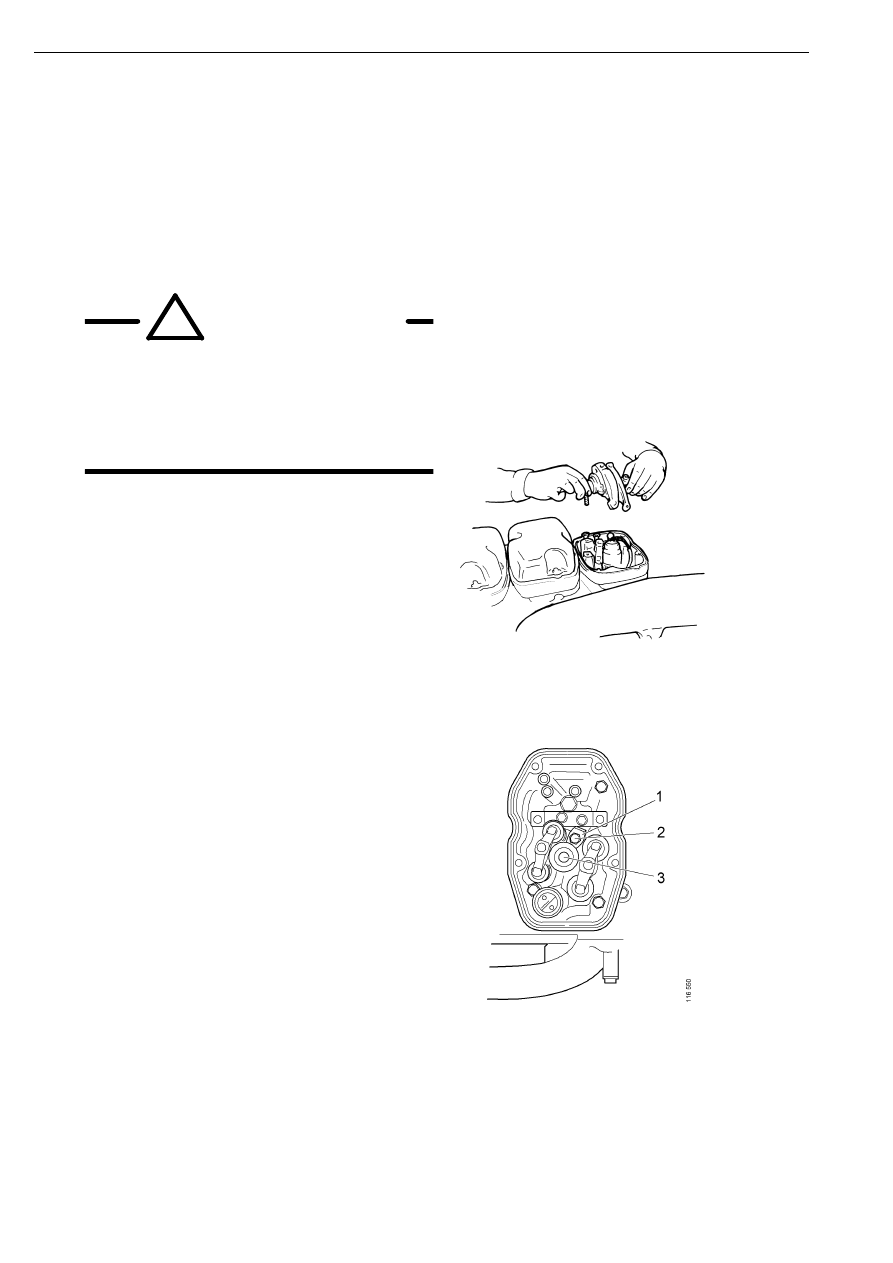

Очистите крышку клапанного механизма
и прилегающую зону.

3

Снимите верхние части крышек
клапанных механизмов.

4

Поочередно отворачивая болты оси
клапанных коромысел, разгрузите
пружины клапанов.

!

ПРЕДОСТЕРЕЖЕНИЕ!

Снимая ось клапанных коромысел, не
наклоняйтесь над двигателем.
Возвратная пружина насос-форсунки
установлена с предварительным
сжатием. Она может выскочить и стать
причиной травмы.

Примечание: Если пружина соскочила с
насос-форсунки, последняя подлежит замене.

5

Снимите ось клапанных коромысел.

107 508

6

Remove the screw for the fork clamp
holding the unit injector in place.
Удерживая насос-форсунку на месте,
отверните болт крепления скобы,
которая фиксирует насос-форсунку.

1

Скоба крепления насос-форсунки

2

Болт крепления скобы

3

Насос-форсунка

Демонтаж насос-форсунки
