Двигатели Scania четвёртой серии. Руководство - часть 175

6



03:04-09

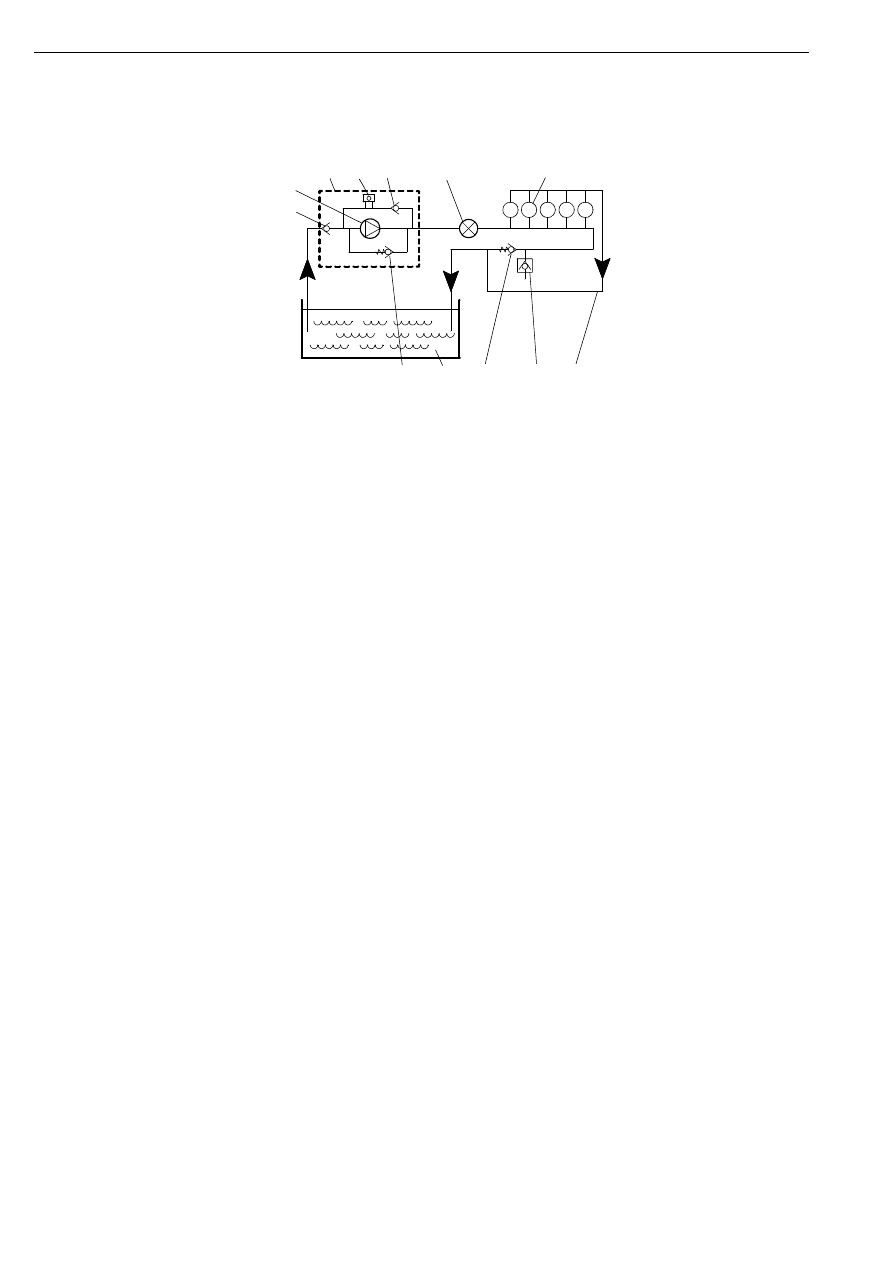

Гидравлическая схема системы питания топливом

1

2

3

D

4

E

5

A

B

C

A

6

134 5

4

0

1

Топливоподкачивающий насос

2

Ручной топливоподкачивающий насос

3

Топливный фильтр

4

Цилиндры двигателя

5

Топливный бак

6

Сливная возвратная магистраль

AОбратный клапан

B

 Шестеренный насос

(топливоподкачивающий насос)

C

 Предохранительный клапан

D  Регулятор давления топлива

E

 Сливной клапан

Гидравлическая схема системы питания топливом

03:04-09



7

Цикловая подача и момент
впрыскивания топлива

Каждая насос-форсунка состоит из насосной
секции, электромагнитного клапана и
распылителя. Это позволяет управлять
впрыскиванием топлива индивидуально для
каждого цилиндра двигателя.

Электронная система управления двигателем
(EDC) регулирует как цикловую подачу
каждой насос-форсунки, так и момент
впрыскивания топлива в каждый цилиндр
двигателя. Управление впрыскиванием
топлива означает, что мы можем
оптимизировать рабочий процесс в камере
сгорания. Это, в свою очередь, обеспечивает
уменьшение токсичных выбросов с
отработавшими газами и снижение расхода
топлива. Данная инструкция содержит
описание системы управления S6.

Блок управления выполняет функцию мозга
системы EDC. Блок управления
обрабатывает сигналы как от датчиков и
устройств, входящих в систему EDC, так и
данные, получаемые от блоков управления
других систем автомобиля. После обработки
полученных данных блок EDC выдает
сигналы управления насос-форсунками. Эти
сигналы управляют топливоподачей в
цилиндры двигателя.

Система управления EDC позволяет
реализовать такие дополнительные функции,
как стабилизация скорости автомобиля
(круиз-контроль), установка оборотов
двигателя вручную, ограничение скорости
автомобиля, ограничение дымления, а также
специальную программу холодного запуска
двигателя.

Цикловая подача и момент впрыскивания топлива

8



03:04-09

Узлы топливной системы

Топливоподкачивающий
насос

Топливоподкачивающий насос шестеренного
типа установлен на картере воздушного
компрессора и приводится во вращение от
коленчатого вала компрессора.

Производительность насоса обеспечивает
необходимую подачу топлива ко всем насос-
форсункам при заданном давлении.

Отверстие, просверленное во фланце насоса,
служит для индикации течи топлива.

Расположение топливоподкачивающего
насоса на двигателе

134 5

9

0

Узлы топливной системы

03:04-09



9

Ручной
топливоподкачивающий
насос

Ручной топливоподкачивающий насос
расположен на задней стенке механического
топливоподкачивающего насоса и
предназначен для прокачки топливной
системы с целью удаления из нее воздуха. На
автобусах ручной топливоподкачивающий
насос расположен так, чтобы обеспечить
удобный доступ к нему через задний люк
моторного отсека.

Расположение ручного насоса на
механическом топливоподкачивающем
насосе (грузовые автомобили)

134

 588

Расположение ручного
топливоподкачивающего насоса на
автобусах (показано стрелкой)

Узлы топливной системы
