Двигатели Scania четвёртой серии. Руководство - часть 174

Оглавление

Важное замечание!

......................................................................................... 3

Общие сведения

......................................................................................... 4

Гидравлическая схема системы питания
топливом........................................................................ 5

Цикловая подача и момент впрыскивания
топлива........................................................................... 7

Узлы топливной системы

Топливоподкачивающий насос ................................ 8

Ручной топливоподкачивающий насос................... 9

Топливная рампа ....................................................... 10

Регулятор давления топлива ................................... 10

Насос-форсунка ......................................................... 11

Топливный фильтр.....................................................17

Электронная система управления
двигателем EDC

Блок-схема системы ..................................................18

Элементы системы управления EDC,
расположенные на двигателе ..................................19

Элементы системы управления EDC,
расположенные на рабочем месте водителя ....... 32

Сигнализатор неисправности и вывод кодов
неисправностей .......................................................... 38

Взаимодействие системы EDC с другими
системами управления .............................................. 42

Оглавление

03:04-09



3

Важное замечание!

Перед началом выполнения любых работ с
топливной системой необходимо
внимательно ознакомиться с мерами по
технике безопасности и предостережениями,
которые содержатся в Руководстве по
ремонту топливной системы.

Недопустимо производить ремонт топливной
системы, используя в качестве руководства
только техническое описание системы.

Важное замечание!

4



03:04-09

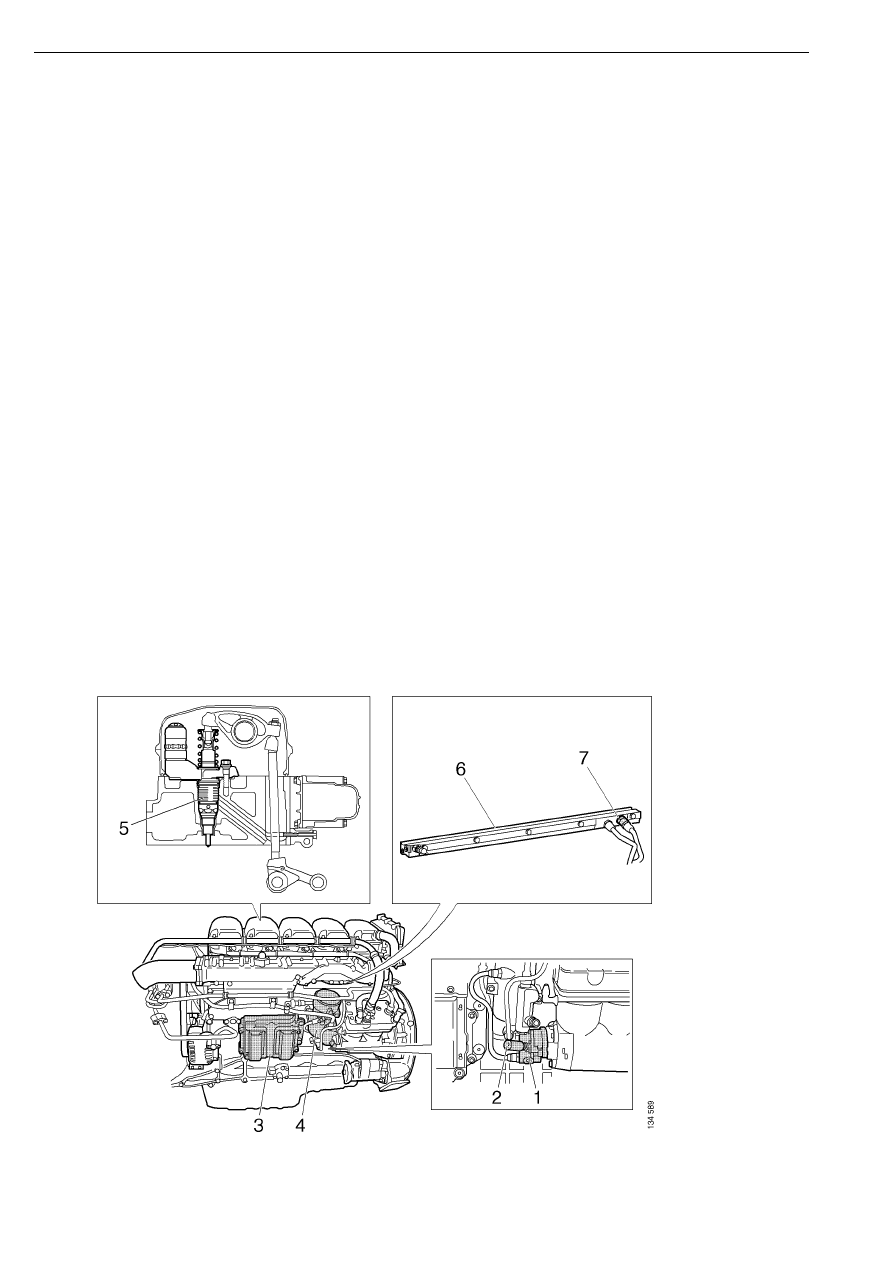

Общие сведения

Система питания топливом и система
управления двигателем EDC (Electronic
Diesel Control) с насос-форсунками PDE
(Pumpe- Dьse-Einheit) включает в себя,
кроме топливопроводов и топливного бака,
следующие узлы.

1

Топливоподкачивающий насос

2

Ручной топливоподкачивающий насос

3

Электронный блок управления

4

Топливный фильтр

5

Насос-форсунки PDE (одна насос-
форсунка на каждый цилиндр)

6

Топливная рампа

7

Регулятор давления топлива

Топливная система включает также
электронную систему управления. Система
управления включает в себя, помимо блока
управления, электромагнитные клапаны
насос-форсунок, датчики и другие блоки

управления, а также прочие элементы.
Более подробные сведения об
электронной системе управления
приведены ниже в соответствующем
разделе.

Общие сведения

03:04-09



5

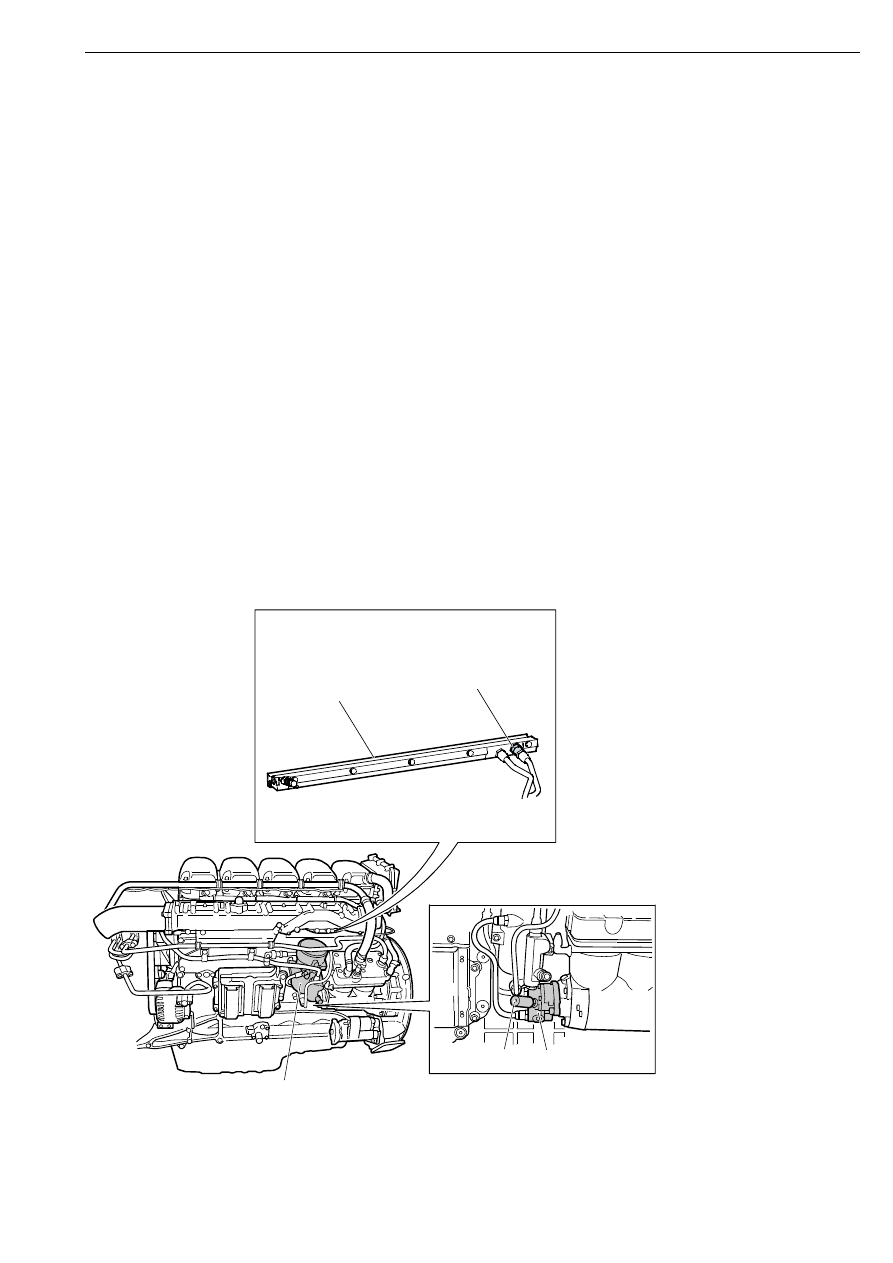

Гидравлическая схема
системы питания
топливом

Топливоподкачивающий насос 1 забирает
топливо из бака и нагнетает топливо через
фильтр 2 в топливную рампу 3.

Ручной топливоподкачивающий насос 4
расположен на механическом
топливоподкачивающем насосе. Ручной
топливоподкачивающий насос предназначен
для прокачки топливной системы с целью
удаления из нее воздуха.

На топливной рампе установлен регулятор
давления топлива 5. Регулятор давления
поддерживает заданное давление в топливной
рампе. Если давление топлива становится
слишком высоким, клапан регулятора
открывается и перепускает часть топлива в
бак.

Топливная рампа распределяет топливо по
насос-форсункам, которые установлены на

каждом цилиндре двигателя. Блок
управления EDC регулирует момент
впрыскивания топлива в цилиндры двигателя.

Избыточное количество топлива сливается в
топливный бак по сливной магистрали в
топливной рампе. В сливной магистрали
избыточное давление отсутствует.

134

 117

2

5

4

1

3

Гидравлическая схема системы питания топливом
