Монтаж безнапорной сливной магистрали

Специальные инструменты и
приспособления

11-ти и 12-литровые двигатели

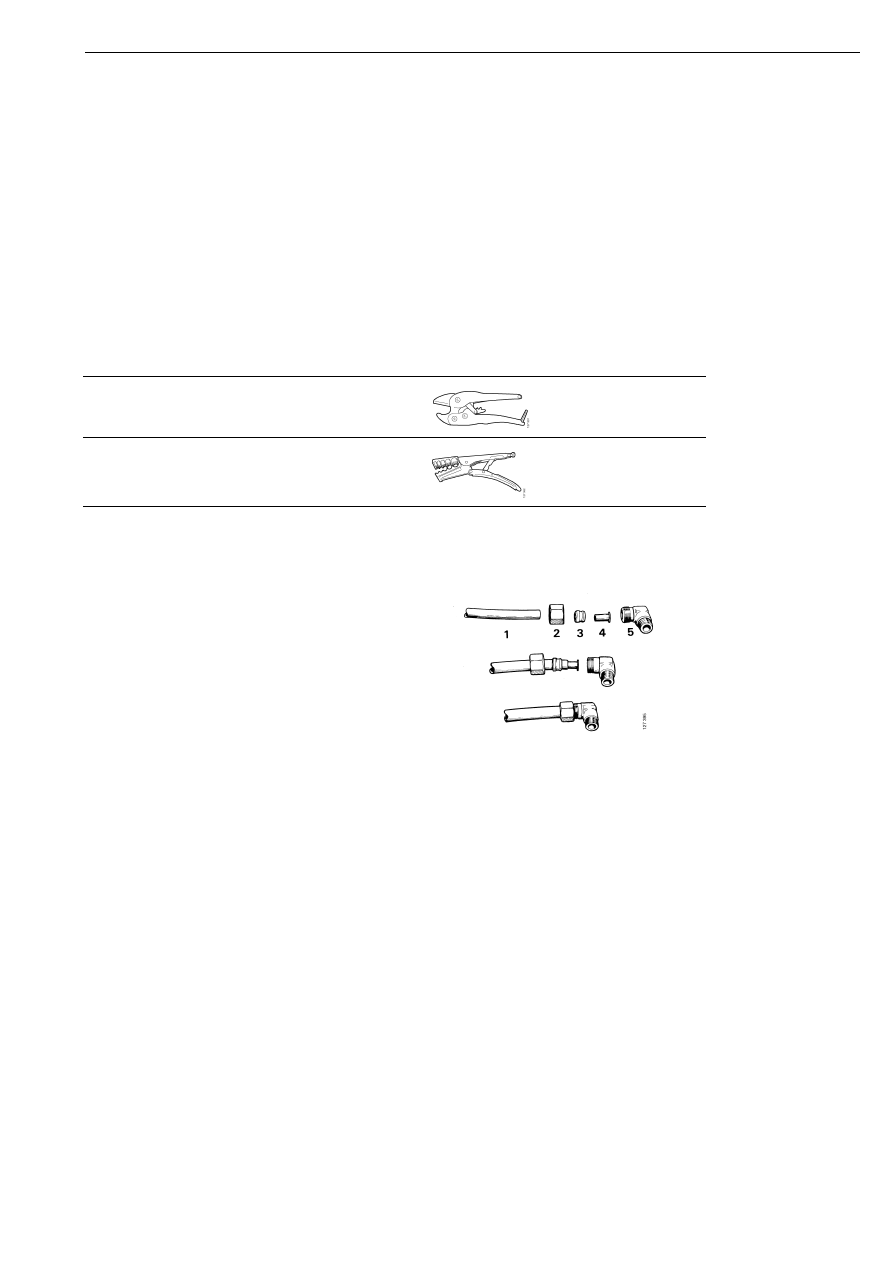

Соединение пластиковой трубки со
штуцером

1

Наденьте на трубку гайку, муфту и
вставьте в отверстие трубки втулку.

Обозначение Наименование

Рисунок

587 258

Резак для трубок

587 956

Клещи

2

Присоедините трубку к штуцеру и
затяните гайку штуцера требуемым
моментом.

1

Пластмассовая трубка

2

Гайка штуцера

3

Муфта

4

Втулка

5

Штуцер

Диаметр

Моменты затяжки

6 мм

10 Н.м.

12 мм

20 Н.м.

Руководство по монтажу

8

ã

03:04-08

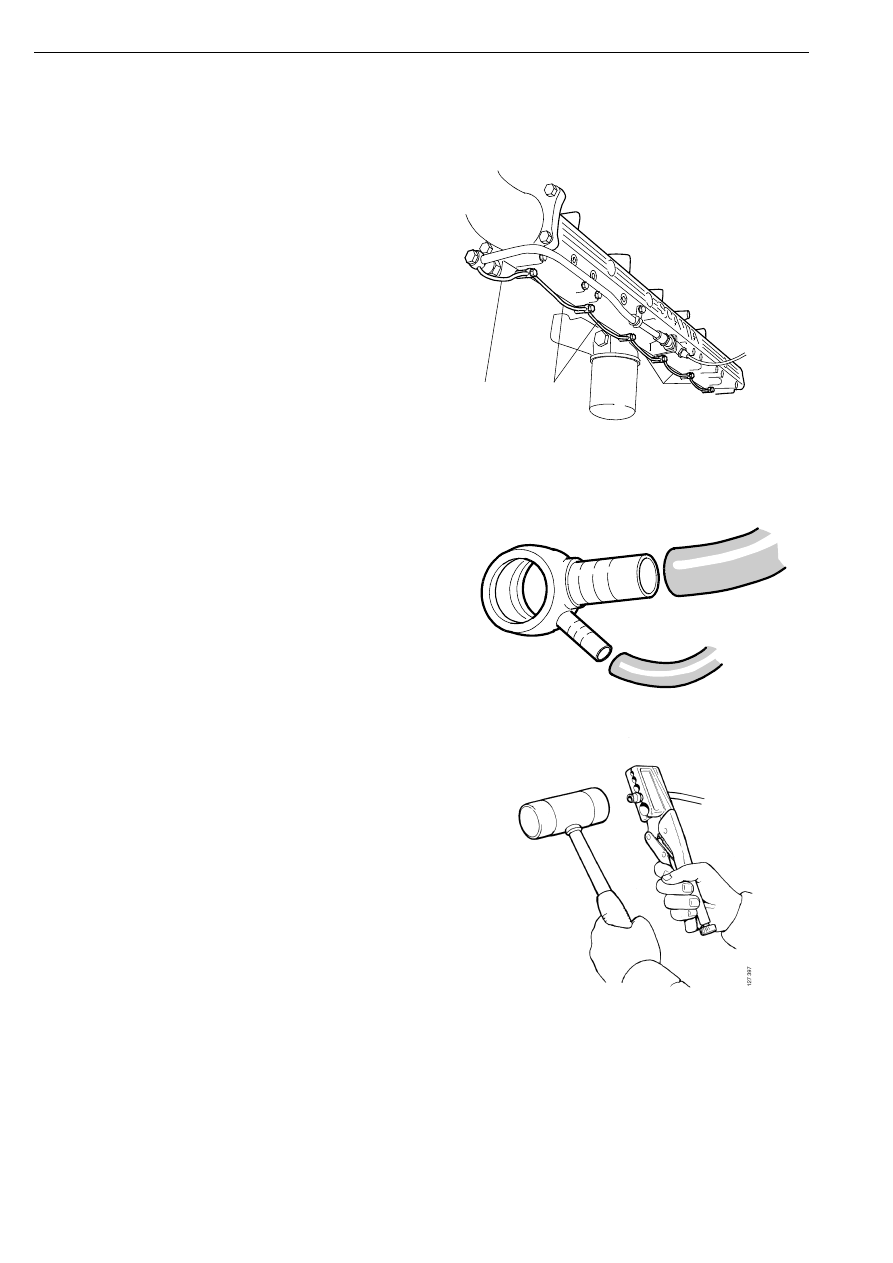

Соединение пластиковой трубки с полым штуцером

1

Отрежьте пластиковую трубку резаком
587 258. На рисунке приведены
требуемые размеры трубок.

A: Длина = 106 мм

B: Длина = 151 мм

A

B

B

1

2

7

 3

9

8

2

Удерживая трубку в клещах 587 956,
присоедините штуцер.

127

 396

3

Забейте штуцер легкими ударами
пластмассовой киянки.

ВНИМАНИЕ! Запрещается использовать
молоток с металлическим бойком.

ВНИМАНИЕ! Избегайте перегибать
пластиковые трубки под острым углом.
Образовавшееся сужение сечения трубки
может затруднить прохождение потока
топлива.

Диаметр

Минимальный диаметр
(внутренний) изгиба трубки

6 мм

35 мм

12 мм

95 мм

Руководство по монтажу

03:04-08

ã

9

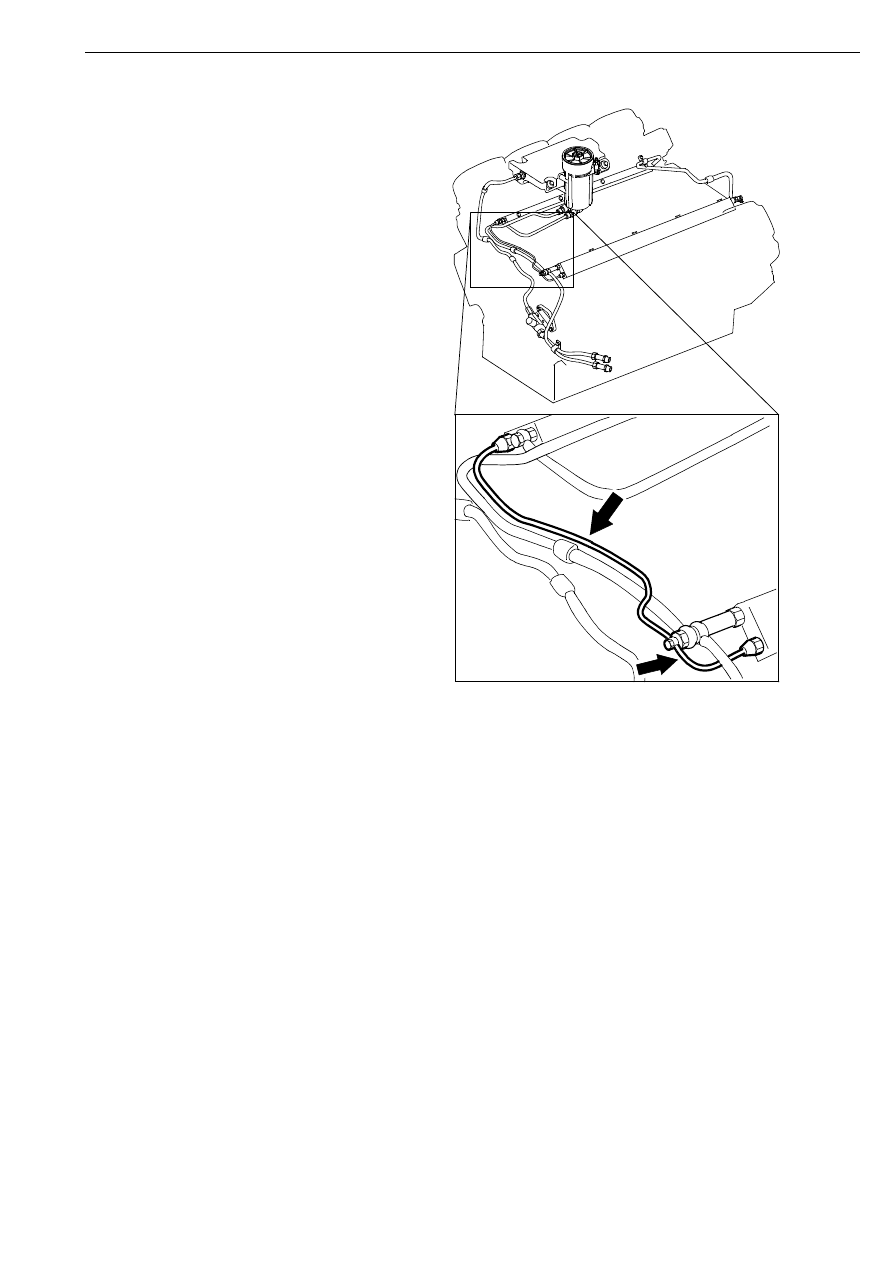

16-литровый двигатель

Сливная магистраль в сборе поставляется в
запасные части. При монтаже следуйте
инструкциям на рисунке.

12

7 055

ВНИМАНИЕ!

Не следует использовать вместо сливной
магистрали в сборе пластиковую трубку,
поставляемую в бухте, поскольку имеется
опасность повреждения магистрали при
контакте с другими элементами двигателя.

Руководство по монтажу



1 714 495

03:04-09

Издание 1

ru
