Двигатели Scania четвёртой серии. Руководство - часть 131

03:04-05

23

24

03:04-05

Электронная
система управления
топливоподачей
EDC S6

Общие сведения

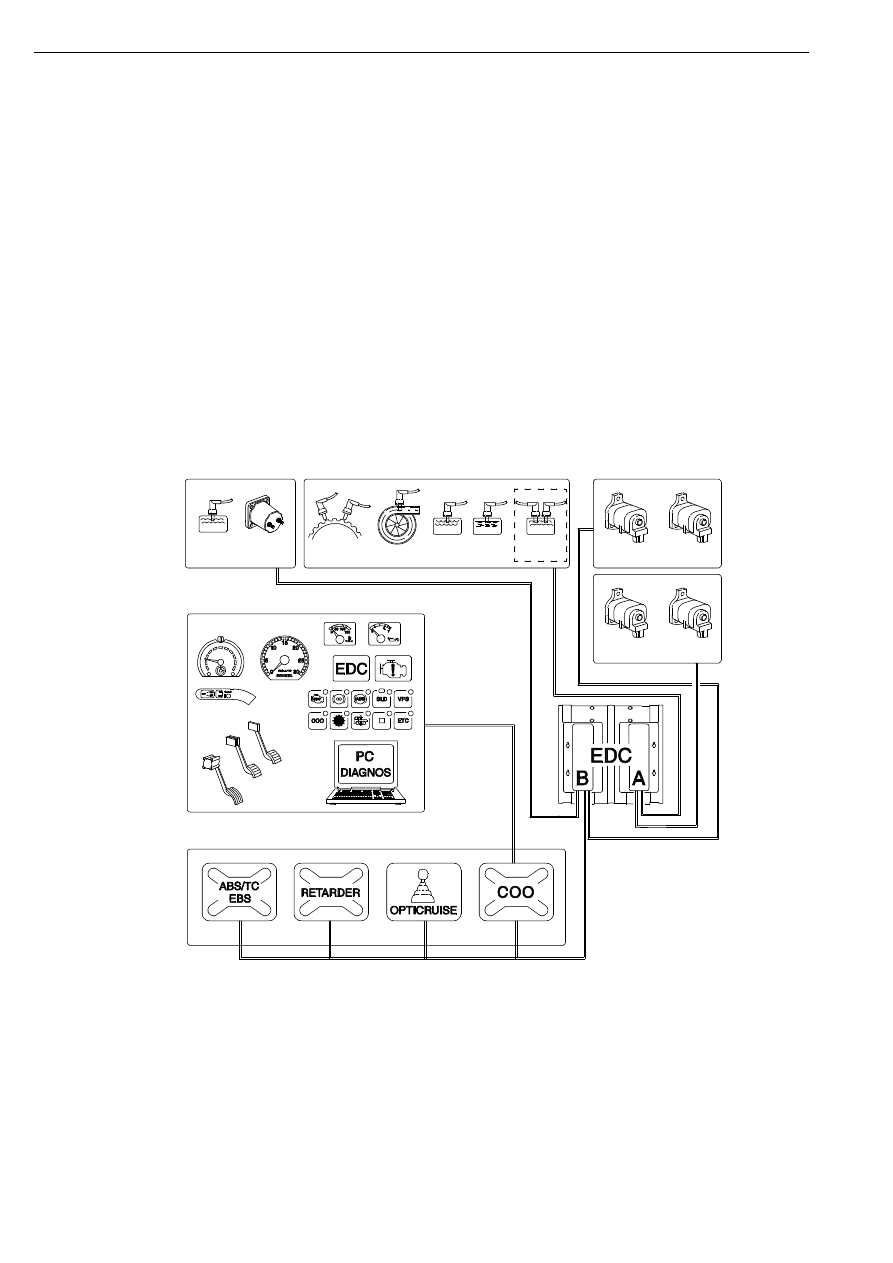

На рисунке показано, с какими узлами и
системами взаимодействует блок управления
EDC. Связь с некоторыми блоками управления
осуществляется через блок-координатор.

Связь с элементами, расположенными в зоне рабочего места водителя, происходит через блок-
координатор (COO).

3

4

5

6

1

7

8

9

10

11

2

12

13

14

15

126

 735

Электронная система управления топливоподачей EDC S6. Общие сведения

03:04-05

25

1

Датчик давления подачи и температуры
топлива

2

Клапан отсечки топлива

3

Два датчика частоты вращения
коленвала двигателя

4

Датчик давления наддува и
температуры воздуха во впускном
коллекторе

5

Датчик температуры охлаждающей
жидкости

6

Датчик давления масла

7

Датчики давления топлива (для каждого
блока насос-форсунок) – только на
автомобилях, выпущенных до ноября
2001 года

8

Электромагнитный клапан
регулирования цикловой подачи топлива,
передний блок насос-форсунок

9

Электромагнитный клапан
регулирования опережения впрыскивания,
передний блок насос-форсунок

10 Электромагнитный клапан

регулирования цикловой подачи топлива,
задний блок насос-форсунок

11 Электромагнитный клапан

регулирования опережения впрыскивания,
задний блок насос-форсунок

12 Блок управления ABS/TC и EBS

13 Блок управления гидрозамедлителем

14 Блок управления системой Opticruise

15 Блок-координатор, соединяющий

систему EDC с элементами,
расположенными в зоне рабочего места
водителя

Электронная система управления топливоподачей EDC S6. Общие сведения

26

03:04-05

Элементы системы EDC, расположенные на двигателе

11

1

2

3

3

4

4

5

8

6

7

9

10

126

 736

1

Блок управления EDC

2

Клапан отсечки топлива

3

Электромагнитные клапаны
регулирования цикловой подачи топлива

4

Электромагнитные клапаны
регулирования опережения впрыскивания
топлива

5

Датчик давления топлива в переднем
блоке насос-форсунок, цилиндры 1-3*

6

Датчик давления наддува и
температуры воздуха во впускном
коллекторе

7

Датчик давления подачи и температуры
топлива

8

Датчик давления топлива в заднем блоке
насос-форсунок, цилиндры 4-6*

9

Датчик температуры охлаждающей
жидкости

10 Два датчика частоты вращения

коленвала

11 Датчик давления масла

* Датчики давления топлива установлены только на автомобилях, выпущенных до ноября 2001
года.

Электронная система управления топливоподачей EDC S6. Элементы системы EDC, расположенные на двигателе
