Двигатели Scania четвёртой серии. Руководство - часть 130





03:04-05

19

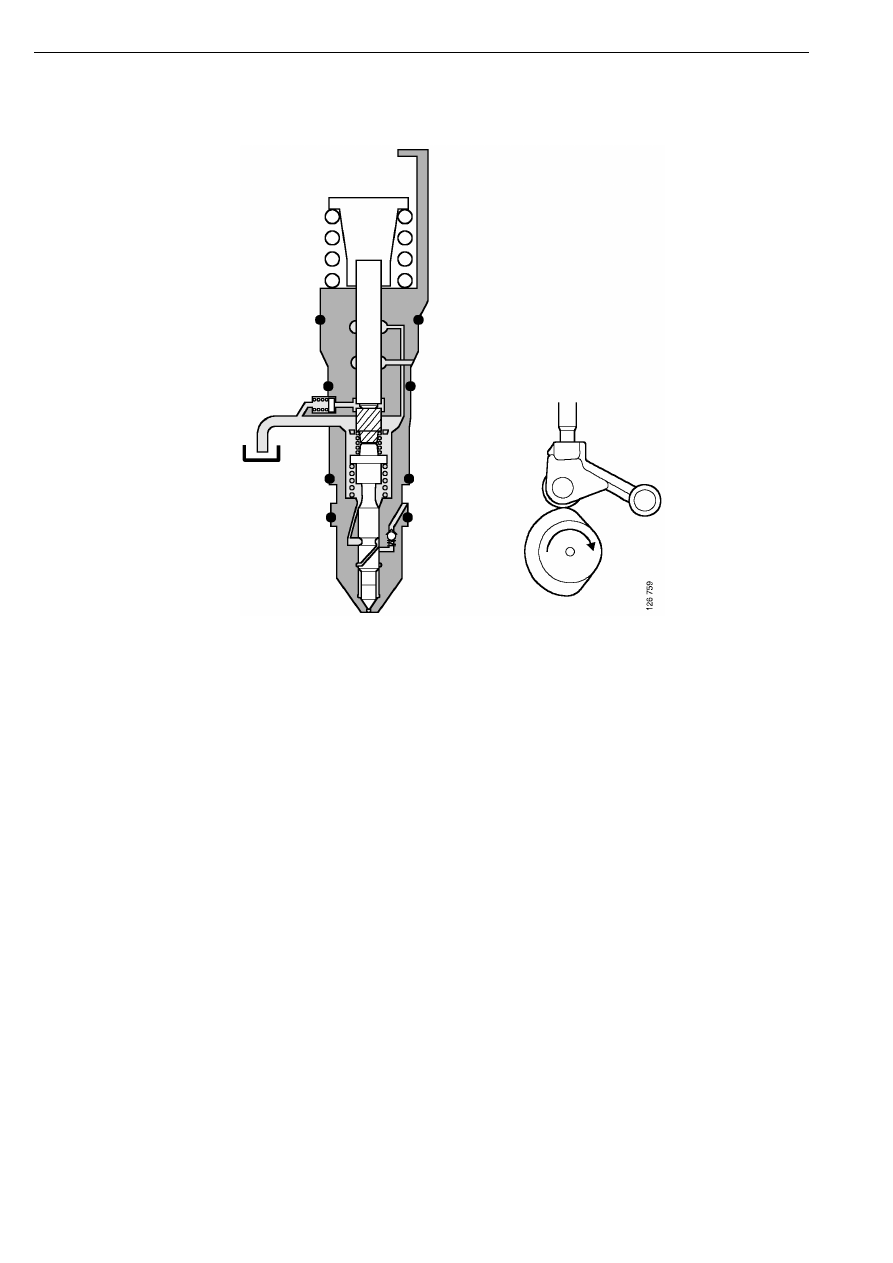

Фаза 4

Электромагнитный клапан регулирования
опережения впрыскивания открывается, и
происходит заполнение топливом
управляющей полости насос-форсунки.
Средний плунжер под действием давления
поступающего топлива опускается вниз к
нижнему плунжеру.

Заполнение предназначенным для
впрыскивания топливом камеры
распылителя должно завершиться до того,
как нижний плунжер перекроет подводящий
канал.

Топливная система HPI. Узлы топливной системы

20

03:04-05

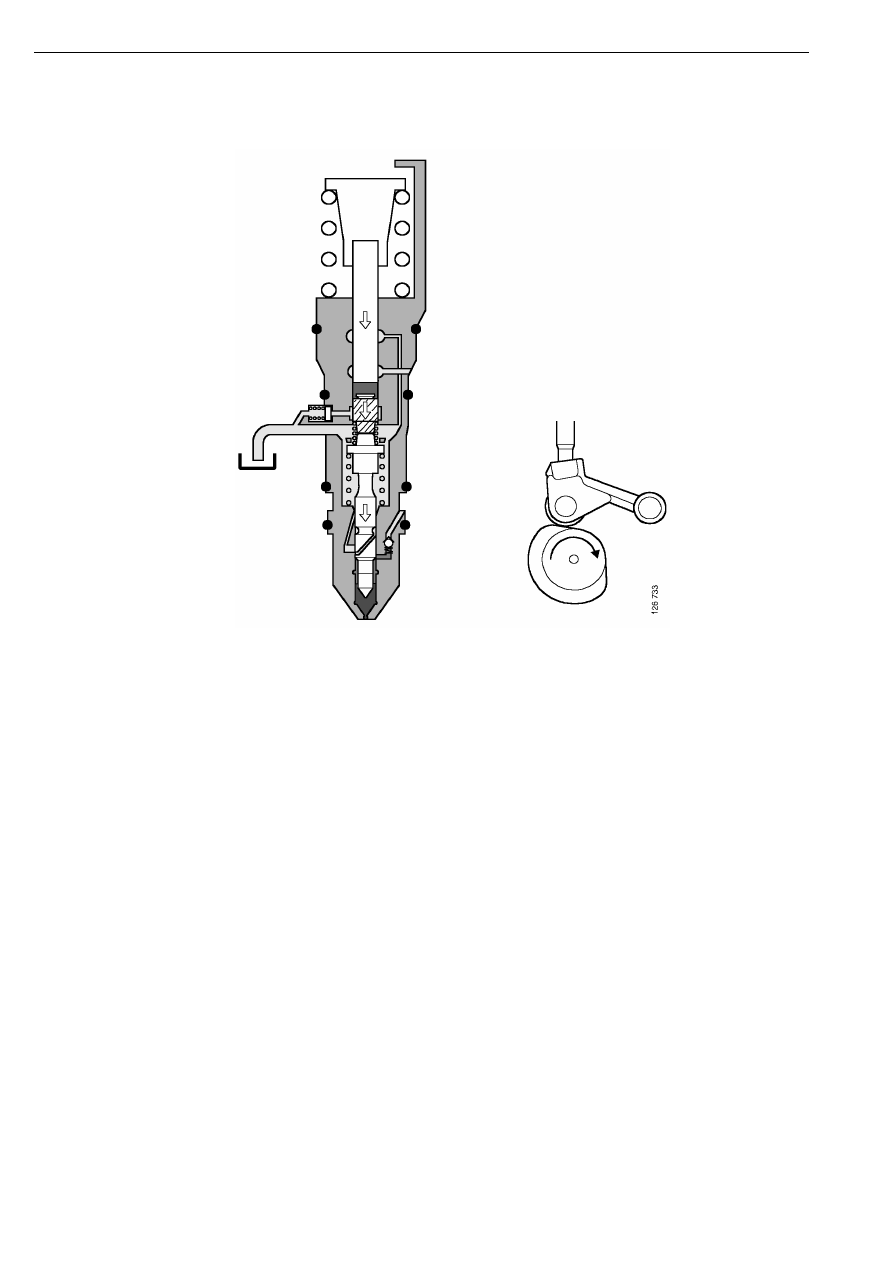

Фаза 5

Верхний плунжер насос-форсунки опускается
вниз коромыслом под действием кулачка
распределительного вала. Средний плунжер
также опускается вниз за счет давления
топлива, заключенного в полости между
верхним и средним плунжерами. Средний
плунжер упирается в нижний плунжер.

Все три плунжера начинают опускаться
вместе.

Нижний плунжер сжимает воздух, который
прошел в распылитель насос-форсунки во
время такта сжатия в цилиндре двигателя.
Как только давление в полости распылителя
начинает превышать давление воздуха в
камере сгорания, плунжер вытесняет воздух
обратно в цилиндр. Впрыскивание
начинается, когда нижний плунжер вытеснил
из полости распылителя весь воздух и там
осталось только топливо.

Топливная система HPI. Узлы топливной системы

03:04-05

21

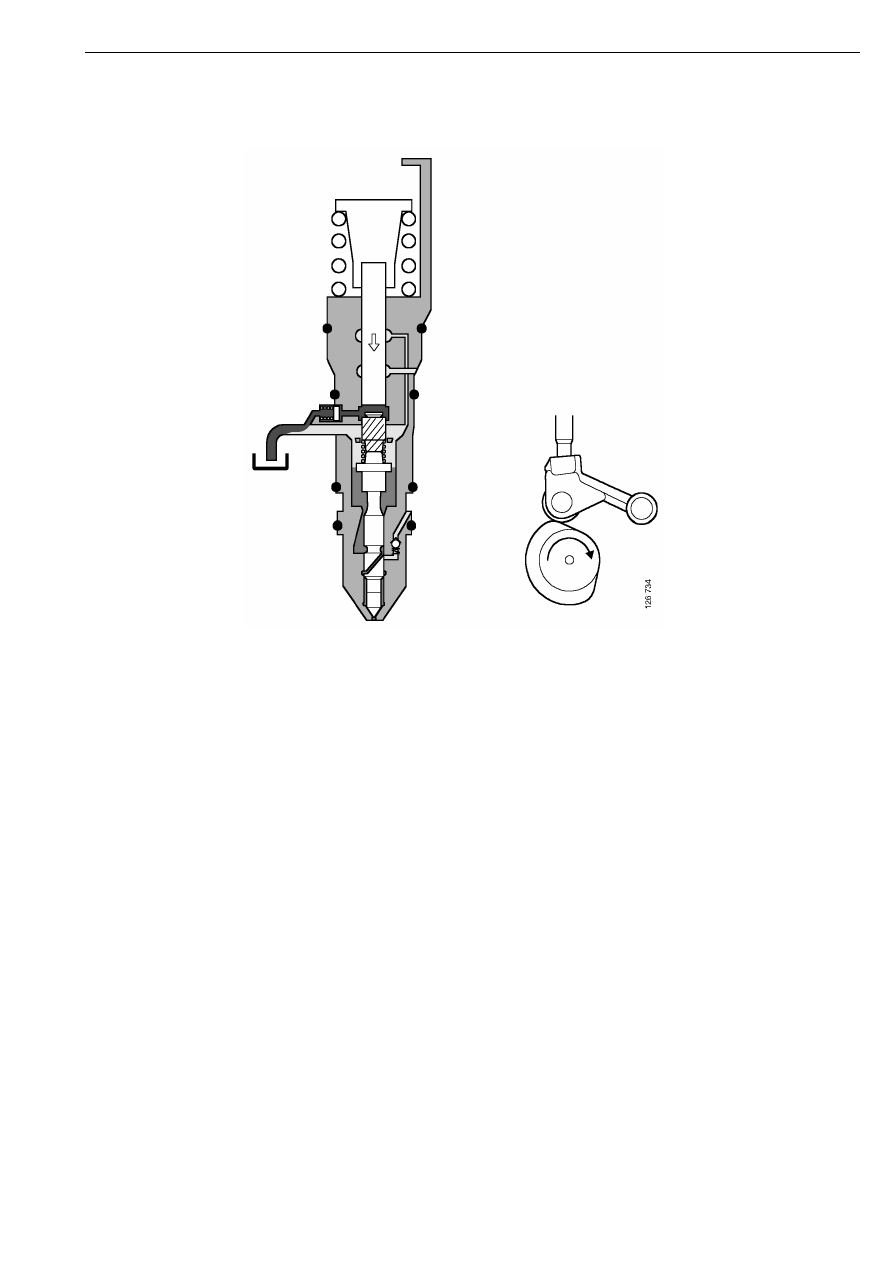

Фаза 6

Впрыскивание топливо завершено. Нижний
плунжер находится в самом нижнем
положении. Кулачок распределительного
вала через коромысло продолжает опускать
вниз верхний плунжер.

Средний плунжер находится в положении,
когда сливной канал открыт. Топливо из
управляющей полости, которая обеспечивает
регулирование опережения впрыскивания,
поступает в сливной канал через открытый
подпорный клапан.

В этом положении плунжеров остаточное
давление топлива, заключенного в камере
распылителя, падает за счет сброса топлива в
сливной канал через канал в нижнем
плунжере.

Топливная система HPI. Узлы топливной системы

22

03:04-05

Фаза 7

Кулачок распределительного вала через
толкатель, штангу и коромысло
обеспечивает закрытое состояние насос-
форсунки.

Топливная система HPI. Узлы топливной системы
