28

©

03:04-04

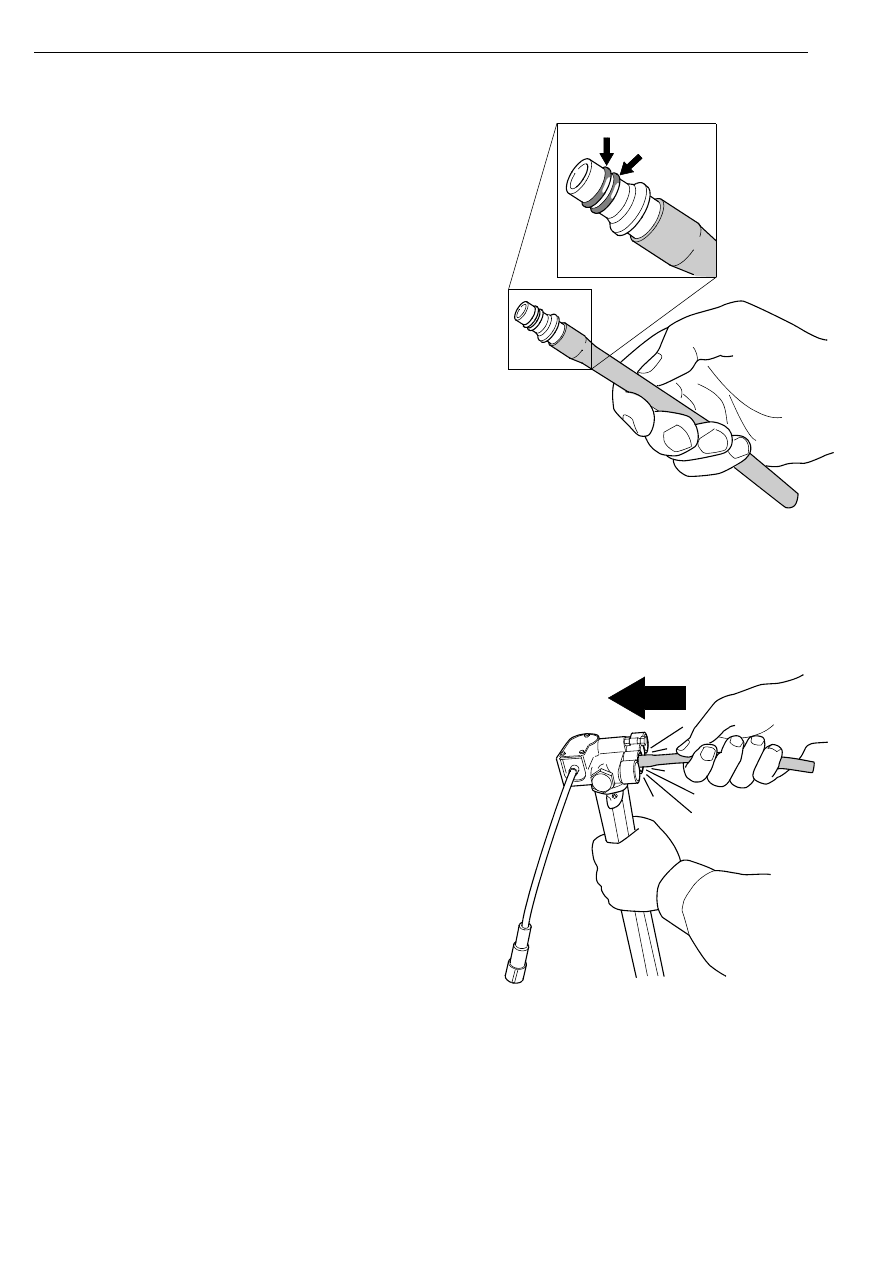

Установка

1

Убедитесь в том, что уплотнительные
кольца топливопровода не повреждены, и
смажьте их. Для смазки колец можно
использовать дизельное топливо или
специальную смазку (красного цвета),
предназначенную для уплотнительных
колец. Также проверьте исправность
стопорных колец в топливозаборнике.

126 03

5

2

Вставьте топливопровод в отверстие
топливозаборника и нажмите на трубку
до щелчка.

12

6 036

Топливопровод

03:04-04

©

29

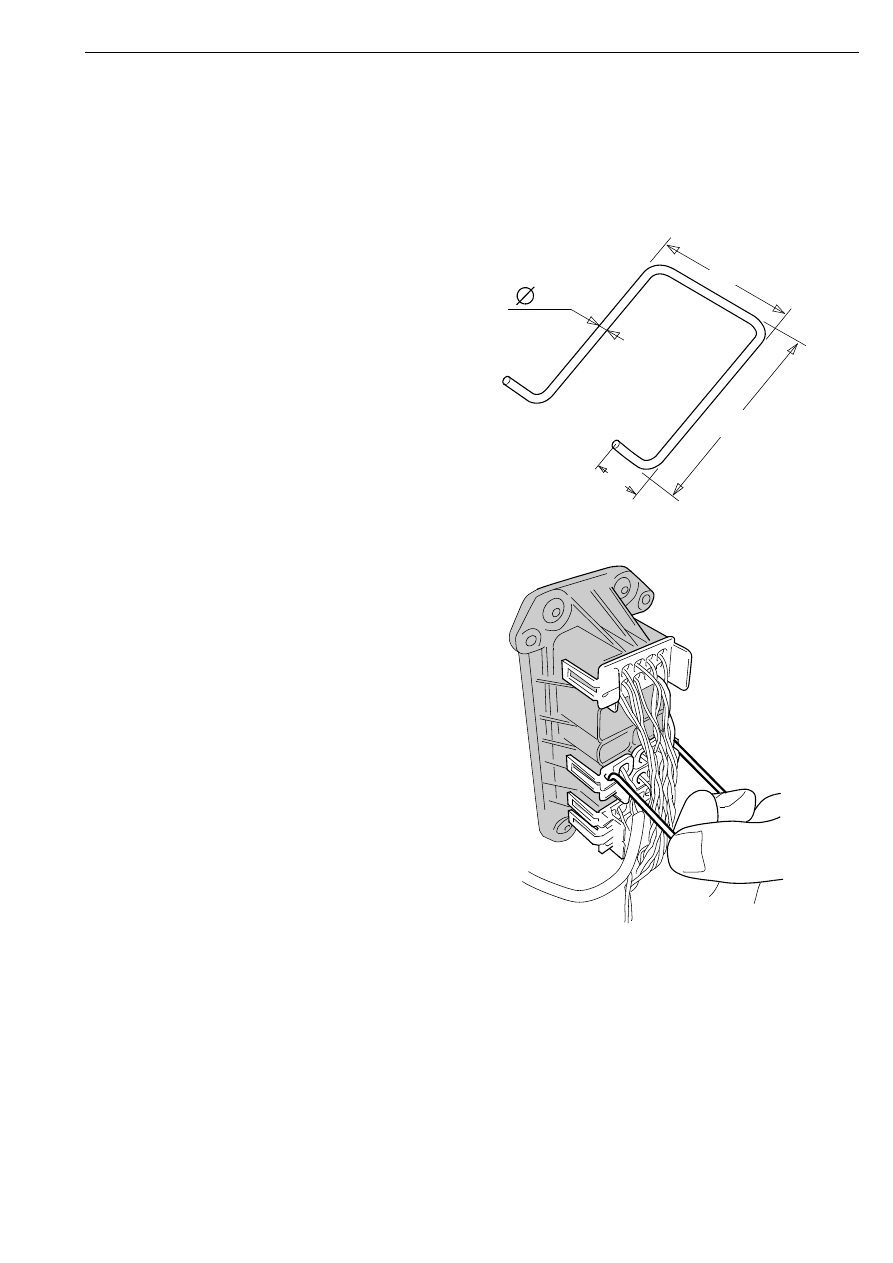

Электрические разъемы
на блоке управления

Снятие

Для того чтобы облегчить демонтаж
разъемов, рекомендуется использовать
простое приспособление из стальной
проволоки, показанное на рис.

15

2.5

42

60

127

 2

1

0

1

2

7

 2

1

1

Электрические разъемы на блоке управления

1 713 530

03:04-05

Издание  2

ru

Топливная система Scania HPI с

блоком управления EDC S6

Техническое описание

EDC

S6

126

 719

2

03:04-05

Оглавление

Предупреждение

......................................................................................... 3

Топливная система HPI

Общие сведения о системе ........................................ 4
Гидравлическая схема топливной системы ........... 6
Цикловая подача топлива и опережение
впрыскивания ............................................................... 9
Узлы топливной системы ........................................ 10
Топливоподкачивающий насос .............................. 10
Топливный фильтр.................................................... 11
Регулятор давления топлива ................................... 12
Гидравлический демпфер ........................................ 12
Топливная рампа ....................................................... 13
Насос-форсунка ..........................................................14

Электронная система управления
топливоподачей EDC S6

Общие сведения ......................................................... 24
Элементы системы EDC, расположенные на
двигателе ..................................................................... 26
Электромагнитные клапаны .................................. 27
Клапан отсечки топлива V102 ................................ 30
Датчик давления подачи и температуры
топлива T91 ................................................................. 31
Датчики давления топлива T92 и T93 ................... 33
Датчики частоты вращения коленвала
двигателя T74 и T75................................................... 35
Датчик давления наддува и температуры
воздуха во впускном коллекторе T47.................... 37
Датчик температуры охлаждающей
жидкости T33 .............................................................. 39
Датчик давления масла T5....................................... 41
Блок управления EDC E44...................................... 42
Элементы системы EDC, расположенные на
рабочем месте водителя........................................... 49
Органы управления системой круиз-
контроля ...................................................................... 51
Сигнализатор неисправности и вывод кодов
неисправностей .......................................................... 55
Взаимодействие системы EDC с другими
системами .................................................................... 59
