Двигатели Scania четвёртой серии. Руководство - часть 123





20

©

03:04-04

4

Удалите воздух из топливной системы,
как описано в разделе "Удаление воздуха
из топливной системы".

Примечание: Все работы, связанные с
разгерметизацией топливной системы,
необходимо выполнять в следующей
очередности:

Запустите двигатель и проверьте наличие
утечки топлива. Дождитесь, пока двигатель
не начнет работать ровно.

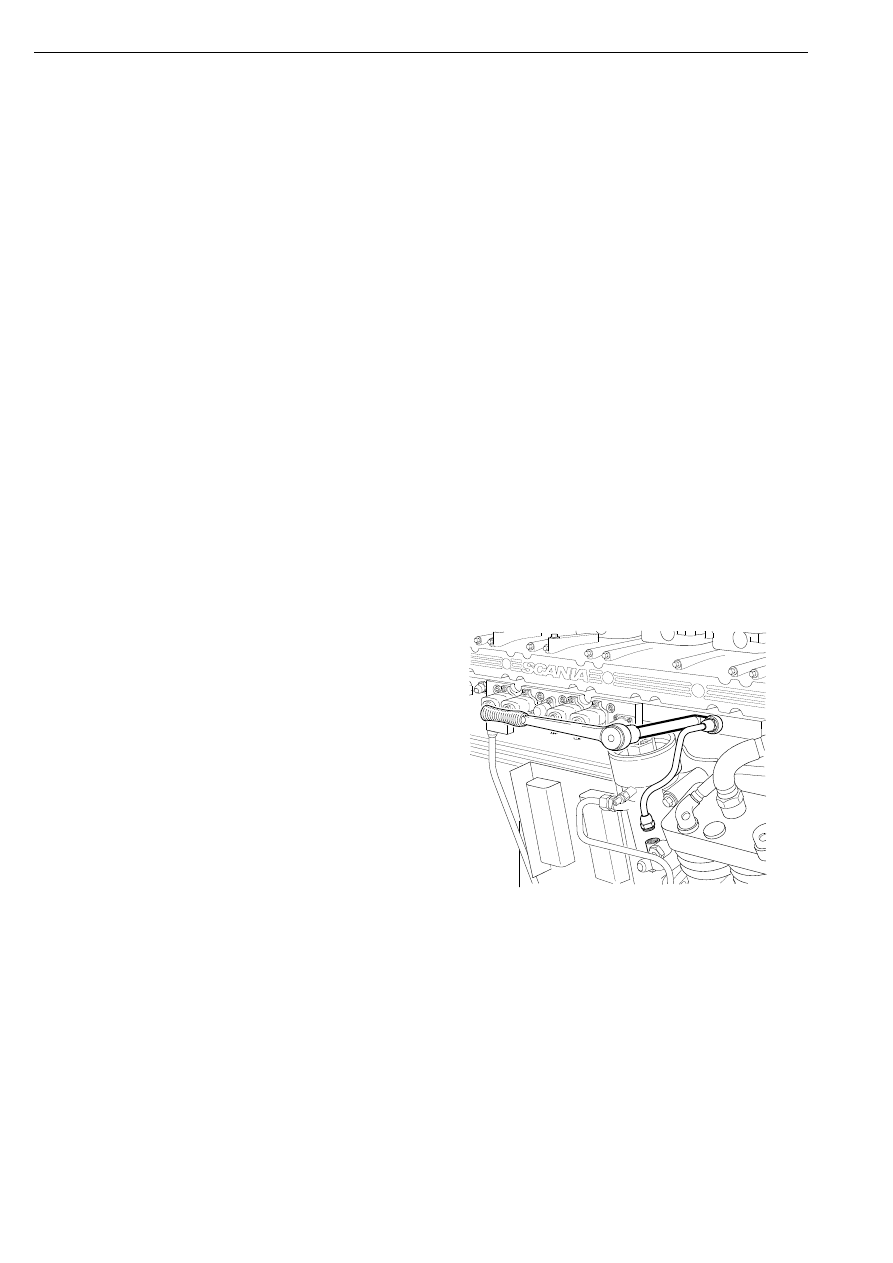

Снятие топливопровода между
топливным фильтром и топливной
рампой

При снятии топливопровода между
топливным фильтром и топливной рампой
доступ к штуцеру на рампе будет затруднен.
Для облегчения снятия сначала отверните
штуцер на топливном фильтре, затем с
помощью специального изогнутого ключа
98 681 отверните штуцер на топливной рампе.

126

 7

1

7

Замена топливного фильтра

03:04-04

©

21

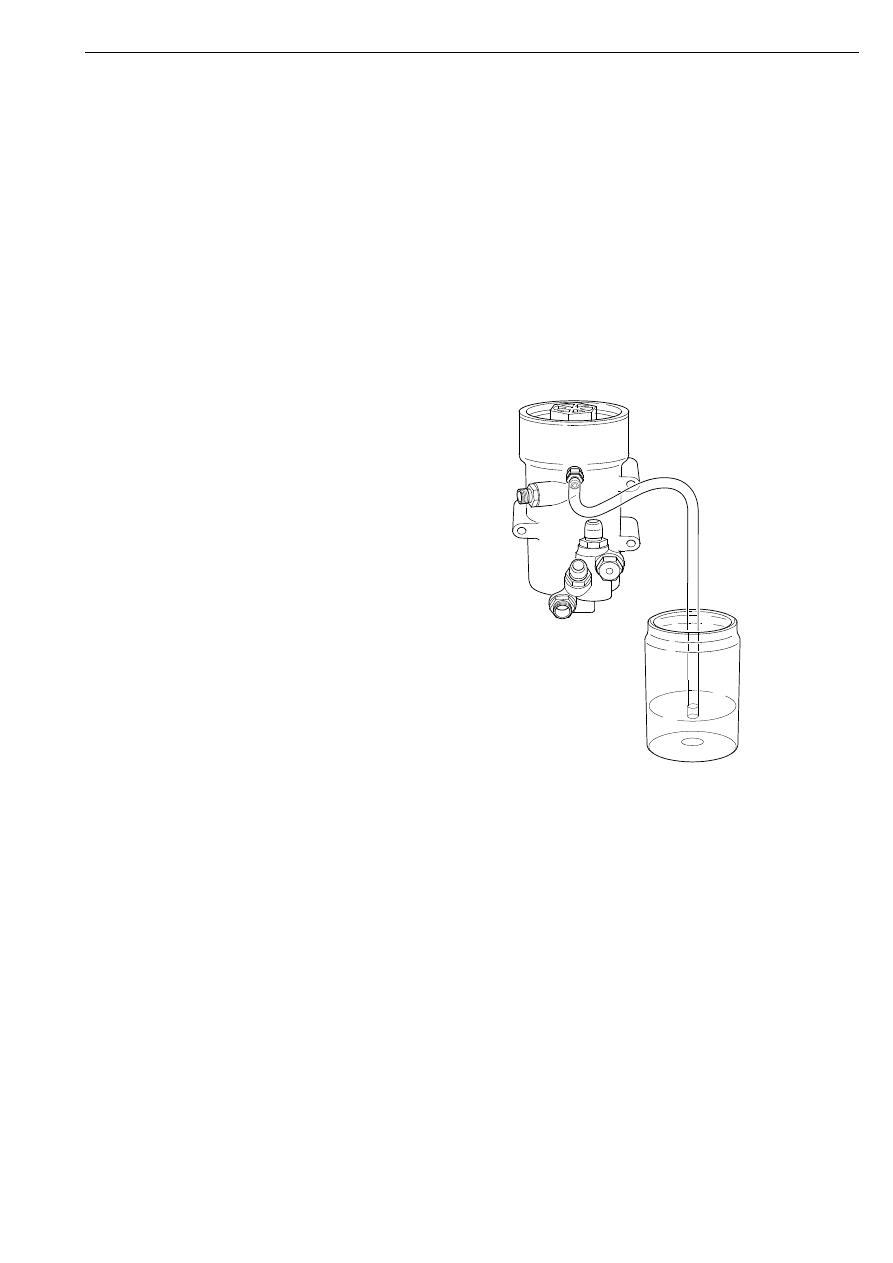

Удаление воздуха из топливной системы

1

Наденьте прозрачную пластиковую
трубку на клапан выпуска воздуха,
расположенный на корпусе топливного
фильтра.

ВНИМАНИЕ! Не допускайте непрерывную
работу стартера дольше 30 секунд.

2

Полностью откройте клапан выпуска
воздуха и включите стартер.
Проворачивайте коленчатый вал до
полного удаления воздуха из топливной
системы.

Струя топлива должна быть сплошной и
не содержать пузырьков воздуха.

3

Закройте клапан выпуска воздуха и
снимите пластиковую трубку.

4

Запустите двигатель и проверьте его на
наличие утечек топлива.

B 119

292

Удаление воздуха из топливной системы

22

©

03:04-04

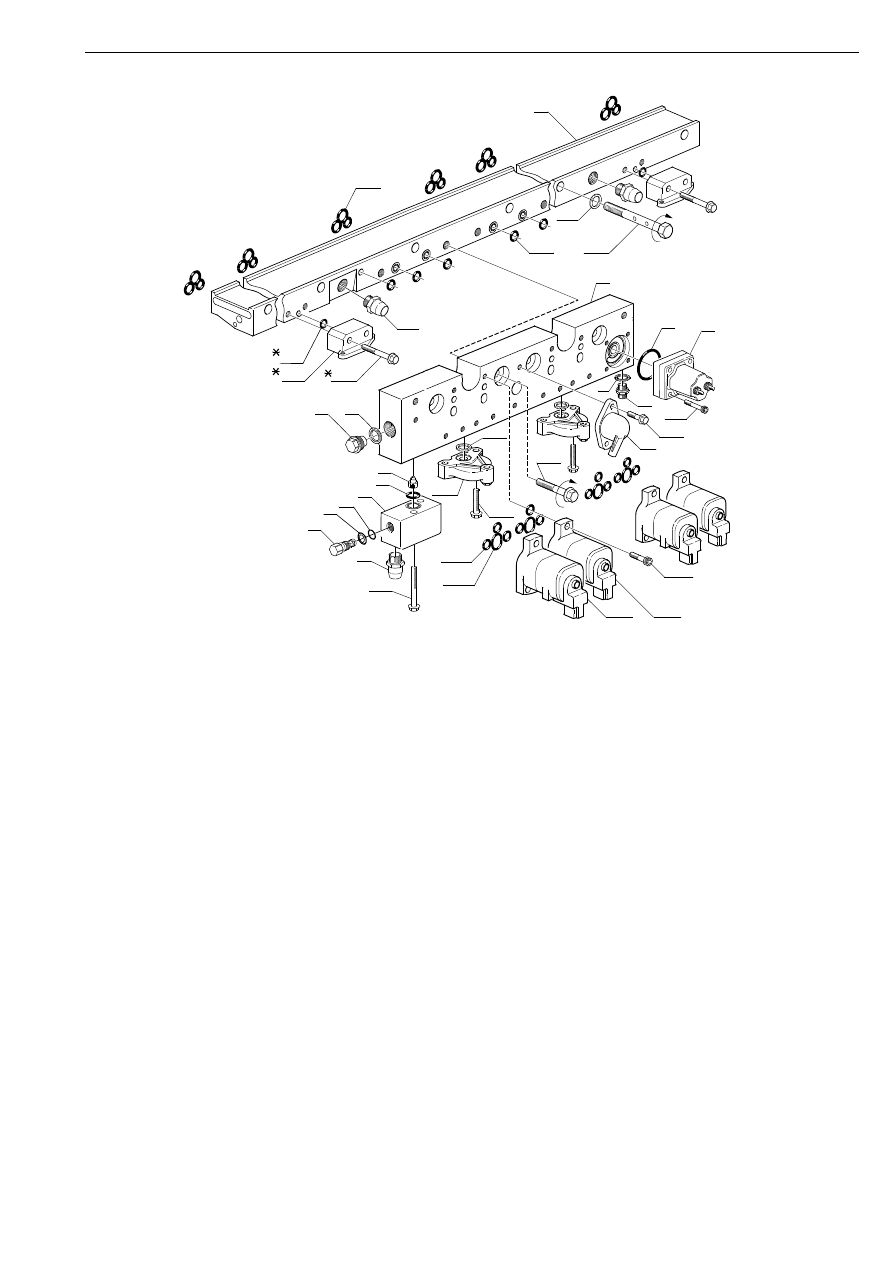

Топливная рампа, блок клапанов и электромагнитные
клапаны

Снятие и установка

Дополнительные указания, касающиеся
отдельных позиций на рисунке

Поз.

Наименование

Примечание

4

Уплотнения

Проверьте правильность установки
уплотнений.

13

Полый болт

Момент затяжки 23 Нм

18

Клапан отсечки топлива

Клапан отсечки топлива включает в себя
несколько свободно устанавливаемых
незакрепленных элементов. При
отсоединении клапана эти элементы
отделяются. Сборка клапана описана ниже.

28

Болт

Момент затяжки 26 Нм

Топливная рампа, блок клапанов и электромагнитные клапаны

03:04-04

©

23

1

Топливная рампа

2

Кронштейн*

3

Штуцер
топливопровода

4

Уплотнения

5

Уплотнительное
кольцо*

6

Уплотнительное кольцо

7

Уплотнение

8

Болт*

9

Электромагнитные
клапаны цикловой
подачи топлива

10 Электромагнитные

клапаны опережения
впрыска

11 Болт

12 Болт

13 Полый болт

14 Блок клапанов

15 Пробка

16 Уплотнение

17 Уплотнительное кольцо

18 Клапан отсечки

топлива

19 Распылитель

20 Уплотнительное кольцо

21 Блок клапанов

22 Предохранительный

клапан

23 Штуцер

топливопровода

24 Болт

25 Уплотнение

26 Гидравлический демпфер

27 Болт

28 Болт

29 Уплотнение

30 Штуцер

31 Болт

32 Датчики

33 Уплотнительное кольцо

34 Уплотнительное кольцо

35 Стопорное кольцо

36 Фильтр

26 Nm

36

35

12 (4x)

9 (2x)

10 (2x)

11 (12x)

8 (4x)

1

2 (2x)

3 (2x)

4 (6x)

5 (2x)

6 (5x)

7 (6x)

13 (6x)

14

15

16

17

18

19

20

21

22

23

24 (2x)

25 (2x)

26 (2x)

27 (4x)

28 (4x)

29

30

31 (2x)

32

33 (12x)

34 (4x)

23 Nm

126 71

8

* Устанавливается только на автомобили с датчиками давления топлива.

Топливная рампа, блок клапанов и электромагнитные клапаны
