Двигатели Scania четвёртой серии. Руководство - часть 122





16

©

03:04-04

Обеспечение баланса
цилиндров

Как правило, неисправность связана с теми
цилиндрами, которые имеют более высокую
цикловую подачу топлива, чем остальные.
Поэтому поиск неисправности следует
начинать именно с этих цилиндров двигателя.

Неисправность электромагнитного
клапана опережения впрыска
топлива

Если один из электромагнитных клапанов
опережения впрыска топлива неисправен,
блок управления увеличит цикловую подачу
топлива в цилиндры соответствующей
группы.

В показанном на рисунке примере неисправен
электромагнитный клапан задней группы
цилиндров (4-й, 5-й и 6-й цилиндры). Этот
электромагнитный клапан подлежит замене.

Если неисправен электромагнитный клапан
опережения впрыска топлива, при работе
двигателя на холостом ходу при частоте
1500 об/мин будет наблюдаться повышенное
дымление двигателя (белый дым).

1

2

3

4

5

6

0

20

-20

-12

-10

-13

4

11

20

12

7 2

0

7

Обеспечение баланса цилиндров

03:04-04

©

17

Неисправность впускного или
выпускного клапана

При наличии неисправного впускного или
выпускного клапана блок управления
увеличит цикловую подачу топлива в
цилиндр с неисправным клапаном.

В показанном на рисунке примере неисправен
один из клапанов 6-го цилиндра.

1

2

3

4

5

6

0

20

-20

20

-5

-2

1

27 208

-8

-5

-1

Неисправность насос-форсунки

Если насос-форсунка не открывается в фазе
заполнения топливом, блок управления
увеличит цикловую подачу топлива в этот
цилиндр (в данном примере - в 5-й цилиндр).

В показанном на рисунке примере неисправна
насос-форсунка пятого цилиндра.

Для того чтобы проверить, поступает ли
вообще в цилиндр топливо, можно измерить
температуру отработавших газов.

1

2

3

4

5

6

0

20

-20

4

18

-2

-19

-2

0

12

7 285

Обеспечение баланса цилиндров

18

©

03:04-04

Замена топливного фильтра

Снятие

Специальные инструменты и
приспособления

1

Откройте клапан выпуска воздуха на
топливном фильтре, для того чтобы
полностью стравить остаточное
давление. Отворачивание крышки
топливного фильтра может быть
затруднено, если в системе осталось
избыточное давление.

Примечание: Топливо, вытекающее из
клапана выпуска воздуха, необходимо
собирать в подходящую емкость.

2

Отверните крышку фильтра, используя
подходящий инструмент с шестигранной
головкой, например, головку 588 475.

Примечание: Запрещается использовать
разводной или рожковый гаечный ключ, так
как это может привести к повреждению
крышки топливного фильтра.

3

Извлеките из корпуса фильтра крышку
вместе с фильтрующим элементом,
подняв ее вверх. После извлечения
фильтрующего элемента корпус
топливного фильтра опорожнится от
топлива автоматически (медленно).

Примечание: Если дренажный канал не
действует, остатки топлива следует удалить
вручную.

4

Отверните предохранительный клапан и
продуйте сетчатый фильтр (в корпусе
фильтра) сжатым воздухом.

5

Протрите начисто дно корпуса
топливного фильтра.

Номер

Наименование

Рисунок

Комплект инструментов

588 475

Втулка

Тележка для проведения
технического
обслуживания

118 268

6

Извлеките старый фильтрующий
элемент из крышки фильтра, осторожно
отогнув его в сторону.

Замена топливного фильтра

03:04-04

©

19

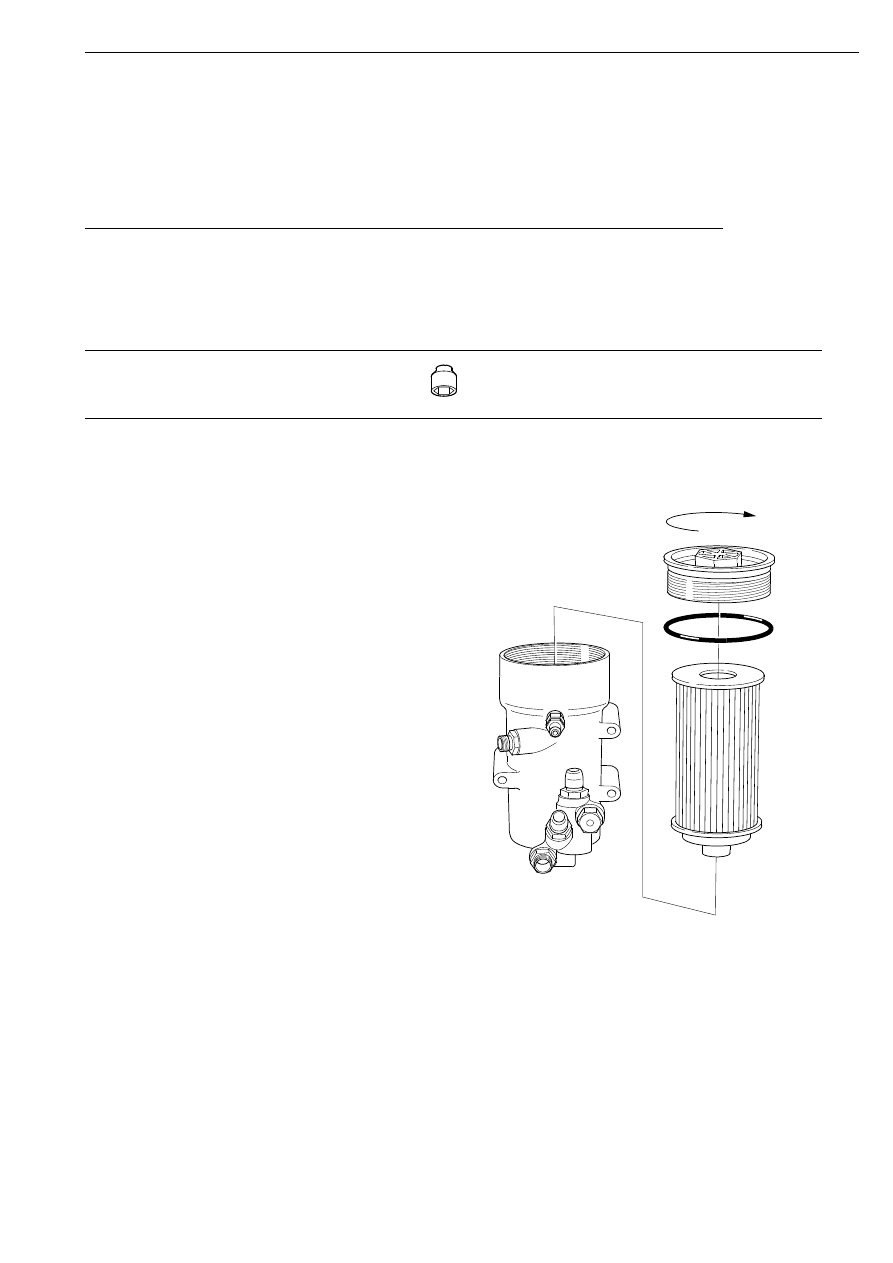

Установка

Моменты затяжки резьбовых соединений

Специальные инструменты и
приспособления

1

Установите на крышку новое
уплотнительное кольцо. Смажьте
уплотнительное кольцо специальной
смазкой 1 402 039.

2

Нажав, установите новый фильтрующий
элемент в защелкивающийся фиксатор в
крышке.

ВНИМАНИЕ! Необходимо сначала
установить фильтрующий элемент в крышку,
а затем вставлять его в корпус фильтра. В
противном случае можно повредить
фильтрующий элемент.

3

Нажав вниз, установите фильтрующий
элемент (в сборе с крышкой) в корпус
фильтра. Затяните крышку с помощью
накидного гаечного ключа или торцевой
головки, например, 588 475. Момент
затяжки 25 Нм.

ВНИМАНИЕ! Затягивайте крышку фильтра
предписанным моментом, иначе
фильтрующий элемент может сломаться.
Запрещается использовать разводной или
рожковый гаечный ключ, так как это может
привести к повреждению крышки
топливного фильтра.

Крышка топливного фильтра

25 Нм

Номер

Наименование

Рисунок

Комплект инструментов

588 475

Втулка

Тележка для проведения
технического
обслуживания

118 268

B 119

 29

0

25 Nm

Замена топливного фильтра
