24

©

03:04-04

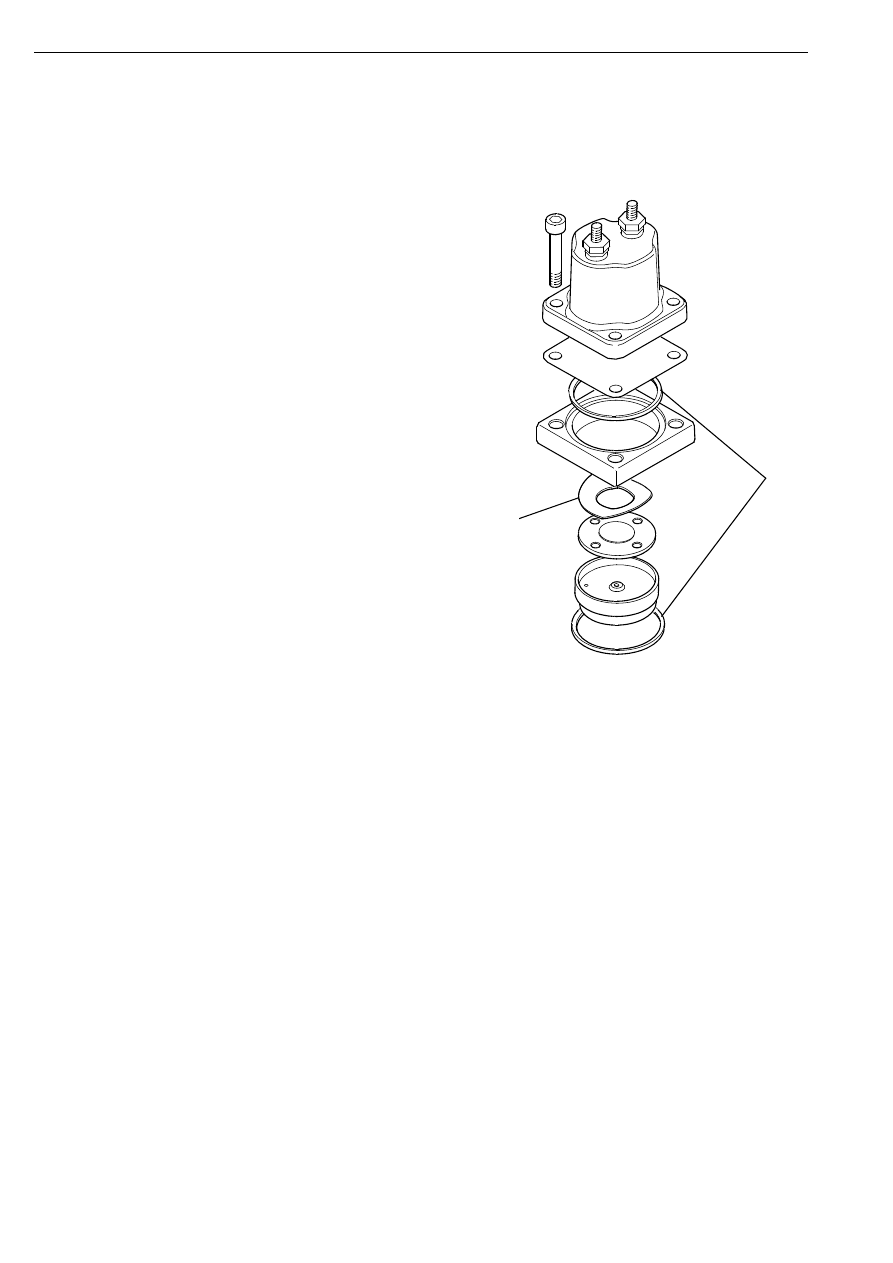

Клапан отсечки топлива

Сборка

Соберите элементы клапана отсечки топлива
в порядке, показанном на рисунке.

Уплотнительные кольца A одинаковые.

ВНИМАНИЕ! Правильно сориентируйте
прокладку В. См. рис. Если прокладка будет
ориентирована неправильно, запуск
двигателя может быть затруднен.

118 3

5

1

A

B

Топливная рампа, блок клапанов и электромагнитные клапаны

03:04-04

©

25

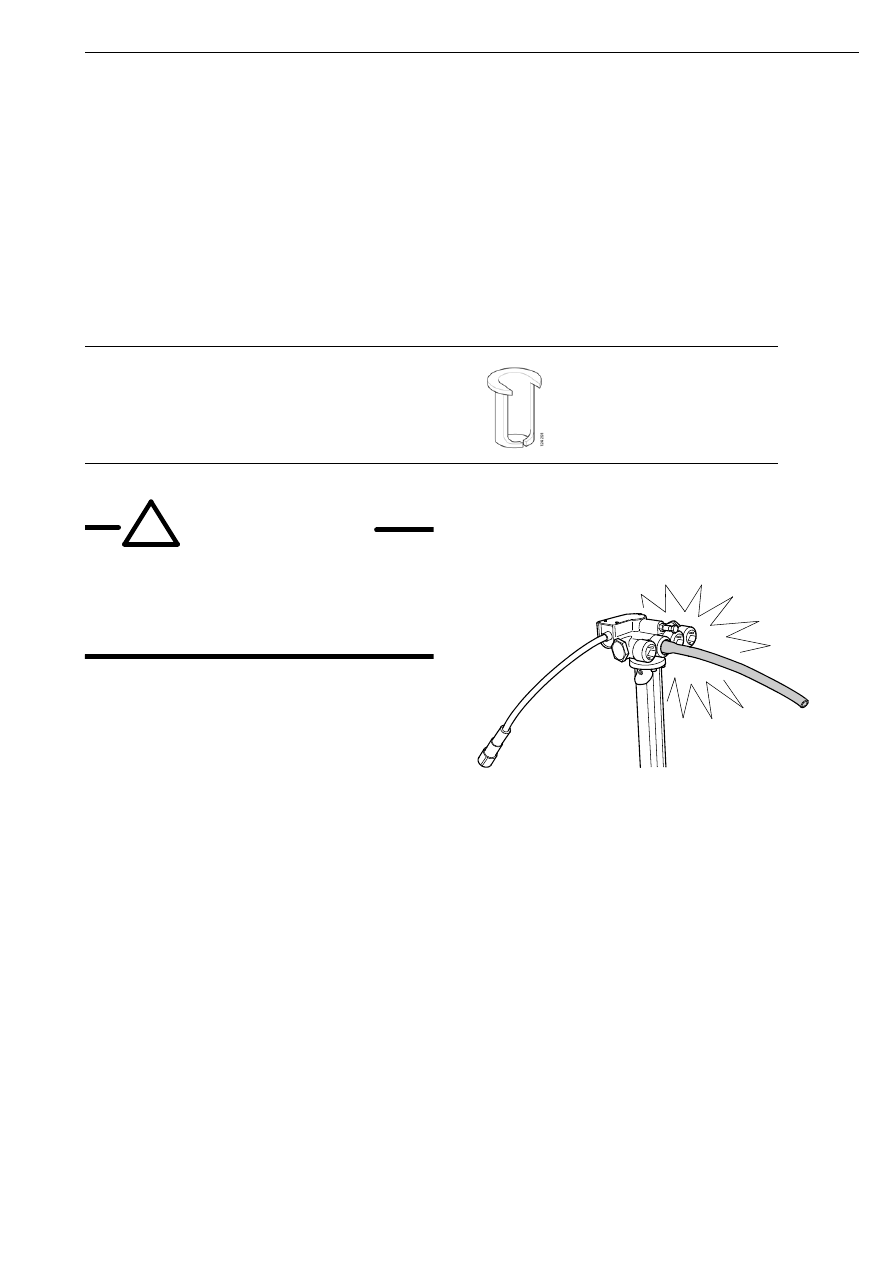

Топливопровод

Снятие

Специальные инструменты и
приспособления

!

ПРЕДOCTEРЕЖЕНИЕ!

В топливопроводах может
присутствовать остаточное давление
топлива. При отсоединении
топливопроводов используйте защитные
очки.

1

Обработайте средством для удаления
продуктов коррозии соединения
топливопроводов на топливозаборнике.

2

Продуйте соединения сжатым воздухом
для удаления грязи.

Примечание: Важно, чтобы топливозаборник
был чистым. Это обеспечит возможность
доступа приспособления для отжатия лапок
фиксирующих втулок.

Номер

Наименование

Рисунок

Комплект
инструментов

99 425

Приспособление для демонтажа

D5-B1

126 03

0

Топливопровод

26

©

03:04-04

3

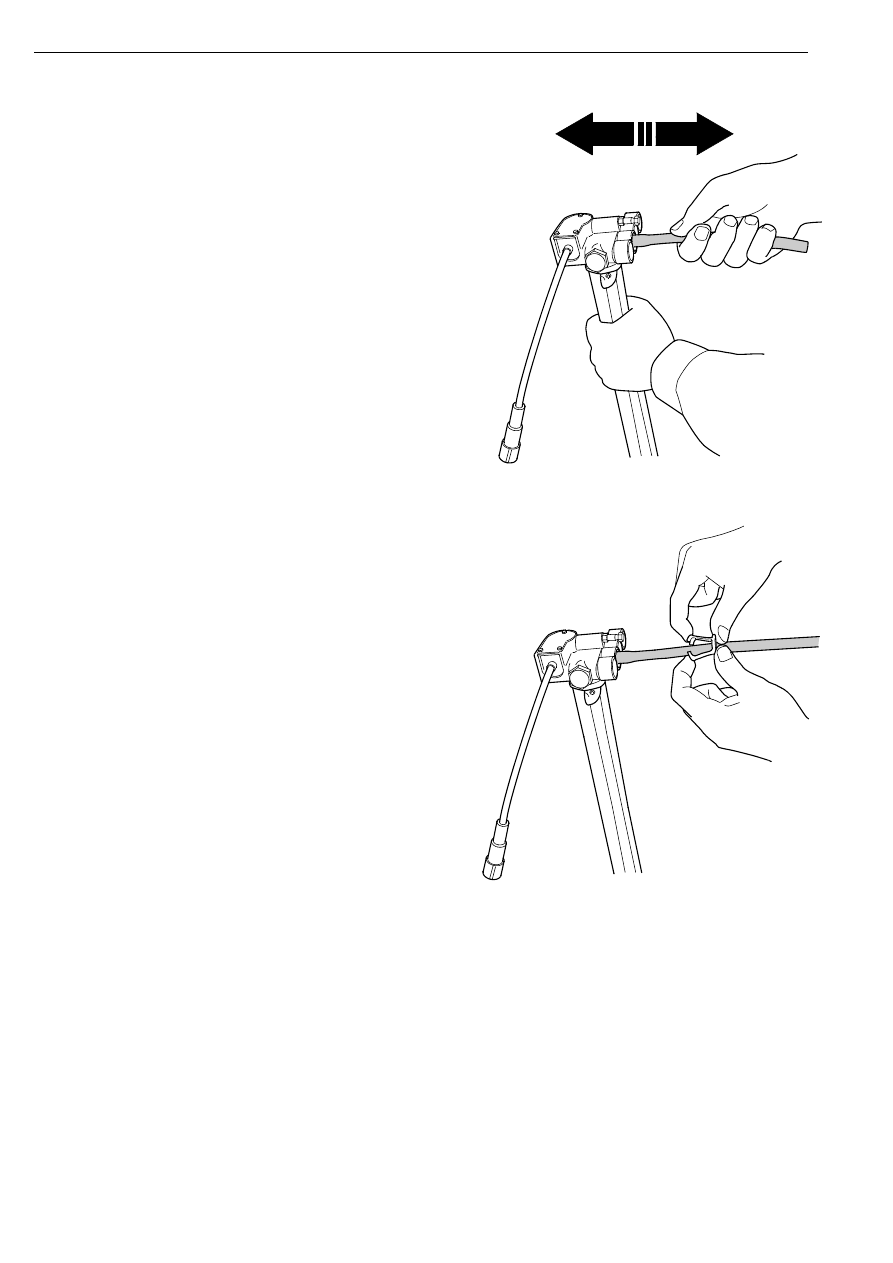

Возьмитесь рукой за топливопровод и
потяните его несколько раз в обе
стороны, чтобы освободить
уплотнительные кольца в
топливозаборнике. Ход топливопровода
должен составлять 1-2 мм.

12

6 0

3

1

4

Наденьте на топливопровод
приспособление.

126

 0

3

2

Топливопровод

03:04-04

©

27

5

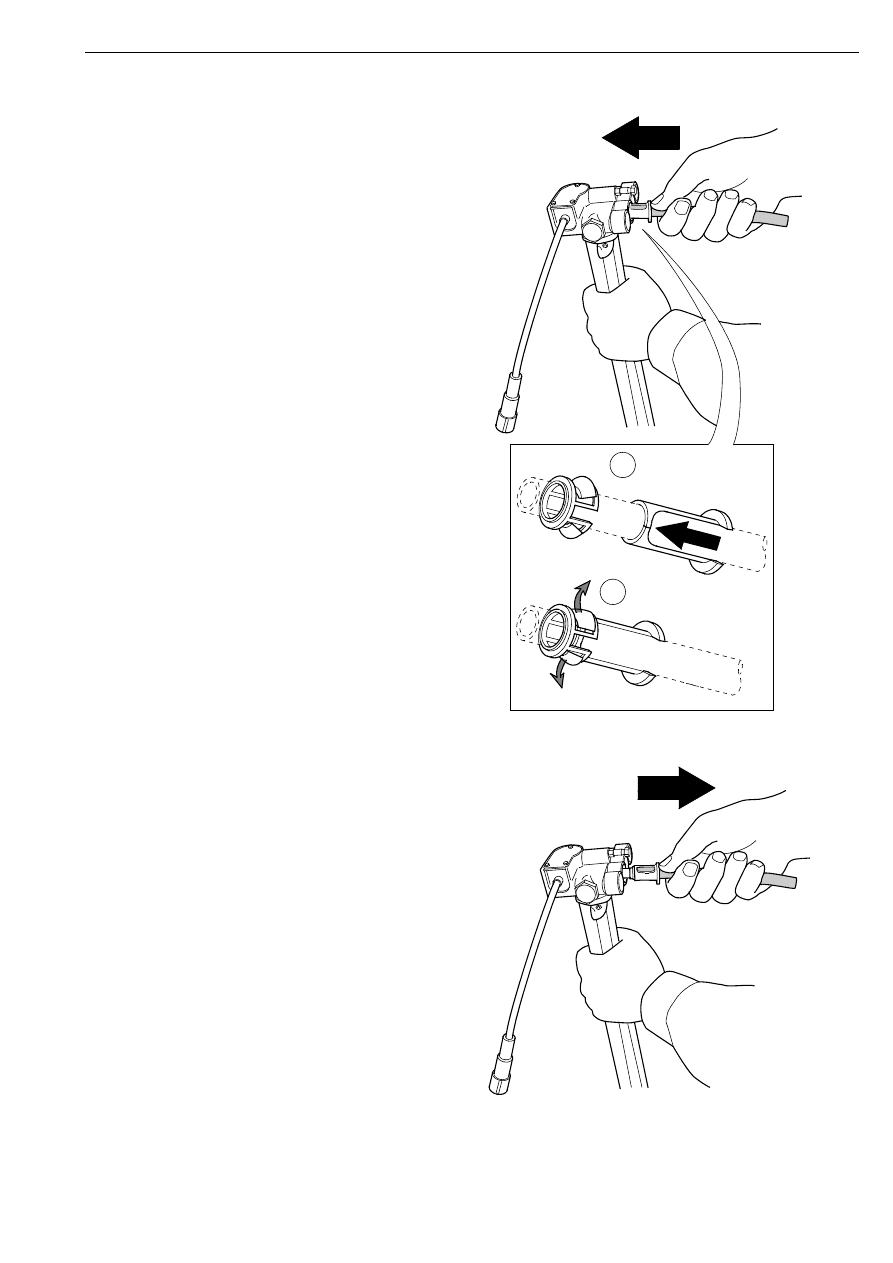

Осторожно нажмите на топливопровод
по направлению к топливозаборнику и
затем нажмите на приспособление в том
же направлении.

Примечание: Не тяните за топливопровод,
когда нажимаете на приспособление.
Фиксаторы топливопровода устроены иначе
по сравнению с традиционными фиксаторами
трубопроводов.

1

2

6

 0

3

3

1

2

6

Вытяните топливопровод вместе с
приспособлением из отверстия
топливозаборника.

Примечание: Приспособление должно
находиться на топливопроводе.

1

26 034

Топливопровод
