03:04-04

©

17

Неисправность впускного или
выпускного клапана

При наличии неисправного впускного или
выпускного клапана блок управления
увеличит цикловую подачу топлива в
цилиндр с неисправным клапаном.

В показанном на рисунке примере неисправен
один из клапанов 6-го цилиндра.

Пример диаграммы для контроля
равномерности работы цилиндров
двигателя (программа "Scania Diagnos").

1

2

3

4

5

6

0

20

-20

20

-5

-2

1

27 208

-8

-5

-1

Неисправность насос-форсунки

Если насос-форсунка не открывается в фазе
заполнения топливом, блок управления
увеличит цикловую подачу топлива в этот
цилиндр (в данном примере - в 5-й цилиндр).

В показанном на рисунке примере неисправна
насос-форсунка пятого цилиндра.

Для того чтобы проверить, поступает ли
вообще в цилиндр топливо, можно измерить
температуру отработавших газов.

Пример диаграммы для контроля
равномерности работы цилиндров
двигателя (программа "Scania Diagnos").

1

2

3

4

5

6

0

20

-20

4

18

-2

-19

-2

0

1

27 285

Равномерность работы цилиндров

18

©

03:04-04

Замена топливного фильтра

Снятие

Приспособления и специальный
инструмент

1

Откройте клапан выпуска воздуха на
топливном фильтре, для того чтобы
полностью стравить остаточное
давление. Отворачивание крышки
топливного фильтра может быть
затруднено, если в системе осталось
избыточное давление.

Примечание: Топливо, вытекающее из
клапана выпуска воздуха, необходимо
собирать в подходящую емкость.

2

Отверните крышку фильтра, используя
подходящий инструмент с шестигранной
головкой, например, головку 588 475.

Примечание: Запрещается использовать
разводной или рожковый гаечный ключ, так
как это может привести к повреждению
крышки топливного фильтра.

3

Извлеките из корпуса фильтра крышку
вместе с фильтрующим элементом,
подняв ее вверх. После демонтажа
фильтрующего элемента корпус
топливного фильтра опорожнится от
топлива автоматически (медленно).

Примечание: Если дренажный канал не
действует, остатки топлива должны быть
удалены вручную.

4

Отверните предохранительный клапан и
продуйте сетчатый фильтр (в корпусе
фильтра) сжатым воздухом.

5

Протрите начисто дно корпуса
топливного фильтра.

Номер

Наименование

Рисунок

Комплект инструментов

588 475

Головка

Тележка для проведения
технического
обслуживания

118 268

6

Извлеките старый фильтрующий
элемент из крышки фильтра, осторожно
отогнув его в сторону.

Замена топливного фильтра

03:04-04

©

19

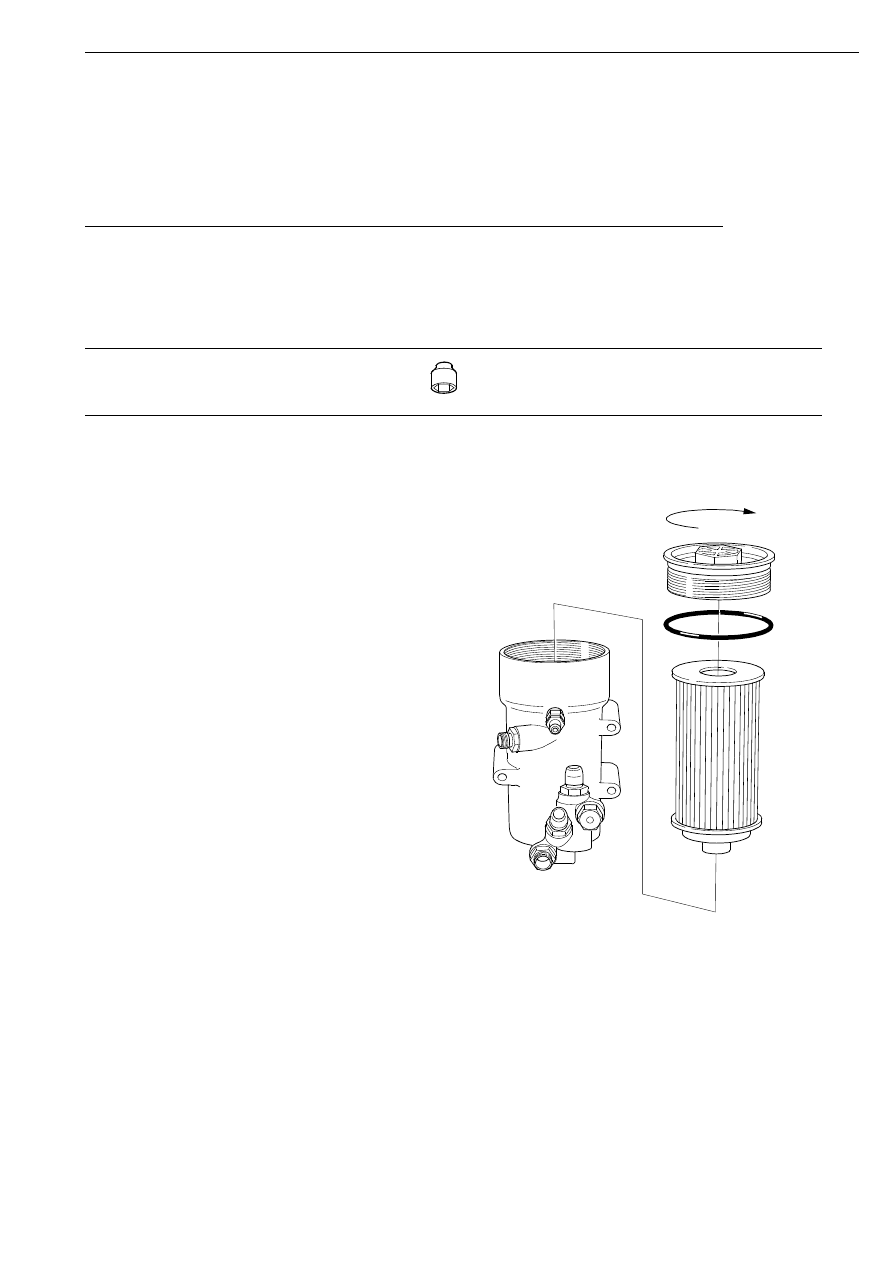

Установка

Моменты затяжки

Приспособления и специальный
инструмент

1

Установите на крышку новое
уплотнительное кольцо. Смажьте
уплотнительное кольцо специальной
смазкой 1 402 039.

2

Установите новый фильтрующий
элемент в крышку до щелчка пружинного
фиксатора.

ВНИМАНИЕ! Необходимо сначала
установить фильтрующий элемент в крышку,
а затем вставлять его в корпус фильтра. В
противном случае можно повредить
фильтрующий элемент.

3

Нажав вниз, установите фильтрующий
элемент (в сборе с крышкой) в корпус
фильтра. Затяните крышку с помощью
накидного гаечного ключа или торцевой
головки, например, 588 475. Момент
затяжки 25 Н·м.

ВНИМАНИЕ! Затягивайте крышку фильтра
предписанным моментом, иначе
фильтрующий элемент может сломаться.
Запрещается использовать разводной или
рожковый гаечный ключ, так как это может
привести к повреждению крышки
топливного фильтра.

Крышка топливного фильтра

25 Н·м

Номер

Наименование

Рисунок

Комплект инструментов

588 475

Головка

Тележка для проведения
технического
обслуживания

11

8 268

B 11

9 290

25 Nm

Замена топливного фильтра

20

©

03:04-04

4

Прокачайте топливную систему, как
описано в разделе "Прокачка топливной
системы".

Примечание: Все работы, связанные с
разгерметизацией топливной системы,
необходимо завершать следующими
операциями.

Запустите двигатель и проверьте наличие
течи топлива. Дайте двигателю поработать
до тех пор, пока он не начнет работать
устойчиво и равномерно.

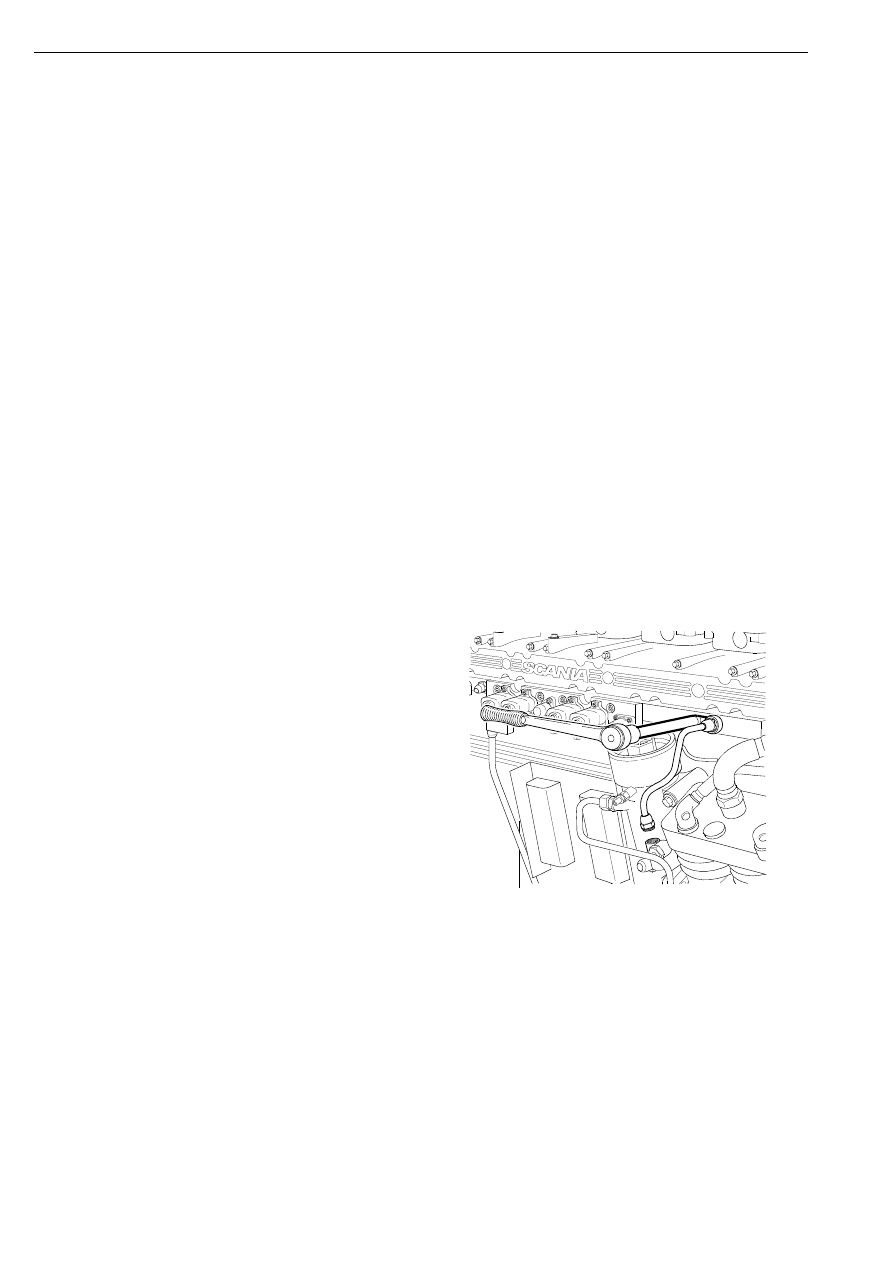

Снятие топливопровода между
топливным фильтром и топливной
рампой

При снятии топливопровода между
топливным фильтром и топливной рампой
доступ к штуцеру на рампе будет затруднен.
Для облегчения снятия сначала отверните
штуцер на топливном фильтре, затем с
помощью специального изогнутого ключа
98 681 отверните штуцер на топливной рампе.

1

26 7

1

7

Замена топливного фильтра
