03:04-04

©

21

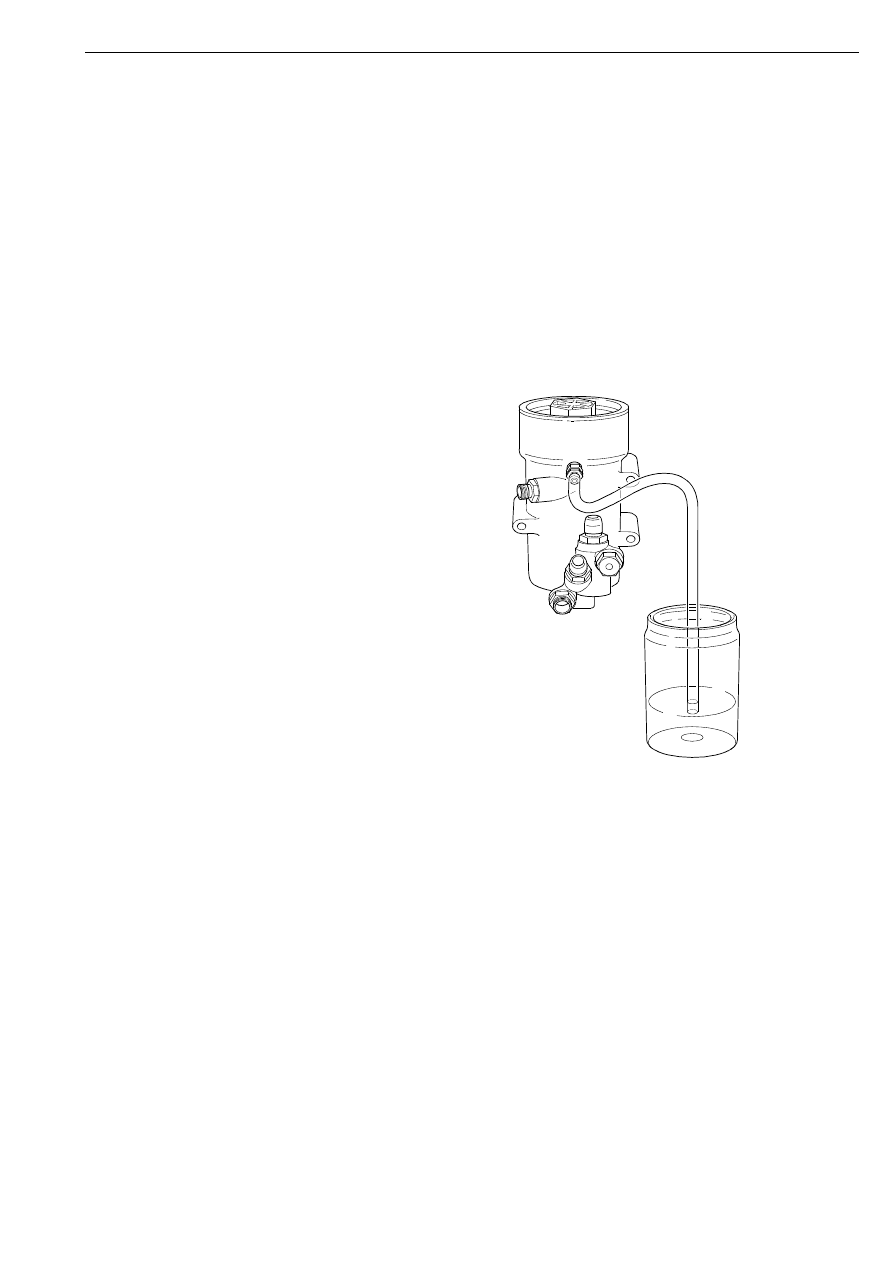

Прокачка топливной системы

1

Наденьте прозрачную пластиковую
трубку на клапан выпуска воздуха,
расположенный на корпусе топливного
фильтра.

ВНИМАНИЕ! Не допускайте непрерывную
работу стартера дольше 30 секунд.

2

Полностью откройте клапан выпуска
воздуха и включите стартер.
Проворачивайте коленчатый вал до
полного удаления воздуха из топливной
системы.

Струя топлива должна быть сплошной и
не содержать пузырьков воздуха.

3

Закройте клапан прокачки и снимите со
штуцера пластиковую трубку.

4

Запустите двигатель и проверьте его на
предмет утечек топлива.

B 11

9 292

Прокачка топливной системы

22

©

03:04-04

Топливная рампа, блок клапанов и электромагнитные
клапаны

Снятие и установка

Дополнительные указания, касающиеся
отдельных позиций на рисунке

Поз.

Наименование

Примечание

4

Уплотнения

Проверьте правильность установки
уплотнений.

13

Полый болт

Момент затяжки 23 Н·м.

18

Клапан отсечки топлива

Клапан отсечки топлива включает в себя
несколько свободно устанавливаемых
незакрепленных элементов. При
отсоединении клапана эти элементы
отделяются. Сборка клапана описана ниже.

28

Болт

Момент затяжки 26 Н·м.

Топливная рампа, блок клапанов и электромагнитные клапаны

03:04-04

©

23

1

Топливная рампа

2

Кронштейн*

3

Штуцер
топливопровода

4

Уплотнения

5

Уплотнительное
кольцо*

6

Уплотнительное кольцо

7

Уплотнение

8

Болт*

9

Электромагнитные
клапаны цикловой
подачи

10 Электромагнитные

клапаны опережения
впрыска

11 Болт

12 Болт

13 Полый болт

14 Блок клапанов

15 Пробка

16 Уплотнение

17 Уплотнительное кольцо

18 Клапан отсечки

топлива

19 Распылитель

20 Уплотнительное кольцо

21 Блок клапанов

22 Предохранительный

клапан

23 Штуцер

топливопровода

24 Болт

25 Уплотнение

26 Гидравлический демпфер

27 Болт

28 Болт

29 Уплотнение

30 Штуцер

31 Болт

32 Датчики

33 Уплотнительное кольцо

34 Уплотнительное кольцо

35 Фиксирующее кольцо

36 Фильтр

26 Nm

36

35

12 (4x)

9 (2x)

10 (2x)

11 (12x)

8 (4x)

1

2 (2x)

3 (2x)

4 (6x)

5 (2x)

6 (5x)

7 (6x)

13 (6x)

14

15

16

17

18

19

20

21

22

23

24 (2x)

25 (2x)

26 (2x)

27 (4x)

28 (4x)

29

30

31 (2x)

32

33 (12x)

34 (4x)

23 Nm

12

6 7

1

8

* Устанавливается только на автомобили с датчиками давления топлива.

Топливная рампа, блок клапанов и электромагнитные клапаны

24

©

03:04-04

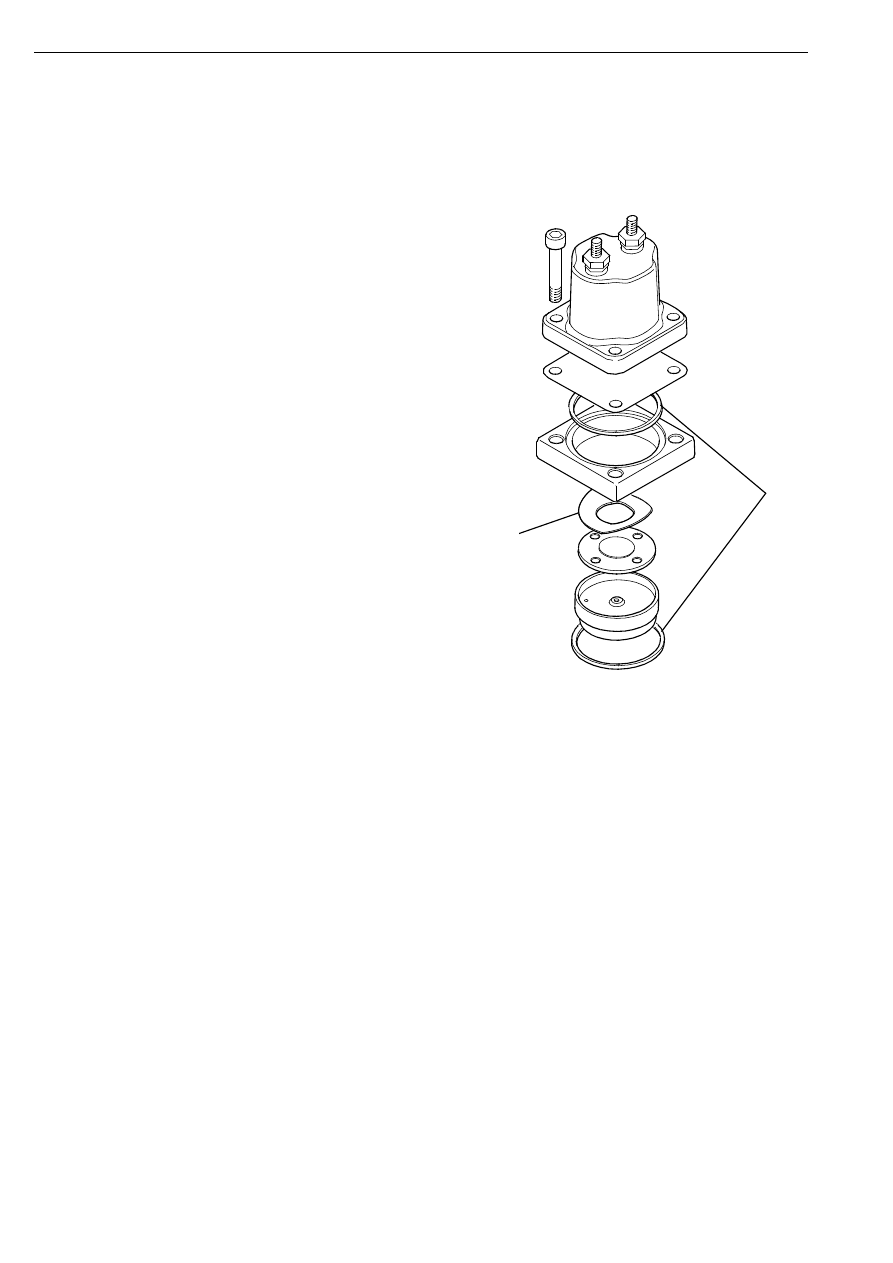

Клапан отсечки топлива

Сборка

Соберите элементы клапана отсечки топлива
в порядке, показанном на рисунке.

Уплотнительные кольца A - одинаковые.

ВНИМАНИЕ! Проверьте, чтобы прокладка В
была ориентирована правильно. См. рис.
Если прокладка будет ориентирована
неправильно, запуск двигателя может быть
затруднен.

11

8 3

5

1

A

B
