03:04-01

ª

55

Блок управления EDC

Замена блока управления

Моменты затяжки

Руководство по выполнению
операций

ВНИМАНИЕ! Блок управления может
получить повреждения, если при
отсоединении он был включен. До начала
снятия блока управления EDC необходимо
выключить напряжение питания при
помощи ключа зажигания, а лампа
индикатора EDC должна погаснуть.

1

Рассоедините два разъема на блоке
управления.

2

Выверните болты крепления блока
управления и снимите блок.

3

Очистите контактные поверхности
охладителя блока управления.

Примечание: Если болты крепления блока
управления EDC затянуты моментом,
больше чем 22  Н·м, резьба в охладителе
может оказаться срезанной.

4

Установите на место новый блок
управления и затяните болты моментом
22 Н·м.

5

Состыкуйте два разъема на блоке
управления.

6

Выполните необходимое
программирование блока управления
при помощи "Scania Programmer".

7

Болты блока управления

22 Н·м

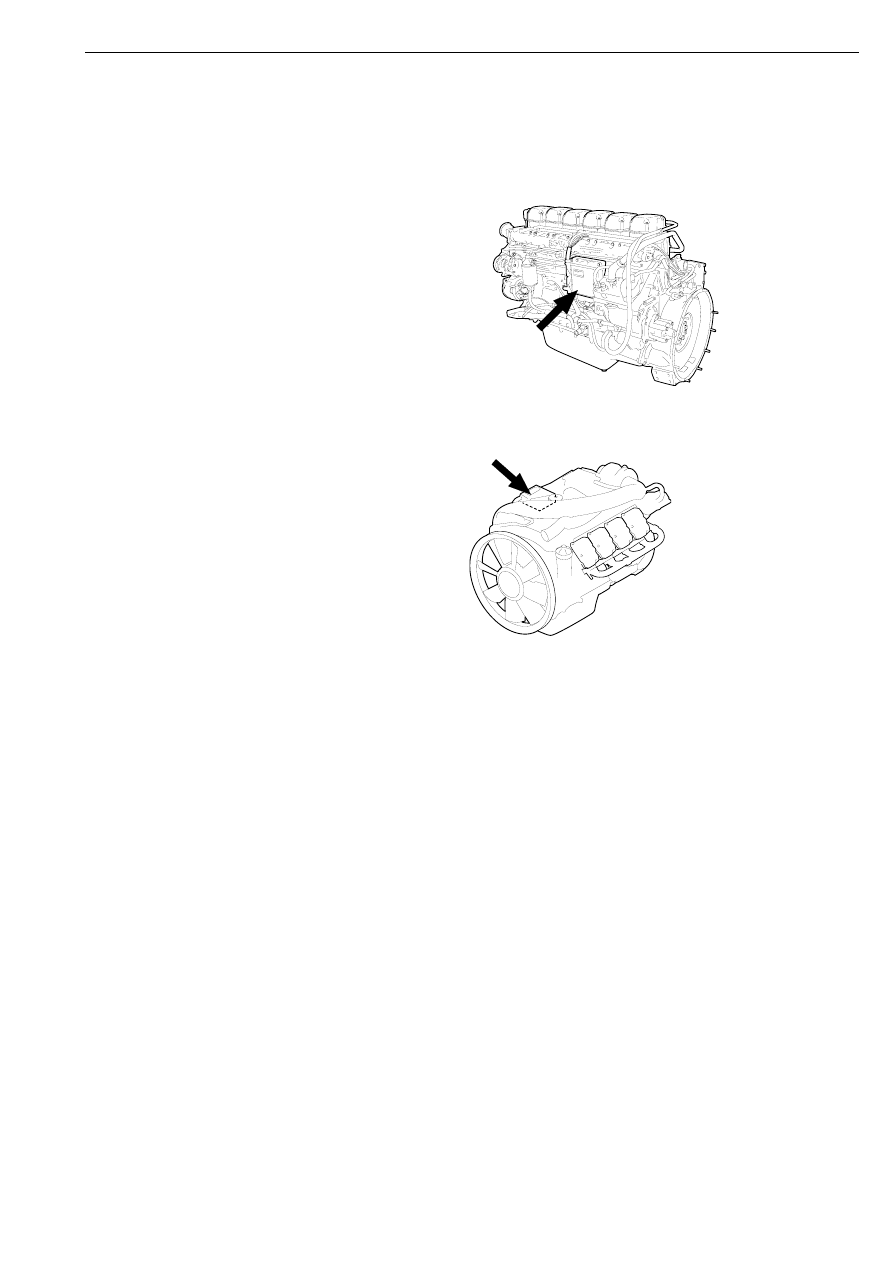

Расположение блока управления EDC на
11-ти и 12-литровых двигателях

Расположение блока управления EDC на
16-литровом двигателе.

116 117

116 118

Замена блока управления EDC

ã

1 713 432

03:04-02

Издание  3

ru

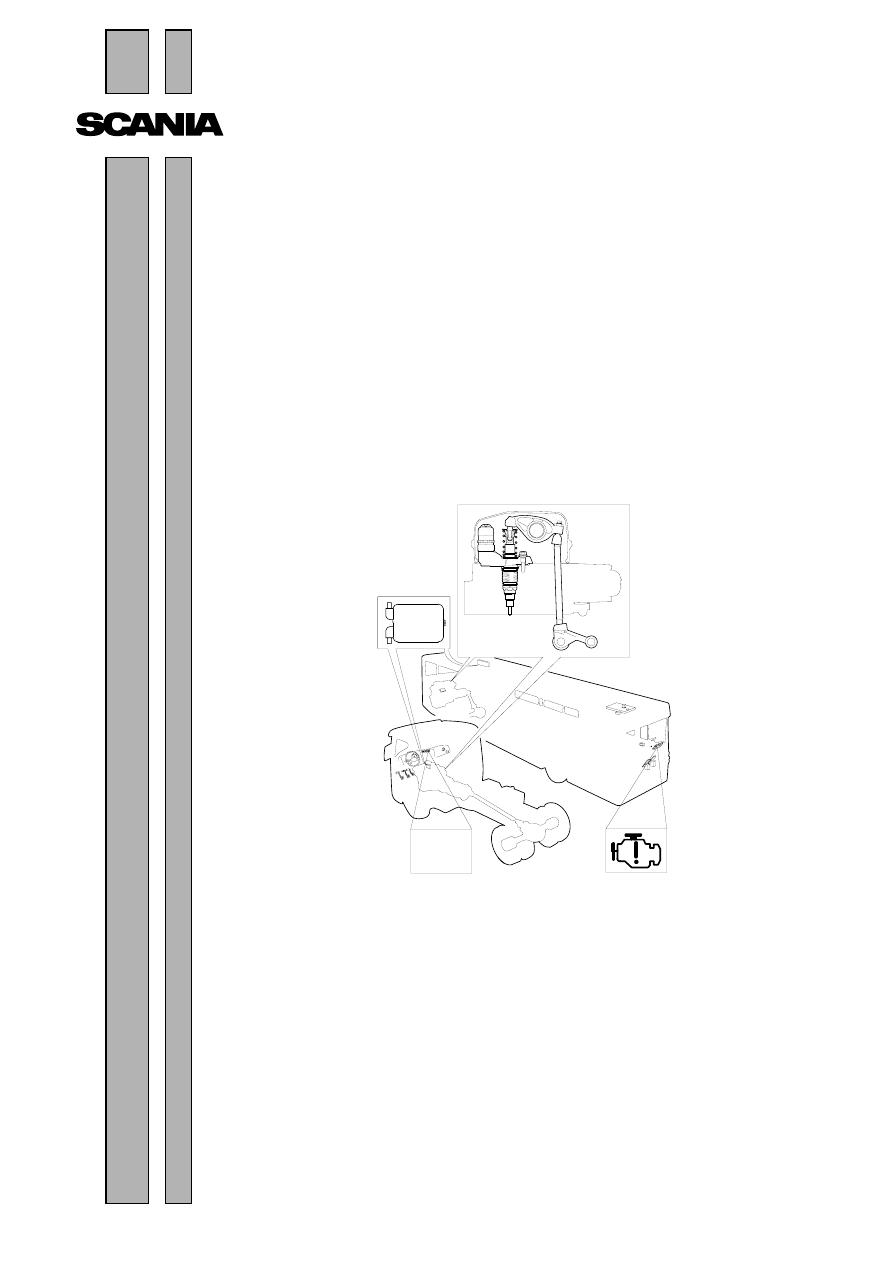

Топливная система с насос-

форсунками PDE и блоком

управления EDC MS6

Техническое описание

EDC

11

5

 7

6

2

EDC

2

ã

03:04-02

Оглавление

Предупреждение

.......................................................................................... 3

Общие сведения

.......................................................................................... 4

Гидравлическая схема топливной системы............ 5
Цикловая подача топлива и момент начала
впрыскивания ............................................................... 7

Узлы топливной системы

Топливоподкачивающий насос................................. 8
Ручной подкачивающий насос .................................. 8
Компоновка топливной системы на
двигателе ....................................................................... 9
Охладитель блока управления................................ 10
Топливная рампа........................................................ 10
Регулятор давления топлива ................................... 10
Насос-форсунка ......................................................... 11
Топливный фильтр.................................................... 17

Электронная система управления
топливоподачей EDC

Общие сведения ......................................................... 18
Элементы системы EDC, расположенные на
двигателе ..................................................................... 21
Элементы системы EDC, расположенные на
рабочем месте водителя ........................................... 37
Тип регулятора частоты вращения........................ 48
Вывод кодов неисправностей.................................. 49
Взаимодействие системы EDC с другими
системами .................................................................... 53
