Двигатели Scania четвёртой серии. Руководство - часть 81





03:04-01

ª

51

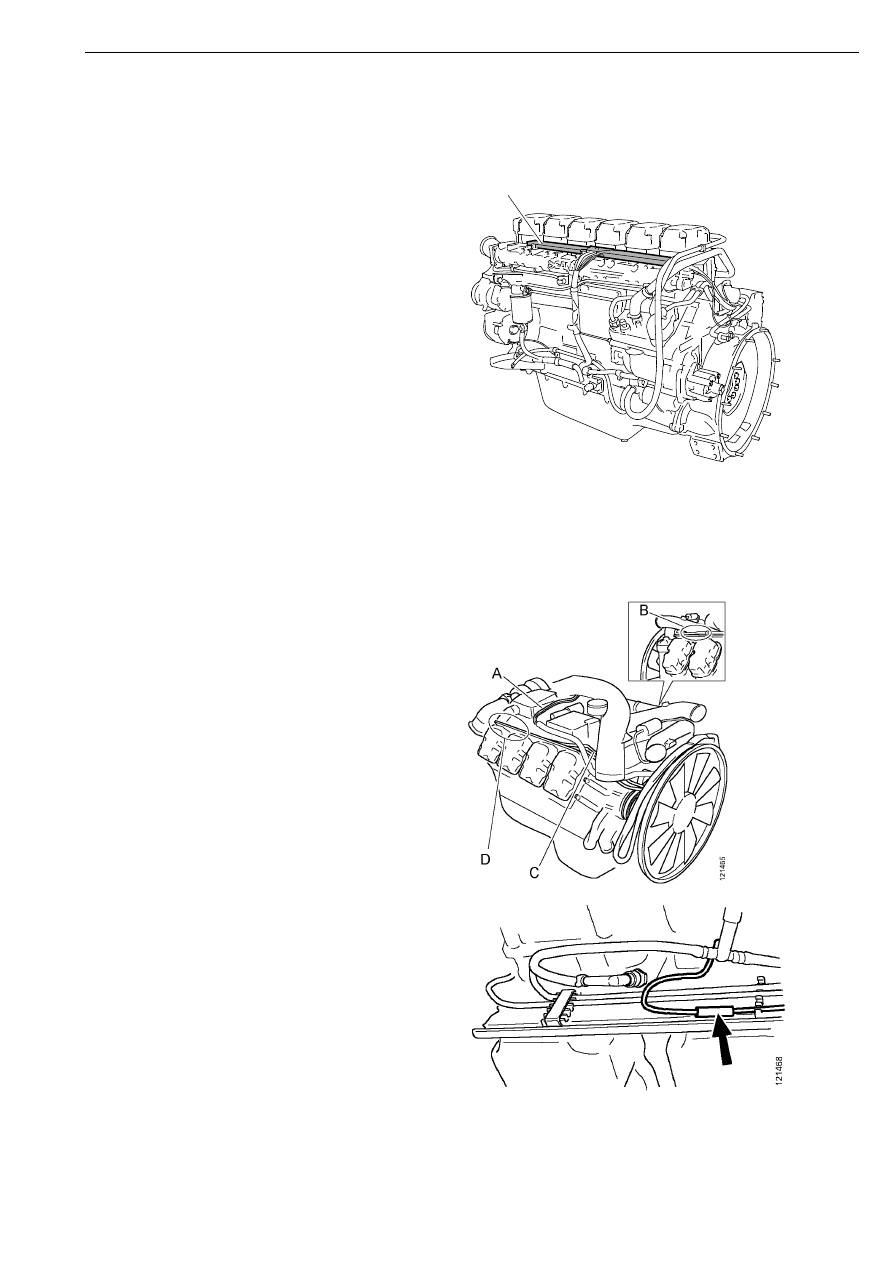

Расположение соединений кабелей элементов системы

11-ти и 12-литровые двигатели

Соединения кабелей, связывающих все
элементы, следует располагать под
пластиной А.

Соединения кабелей, связывающих

все

элементы, следует располагать под
пластиной А.

1214

58

A

16-литровый двигатель

Присоедините к электромагнитному
клапану кабель цилиндра 3.

Присоедините кабели
электромагнитного клапана в точке А к
цилиндрам 7 и 8.

Присоедините в точке B кабели
вспомогательного датчика частоты
вращения двигателя T75 и
электромагнитного клапана к
цилиндрам 5 и 6.

Присоедините в С точке кабели датчика
давления моторного масла T5 и датчика
температуры охлаждающей жидкости
T33.

Присоедините в точке D кабели
главного датчика частоты вращения
двигателя T74, датчика давления и
температуры наддувочного воздуха T47
и электромагнитного клапана к
цилиндрам 1, 2, 3 и 4.

Примечание: Кабели датчика температуры
T47 и электромагнитного клапана, идущие к
цилиндрам 1, 2 и 3, имеют очень малую
длину. Чтобы соединить кабели в точке D,
новые кабели должны быть длиннее старых.
Затем кабели изгибаются в направлении
блока управления. См. рис.

Ремонт кабелей EDC

52

ª

03:04-01

Руководство по выполнению операций

1

Снимите неисправный элемент с
двигателя.

2

Отсоедините кабель и очистите его от
загрязнений и смазки.

3

Сделайте на кабеле отметку в том месте,
где должен располагаться центр
соединения. Место соединения
предпочтительно выбирать между двумя
точками крепления кабеля.

Примечание: Не забудьте добавить
расстояние  A к отмеченной точке середины

соединения, так чтобы кабель, идущий от
блока управления, не оказался чересчур
коротким.

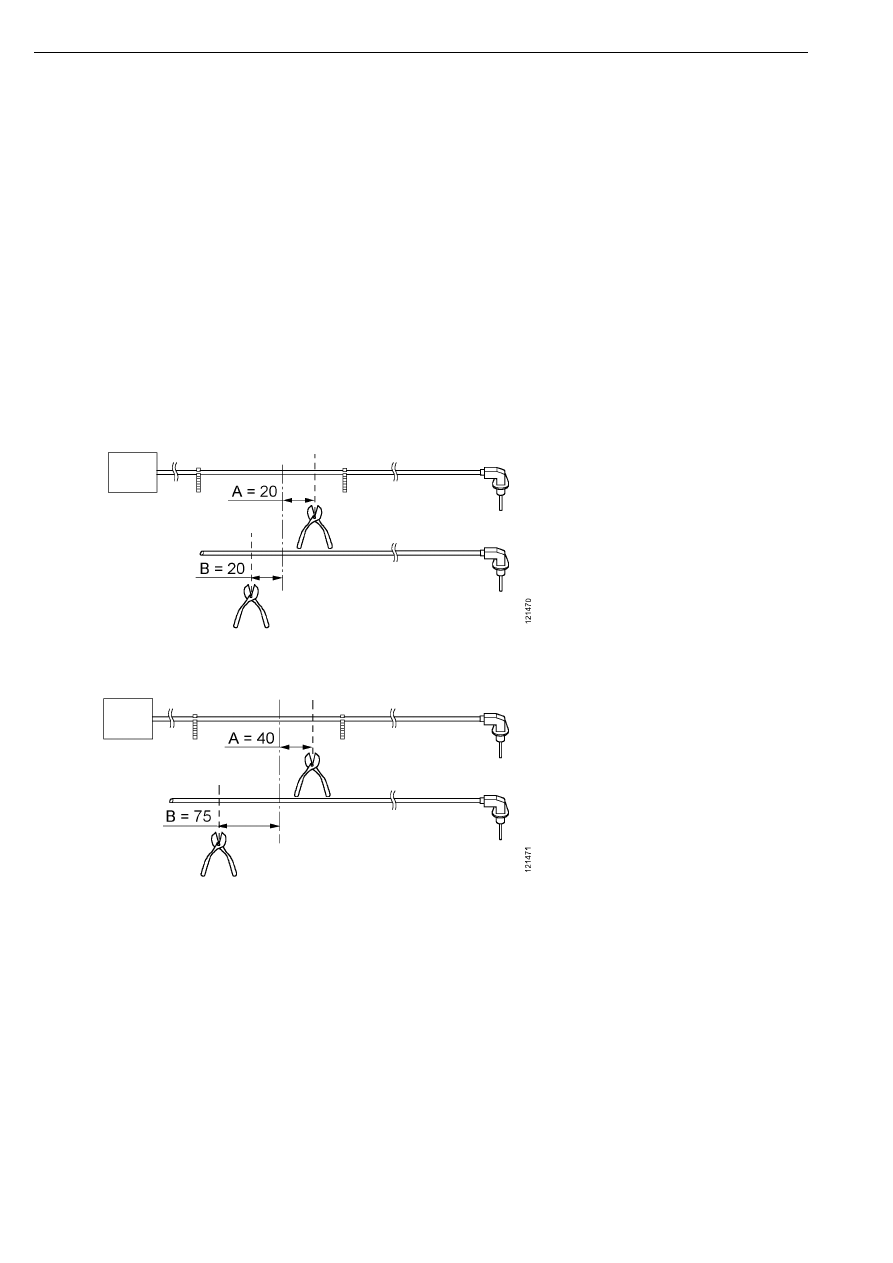

4

Обрежьте новый кабель, как показано
на рисунке ниже. Добавьте расстояние B
к отмеченной точке центра соединения.

2-жильный кабель

4-жильный кабель.
Датчики давления и температуры
наддувочного воздуха и давления
моторного масла имеют 4-жильные кабели

Ремонт кабелей EDC

03:04-01

ª

53

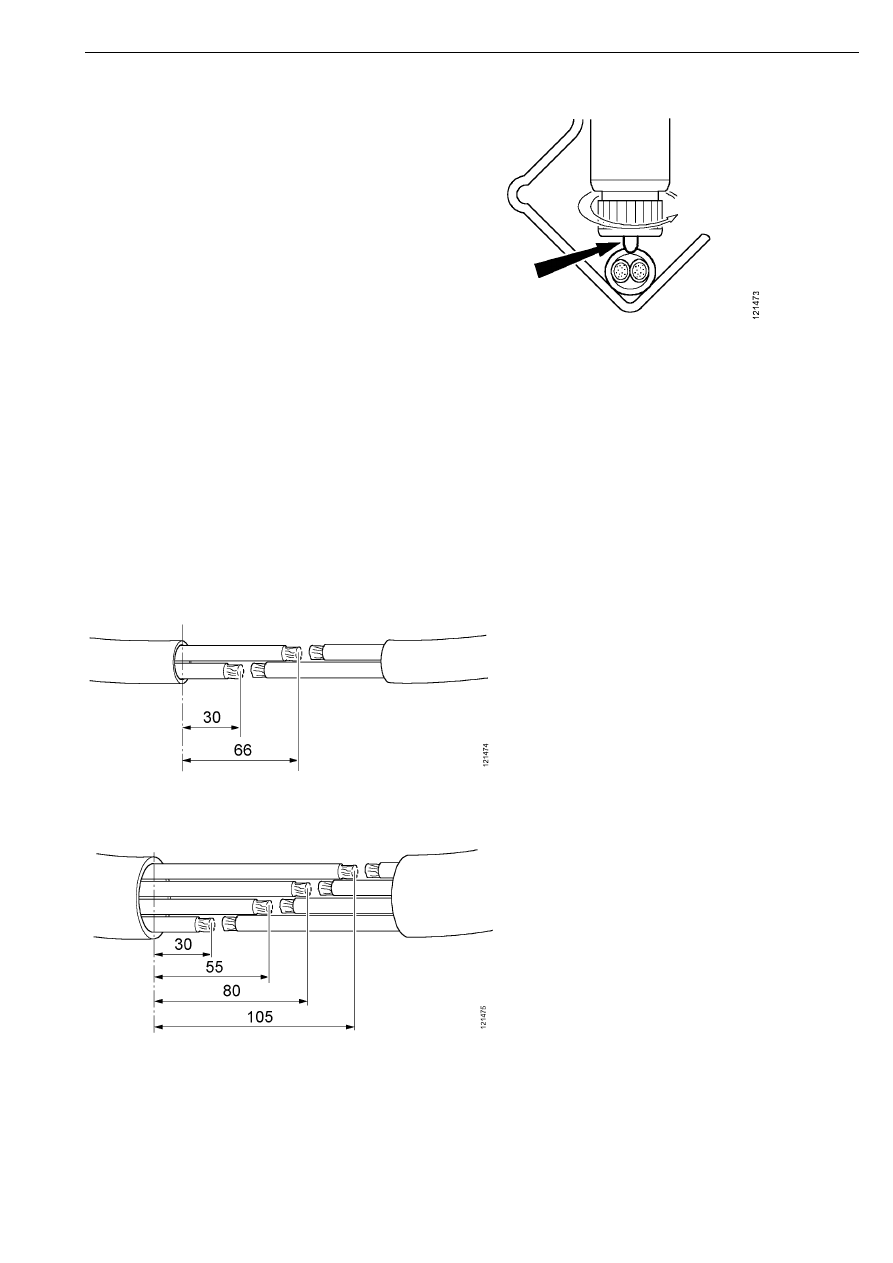

5

Зачистите концы соединяемых кабелей,
используя приспособление 588 220. См.
рис. Проследите за тем, чтобы изоляция
кабеля не была повреждена.

6

Обрежьте кабель, как показано на
рисунке ниже. Центральная линия на
рисунке соответствует отметке на
кабеле.

7

Располагайте соединения отдельных
жил кабелей, как показано на рисунке
ниже.

8

Зачистите около 7 мм изоляции по
концам кабелей при помощи
приспособления 588 200.

2-жильный кабель

4-жильный кабель

Ремонт кабелей EDC

54

ª

03:04-01

ВНИМАНИЕ! Соединение кабелей
необходимо заизолировать таким образом,
чтобы внутрь не могла проникнуть влага.

9

Наденьте отрезок термоусадочной
трубки длиной 40 мм Ø8 мм на каждую
жилу кабеля.

10 Наденьте на кабель отрезок

термоусадочной трубки Ø16, длина
которого примерно на  30 мм больше,
чем длина соединения кабелей.
Используйте два отрезка трубки для
4-жильного кабеля.

11 Обожмите муфты при помощи

приспособления 588 207.

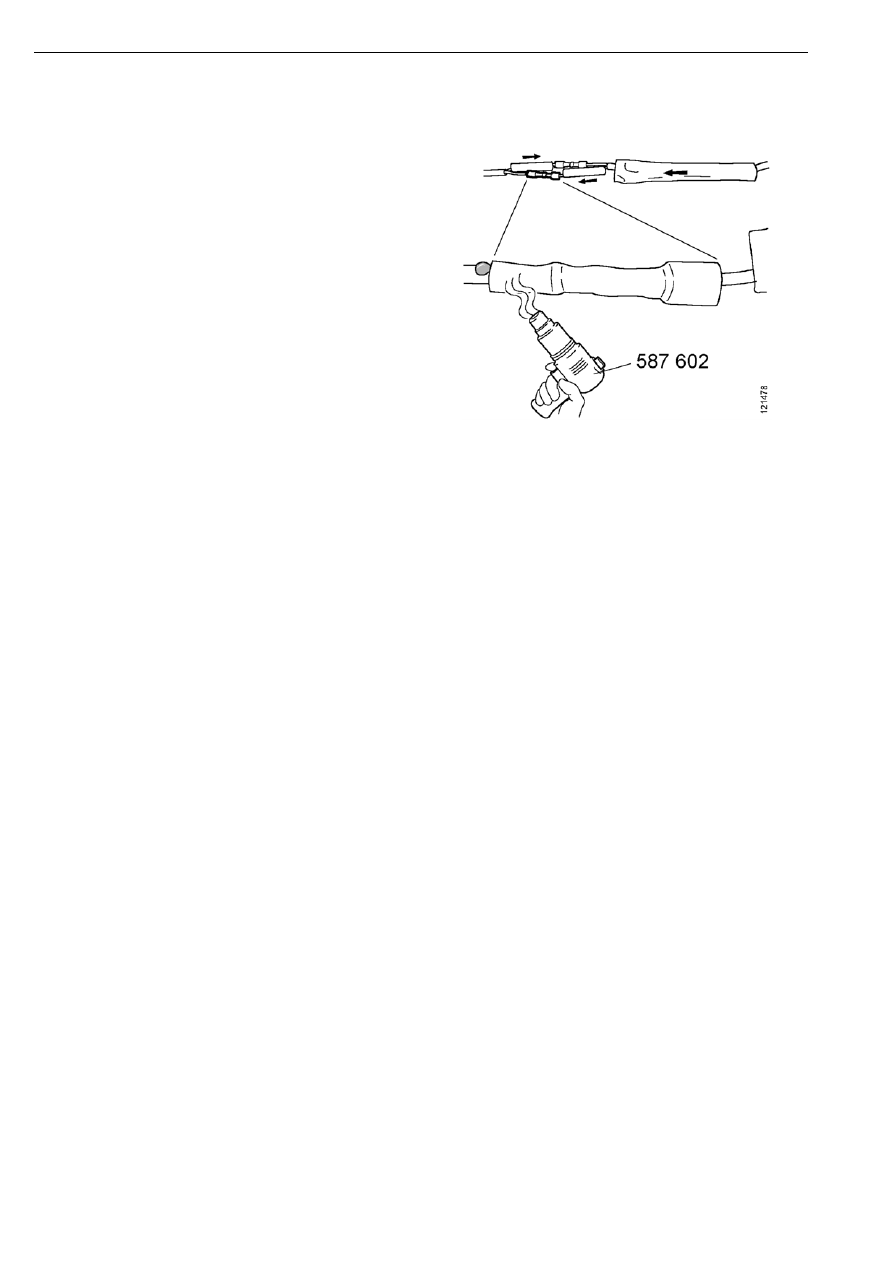

12 Нагрейте соединительные муфты с

помощью воздушного фена, например
587 602, так чтобы клеящий состав начал
выходить из концов.

После обжима муфт их необходимо
нагревать до тех пор, пока из них не начнет
выходить клей.

13 Наденьте поверх муфт отрезок

термоусадочной трубки и нагревайте
его, так чтобы выходил клей.

14 Наденьте отрезок термоусадочной

трубки поверх всего соединения и
нагревайте его, так чтобы выходил клей.

15 Установите кабель на место. При

установке нового датчика давления и
температуры наддувочного воздуха T47
может понадобиться отрезать один из
резиновых зубцов фиксатора кабеля.

Ремонт кабелей EDC
