Двигатели Scania четвёртой серии. Руководство - часть 79





03:04-01

ª

43

2

Установите на место трубки для
прокладки проводов. Схема
расположения трубок для прокладки
кабелей и других элементов изображена
на рисунке.

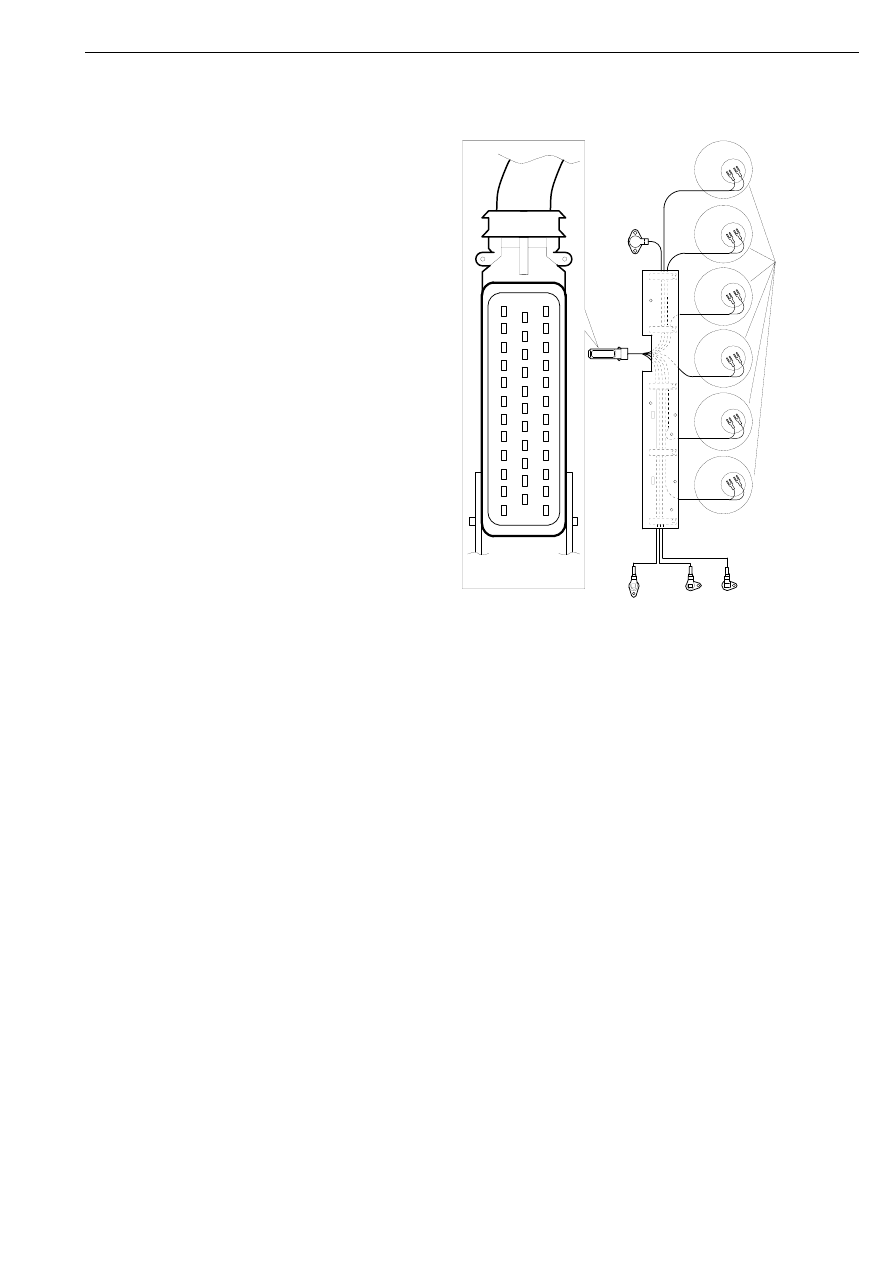

Кабели и трубки для прокладки кабелей
для 11-ти и 12-литровых двигателей

1

Цилиндры 1

-

6

2

Датчик температуры охлаждающей
жидкости

3

Основной датчик частоты вращения
двигателя, установленный на маховике

4

Вспомогательный датчик частоты
вращения двигателя регистрирует
частоту вращения шестерни на
распределительном вале

5

Соединительный разъем блока
управления

6

Датчик давления и температуры
наддувочного воздуха

1

2

3

4

6

5

1

2

3

4

5

6

107

518

1

2

3

4

56

78

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

Установка кабелей EDC

44

ª

03:04-01

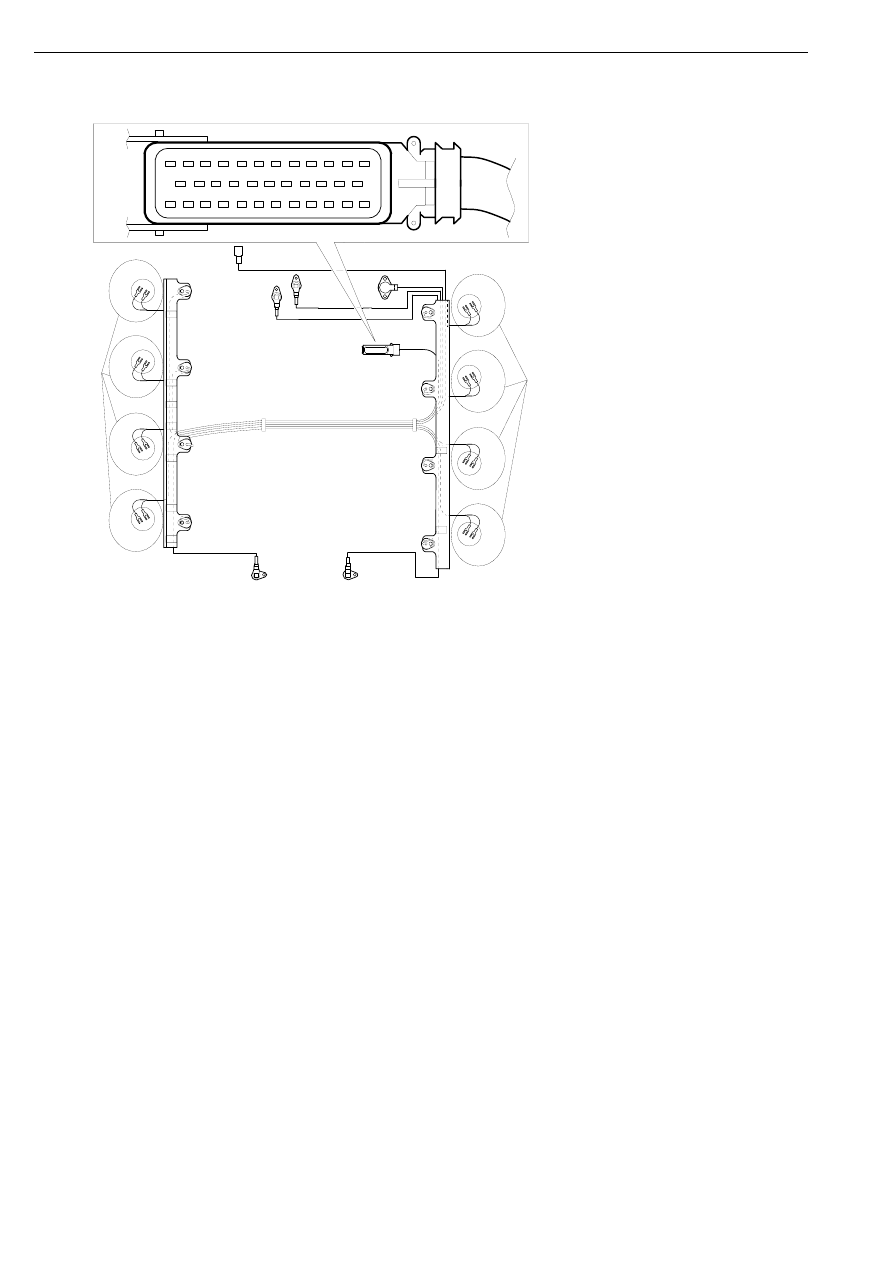

Кабели и трубки для прокладки кабелей для 16-литрового двигателя

1

Цилиндры 1

-

8

2

Основной датчик частоты вращения двигателя, установленный на маховике

3

Вспомогательный датчик частоты вращения двигателя регистрирует частоту
вращения шестерни на распределительном вале

4

Соединительный разъем электромагнитного клапана вентилятора

5

Датчик температуры охлаждающей жидкости

6

Датчик давления масла

7

Датчик давления и температуры наддувочного воздуха

8

Соединительный разъем блока управления

1

2

3

4

6

5

7

8

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

1

1

2

3

4

5

6

7

8

116 472

Установка кабелей EDC

03:04-01

ª

45

11-ти и 12-литровые двигатели

Двигатель с рабочим объёмом 16 литров

Цилиндр

Вывод

1

28

2

27

3

26

4

33

5

35

6

34

Цилиндр

Вывод

1

35

2

27

3

28

4

34

5

26

6

33

7

32

8

29

3

Подведите провода к насос-форсункам.

Убедитесь в том, что к каждой насос-
форсунке подведен соответствующий ей
кабель. Для этого проверьте кабели при
помощи мультиметра, в соответствии с
таблицами.

4

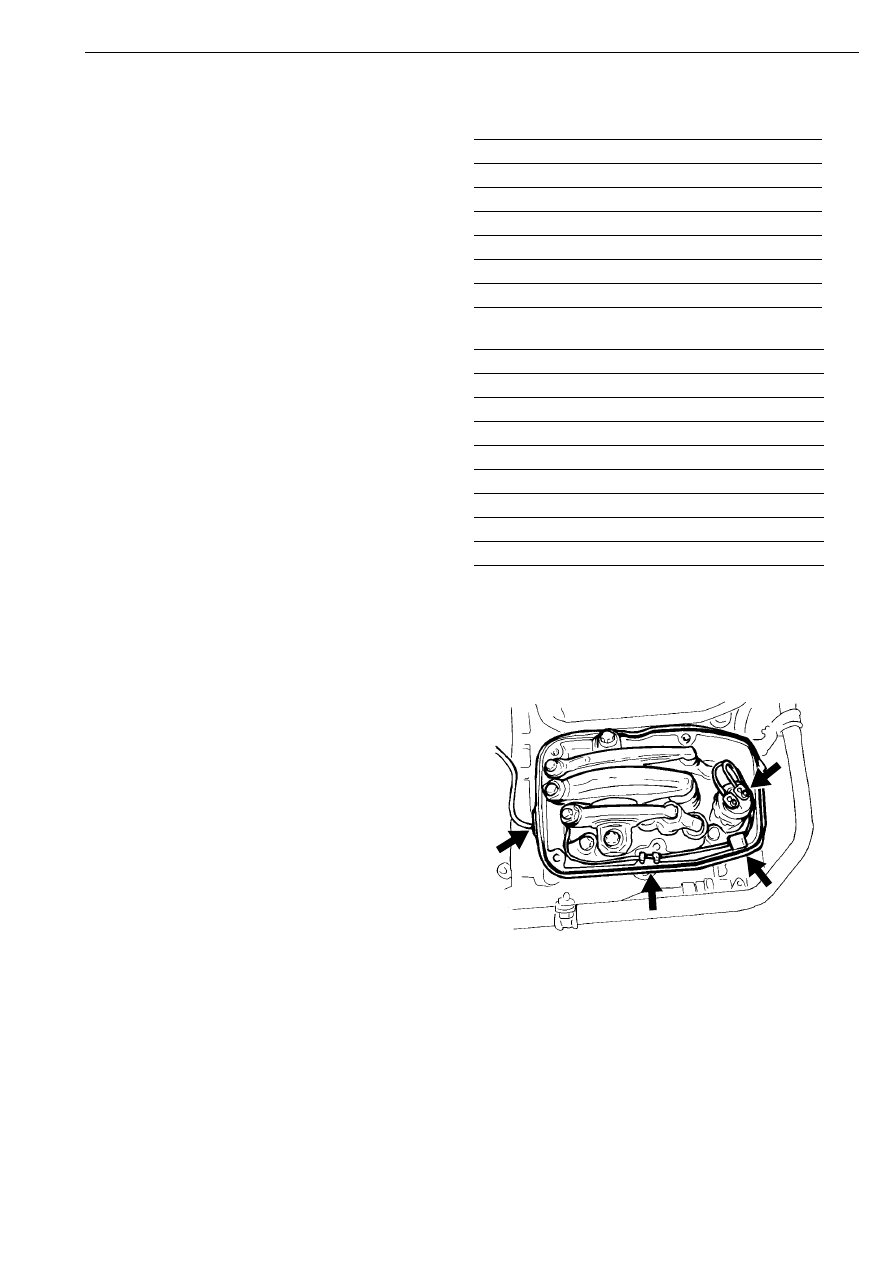

Вставьте провода в канавку в нижней
крышке головки цилиндров. См. рис.

107 519

Установка кабелей EDC

46

ª

03:04-01

Примечание: Будьте осторожны при затяжке
винтов крепления клемм проводов к насос-
форсунке. Если какой-либо из винтов
срежется, необходимо будет заменить насос-
форсунку в сборе.

5

Закрепите клеммы проводов на насос-
форсунках, затянув винты. При помощи
динамометрической отвертки 588 179
затяните винты моментом 2,0 +/-0,2 Н·м.

6

16-литровый двигатель: Вверните
уплотнительные втулки и трубки для
прокладки кабелей к нижним крышкам
головок цилиндров.

11-ти и 12-литровые двигатели: Вверните
уплотнительные втулки в нижние
крышки головок цилиндров.

7

16-литровый двигатель: Установите
воздухопровод компрессора.
Воздухопровод компрессора должен
располагаться на левом кабельном
канале.

588 179

107 675

Установка кабелей EDC
