03:04-01

ª

35

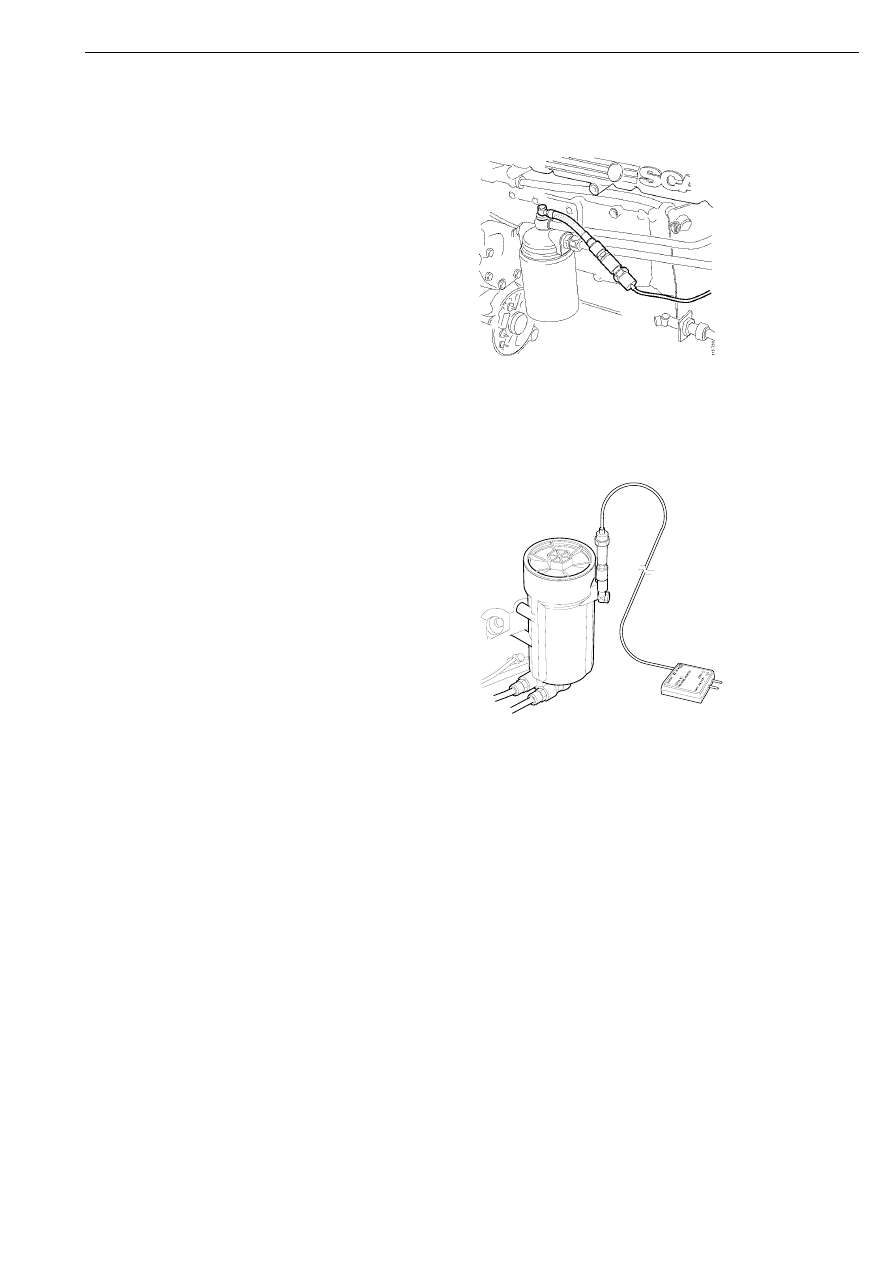

11-ти и 12-литровые двигатели

1

Подсоедините манометр к выпускному
порту топливного фильтра.

Используйте манометр 99 362 для
12-литрового двигателя.

Двигатель с рабочим объёмом 16 литров

1

Присоедините манометр к штуцеру на
топливном фильтре.

Используйте манометр 99 362 для
16-литрового двигателя.

11

6

 2

5

1

Для всех двигателей

2

Запустите двигатель и выведите его на
режим холостого хода при частоте
вращения 500 об/мин. Считайте
показания манометра. Минимально
допустимое давление топлива при
частоте вращения 500 об/мин равно
4,5 бар.

3

Увеличьте частоту вращения
коленчатого вала до 1900 об/мин.
Считайте показания манометра.
Минимально допустимое давление
топлива при частоте вращения
1900 об/мин равно 5,5 бар.

Необходимое давление поддерживается при
помощи перепускного клапана

Если давление нагнетания насоса ниже
требуемого значения, проверьте состояние
соединений топливопроводов,
предохранительного клапана, топливного
фильтра и топливоподкачивающего насоса.

Измерение давления нагнетания топливоподкачивающего насоса

36

ª

03:04-01

Предохранительный
клапан

Проверка

Технические данные

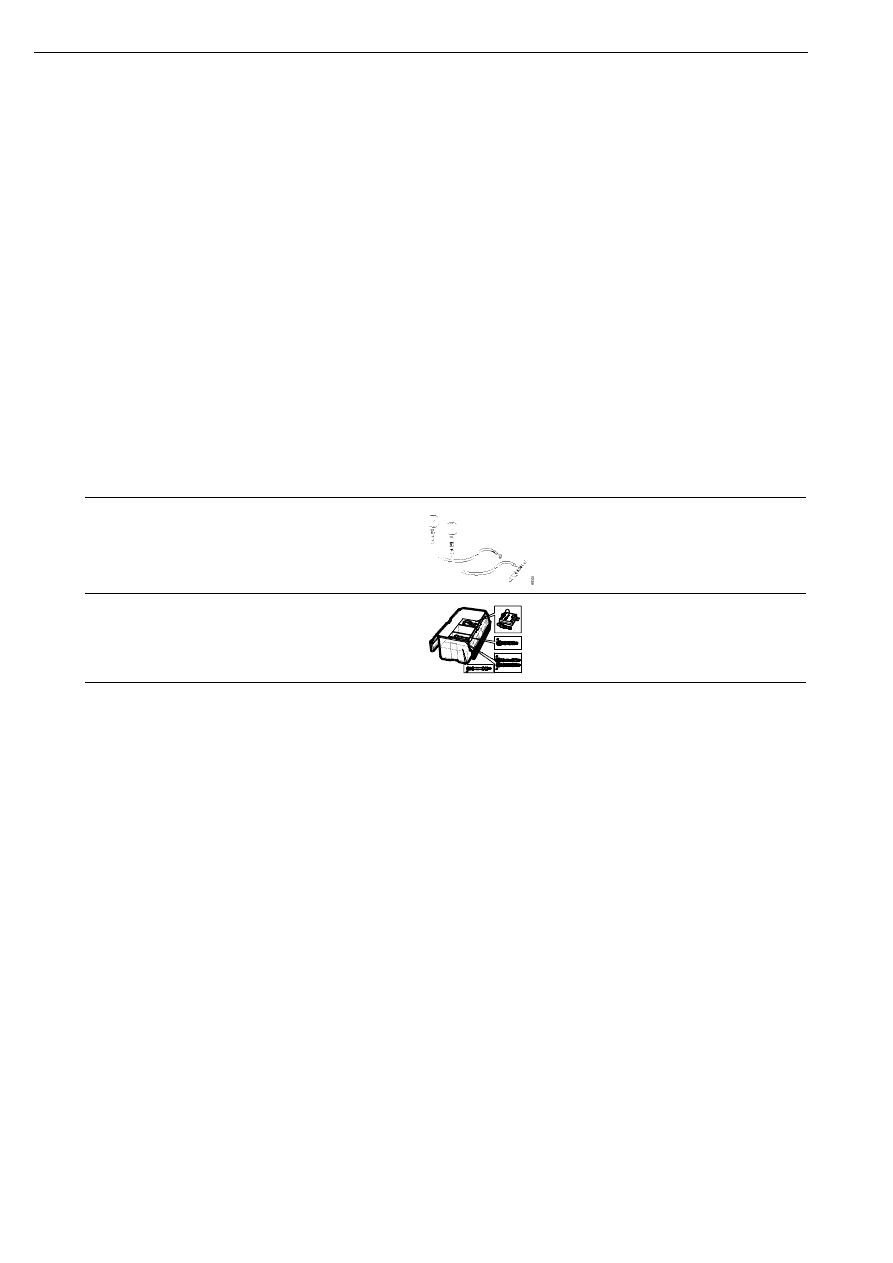

Приспособления и специальный
инструмент

Минимально допустимое давление топлива

4,5 бар

Максимально допустимое давление топлива

7,5 бар

Примечание: Все работы, связанные с
разгерметизацией топливной системы,
необходимо завершать следующими
операциями.

Запустите двигатель и проверьте наличие
течи топлива. Дайте двигателю поработать
до тех пор, пока он не начнет работать
устойчиво и равномерно.

Для измерения давления можно использовать
различные приборы. Манометр 98 113 или
манометр 99 362. Инструкции по
эксплуатации манометра 99 362 содержатся в
Инструкции 01:00-03.

Необходимое давление поддерживается при
помощи перепускного клапана

Номер

Наименование

Рисунок

Комплект
инструментов

98 113

Манометр

D6

99 362

Манометр

115 102

14

8

12

14

OIL

TURBO

TURBO

FUEL

Предохранительный клапан

03:04-01

ª

37

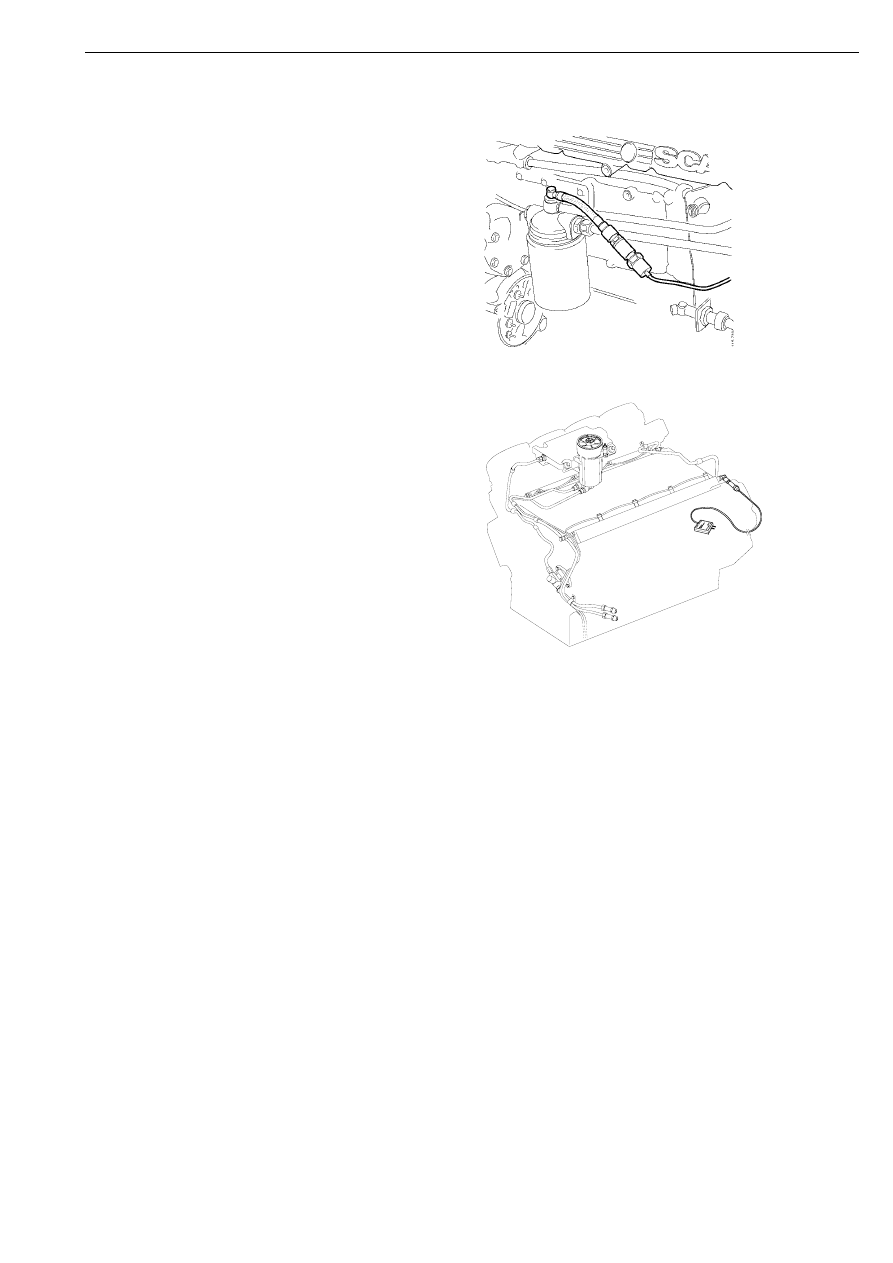

11-ти и 12-литровые двигатели

1

Подсоедините манометр к выпускному
порту топливного фильтра.

Двигатель с рабочим объёмом 16 литров

1

Присоедините манометр сзади к левой
топливораспределительной рампе.

116 258

Для всех двигателей

2

Поверните ключ зажигания в
положение включения питания
бортовой сети.

3

Прокачайте систему при помощи
ручного топливоподкачивающего
насоса. Давление в топливной системе в
момент открытия перепускного клапана
должно быть не менее 4,5 бар. Если
клапан открывается при меньшем
давлении, клапан необходимо заменить.

4

Запустите двигатель и выведите его на
режим холостого хода при частоте
вращения 1500 об/мин.

5

Снимите показание манометра. Если
давление в системе равно или
превышает 7,5 бар, это означает, что
перепускной клапан засорился. Его
необходимо прочистить или заменить.

Предохранительный клапан

38

ª

03:04-01

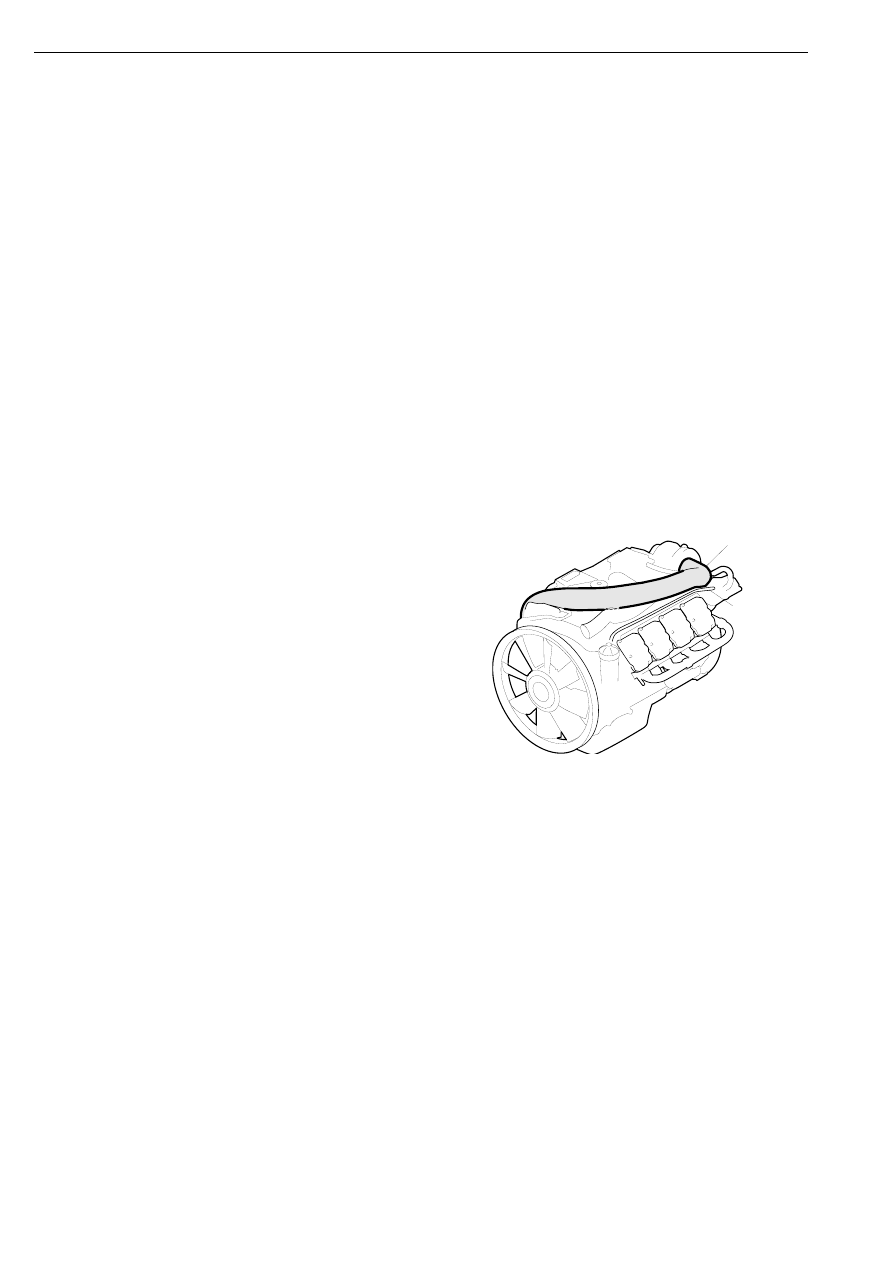

Электрические кабели системы
электронного управления дизельным
двигателем (EDC)

Снятие электропроводки

1

Слейте охлаждающую жидкость из
системы охлаждения двигателя, следуя
описанию процедуры для системы
охлаждения.

2

Промойте крышки головок цилиндров и
прилегающие к ним зоны.

3

16-литровый двигатель: Снимите
впускной трубопровод, соединяющий
турбокомпрессор и воздушный фильтр.

4

16-литровый двигатель: Отсоедините
воздухопровод, идущий к компрессору.
Воздушная магистраль расположена на
левой трубке для прокладки кабелей.

116 652

3

4

5

Рассоедините два разъема блока
управления.

6

Снимите крышки головок цилиндров.
Чтобы снять крышку головки
цилиндров с 1-го цилиндра 11 и
12 -литрового двигателя, необходимо
предварительно отпустить систему
вентиляции картера.

Снятие кабелей EDC
