Двигатели Scania четвёртой серии. Руководство - часть 78

03:04-01

ª

39

7

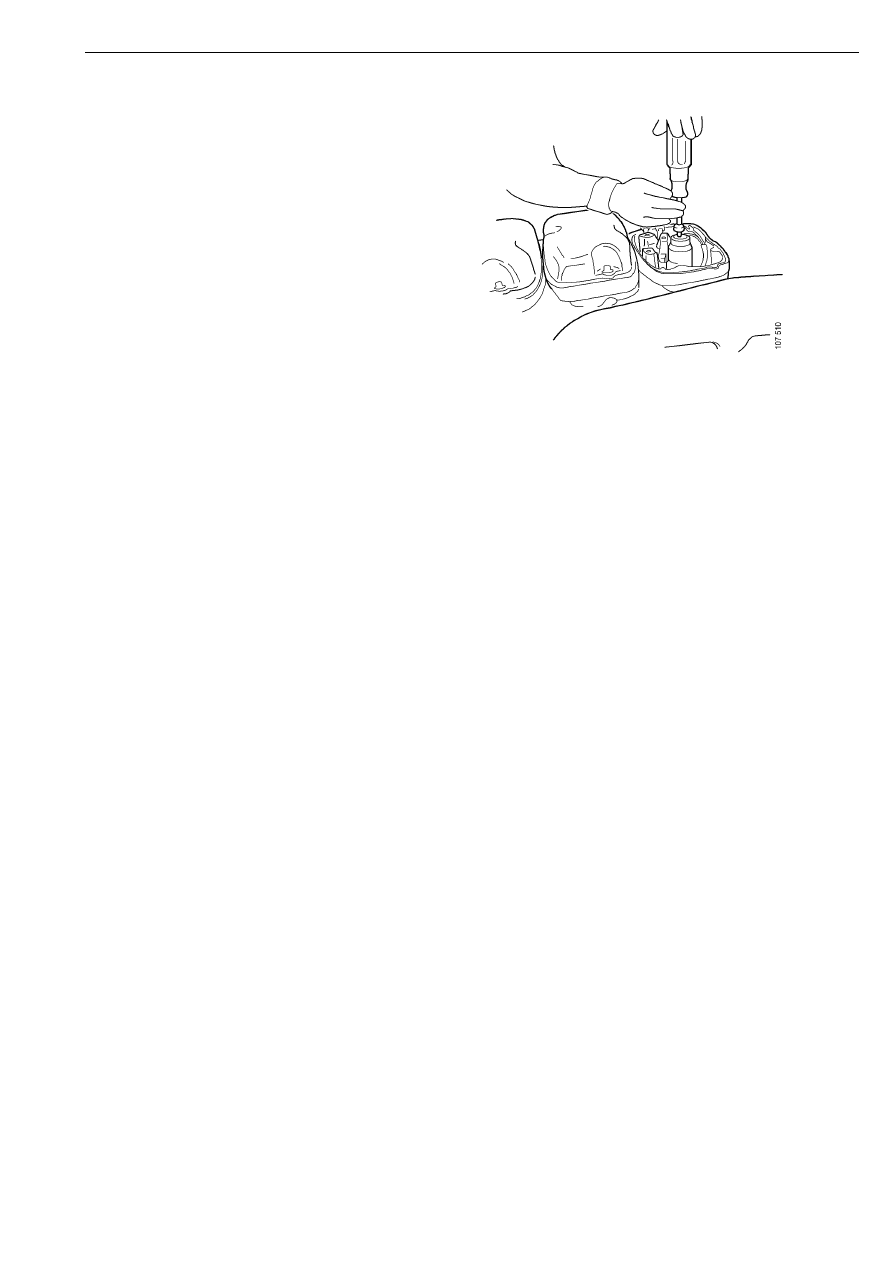

Отсоедините клеммы проводов от насос-
форсунок. Винты крепления клемм
проводов полностью не вывинчиваются.
Поэтому выверните винты насколько это
возможно.

8

Пометьте провода номерами
соответствующих цилиндров двигателя.

9

16-литровый двигатель: Выверните
уплотнительные втулки из нижних
крышек головок цилиндров. Вытяните
кабели из крышек и снимите (движением
вверх) трубки для прокладки кабелей.

11-ти и 12-литровые двигатели:
Отсоедините трубки для прокладки
кабелей. Затем выверните
уплотнительные втулки в нижних
крышках головок цилиндров и
отсоедините кабели.

Снятие кабелей EDC

40

ª

03:04-01

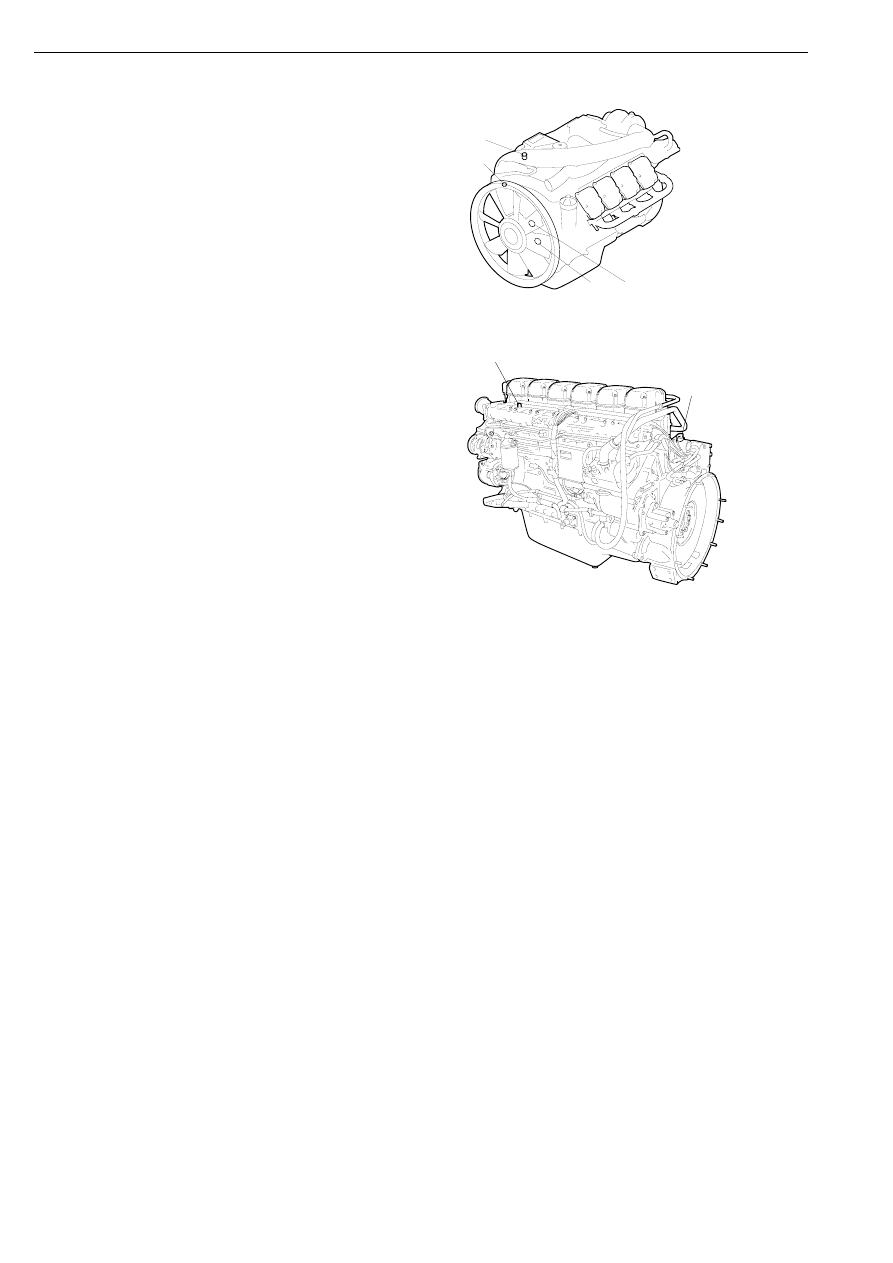

10 Демонтируйте датчик давления наддува

и его крепления.

11 16-литровый двигатель: Отсоедините

разъем на кольце вентилятора, который
присоединен к электромагнитному
клапану вентилятора, управляемому
электронной системой. Также снимите
зажимы кабеля.

12 16-литровый двигатель: Снимите датчик

давления моторного масла и его
фиксаторы.

13 Снимите датчик температуры

охлаждающей жидкости и его
крепления.

Двигатель с рабочим объёмом 16 литров

11-ти и 12-литровые двигатели

11

11

6

 6

47

10

12

13

10

13

116 646

Снятие кабелей EDC

03:04-01

ª

41

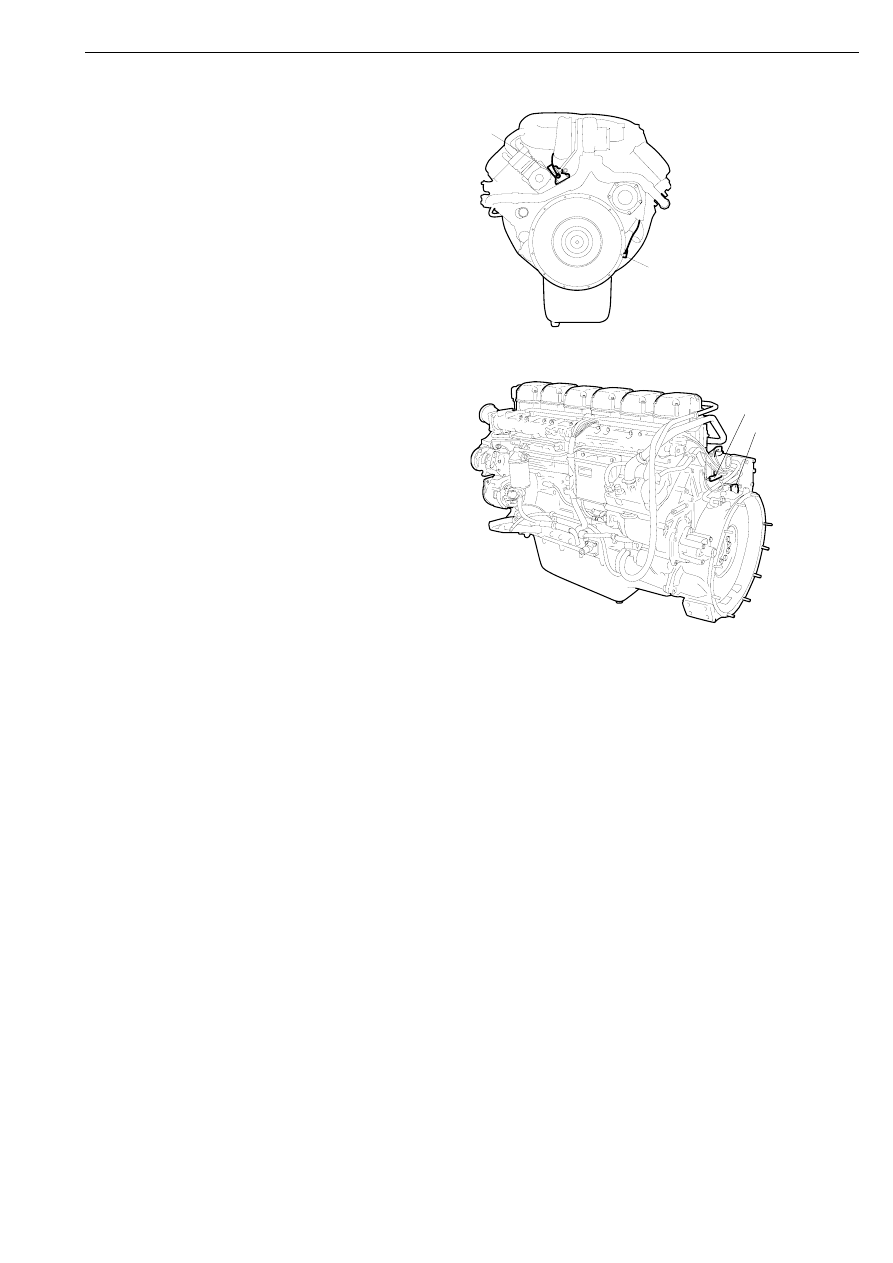

Примечание: Необходимо соблюдать
осторожность при обращении с датчиками
частоты вращения коленчатого вала
двигателя. Эти магнитные датчики
чувствительны к ударам

14 Снимите главный датчик частоты

вращения вала двигателя и его
фиксаторы.

15 Снимите вспомогательный датчик

частоты вращения вала двигателя и его
фиксаторы.

Двигатель с рабочим объёмом 16 литров

11-ти и 12-литровые двигатели

116 650

14

15

15

14

11

6

 65

4

Снятие кабелей EDC

42

ª

03:04-01

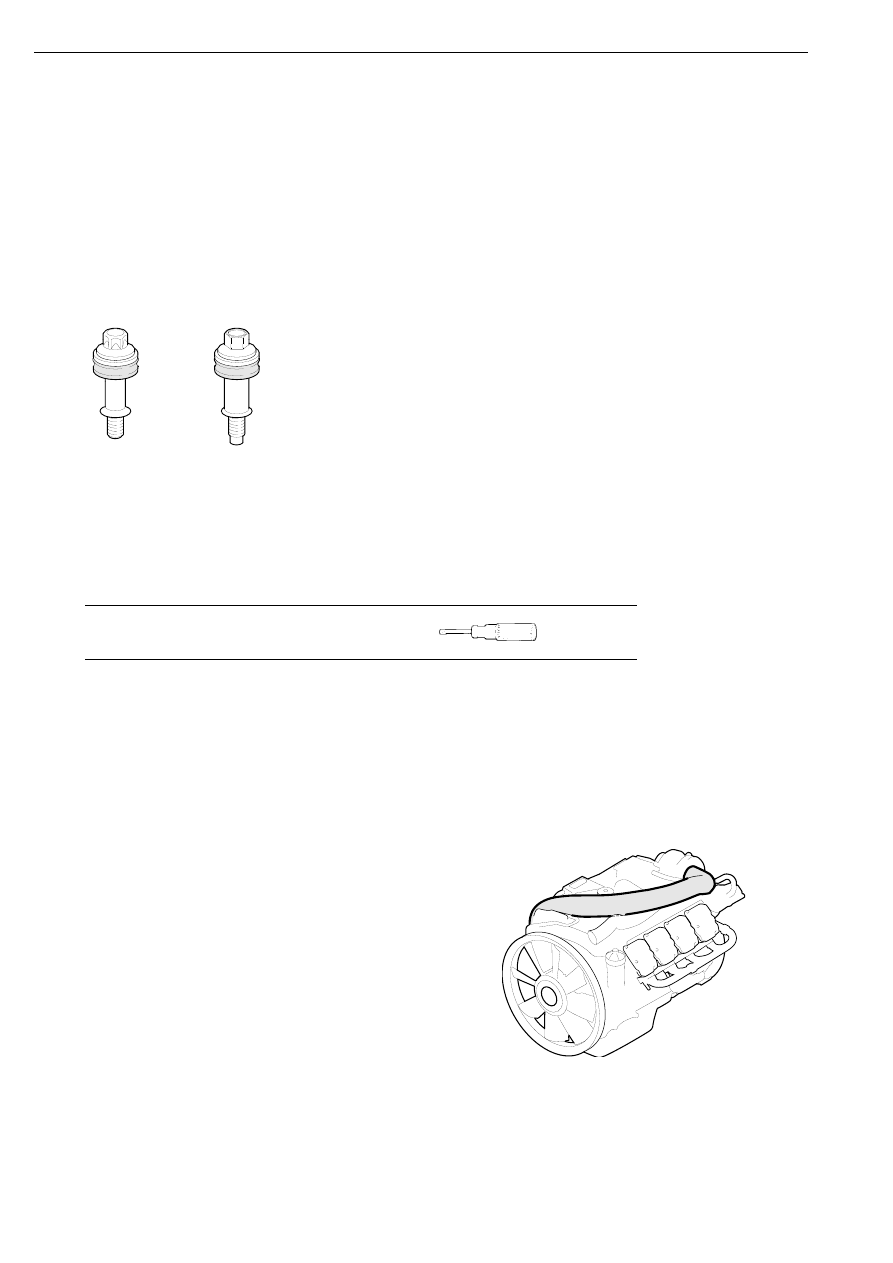

Установка
электропроводки

Моменты затяжки

Болты крепления верхних крышек головок
цилиндров

Инструменты и оборудование

Электромагнитные клапаны насос-форсунок, винты

2,0 +/-0,2 Н·м

Номер

Наименование

Рисунок

588 179

Динамометрическая
отвертка

116

621

18    3Nm

12    3Nm

+

−

+

−

114

769

Руководство по выполнению
операций

1

16-литровый двигатель: Убедитесь в том,
что впускной трубопровод, соединяющий
турбокомпрессор и воздушный фильтр,
демонтирован.

116 471

Установка кабелей EDC
