Топливный фильтр

Демонтаж топливного
фильтра (11-ти и 12-
литровые двигатели)

Приспособления и специальный
инструмент

1

Очистите фильтр снаружи и кронштейн
фильтра.

Номер

Наименование

Рисунок

Комплект
инструментов

587 025

Съемник фильтра

-

03_0808

2

Отверните фильтр. Используйте
съемник фильтра, например, 587 025.

03_0809

Топливный фильтр

28

ª

03:04-01

Установка

Примечание: Все работы, связанные с
разгерметизацией топливной системы,
необходимо завершать следующими
операциями.

Запустите двигатель и проверьте наличие
течи топлива. Дайте двигателю поработать
до тех пор, пока он не начнет работать
устойчиво и равномерно.

ВНИМАНИЕ! На двигатели, оснащенные
насос-форсунками, должны устанавливаться
только топливные фильтры, имеющие
маркировку "HIGH PERFORMANCE".

HIGH PERFORMANCE

X

X

X

X

X

X

X

X

X

X

HIGH PERFORMANCE

114 614

1

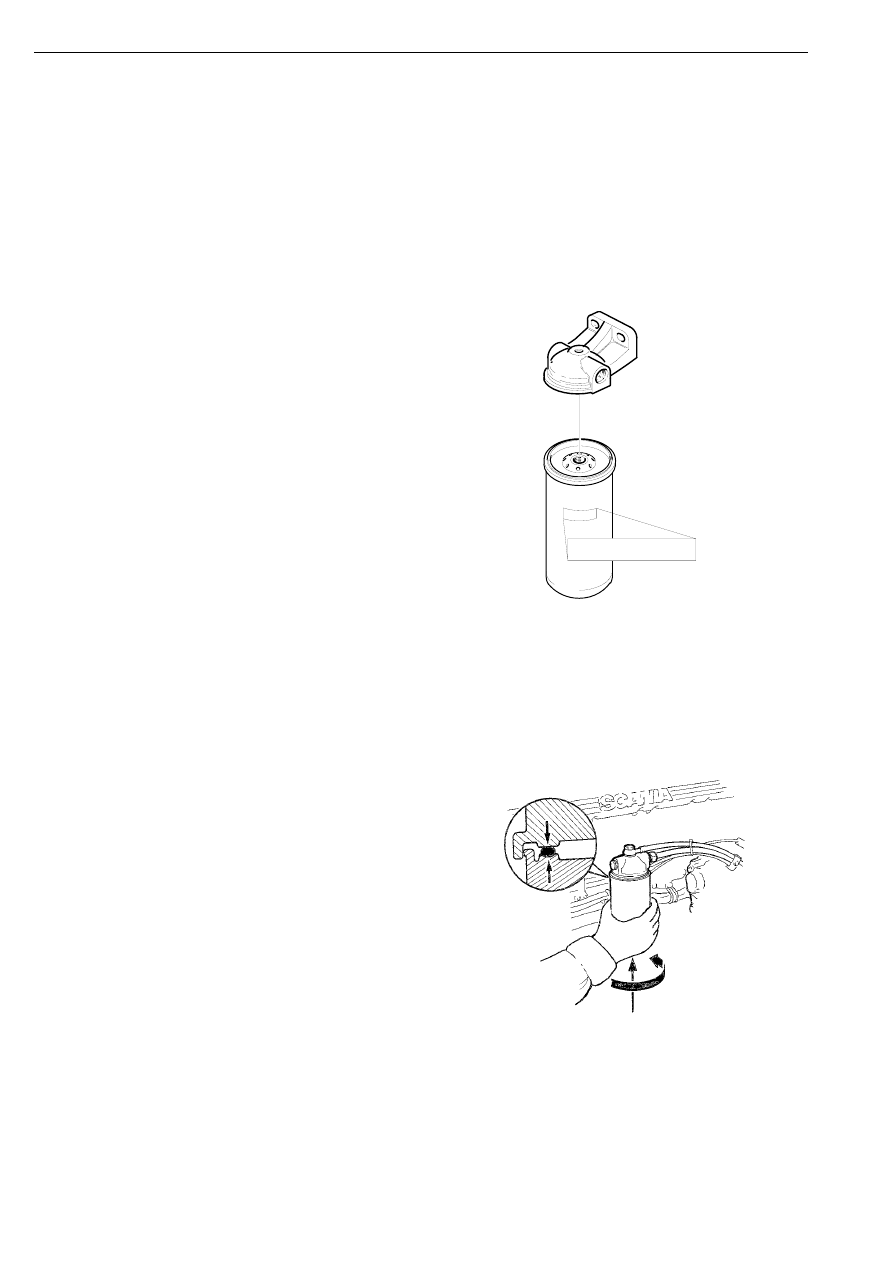

Смажьте уплотнительное кольцо
топливного фильтра.

2

Вручную поворачивайте новый
топливный фильтр до тех пор, пока
уплотнительное кольцо не подожмется к
кронштейну фильтра.

3

Затем доверните фильтр еще на пол-
оборота без использования каких-либо
приспособлений.

4

Проверьте уплотнение.

5

Заполните топливную систему топливом
и прокачайте ее для удаления воздуха,
см. раздел "Прокачка топливной
системы".

03_0810

Топливный фильтр

03:04-01

ª

29

Влагоотделитель

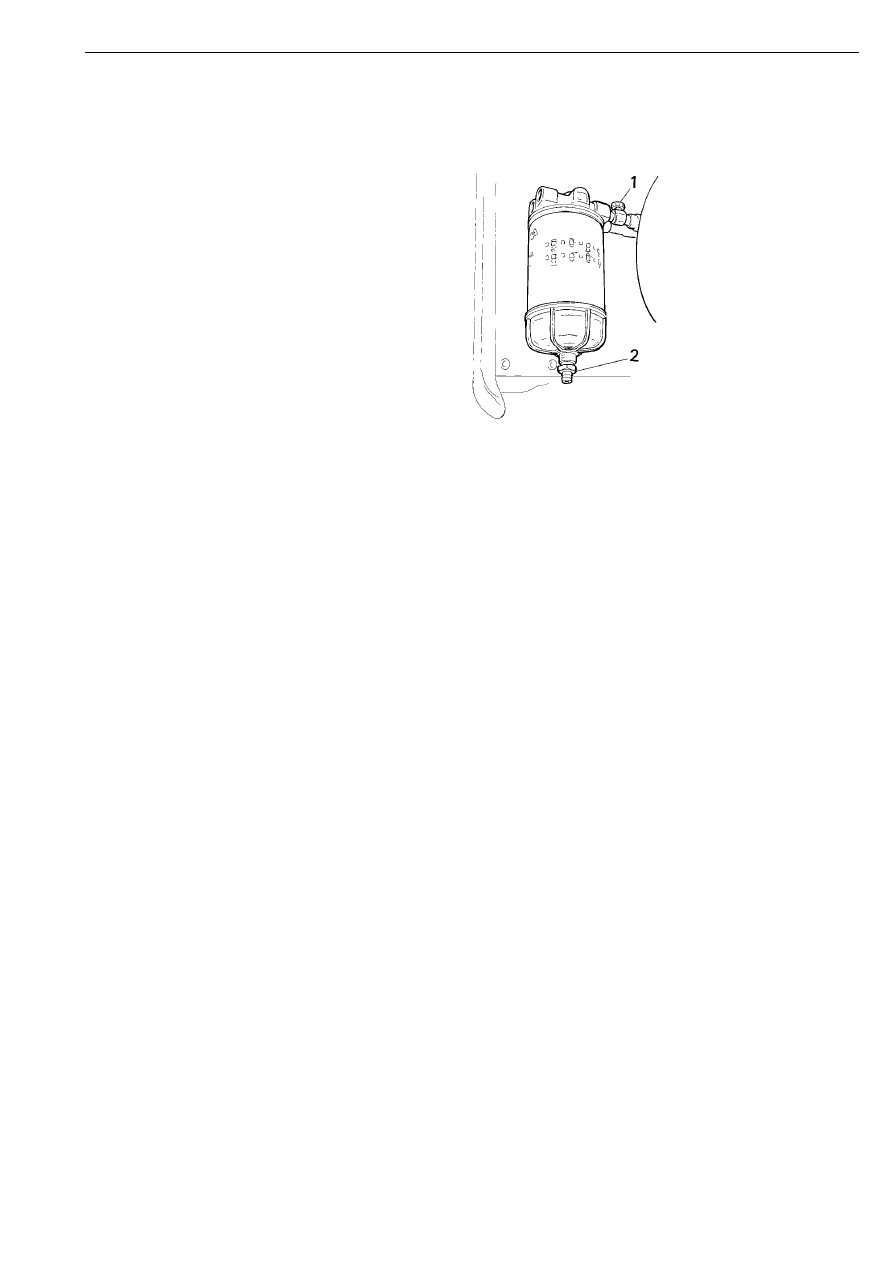

Некоторые автомобили оснащены
дополнительным топливным фильтром с
влагоотделителем, устанавливаемым на
раме.

Примечание: Перед заменой фильтра
закройте кран.

Интервалы замены влагоотделителя
совпадают с интервалами плановой замены
обычного топливного фильтра.

1

Кран подводящего топливопровода

2

Сливной клапан

1

09

 7

00

Топливный фильтр

30

ª

03:04-01

Снятие топливного фильтра (16-литровый двигатель)

Приспособления и специальный
инструмент

1

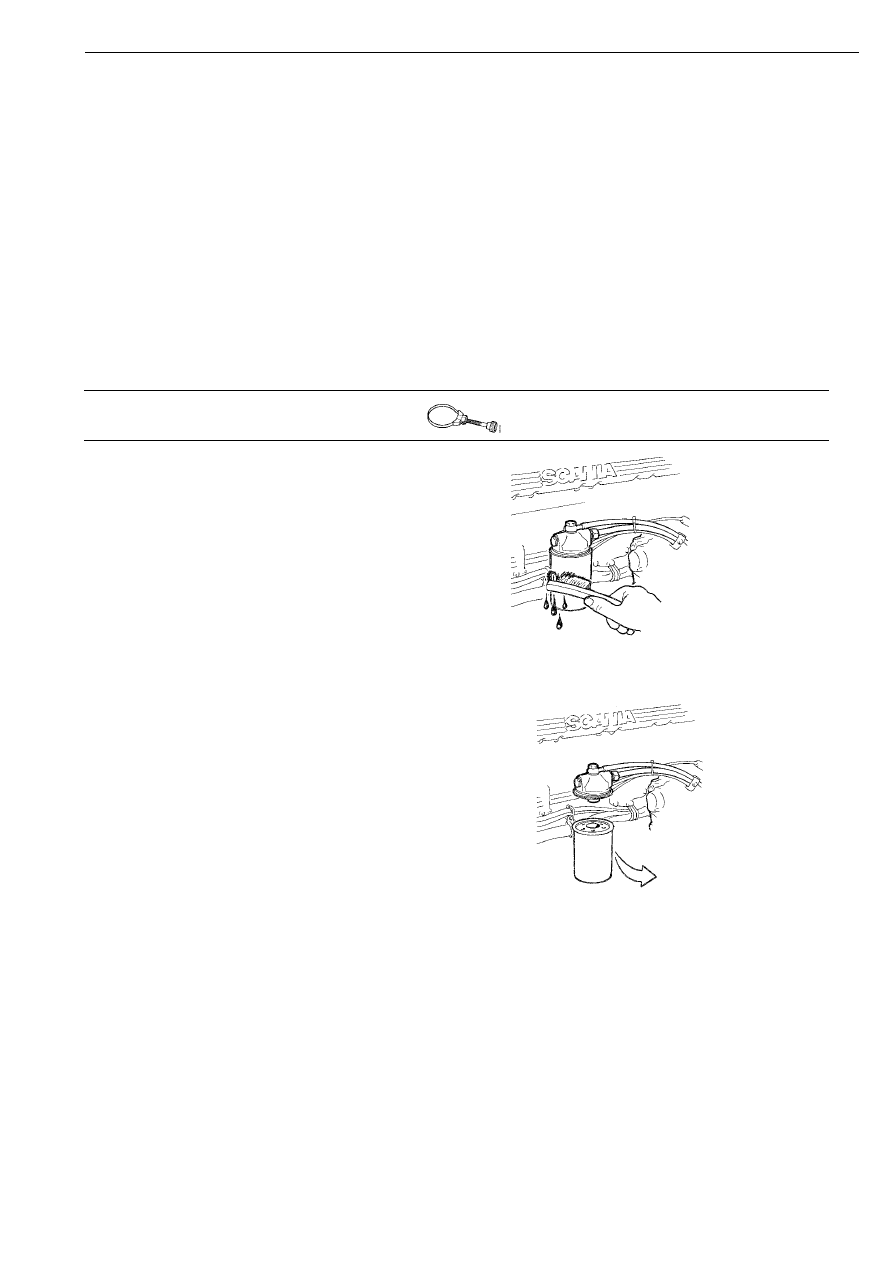

Отверните крышку фильтра, используя
подходящий инструмент с шестигранной
головкой, например, головку 588 475.

Примечание: Запрещается использовать
разводной или рожковый гаечный ключ, так
как это может привести к повреждению
крышки топливного фильтра.

2

Извлеките из корпуса фильтра крышку
вместе с фильтрующим элементом,
подняв ее вверх. Корпус фильтра
автоматически опорожняется от
топлива при извлечении фильтрующего
элемента.

Примечание: Если дренажная система не
работает, загрязненное топливо попадет в
насос-форсунки.

3

Извлеките старый фильтрующий
элемент из крышки фильтра, осторожно
отогнув его в сторону.

Номер

Наименование

Рисунок

Комплект инструментов

588 475

Головка

Комплект измерительных
приборов

118 26

7
