03:04-01

ª

19

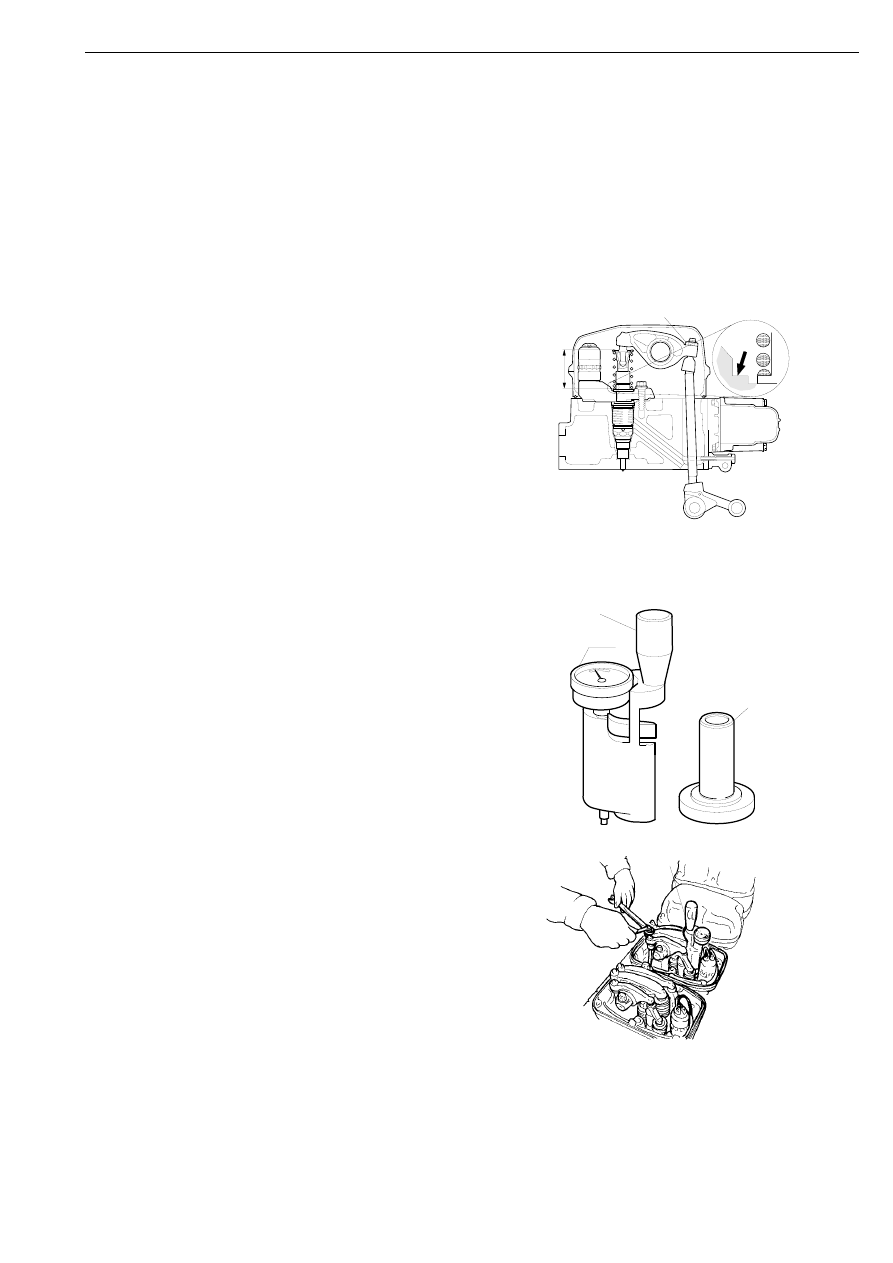

Регулировка насос-форсунок

ВНИМАНИЕ! Сначала выполните
предварительную регулировку при помощи
штангенциркуля, а затем точно
отрегулируйте насос-форсунку, используя
приспособление 99 365. Если не будут
выполнены оба этапа регулировки, насос-
форсунка может оказаться в неправильном
положении, что приведет к потере мощности,
а возможно, даже к поломке двигателя.

2

Заворачивайте крепежный болт 1
клапанного коромысла, при этом замеряя
штангенциркулем расстояние между
плоскостью "a" и верхней частью
центрирующего кольца опоры пружины
клапана. Расстояние должно равняться
66,9 мм.

a

0.1

+ −

110 045

66.9

1

3

Установите регулировочное
приспособление 1 (99 365) на втулочный
шаблон 2 для установки шкалы
индикатора в ноль. Установите стрелку
регулировочного приспособления на
ноль, вращая круглую шкалу 1A.

1

1A

2

112

755

4

Тщательно отрегулируйте положение
насос-форсунки, так чтобы расстояние
между плоскостью "a" и верхней частью
центрирующего кольца опоры пружины
клапана равнялось 66,9 +/-0,1 мм.

Обратитесь к таблице регулировки насос-
форсунок.

107 515

99 365

Регулировка насос-форсунок

20

ª

03:04-01

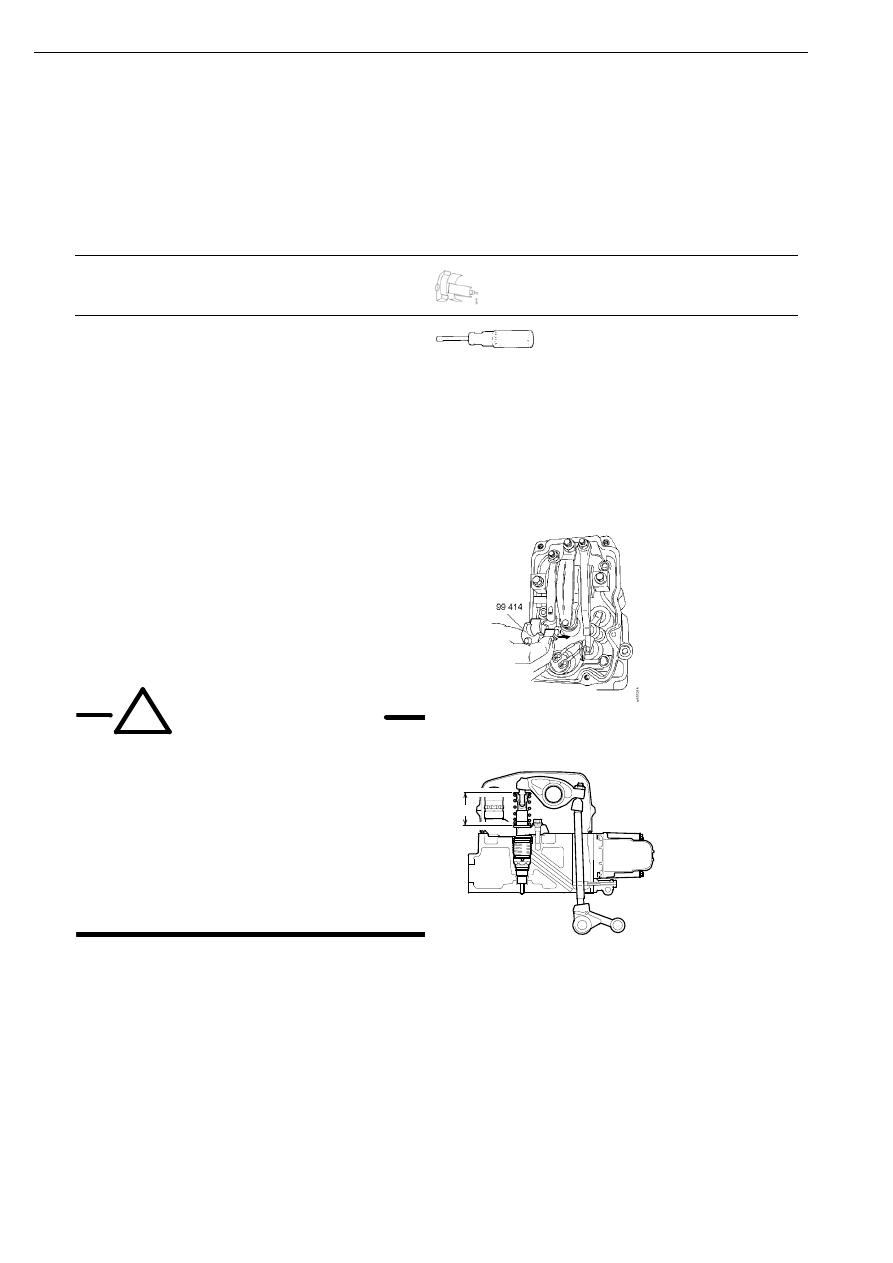

Регулировка насос-форсунок с помощью
приспособления 99 414

Приспособления и специальный
инструмент

Номер

Наименование

Рисунок

99 414

Регулировочное
приспособление

Комплект
измерительных
приборов

588 179

Динамометрическая отвертка

114 769

5

Установите регулировочное
приспособление 99 414 металлической
пластиной на насос-форсунку.

Приспособление 99 414 выполняет роль
индикатора номинального установочного
размера 66,9 мм.

124 856

66.9

!

ПРЕДOCTEРЕЖЕНИЕ!

Когда при выполнении проверки
положения насос-форсунки измеренное
расстояние выходит за пределы
66,9 +/-0,5 мм, необходимо соблюдать
особую осторожность, прикасаясь к
данной насос-форсунке. Возвратная
пружина насос-форсунки установлена с
предварительным сжатием. Она может
соскочить с насос-форсунки и стать
причиной травмы.

Регулировка насос-форсунок

03:04-01

ª

21

6

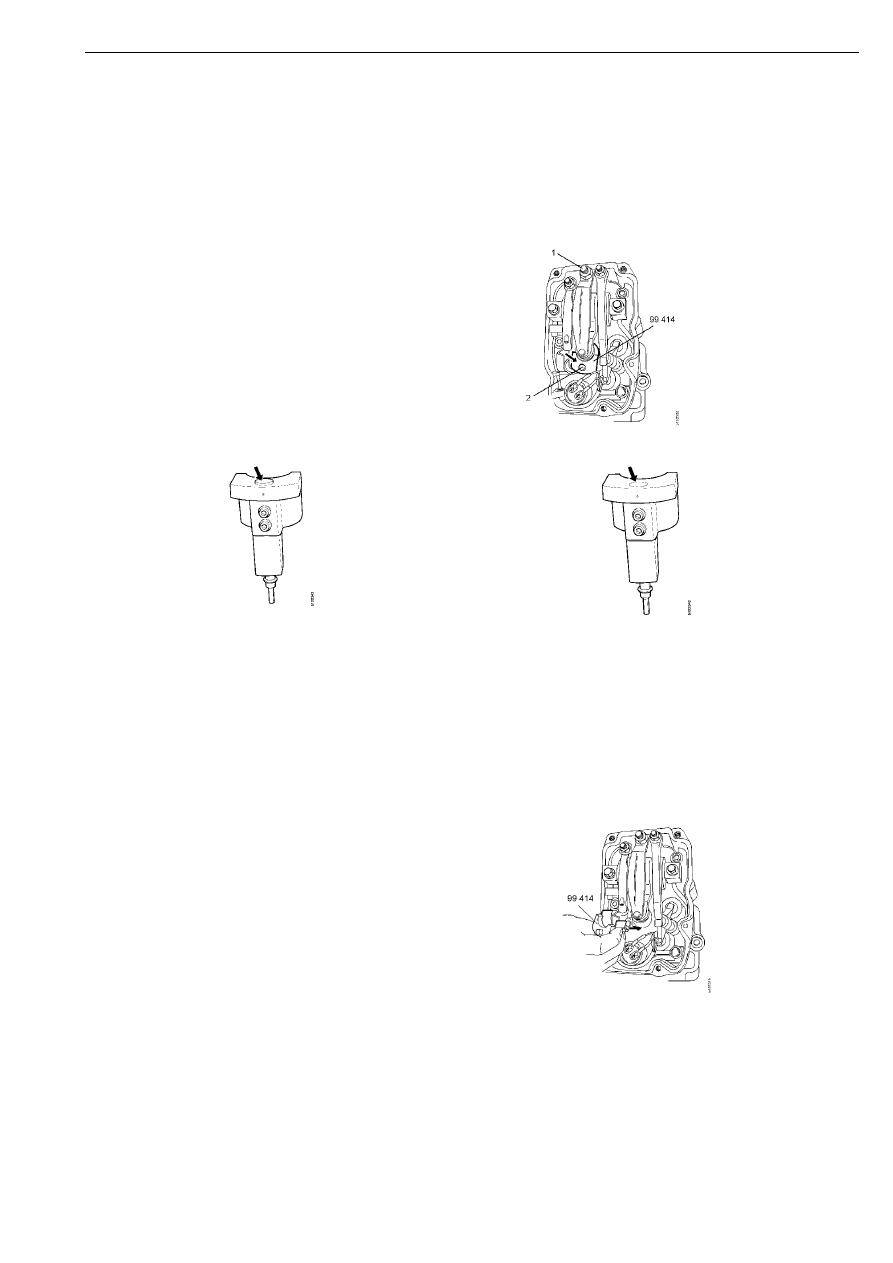

Для того чтобы произвести регулировку
насос-форсунки, отпустите контргайку и
вверните или выверните регулировочный
винт 1 коромысла. Насос-форсунка
отрегулирована правильно, если плунжер
2 находится на заподлицо с плоской
верхней полкой регулировочного
приспособления. Используйте палец для
проверки. Подобный способ проверки
позволяет надежно проконтролировать
положение плунжера. Установочный
размер 66,9 +/-0,1 мм.

Обратитесь к таблице регулировки
насос-форсунок.

Плунжер регулировочного приспособления
расположен выше или ниже верхней полки.
Отрегулируйте насос-форсунку.

Плунжер расположен заподлицо с верхней
полкой регулировочного приспособления.
Насос-форсунка отрегулирована правильно.

7

После регулировки затяните контргайки
регулировочных винтов моментом
39 Н·м.

8

Снимите приспособление 99 414.

Регулировка насос-форсунок

22

ª

03:04-01

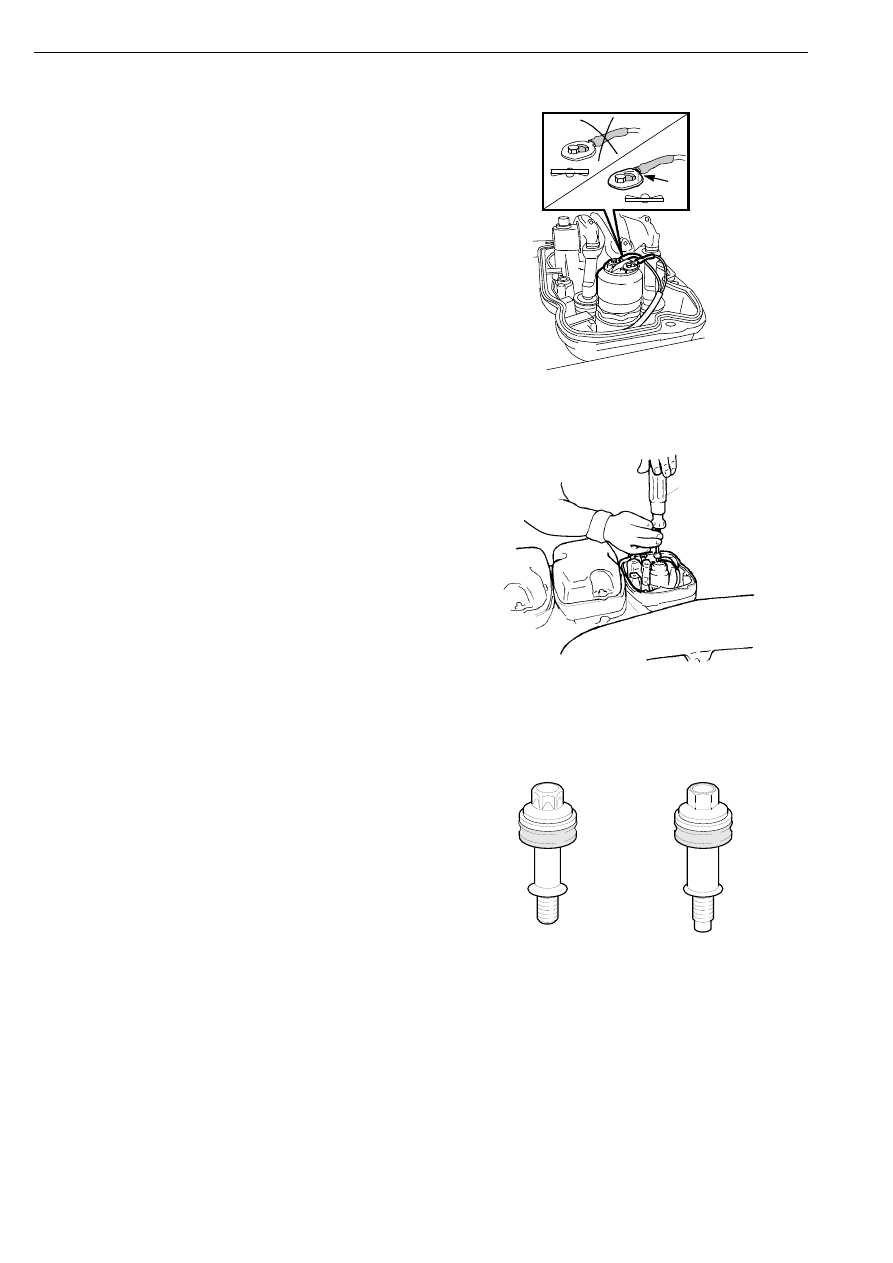

ВНИМАНИЕ! Установите электрические
провода, так чтобы клеммы были обращены
к насос-форсунке требуемой стороной (см.
рисунок).

11

8 48

2

9

Присоедините клеммы электрических
проводов к насос-форсункам.
Относительное расположение проводов
не имеет значения. При помощи
динамометрической отвертки 588 179
затяните винты моментом 2 Н·м.

ВНИМАНИЕ! Используйте
динамометрическую отвертку 588 179, для
того чтобы не срезать винты. Если какой-
либо винт срезался, необходимо заменить
насос-форсунку в сборе.

10 Если провода насос-форсунки слишком

длинные, их можно прикрепить хомутом
к электромагнитному клапану насос-
форсунки.

11 Установите на место верхнюю крышку

головки цилиндров и затяните болты
требуемым моментом: 12 Н·м или 18 Н·м
в зависимости от типа болтов, см. рис.

12 Закройте клапан выпуска воздуха и

затяните полый болт.

13 Заполните топливную систему топливом

и прокачайте ее для удаления воздуха, см.
раздел "Прокачка топливной системы".

588 179

107 675

116

621

18    3Nm

12    3Nm

+

−

+

−

Регулировка насос-форсунок
