Двигатели Scania четвёртой серии. Руководство - часть 71





03:04-01

ª

11

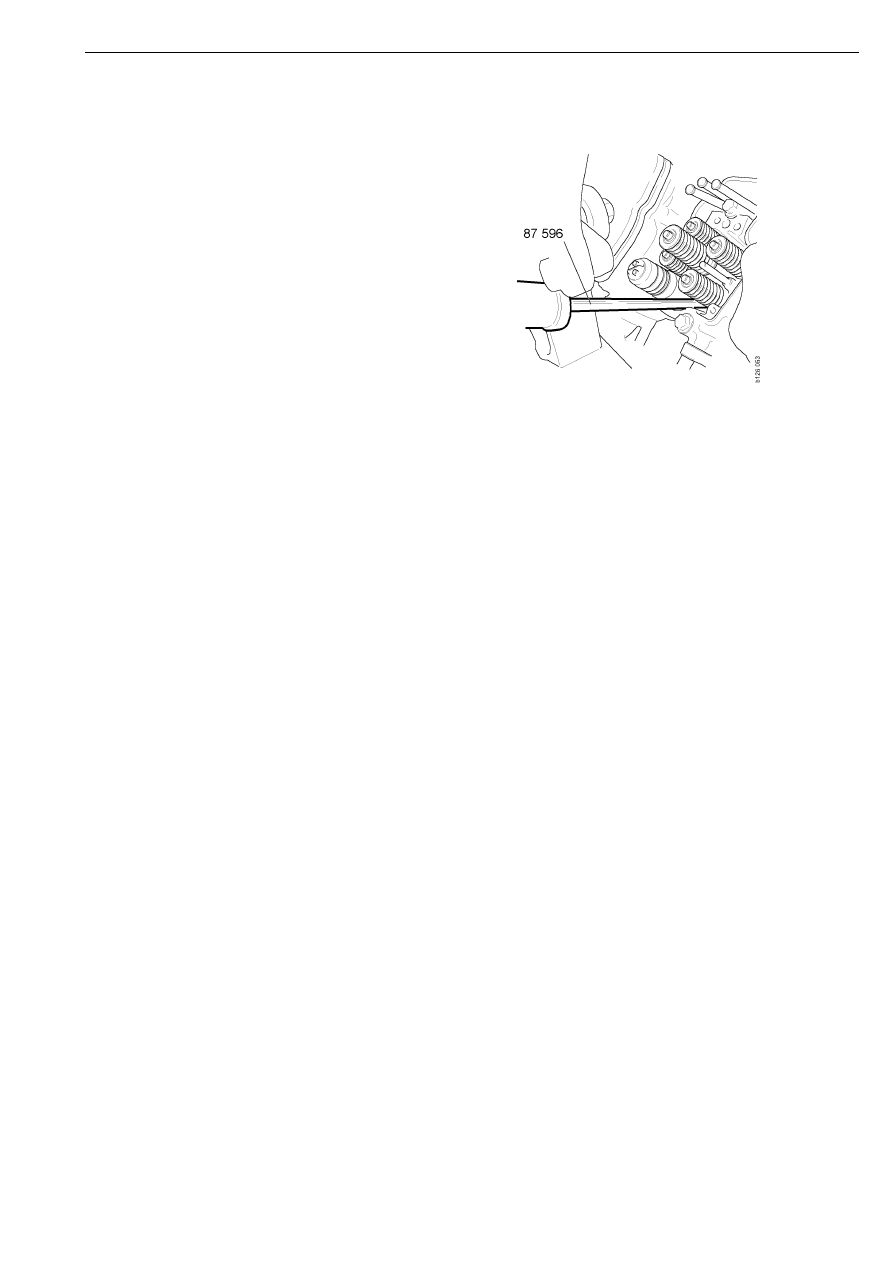

13 Извлеките насос-форсунку. При заедании

насос-форсунки осторожно постучите
резиновой киянкой по корпусу
электромагнитного клапана.

ВНИМАНИЕ! Насос-форсунка не подлежит
разборке. Замените насос-форсунку в сборе.

14 Удалите уплотнительную прокладку из

нижней части седла клапана насос-
форсунки (если она осталась там после
извлечения насос-форсунки).

Снятие насос-форсунок

12

ª

03:04-01

Установка насос-форсунок

Технические данные

Приспособления и специальный
инструмент

Примечание: Все работы, связанные с
разгерметизацией топливной системы,
необходимо завершать следующими
операциями.

Запустите двигатель и проверьте наличие
течи топлива. Дайте двигателю поработать
до тех пор, пока он не начнет работать
устойчиво и равномерно.

Установочный размер насос-форсунки (при холодном
двигателе)

66,9 +/-0,1 мм

Моменты затяжки

Контргайка на клапанном коромысле

39 Н·м

Болт крепления прижимной планки насос-форсунки

20 Н·м +75°

Болты крепления оси коромысел

105 Н·м

Винты крепления клемм проводов на насос-форсунке

2 +/-0,2 Н·м

Номер

Наименование

Рисунок

588 179

Динамометрическая
отвертка

114

769

Установка насос-форсунок

03:04-01

ª

13

1

Убедитесь в отсутствии старой
уплотнительной шайбы в гнезде насос-
форсунки. Очистите поверхности седла
насос-форсунки перед тем, как
установить новое уплотнение.

ВНИМАНИЕ! После снятия насос-форсунки
необходимо обязательно заменить
уплотнительную шайбу и уплотнительные
резиновые кольца насос-форсунки.
Убедитесь в чистоте уплотняемых
поверхностей.

2

Смажьте моторным маслом
уплотнительные резиновые кольца насос-
форсунки.

3

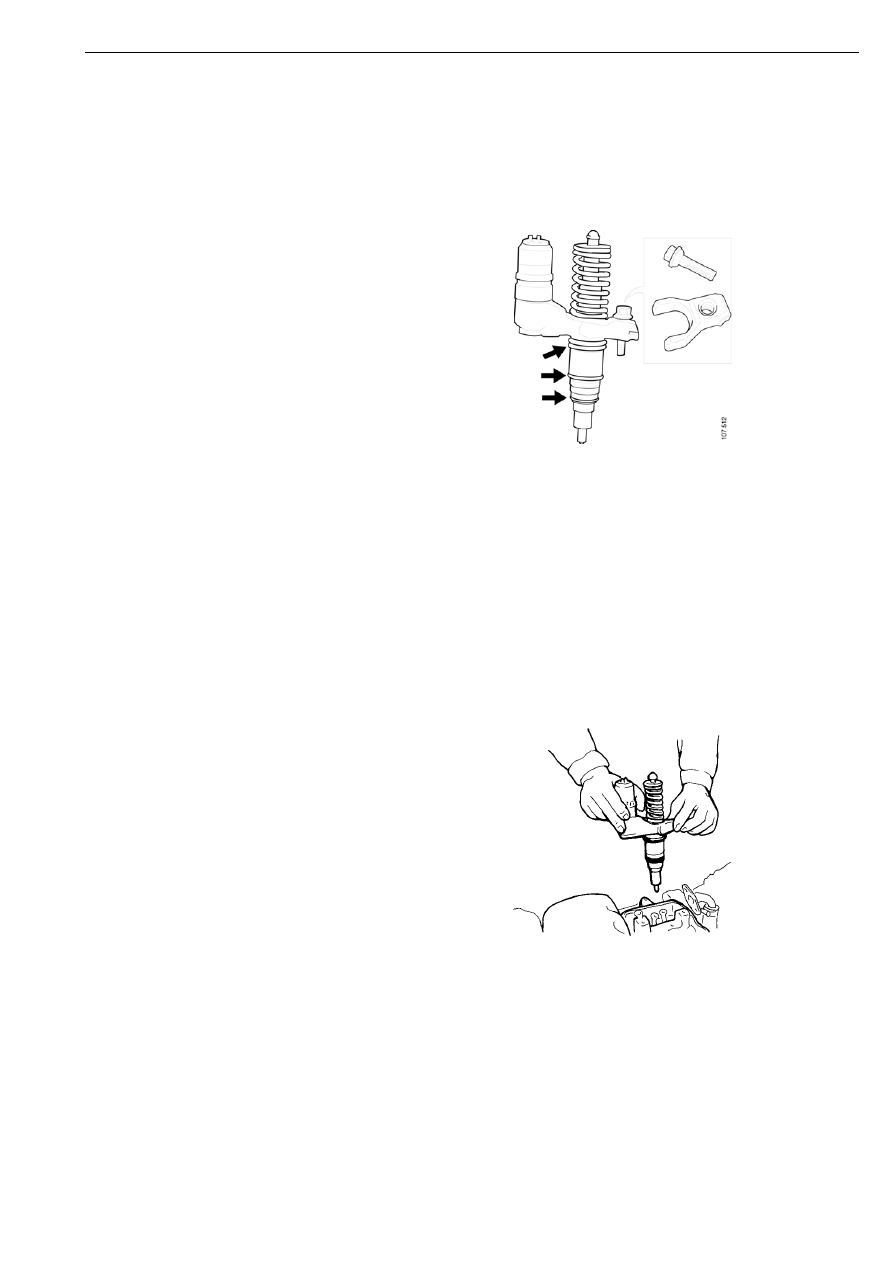

Наденьте новую уплотнительную шайбу
на насос-форсунку. Уплотнительная
шайба удерживается на насос-форсунке
при помощи резиновой вставки.

4

При помощи болта закрепите на насос-
форсунке скобу крепления и установите
сборку в головку цилиндров. Усилием
руки вставьте насос-форсунку в гнездо,
как можно глубже.

107 513

Установка насос-форсунок

14

ª

03:04-01

Примечание: Убедитесь в том, что скоба и
болт сухие и обезжирены.

5

Затяните болт моментом 20 Н·м, а затем
доверните его на угол 75°. На крышке
головки цилиндров имеются две отметки,
расположенные под углом 75°
относительно друг друга.

ВНИМАНИЕ! Убедитесь в том, что штанги
толкателей установлены в правильном
положении. Убедитесь в том, что нижний
конец штанги толкателя насос-форсунки
надежно зафиксирован в нижнем положении
пружинным стопорным кольцом.

ВНИМАНИЕ! Если клапанные коромысла
были сняты, более чем с одного цилиндра,
перед началом выполнения процедуры
регулировки необходимо полностью
вывернуть болты крепления оси коромысел

6

Установите ось клапанных коромысел.
Болты необходимо затягивать
поочерёдно, на несколько оборотов за
один раз, чтобы избежать перекоса.
Затяните болты моментом 105 Н·м.

7

Процедура регулировки насос-форсунки
описана в одноименном разделе.

Установка насос-форсунок
