03:04-01

ª

3

Узлы топливной системы

Снятие насос-форсунок

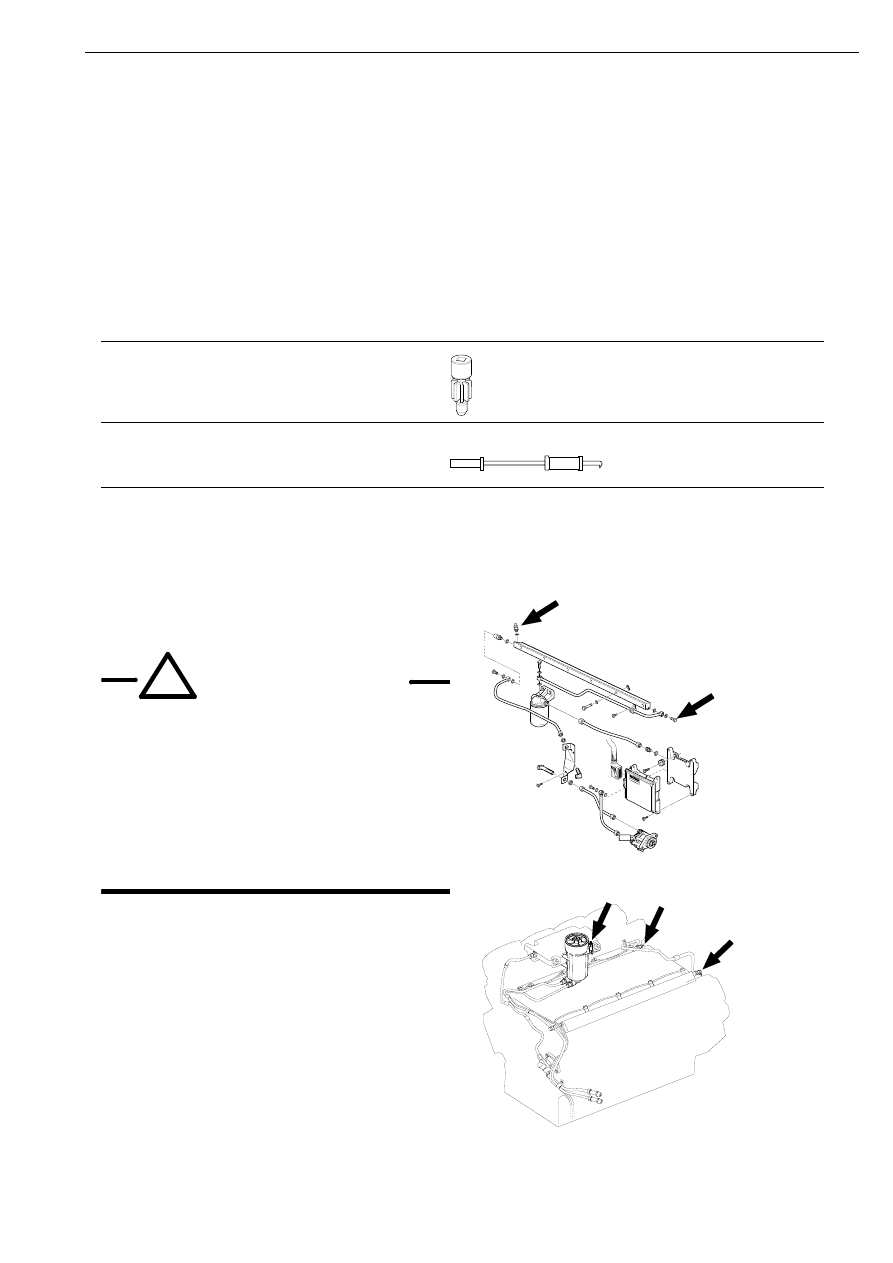

Приспособления и специальный инструмент

1

Откройте клапан выпуска воздуха и
слейте топливо из топливной системы,
отвернув полый болт/штуцер на задней
стороне топливораспределительной
рампы.

!

ПРЕДOCTEРЕЖЕНИЕ!

Топливная система должна быть
полностью опорожнена от топлива. В
противном случае возможно попадание
топлива в цилиндры двигателя, что с
большой вероятностью приведет к
гидравлическому удару.

Если топливо попало в камеру сгорания,
его необходимо незамедлительно
удалить при помощи насоса.

Номер

Наименование

Рисунок

Комплект
инструментов

99 309

Приспособление для
поворота маховика

D5

87 596

Ударный съемник

D2

100330

87 596

00

1610

Двигатель с рабочим объёмом 12 литров

Двигатель с рабочим объёмом 16 литров

108 036

116 272

Снятие насос-форсунок

4

ª

03:04-01

2

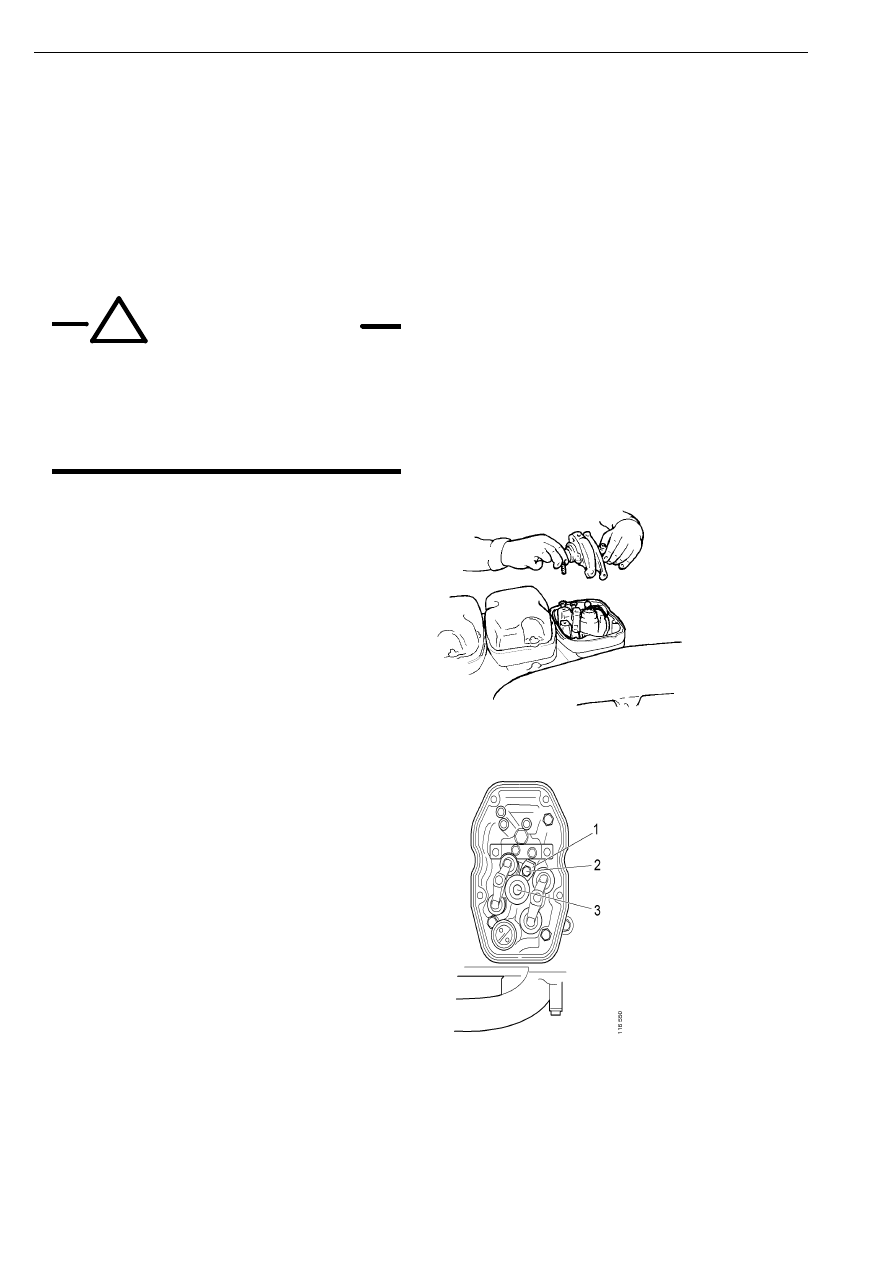

Очистите крышку головки цилиндров и
соседнюю зону.

3

Снимите верхнюю секцию крышки
головки цилиндров.

4

Поочередно отпуская болты оси
клапанных коромысел, разгрузите
пружины клапанов.

!

ПРЕДOCTEРЕЖЕНИЕ!

Снимая ось клапанных коромысел, не
наклоняйтесь над двигателем.
Возвратная пружина насос-форсунки
установлена с предварительным
сжатием. Она может выскочить и стать
причиной травмы.

Примечание: Если пружина соскочила с
насос-форсунки, последняя подлежит замене.

5

Снимите ось клапанных коромысел.

107 508

6

Выверните болт скобы, удерживающей
насос-форсунку.

1

Скоба крепления насос-форсунки

2

Болт крепления скобы

3

Насос-форсунка

Снятие насос-форсунок

03:04-01

ª

5

7

Отсоедините провода от насос-форсунки.
Винты крепления клемм проводов
полностью не вывинчиваются. Поэтому
выверните винты насколько это
возможно.

Примечание: Не пытайтесь приподнять
насос-форсунку за пружину. Пружина может
соскочить.

8

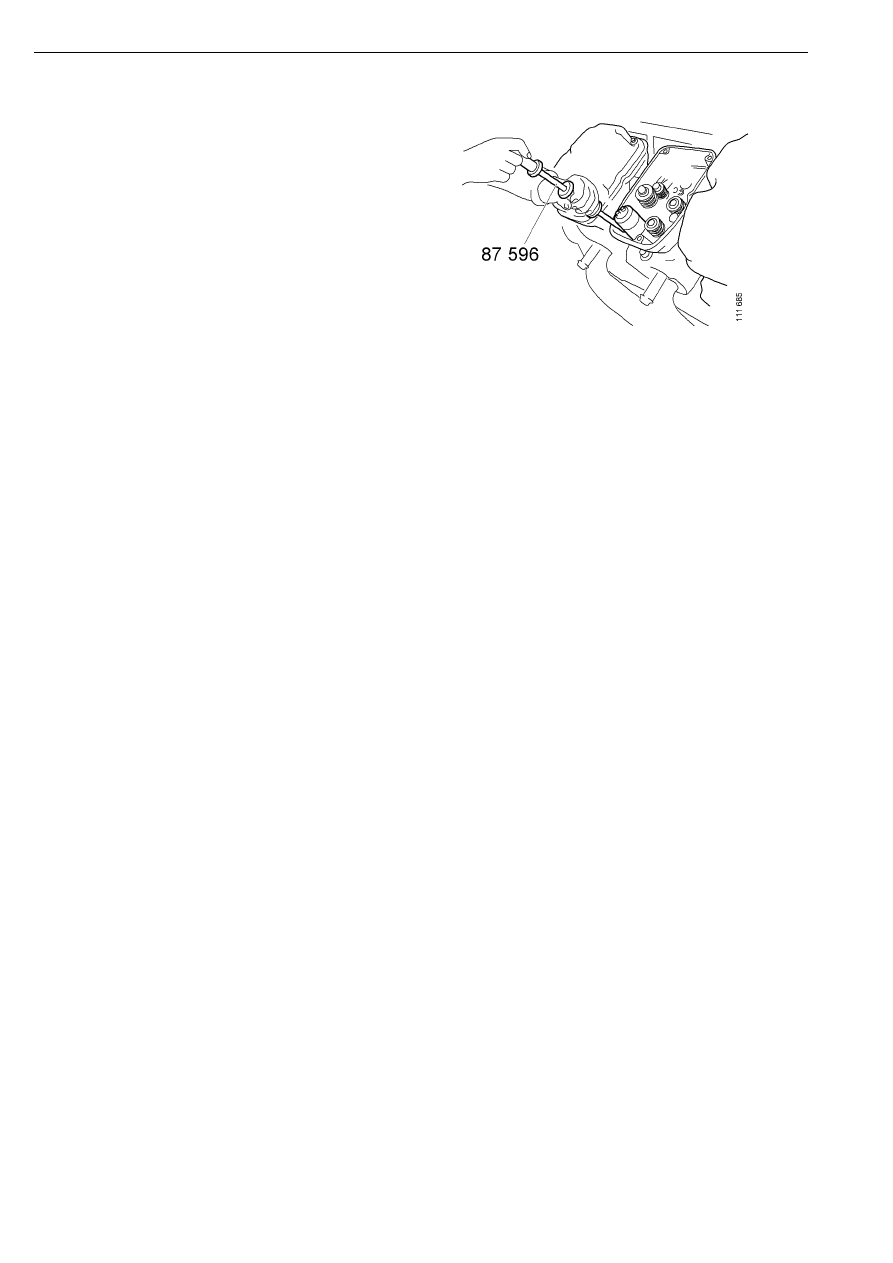

Поверните насос-форсунку против
часовой стрелки до упора. Установите
ударный съемник 87 596, как показано на
рисунке.

Примечание: Если установить ножку
съемника непосредственно под
электромагнитным клапаном, можно
повредить электромагнитный клапан.

Установите ударный съемник, как показано
на рисунке стрелкой.

9

Чтобы облегчить правильную установку
ударного съемника, выверните один из
болтов крепления нижней крышки
головки цилиндров.

121

 0

7

2

Снятие насос-форсунок

6

ª

03:04-01

10 Извлеките насос-форсунку. При заедании

насос-форсунки осторожно постучите
резиновой киянкой по корпусу
электромагнитного клапана.

ВНИМАНИЕ! Насос-форсунка не подлежит
разборке. Замените насос-форсунку в сборе.

11 Извлеките уплотнительную шайбу,

установленную в гнезде насос-форсунки
(если она осталась там после извлечения
насос-форсунки).
