03:02-01



25

Монтажный блок

Монтажный блок двигателя соединяет
элементы системы EDC двигателя с
системой электрооборудования шасси
автомобиля. Монтажный блок защищает
разъемы от загрязнений и повреждений.

Все элементы системы EDC двигателя
соединены проводами, соединяющимися в
монтажном блоке.

03_0780

Элементы системы управления EDC, расположенные на двигателе

26



03:02-01

03:02-01



27

Блок управления EDC E12

Примечание: Важно, чтобы корпус блока
управления был надежно соединен с
"массой". Внутри блока управления
находится подавитель помех, для
нормальной работы которого требуется
надежное соединение с "массой".

В грузовых автомобилях, блок управления
EDC расположен в центральном
электрическом блоке. В автобусах, блок
управления EDC расположен в заднем левом
углу кузова.

Функции блока управления EDC

Блок управления EDC собирает
информацию, которая затем переводится в
сигналы, управляющие топливным насосом
и регулятором ТНВД.

Блок управления состоит из двух
микропроцессоров. Один из них в основном
рассчитывает величину цикловой подачи
топлива, а другой определяет оптимальный
угол опережения впрыскивания топлива и
коды неисправностей.

Напряжение бортовой системы
электрооборудования составляет 24 В.
Электрооборудование выполнено по
однопроводной схеме с соединением с "
массой" отрицательного полюса системы.

Блок управления преобразует бортовое
напряжение в более низкое, примерно на
уровне 5 В, которое затем запитывает
датчики и т.д. Эти датчики всегда
соединяются с "массой" через блок
управления.

•

Установка функции регулирования
режима работы двигателя вручную с
заданными ограничениями.

•

Установка функции фиксированной
частоты вращения коленчатого вала
двигателя.

•

Установкой возможности использования
следующих функций управления
частотой вращения коленчатого вала
при включенной передаче: Нормальное
ручное управление, Регулирование
режима работы двигателя вручную с
заданными ограничениями,
Повышенные обороты холостого хода и
Фиксированные обороты двигателя.

•

Установка максимальной скорости
движения автомобиля

•

Установка второго ограничения
скорости автомобиля

•

Выбор типа регулятора (RQ или RQV)

•

Регулирование оборотов холостого хода
или выбор режима работы системы
круиз-контроля.

Описание работы в 03:02-02, EDC MS5 для
ТНВД, показывает, которую из
приведенных выше систем можно
использовать наилучшим образом для
различных блоков управления.

Каждый раз при выполнении конфигурации
блока управления в его запоминающее
устройство заносится дата и
идентификационный номер блока VCI. Это
является мерой, аналогичной пломбировке
приборов.

Блок управления EDC E12

28



03:02-01

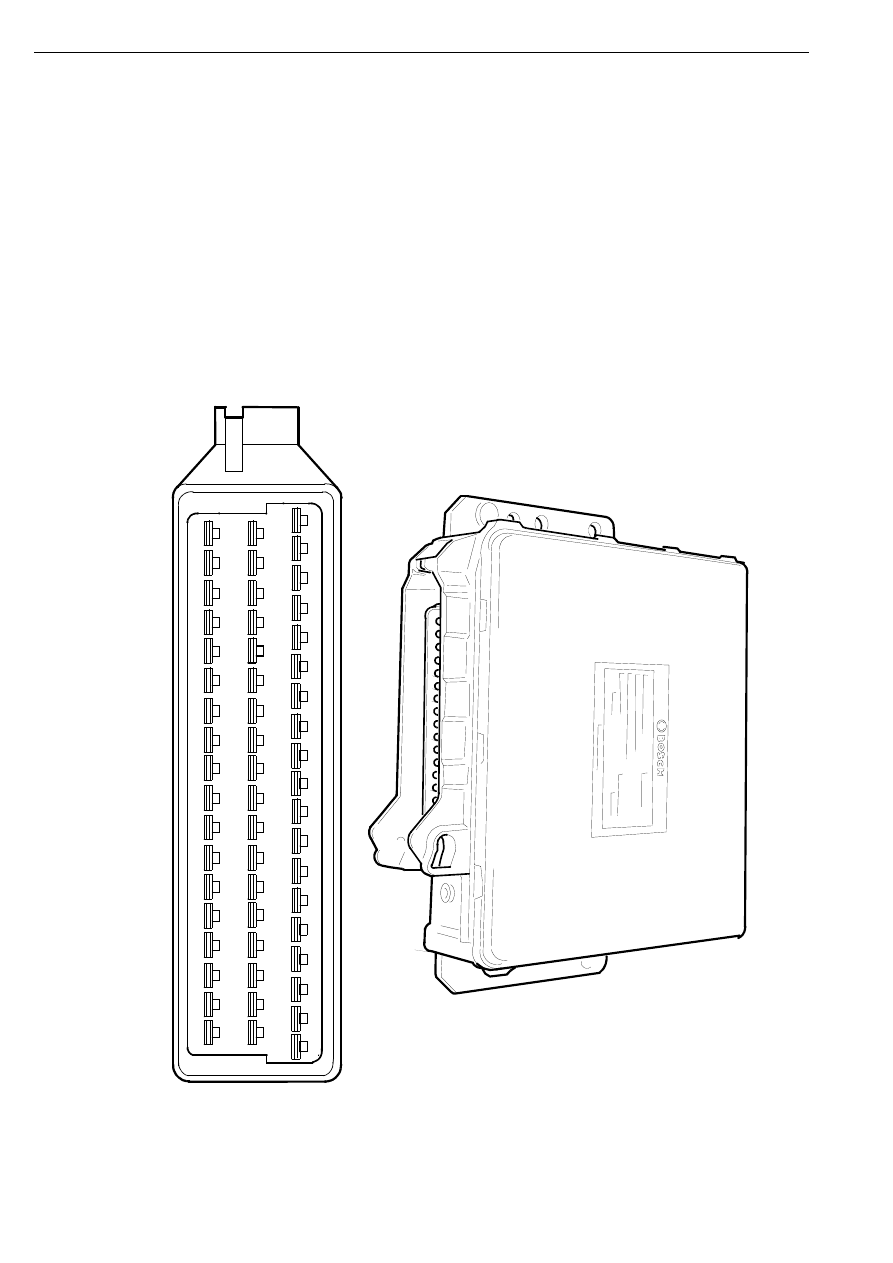

Электрические разъемы блока
управления EDC

Блок управления EDC соединен с другими
элементами системы EDC с помощью 55-
клеммного разъема. См. рисунок.

55-клеммный разъем блока управления EDC.

38

39

4

0

41

4

2

4

3

4

4

45

4

6

47

48

49

50

5

1

5

2

53

5

4

55

20

21

22

23

2

4

2

5

26

2

7

28

29

30

3

1

32

33

34

3

5

36

37

1

2

34

56

7

8

9

1

0

1

1

1

2

13

1

4

1

5

16

1

7

18

19

1

1

8

 2

1

7

Блок управления EDC E12
