Двигатели Scania третьей серии. Руководство - часть 7



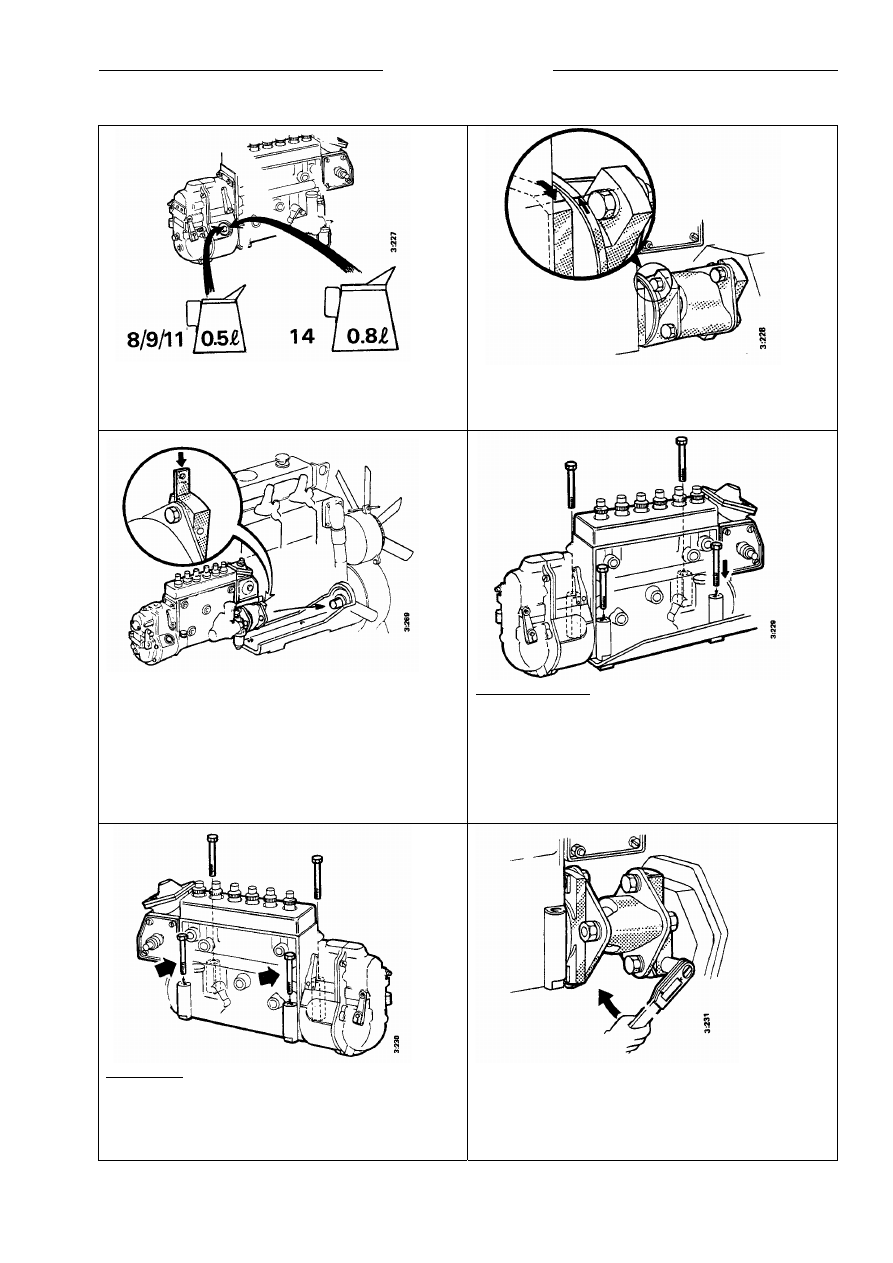

Насос для впрыска



СКАНИЯ







3-85 12 29 G EN



23







2



3

Заполнить пустой насос для впрыска маслом
Двигатели 8/9/11

0,5 л

Двигатели 14                 0,8 л



Повернуть муфту насоса, чтобы линия на полумуфте
совпала с линией на торце корпуса насоса.



4



5

Расширить переднюю полумуфту клином
Клин для двигателей 8/11/14

98 435

Клин для двигателей 9

99 055

Сдвинуть насос для впрыска вперед и установить в
полумуфту на валу привода насоса.



Двигатели 8/11/14: Закрепить насос для впрыска
болтами.
С насосами 3000: Начать с переднего правого болта,
который является направляющим.
Затянуть с моментом 39 Н·м.
С насосами 7000: Оба болта с правой стороны
являются направляющими.
Затянуть с моментом 39 Н·м.





6



7

Двигатели 9: Болты слева являются направляющими.
Затянуть с моментом 39 Н·м.



Затянуть зажимной болт передней полумуфты:
Для двигателей 8/11/14 с насосом 3000  65 Н·м
Для двигателей 8/11/14 с насосом 7000  110 Н·м
Для двигателей 11/14 с   насосом 7100

150 Н·м

Для двигателей

9   150

Н·м



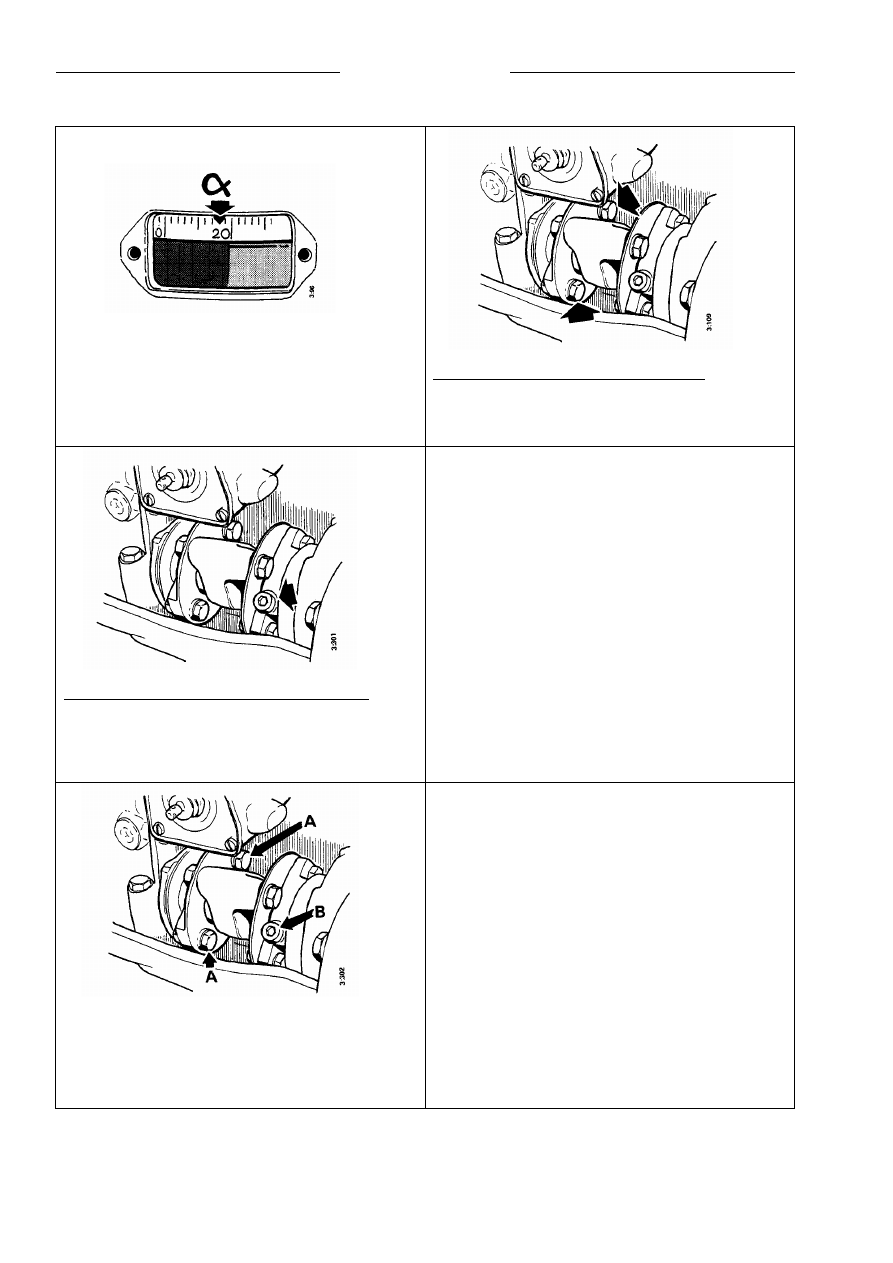

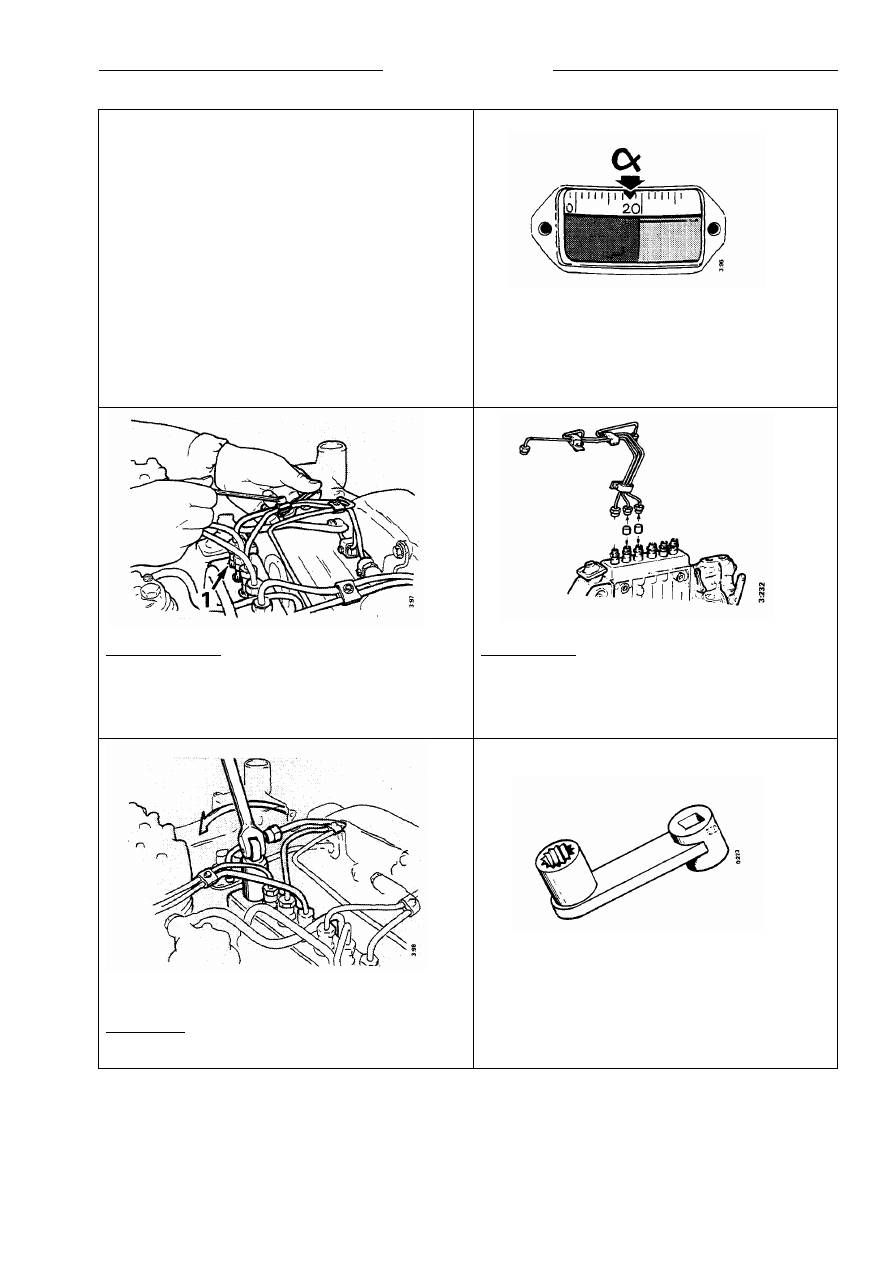

Проверка синхронизации впрыска





СКАНИЯ







24



3-85 12 29 G EN









8



9


Убедиться, что указанное значение синхронизации
впрыска соответствует значению по шкале на
маховике. При правильной регулировке маркировка на
муфте насоса совпадает с концом корпуса насоса.




Двигатели 8/11/14  с насосами 3000 и 7000:
Отрегулировать по необходимости, ослабляя болты.
Постукиванием по полумуфте добиться совпадения
линий на полумуфте и торце корпуса насоса.





10 11


Двигатели 11/14  с насосами 7100 и двигатели 9:
Отрегулировать по необходимости, ослабляя
зажимной болт. Постукиванием по полумуфте
добиться совпадения линий на полумуфте и торце
корпуса насоса.



Примечание:

Направление вращения насоса двигателя 14

противоположно направлению вращения

двигателя.


Вал насоса вращается против часовой стрелки,
если смотреть спереди. При проверке
синхронизации коленчатый вал двигателя
следует проворачивать в направлении его
вращения.







12



13

Затянуть затяжные болты дисков: А
Двигатели 8/11/14  с насосом 3000

65 Н·м

Двигатели 11/14  с насосом 7000

110 Н·м

Затянуть передний затяжной болт муфты насоса: В
Двигатели 11/14  с насосом 7100

150 Н·м

Двигатель 9 с насосом 3000/7100

150 Н·м



Маркировка на насосе для впрыска может быть
проверена по насосу, установленному на двигателе.
См. «Проверка синхронизации впрыска».







Проверка синхронизации впрыска



СКАНИЯ







3-85 12 29 G EN



25





1

Синхронизацию впрыска можно проверить, не
демонтируя насос для впрыска с двигателя. Данный
способ называется перепускным.

Перед проверкой синхронизации впрыска следует
проверить перемещение управляющей рейки (CRO) по
отдельной операции.

При проверке синхронизации впрыска значение CRO
должно быть следующим:

6-8 мм для двигателей DSC с насосами для впрыска  S-
7007, 7008, 7103,

9-12 мм для других двигателей.




Установить время начала впрыска на шкале маховика.
При правильной скорости вращения двигателя
маркировки на муфте насоса и на торце корпуса
насоса должны совпадать.





2



3


Двигатели 8/11/14: Прочистить крепление
нагнетательного клапана первого цилиндра. Ослабить
крепление нагнетательного патрубка и осторожно
сдвинуть его в сторону.




Двигатели 9/11 (связка трубопроводов):
Прочистить крепления нагнетательных клапанов
первых трех передних цилиндров. Ослабить
крепления и отсоединить связку нагнетательных
трубопроводов.



4



5


Демонтировать крепление нагнетательного клапана. Он
может быть туго затянут.
Примечание! Не поворачивать плунжер!
Ключ для нагнетательного клапана: 587 156.




Ключ для крепления нагнетательного клапана 99 052
подходит к двигателям 9, но может использоваться
для двигателей 8/11/14.





Проверка синхронизации впрыска





СКАНИЯ







26



3-85 12 29 G EN









6



7


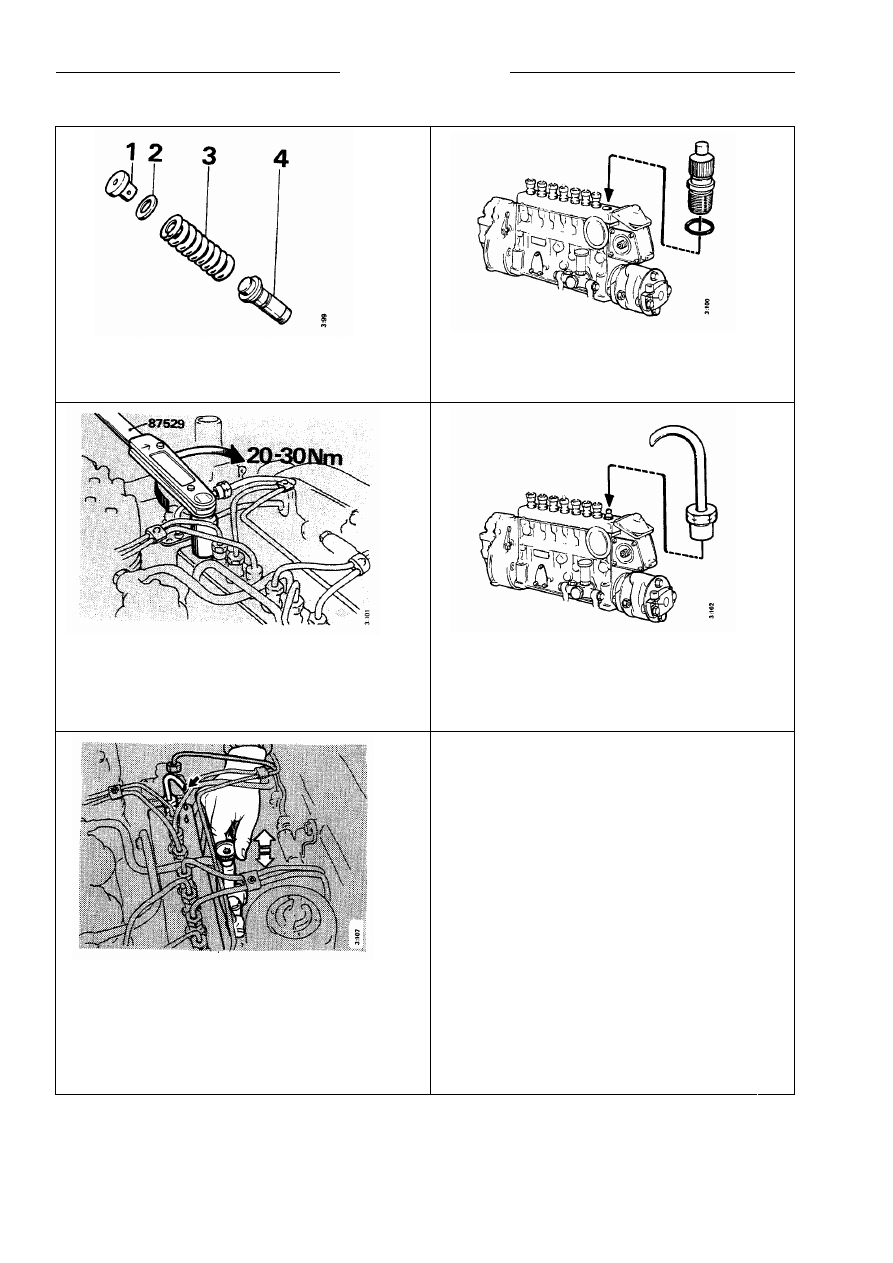

Снять заглушку 1, регулировочную прокладку 2 (если
есть), пружину 3 и головку нагнетательного клапана 4.




Установить крепление для нагнетательного клапана и
круглое кольцо.





8



9


Затянуть крепление для нагнетательного клапана.




Установить нагнетательный патрубок,
предварительно загнув и отрезав 50-70 мм от
ниппеля. На двигателях 9 длина патрубка должна
быть 150-200 мм.





10 11


Нагнетать топливо ручным насосом и осмотреть
патрубок.



1.  Капля: синхронизация насоса проведена

правильно. Переходить к пункту 12.


2.  Струя: синхронизация насоса замедлена.

Переходить к пункту 14.


3.  Остановка: синхронизация насоса ускорена.

Переходить к пункту 19.
