Двигатели Scania третьей серии. Руководство - часть 8



Проверка синхронизации впрыска



СКАНИЯ







3-85 12 29 G EN



27







12 13


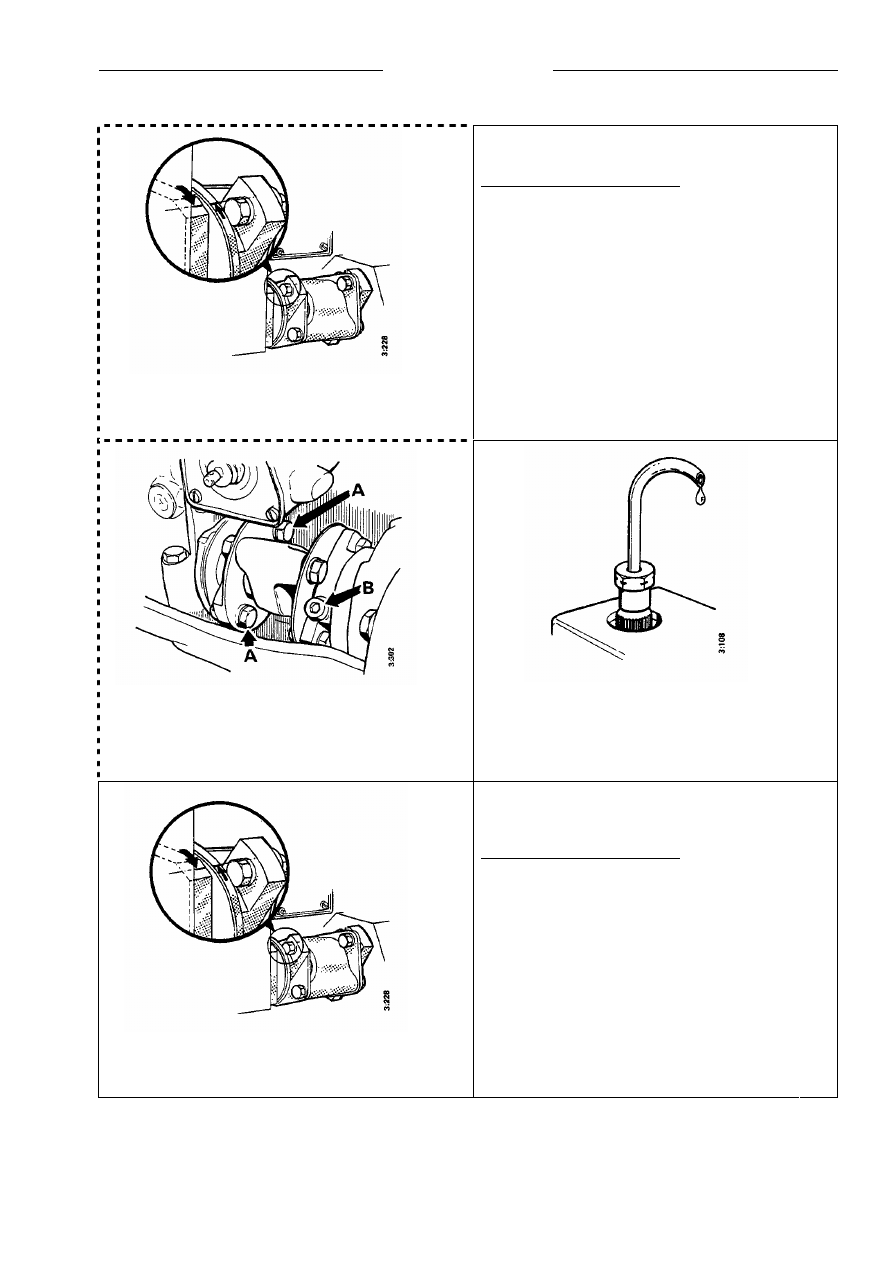

Маркировки на муфте насоса и на торце корпуса насоса
должны совпадать.



Если маркировки не совпадают:
(Проверить повторно)

Убрать неправильную маркировку с торца
корпуса насоса.

Маркировать торец корпуса насоса заново по
маркировке на полумуфте.

Примечание: Маркировка должна быть точной.


Переходить к пункту 24.







14



15


Ослабить зажимные болты А дисков муфты для
двигателей 8/11/14 с насосами 3000 и 7000.
Ослабить зажимной болт В муфты насоса двигателей
11/14 с насосом 7100 и для двигателей 9.




Постукиванием по полумуфте  по направлению
вращения насоса снизить струю топлива до капель.





16 17


Маркировки на муфте насоса и на торце корпуса насоса
должны совпадать.



Если маркировки не совпадают:

(Проверить повторно)

Убрать неправильную маркировку с торца
корпуса насоса.

Маркировать торец корпуса насоса заново по
маркировке на полумуфте.

Примечание: Маркировка должна быть точной.









Проверка синхронизации впрыска





СКАНИЯ







28



3-85 12 29 G EN









18



19

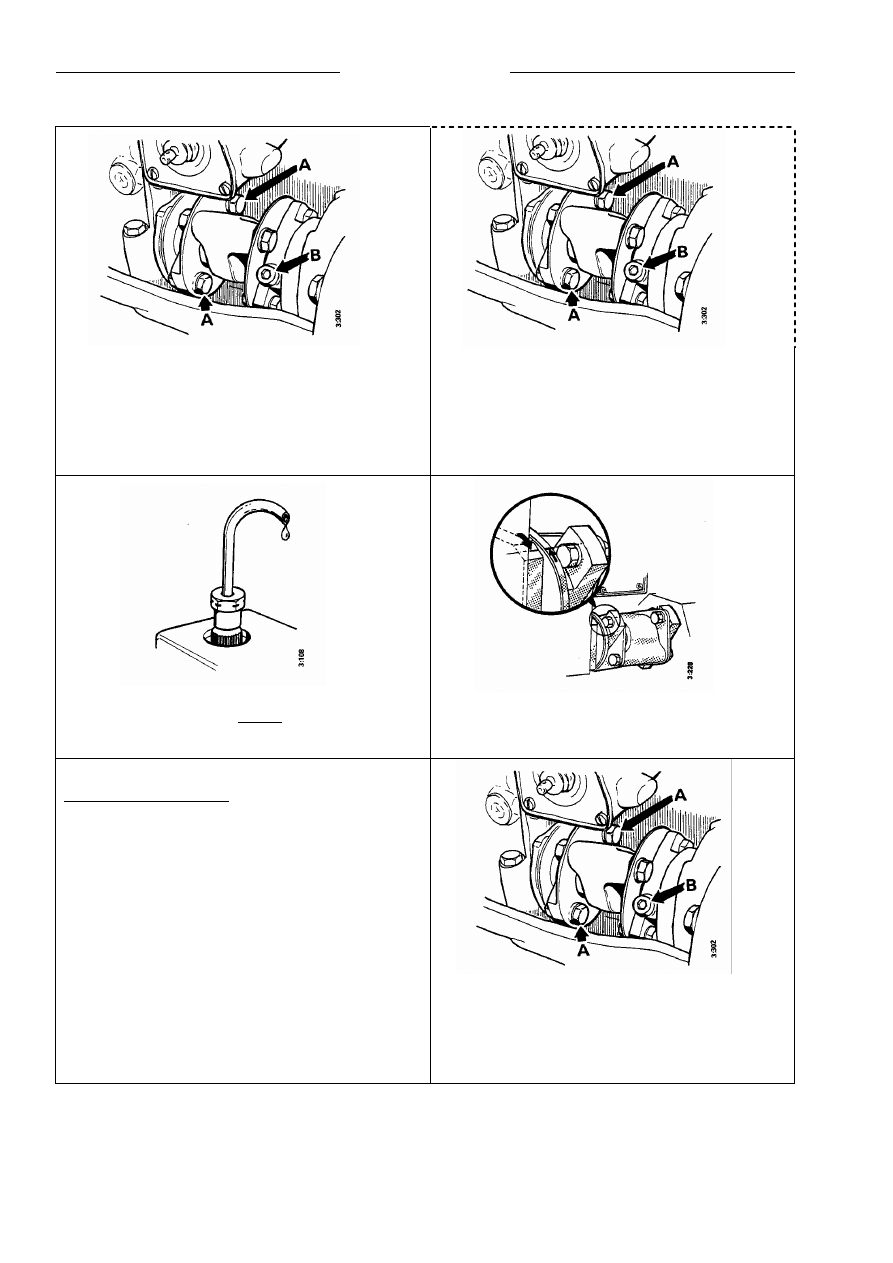

Затянуть затяжные болты дисков: А
Двигатели 8/11/14  с насосом 3000

65 Н·м

Двигатели 11/14  с насосом 7000

110 Н·м

Затянуть передний затяжной болт муфты насоса: В
Двигатели 11/14  с насосом 7100

150 Н·м

Двигатель 9 с насосом 3000/7100

150 Н·м

Переходить к пункту 24.



Ослабить зажимные болты А дисков муфты для
двигателей 8/11/14 с насосами 3000 и 7000.
Ослабить зажимной болт В муфты насоса двигателей
11/14 с насосом 7100 и для двигателей 9.





20



21


Постукивать по полумуфте против направления
вращения насоса до появления капель топлива.




Маркировки на муфте насоса и на торце корпуса
насоса должны совпадать



Если метки не совпадают:

Убрать неправильную маркировку с торца
корпуса насоса.

Маркировать торец корпуса насоса заново по
маркировке на полумуфте.

Примечание: Маркировка должна быть точной



22



23



Затянуть затяжные болты дисков: А
Двигатели 8/11/14  с насосом 3000

65 Н·м

Двигатели 11/14  с насосом 7000

110 Н·м

Затянуть передний затяжной болт муфты насоса: В
Двигатели 11/14  с насосом 7100

150 Н·м

Двигатель 9 с насосом 3000/7100

150 Н·м

Переходить к пункту 24.







Проверка синхронизации впрыска



СКАНИЯ







3-85 12 29 G EN



29







24



25


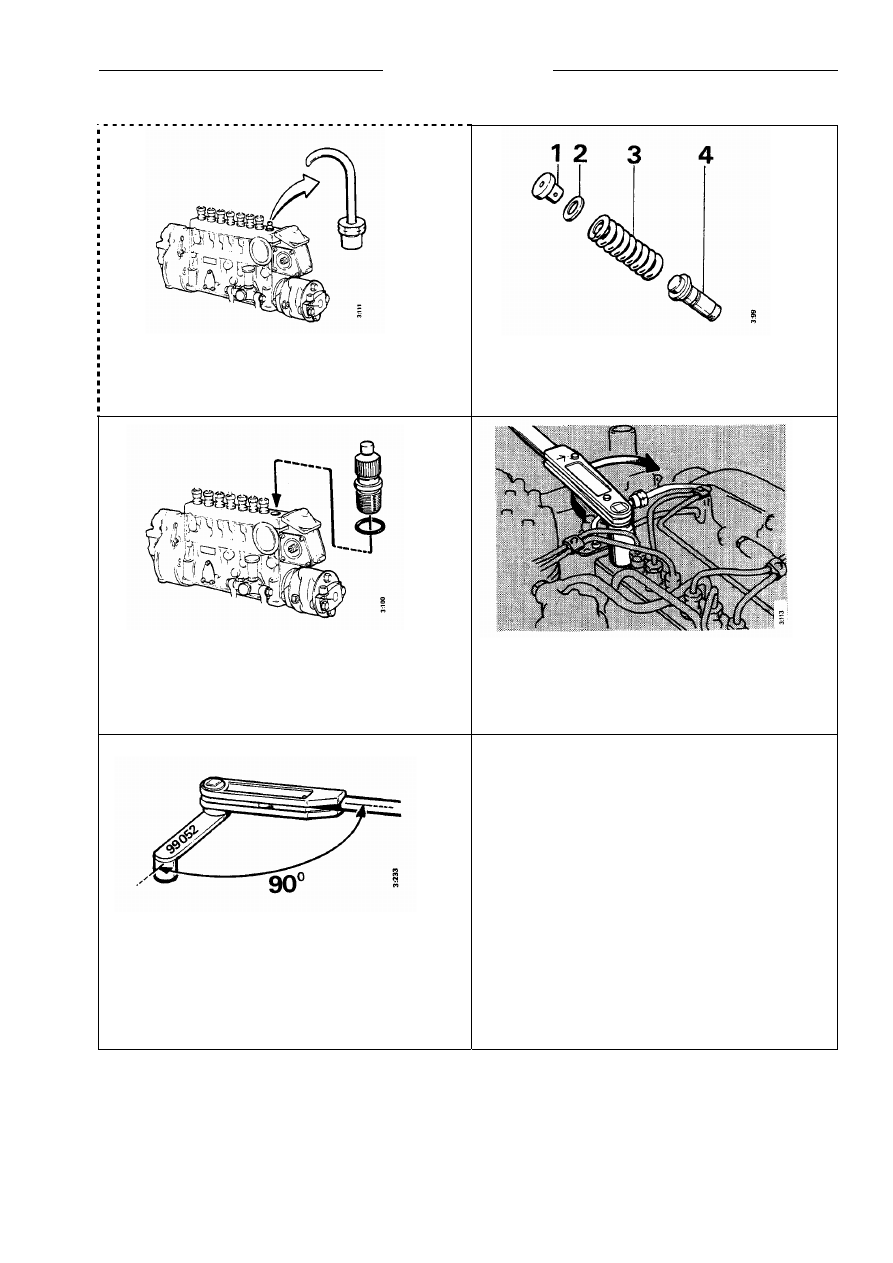

Отсоединить  патрубок  и  крепление  нагнетательного
клапана от цилиндра 1.




Установить  головку  нагнетательного  клапана 4,
пружину 3, те  же  прокладки 2, что  и  были  сняты,
заглушку 1.





26

27


Присоединить  крепление  нагнетательного  клапана  и
установить новое круглое кольцо.




Моменты затяжки:
Насос 3000

80

+10

Н·м

Насос 7000

110

+10

Н·м

Насос 7100

110

+10

Н·м





28

Инструмент  для  крепления  нагнетательного  клапана
имеет  номер 99 052 (для  двигателей 9). Инструмент
должен описывать угол 90° по отношению к торцевому
ключу

для

достижения

правильного

момента.

Установить    нагнетательный  клапан  и  запустить
двигатель. Убедиться в отсутствии утечек.



ПРИМЕЧАНИЕ:



Соблюдать чистоту.



Новая маркировка на корпусе насоса

должна быть точной



Перед новой маркировкой

провести повторную проверку.



Для

проверки

синхронизации

впрыска

могут

применяться  другие  способы,  например,  с  помощью
насоса высокого давления «Bosch» EFEP 453B (номер
по каталогу «Bosch» - 1 687 222 048).

В этом случае выравниватель давления и перепускной
клапан  следует  снять  и  установить  на  отверстия
заглушки.






Проверка хода
управляющей рейки (CRO)





СКАНИЯ







30



3-85 12 29 G EN





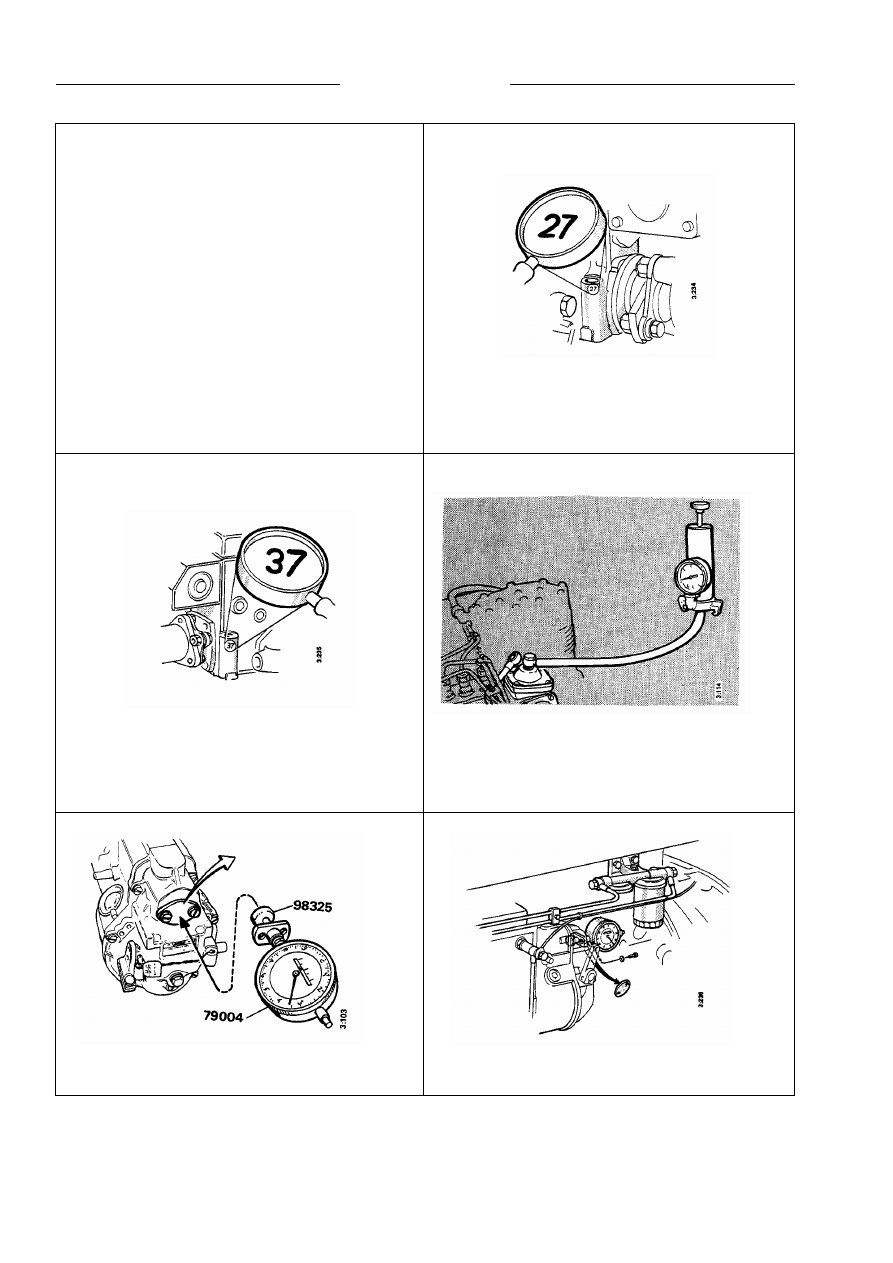

Базовая настройка насоса для впрыска была
произведена на испытательном стенде в соответствии
с испытательными таблицами «Scania».

Затем максимальное значение CRO  было
отрегулировано так, чтобы обеспечить подачу топлива
в количестве, необходимом для установленной
мощности двигателя. Проверка CRO должна
проводиться только в следующих случаях:
- при срыве оригинальной пломбы «Scania» на

ограничителе выхлопа

- при претензиях на работу насоса для впрыска
- для контроля целостности мембраны в ограничителе

выхлопа

- перед проверкой синхронизации впрыска


Запрещается превышать

выштампованное значение CRO

без испытаний насоса на стенде

в соответствии с инструкциями для испытаний.



Двигатели 8/11/14




Пример: При стендовых испытаниях двигатель получил
верное количество топлива при CRO 12,7 мм.





Насос с ограничителем выхлопа

1

Двигатели 9





Пример: При стендовых испытаниях двигатель
получил верное количество топлива при CRO 13,7 мм.



Подсоединить насос для испытаний на герметичность к
корпусу ограничителя выхлопа. Применять насос для
испытаний на герметичность для охлаждения системы
и  соединений (в комплекте измерительного
инструмента 98 651).



RQ/RQV



2 RQ/RQV



3

Подсоединить индикаторный датчик в указанной точке
задней крышки насоса.



На двигателях 9 при подсоединении датчика следует
снять передний топливный фильтр.
