Двигатели Scania третьей серии. Руководство - часть 3



Ограничитель выхлопа



СКАНИЯ







3-85 12 29 G EN



7



Проверка ограничителя выхлопа


Как правило, проверка ограничителя выхлопа
проводится вместе с насосом для впрыска на
испытательном стенде. Если это невозможно,
ограничитель выхлопа может быть проверен
следующим способом.

Примечание: Данный способ менее точен, чем при
регулировке на испытательном стенде.

1.  Подсоединить индикаторный датчик для

измерения перемещения управляющей рейки
(CRO). («См. «Проверка перемещения
управляющей рейки»).


2.

Подключить источник сжатого воздуха к

корпусу ограничителя выхлопа над переходным
клапаном. Обеспечить считывание давления с
манометра.


3.  Взять таблицу на двигатель из раздела

«Система впрыска». (См. «Параметры
настройки мощности двигателя и насоса»).


4.  Отрегулировать переходной клапан по

давлению в соответствии с п. D1
испытательной таблицы. Переместить рычаг
акселератора из положения низких оборотов в
положение высокой скорости вращения и
считать CRO.  Повторить операцию несколько
раз и вычислить среднее значение.




Среднее значение должно составлять 0

-0,1

+0,2



мм от значения, проставленного на насосе для
впрыска. Если CRO выходит за установленные
пределы, насос для впрыска следует
отрегулировать на испытательном стенде.


5.  Отрегулировать переходной клапан по

давлению в соответствии с п. D2
испытательной таблицы. Переместить рычаг
акселератора из положения низкой скорости в
положение высокой скорости и считать CRO.
Значение должно быть равно значению п.
D2±0,1 мм. Если значение выходит за
допустимые пределы, следует отрегулировать
предварительное натяжение пружины
ограничителя выхлопа. Повторять операцию до
тех пор, пока CRO не будет находиться в
установленном диапазоне значений.


6.  Отрегулировать переходной клапан по

давлению в соответствии с п. D3
испытательной таблицы. Переместить рычаг
акселератора из положения низкой скорости в
положение высокой скорости и считать CRO.
Значение должно быть равно значению п.
D3±0,3 мм. Если значение выходит за
допустимые пределы при верном значении
согласно п. D2, пружина ограничителя выхлопа
неисправна. Заменить пружину и
отрегулировать насос на испытательном
стенде.







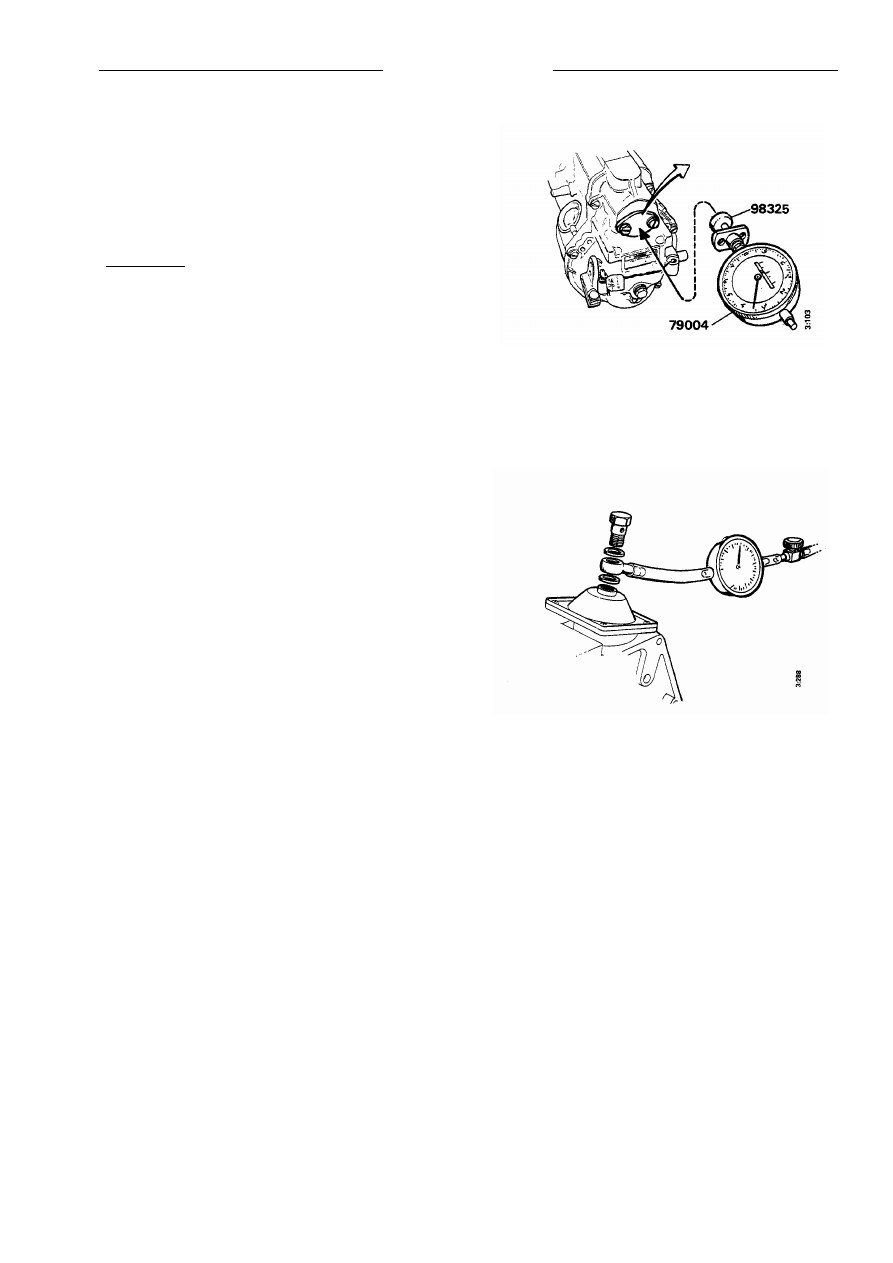

Проверка CRO












Подключение источника сжатого воздуха к корпусу

ограничителя выхлопа над переходным клапаном и

к манометру.


























Диски и муфты насоса





СКАНИЯ







8



3-85 12 29 G EN





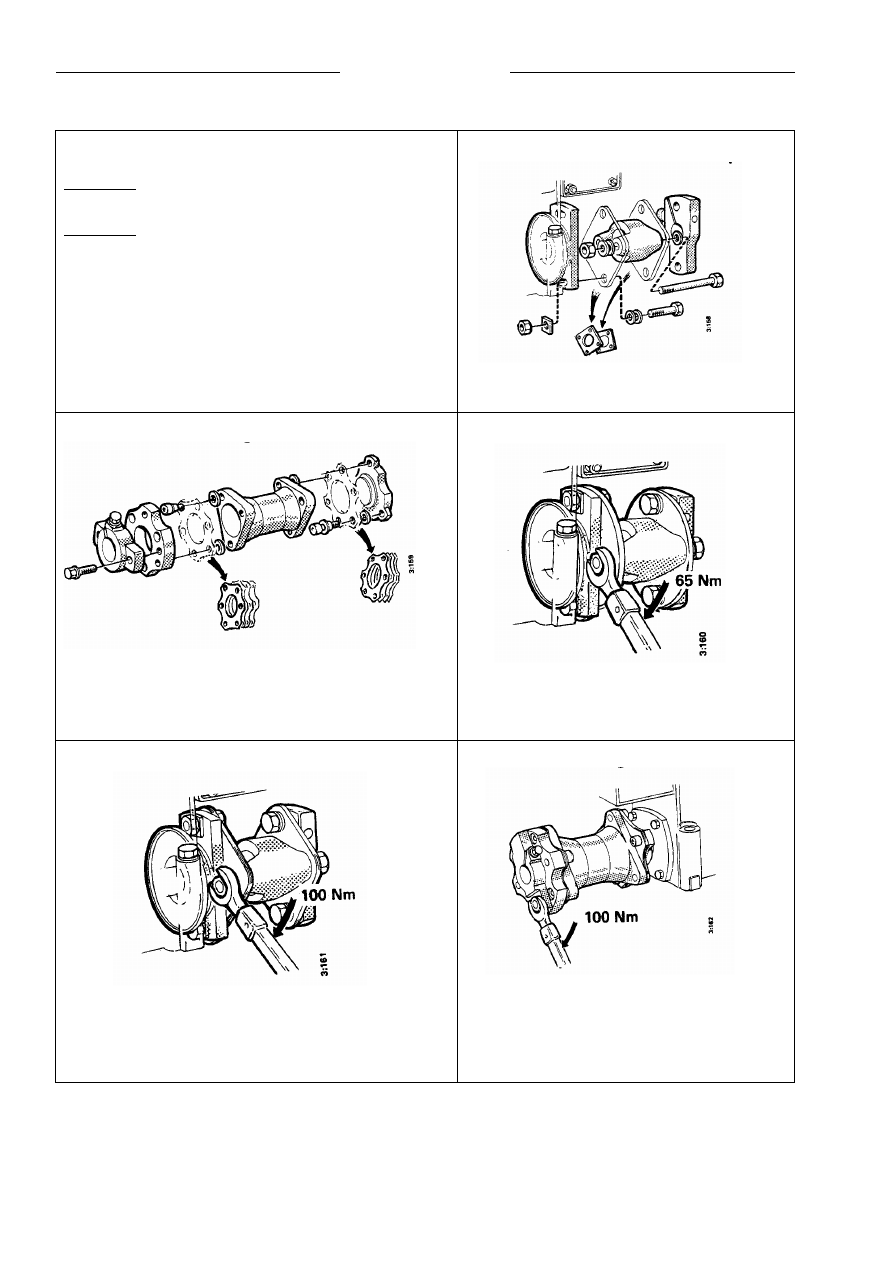

Замена дисков в муфте насоса



Насос 3000
Например, «PE6P110A720RS3065». Последние 4
цифры обозначают серийный номер насоса.
Насос 7000
Например, «PE6P120A720RS7001». Последние 4
цифры обозначают серийный номер насоса.
Демонтировать насос для впрыска. См. раздел
«Демонтаж насоса для впрыска».
Маркировать соединения муфты насоса для
последующей сборки.



1



Двигатели 8/11/14 (насос 3000/7000)



2




Снять болты и заменить диски.



Двигатель 9

3



Двигатели 8/11/14 (насос 3000)



4


Снять болты и заменить диски.




Собрать муфту насоса и затянуть болты с
моментом 65 Н·м.
Установить насос для впрыска и проверить
регулировку. См. «Монтаж насоса для впрыска».





Двигатели 11/14 (насос 7000)



5

Двигатель 9



6


Собрать муфту насоса и затянуть болты с моментом 100
Н·м.
Установить насос для впрыска и проверить регулировку.
См. «Монтаж насоса для впрыска».




Собрать муфту насоса и затянуть болты с
моментом 100 Н·м.
Установить насос для впрыска и проверить
регулировку. См. «Монтаж насоса для впрыска».







Нагнетательный насос

одинарного действия



СКАНИЯ







3-85 12 29 G EN



9



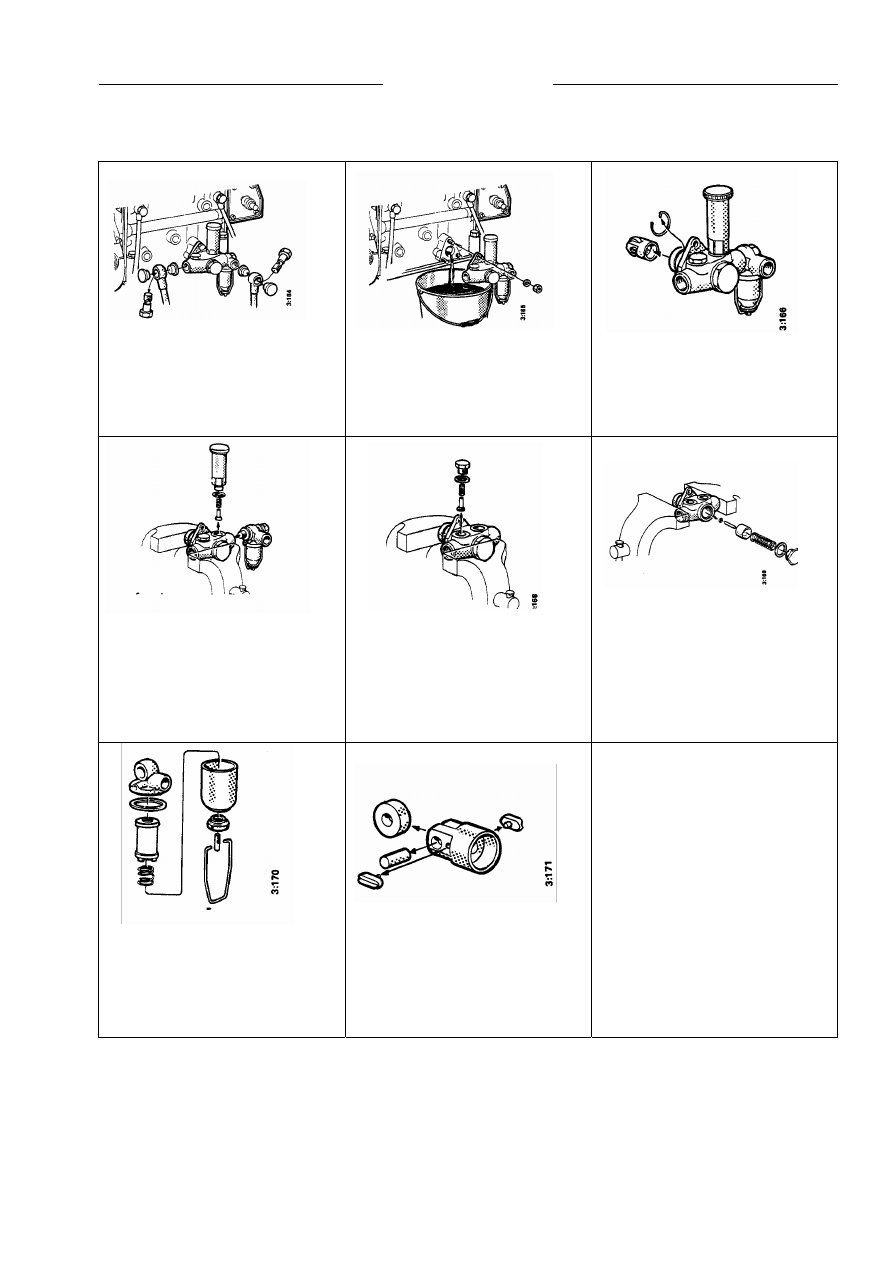

Демонтаж и разборка




1



2



3


Отсоединить нагнетательный и
всасывающий патрубки от
нагнетательного насоса.
Установить защитные заглушки.




Поместить емкость для сбора
мосла и топлива под насос для
впрыска. Ослабить болты и снять
насос для впрыска.




Снять стопорные кольца и
толкатель.





4



5



6


Закрепить нагнетательный насос в
тисках или в другом подобном
устройстве. Снять фильтр грубой
очистки, ручной насос и
всасывающий клапан под ручным
насосом.




Снять уплотняющую заглушку
предохранительного клапана.
Снять предохранительный клапан.




Снять уплотняющую заглушку
плунжера насоса. Удалить пружину,
плунжер, шток толкателя и круглое
кольцо из корпуса насоса.





7



8



9


Разобрать фильтр грубой очистки.




Разобрать толкатель.




При сборке использовать
имеющийся в наличии набор
инструментов для восстановления
нагнетательного насоса одинарного
действия.





Нагнетательный насос
одинарного действия





СКАНИЯ







10



3-85 12 29 G EN





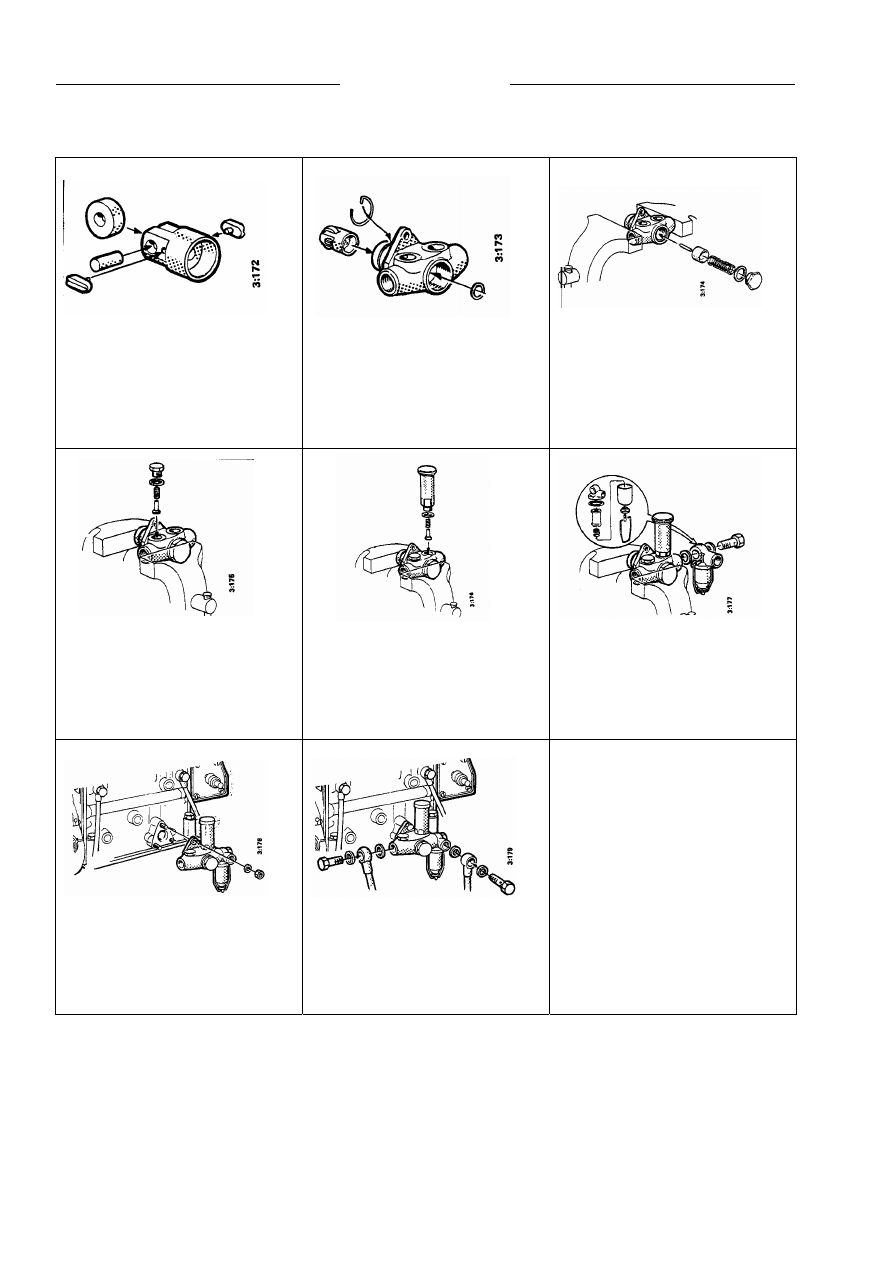

Сборка и монтаж





1



2



3


Собрать толкатель.




Поместить круглое кольцо в корпус
насоса. Установить толкатель и
стопорное кольцо.




Установить шток толкателя,
плунжер и пружину. Установить
уплотняющую заглушку и
прокладку. Затянуть уплотняющую
заглушку.





4



5



6


Вставить предохранительный
клапан и пружину. Установить
уплотняющую заглушку и
прокладку. Затянуть уплотняющую
заглушку




Вставить всасывающий клапан и
пружину. Установить ручной насос и
прокладку. Затянуть крепления
ручного насоса.




Собрать фильтр грубой очистки и
установить его на нагнетательный
насос.





7



8



9


Установить нагнетательный насос
на насос для впрыска.




Подсоединить нагнетательный и
всасывающий патрубки. Выпустить
воздух из системы. См. «Выпуск
воздуха из топливной системы».




Запустить двигателя и убедиться в
отсутствии утечек масла и топлива.
