Вспомогательное оборудование грузовиков Scania. Руководство - часть 37

Раздел, общий с кабинами типа P и R



19:03-09



6

Раздел, общий с кабинами типа
Р и R





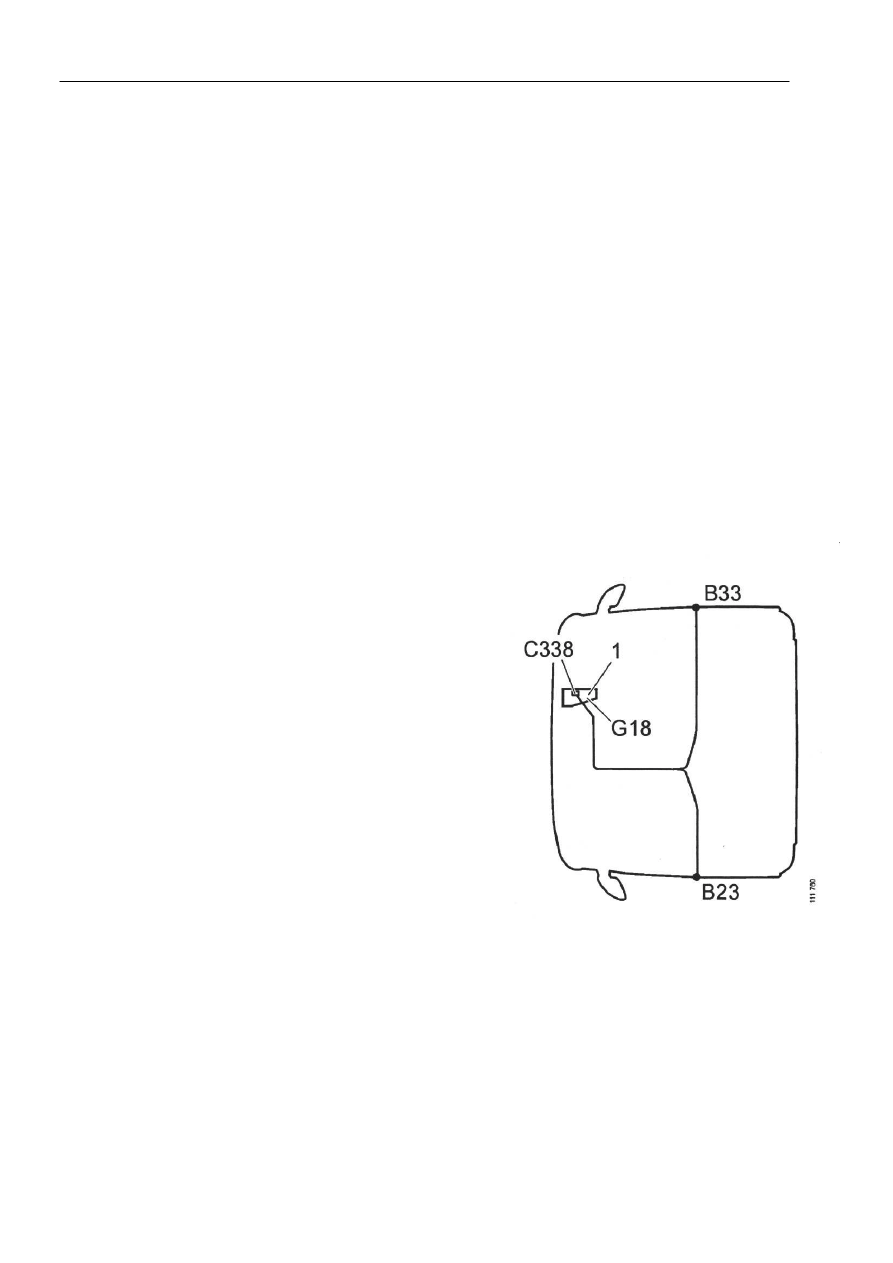

Установка выключателя на боковой панели



На автомобилях с подсветкой в боковом отсеке (модели
после 9804) электропроводка выключателя проходит
между выключателем на боковой панели и панелью
разъемов, расположенной под центральным
электрическим блоком.

Необходимо следовать рекомендациям для кабин типа
Р и R.





При прокладке электропроводки необходимо следить
за тем, чтобы провода не пересекали технический люк в
полу кабины.


















1

Панель соединителей


Прокладка электропроводки в
приборной панели




Необходимо следовать рекомендациям для кабин типа
Р и R.







Раздел, общий с кабинами типа P и R



19:03-09



7

Подсоединение электропроводки
контрольно-измерительных приборов


Необходимо следовать рекомендациям для кабин типа
Р и R.















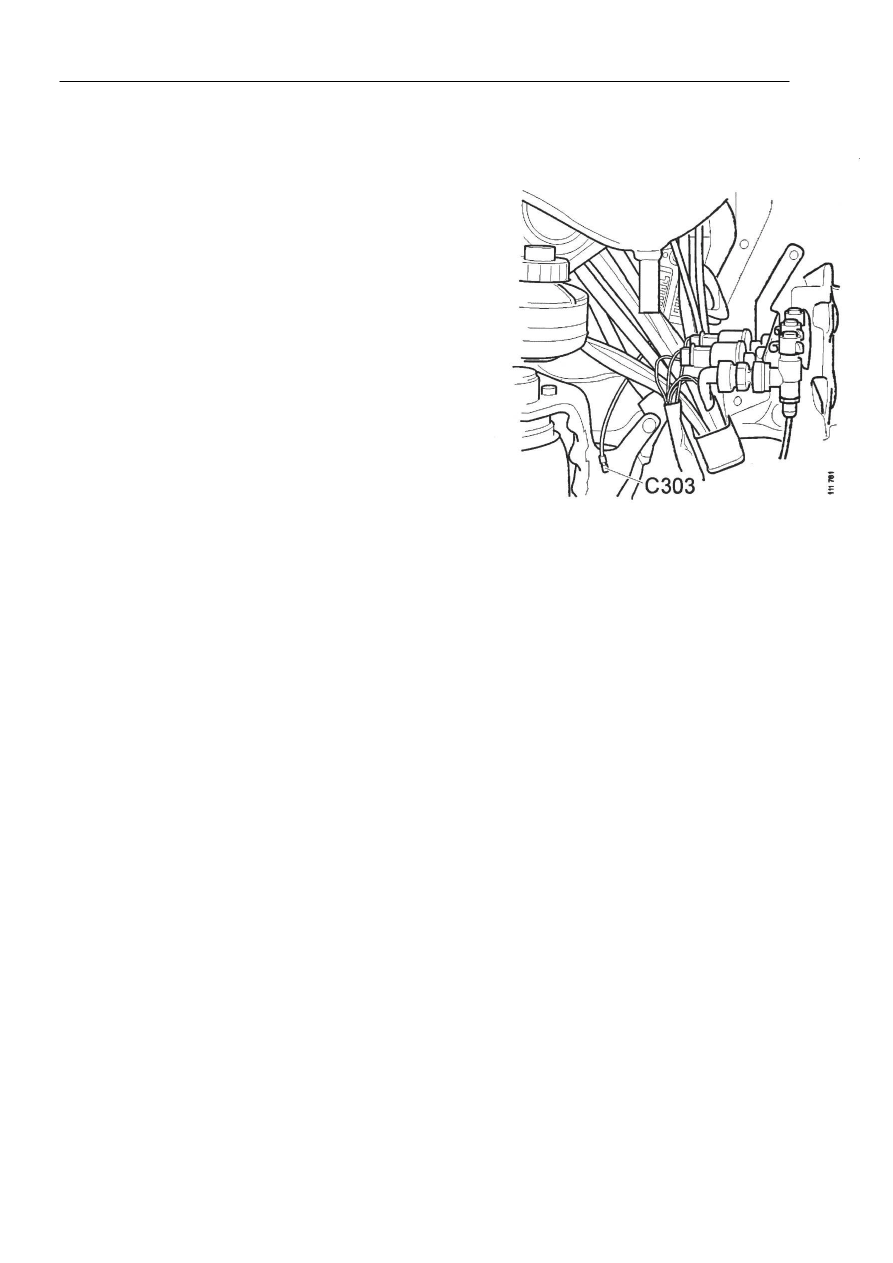

Настоящий рисунок для кабин типа Т
применим к пункту 9 буклета для кабин типа
Р и R




Подсоединение электропроводки
сигнализации


Необходимо следовать рекомендациям для кабин типа
Р и R.








Подсоединение электропроводки
системы выключения подачи топлива


Необходимо следовать рекомендациям для кабин типа
Р и R.








Раздел, общий с кабинами типа P и R



19:03-09



8

Установка аккумулятора


Необходимо следовать рекомендациям для кабин типа Р
и R.










Установка блока управления


Необходимо следовать рекомендациям для кабин типа Р
и R.


















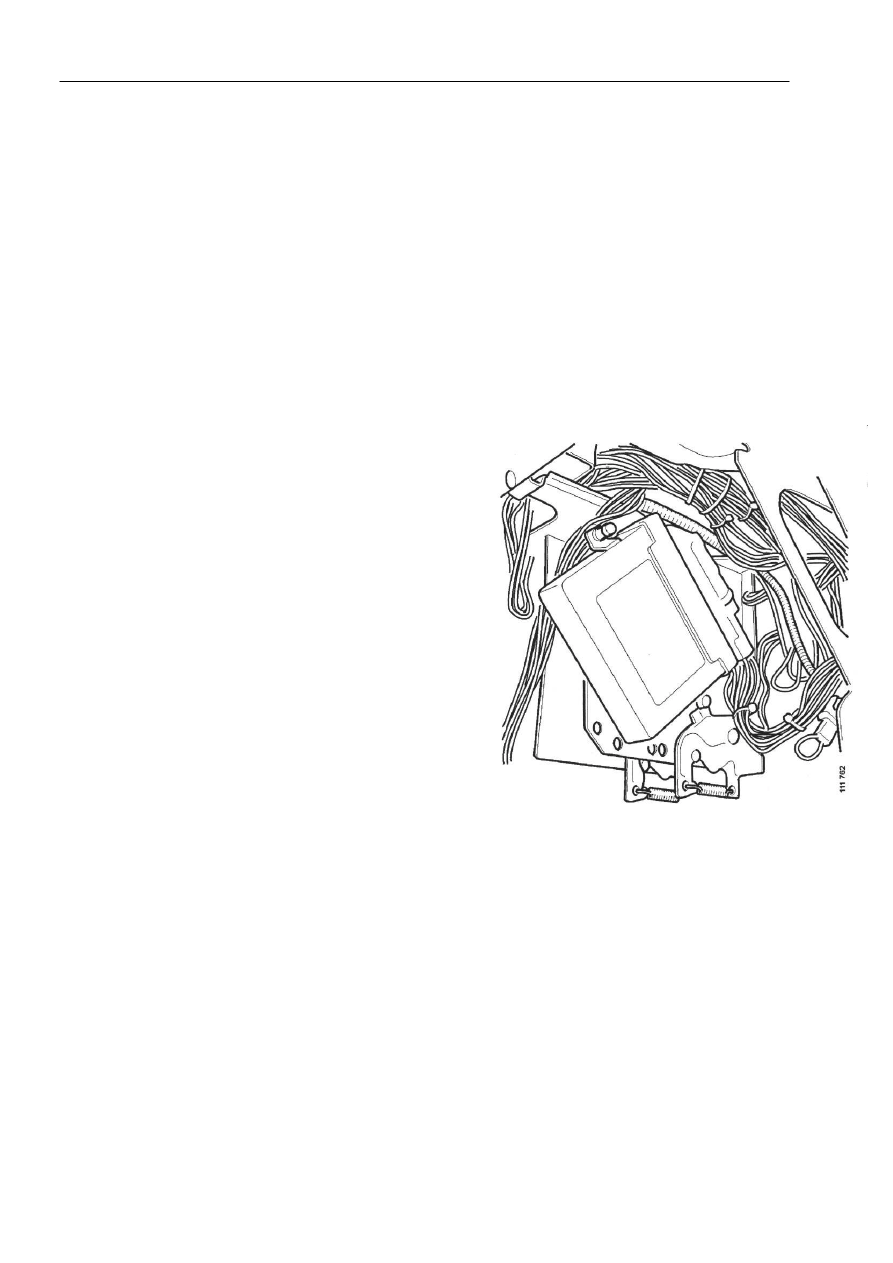

Установленный блок управления

Установка сигнализации



19:03-09



9

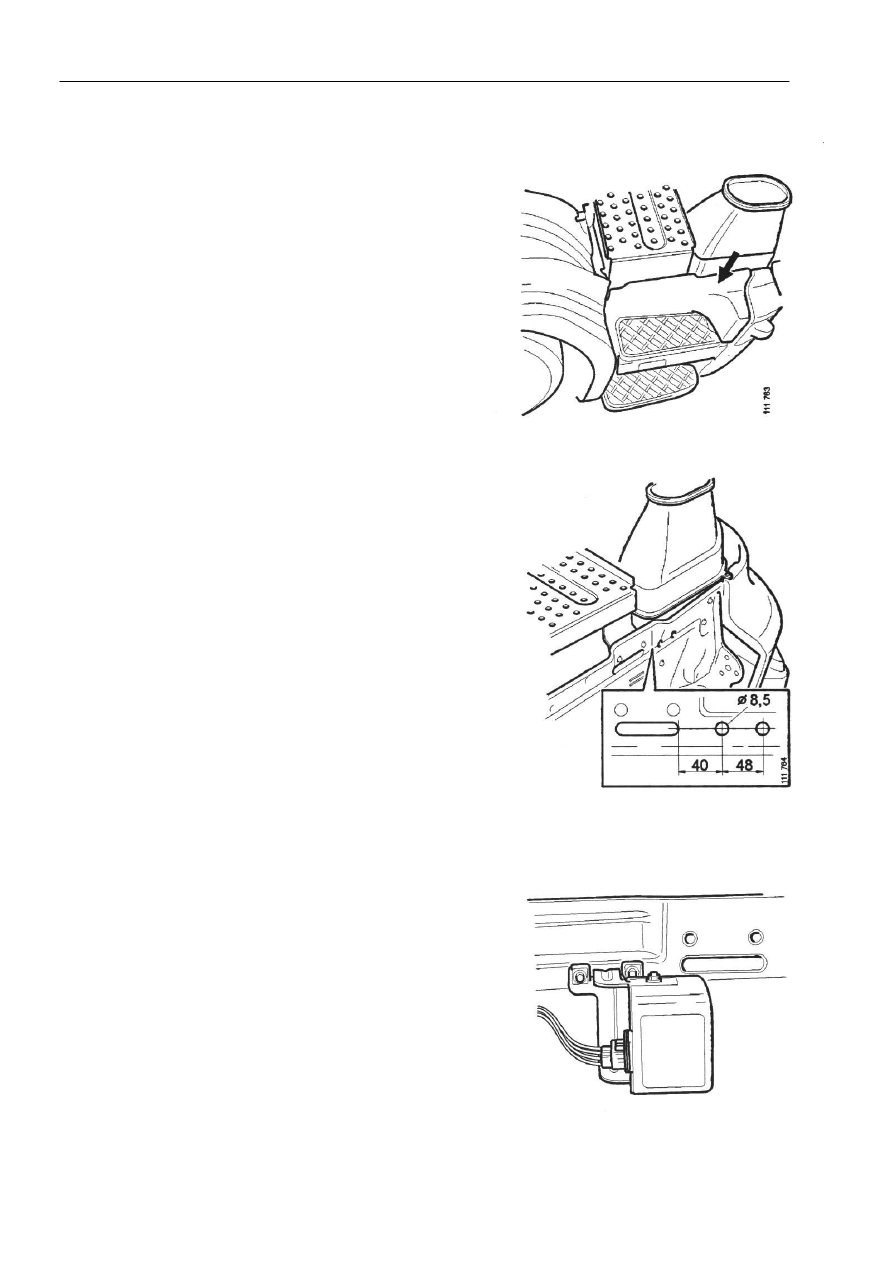

Установка сигнализации




Сигнализация всегда устанавливается с правой
стороны.
Это относится как к автомобилям с левым, так и с
правым рулем.

1

Открыть капот.


2

Снять защитный кожух.









3

Просверлить два отверстия, как это показано на
рисунке. Диаметр отверстий составляет 8,5 мм.















4

Установить кронштейн и сигнализацию.


5

Подсоединить электропроводку.
