Вспомогательное оборудование грузовиков Scania. Руководство - часть 38





Установка сигнализации



19:03-09



10

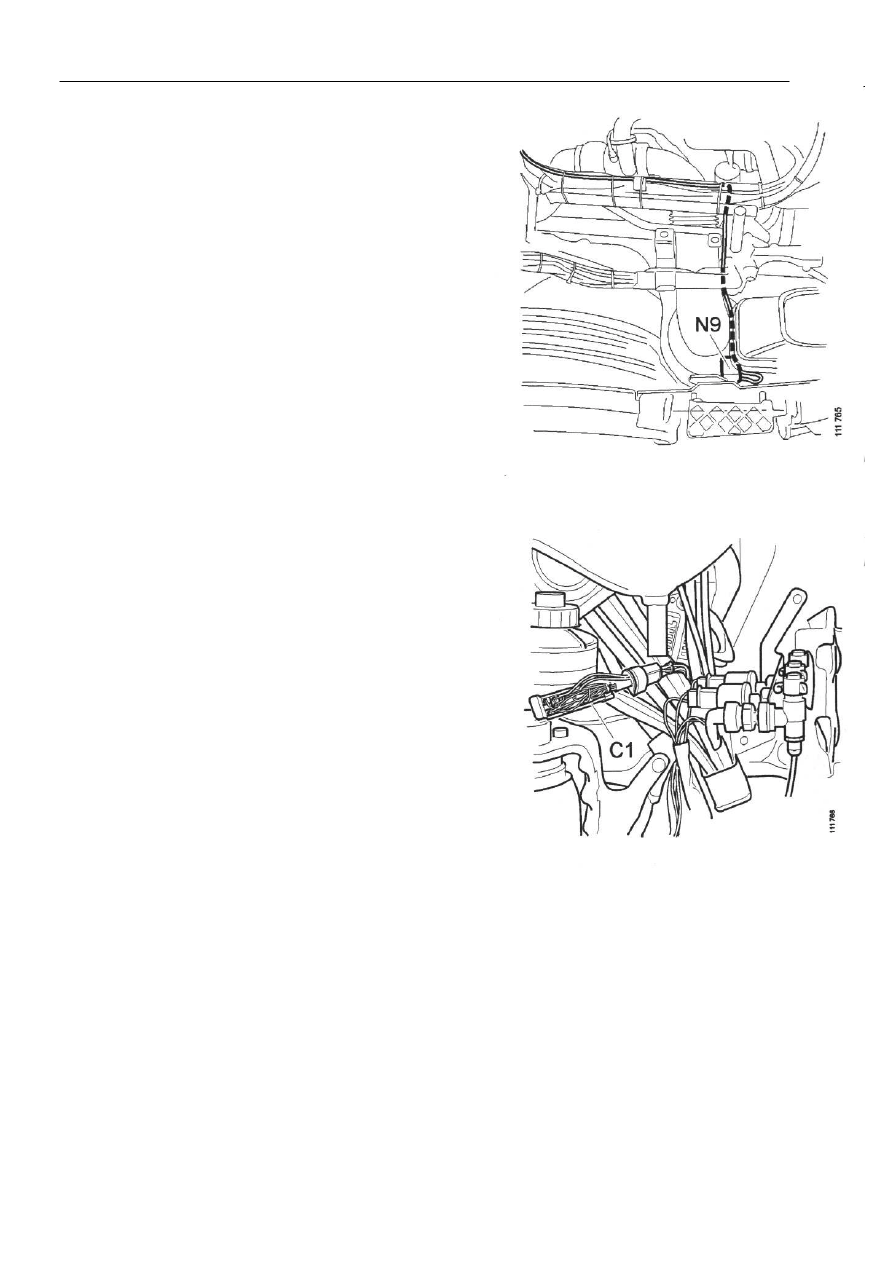

Проложить электропроводку, как это показано на
рисунке, затем под узлом обогревателя и далее к
разъему С1. Прикрепить к существующему жгуту
электропроводки.



















Протянуть провода, идущие от сигнализации, через
резиновую втулку.


Подсоединить провода следующим образом:



−

Провод VPS 14 (красный) к контакту С1-13

−

Провод VPS 37 (белый) к контакту С1-14

−

Провод VPS 24 (фиолетовый) к контакту С1-15

−

Провод VPS 3 (черный) к контакту С1-16





Установка выключателю на капоте



19:03-09



11

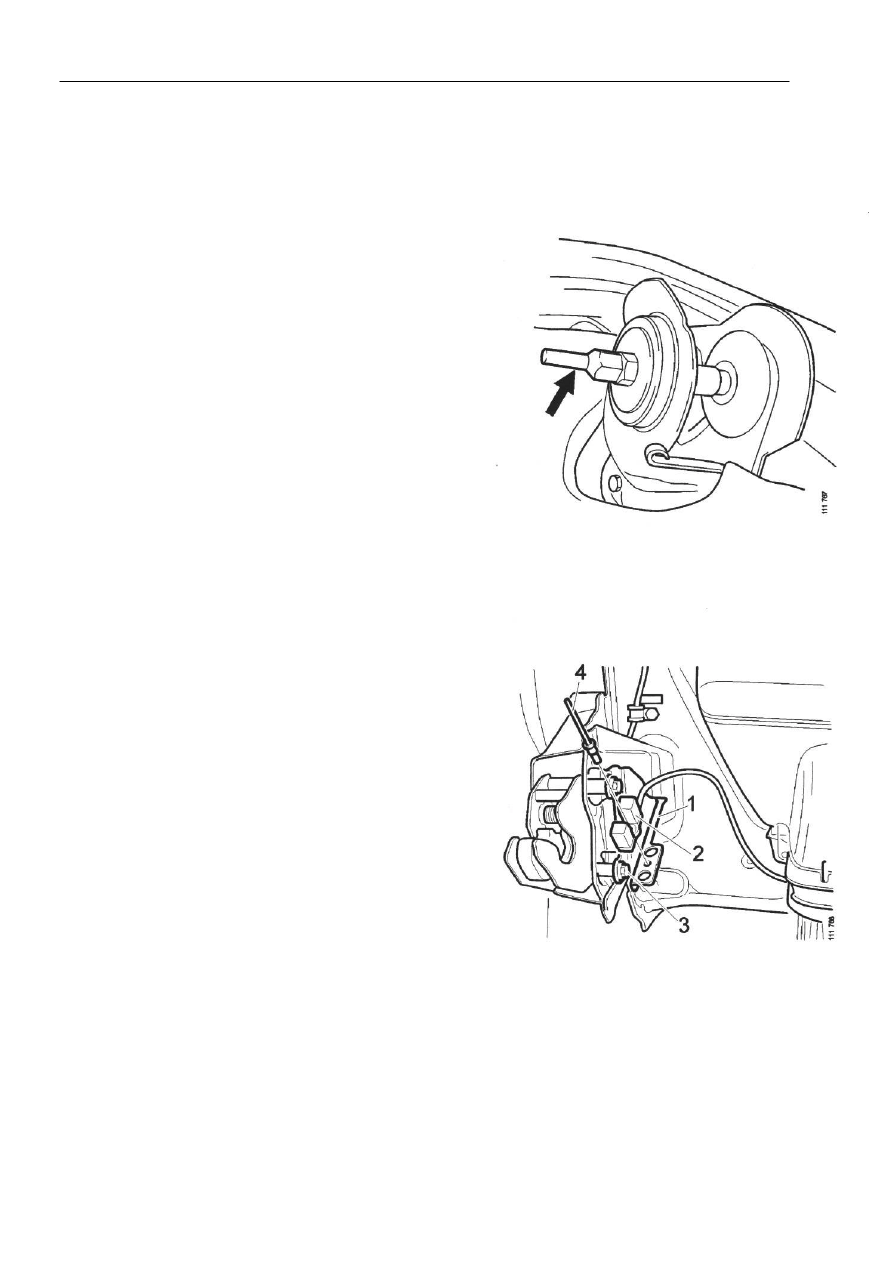

Установка выключателя на капоте






Отвернуть наружную гайку от правого фиксатора
капота и заменить ее установочным штифтом
выключателя, как это показано на рисунке.



Установочный штифт всегда крепится к правому
фиксатору. Это относится как к автомобилям с
левым, так и с правым рулем.












Извлечь винты из правого фиксатора и установить
на место кронштейн выключателя.



Заменить существующие винты более длинными,
входящими в комплект устройства.



Установить выключатель с помощью глухих
заклепок.



Проложить электропроводку, как это показано на
рисунке, позади проводов, идущих к проходной
втулке, а затем на другую сторону вдоль
существующей электропроводки.



Прикрепить электропроводку к существующим
проводам.



Подключить разъем к устройству С303.



Кронштейн

Выключатель

Болт, М8х90

Глухая заклепка






Разное



19:03-09



12

Разное




Подсоединение сигнализации, идущей от кузова автомобиля


Устройство С241, С242: функция размыкания (открытие).

Устройство С243: функция замыкания (закрытие).

Устройство С267: вспомогательная функция, обеспечивающая заземление в случае срабатывания
сигнализации.



Ввод в эксплуатацию


1  Запрограммировать блок управления и клавиши, как это описано в буклете "Система

сигнализации и защиты от угона, VPS" 16:06-61.




Завершение работ



Извлечь винты блока управления.



Вновь установить на место все накладки и панели, которые были сняты.












Спецификации


Смотри описание для кабин типа Р и R.





©

1 713 428

19:03-13

Издание  2

ru

Fleet Analysis System 1

Инструкция по монтажу и техническое

описание
