Вспомогательное оборудование грузовиков Scania. Руководство - часть 36

Оглавление



19:03-09



2

Оглавление




Покомпонентное

Покомпонентное изображение ............................... 3

Общие сведения

Подготовительные работы...................................... 5



Раздел, общий с кабинами
типа Р и R

Установка выключателя на боковой панели ......... 6

Прокладка электропроводки в
приборной панели.................................................... 6

Подсоединение электропроводки
контрольно-измерительных приборов................... 7

Подсоединение электропроводки сигнализации.. 7

Подсоединение электропроводки системы
выключения подачи топлива .................................. 7

Установка аккумулятора ......................................... 8

Установка блока управления .................................. 8



Сигнализация

Установка сигнализации ......................................... 9



Выключатель на капоте

Установка выключателя на капоте....................... 11

Разное

Подсоединение сигнализации, идущей от
кузова автомобиля ................................................. 12

Ввод в эксплуатацию............................................. 12

Завершение работ................................................... 12

Спецификации........................................................ 12



Покомпонентное изображение



19:03-09



3

Покомпонентное изображение





Покомпонентное изображение



19:03-09



4

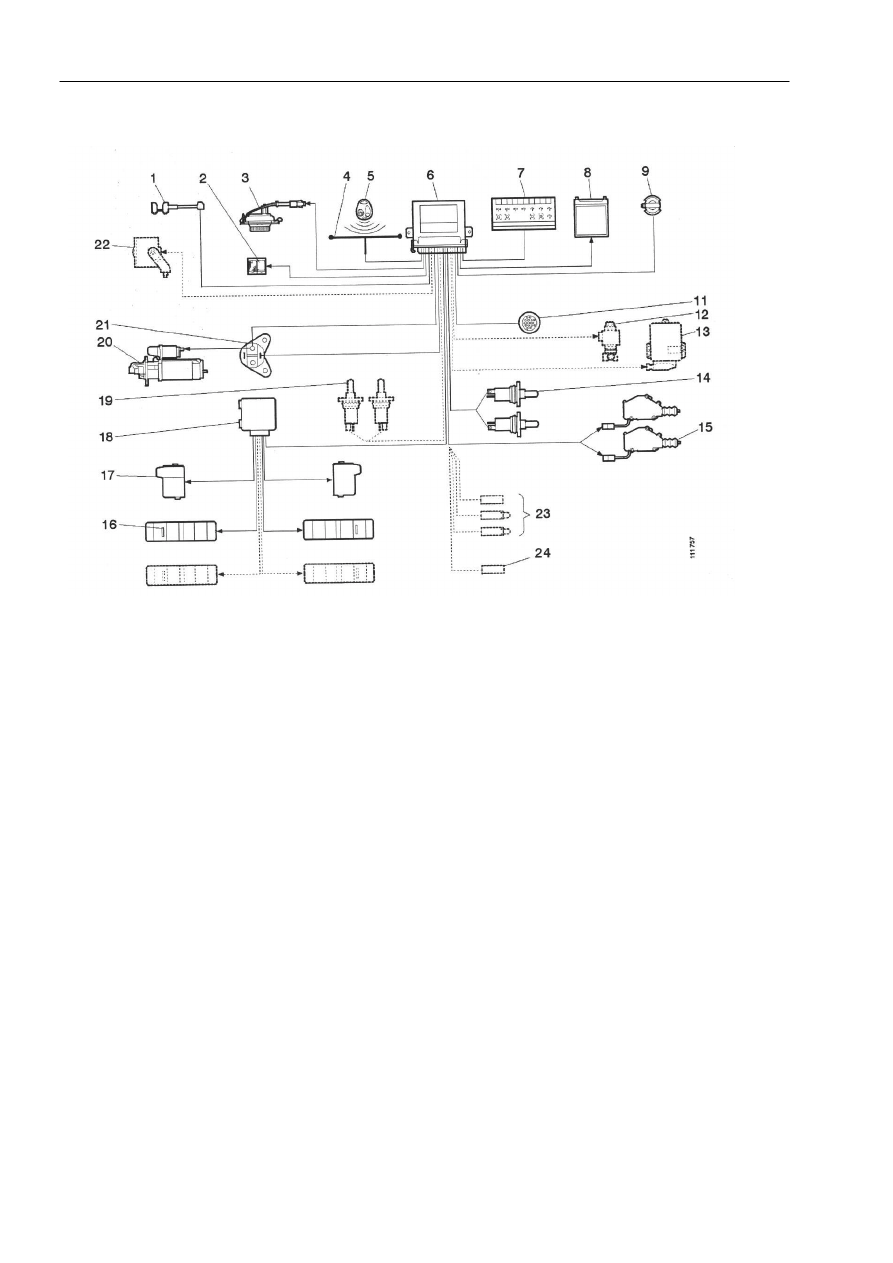

Покомпонентное изображение




























1

Датчик на решетчатой панели (В24)

1



2

Выключатель системы диагностики
(S53)

3

Светодиоды (D25, D26)

4

Антенна

5

Дистанционное управление

6

Блок управления VPS (Е7)

7

Центральный электрический блок (Р2)

8

Вспомогательная батарея (Р4)

9

Замок стартера (S4)

10 -
11  Гнездо системы диагностики (К1)
12  Топливный клапан (V45)
13  Блок управления системы EDC (Е12)
14  Дверные выключатели (В6, В7)
15  Централизованная блокировка дверей

(S41, S42)

16  Мигающие указатели поворота, задние

(L37, L38)

17  Мигающие указатели поворота, передние

(L9, L10)

18  Реле мигающих указателей поворота

(R1)

19  Датчики в багажном отсеке (В23, В33)
20  Стартер (М1)
21  Реле стартера (R2)
22  Сигнализация (N9)
23  Соединения с кузовом автомобиля (С241,

С242, С243)

24  Выход для специальной сигнализации
1. Цифровые группы, указанные в скобках на

монтажной схеме, являются
маркировками компонентов.

Общие сведения



19:03-09



5

Общие сведения






Условия



Настоящий буклет описывает способ установки системы сигнализации и защиты от угона VPS на
кабинах типа Т.

В буклете затрагиваются только основные отличия от изложенного в буклете "Модернизация
системы сигнализации и защиты от угона VPS, кабины типа Р и R".

При установки сигнализации на кабинах типа Т необходимо следовать указаниям, приведенным в
настоящем буклете со ссылками на буклет "Модернизация системы сигнализации и защиты от
угона VPS, кабины типа Р и R".

При выполнении соединений необходимо обращаться также к монтажной схеме системы
сигнализации и защиты от угона, VPS, 16:04-08.

Рисунки предназначены для автомобилей с левым рулем.







Подготовительные работы



1

Отсоединить минусовой кабель от аккумулятора.


2

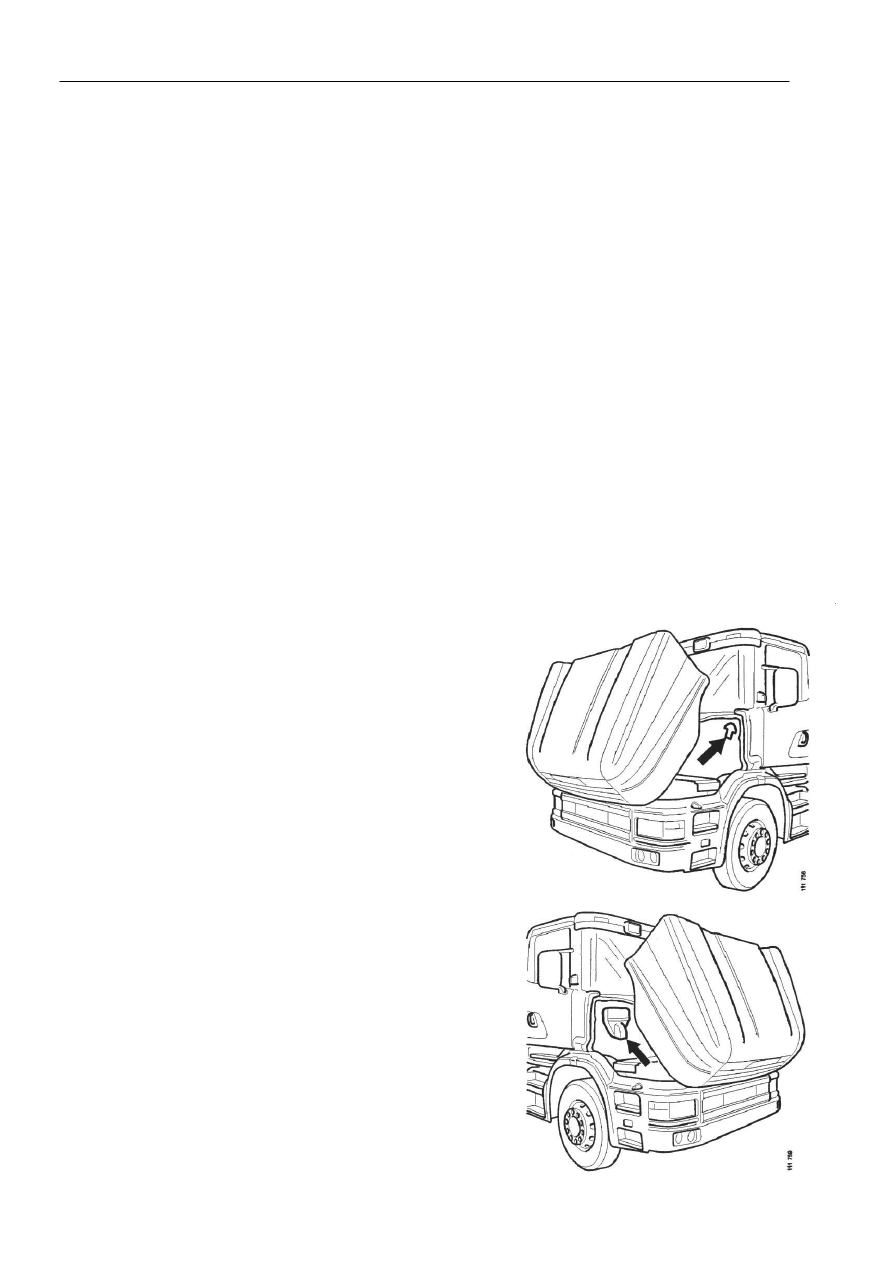

Открыть капот. Снять накладки поверх
электрических проходных втулок как перед
центральным электрическим блоком, так и перед
водительским местом.
