Вспомогательное оборудование грузовиков Scania. Руководство - часть 34

Руководство по ремонту



19:03-08



22

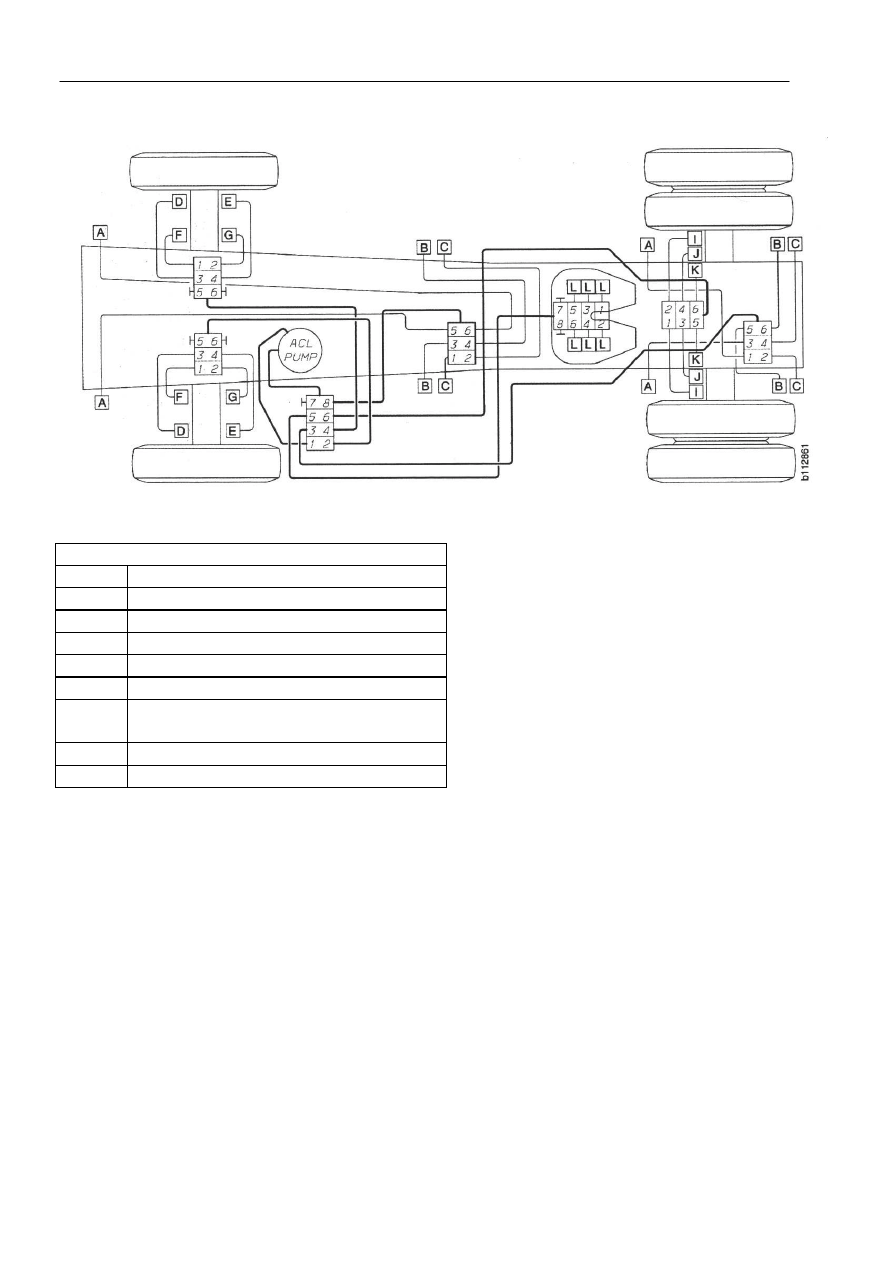

Шасси 4х2 Z с барабанным тормозом и седельно-сцепным устройством





















Точки смазки
A-C

Рессорный палец

D

Шаровой палец, верхний

E

Шаровой палец, нижний

F

Регулятор зазора

G

Тормозной кулачковый вал

I

Тормозной кулачковый вал, наружный

J

Тормозной кулачковый вал,
внутренний

K

Регулятор зазора

L

Седельно-сцепное устройство




Руководство по ремонту



19:03-08



23

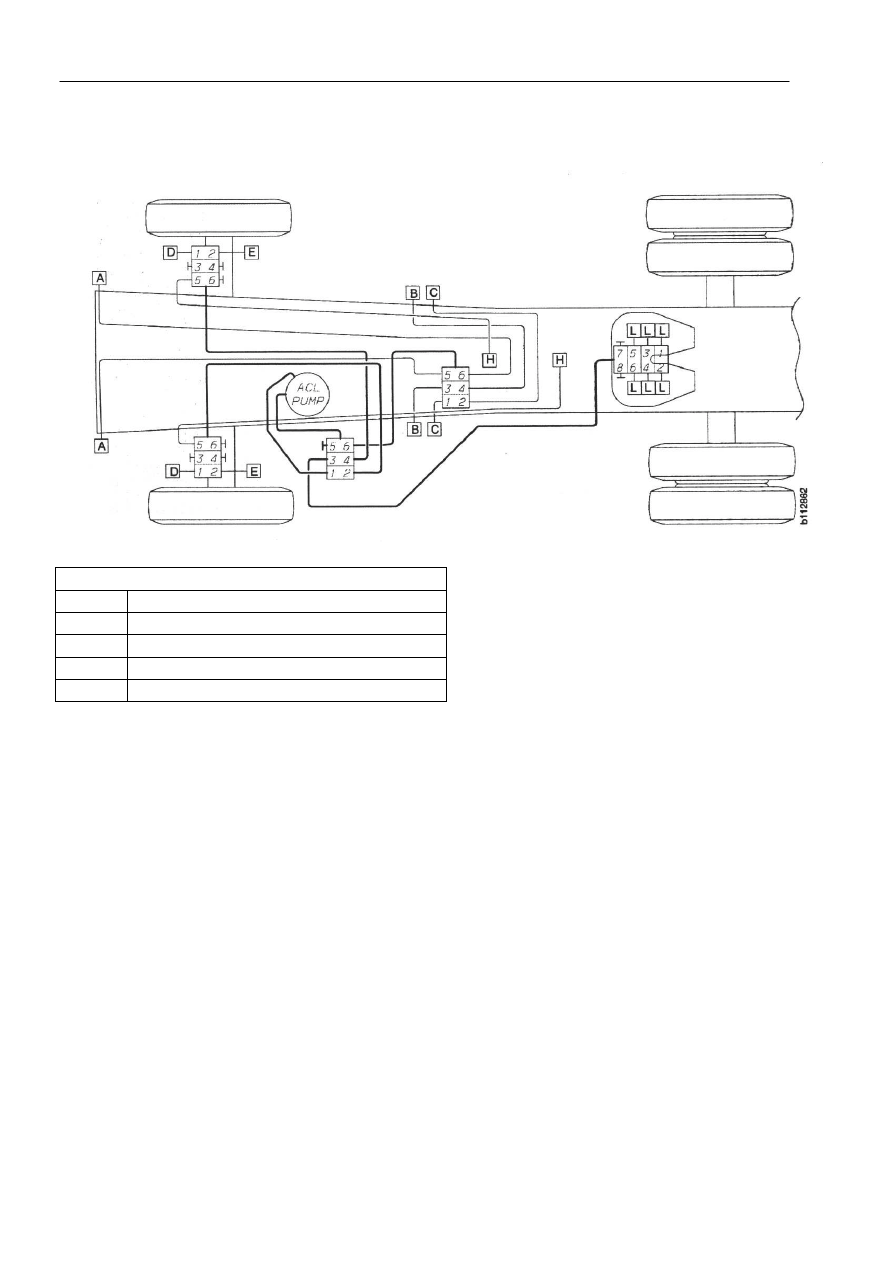

Шасси 4х2 А и 6х2 А с дисковым тормозом, опорными подшипниками и
седельно-сцепным устройством





















Точки смазки
A-C

Рессорный палец

D

Шаровой палец, верхний

E

Шаровой палец, нижний

Н

Опорные подшипники

L

Седельно-сцепное устройство




Руководство по ремонту



19:03-08



24

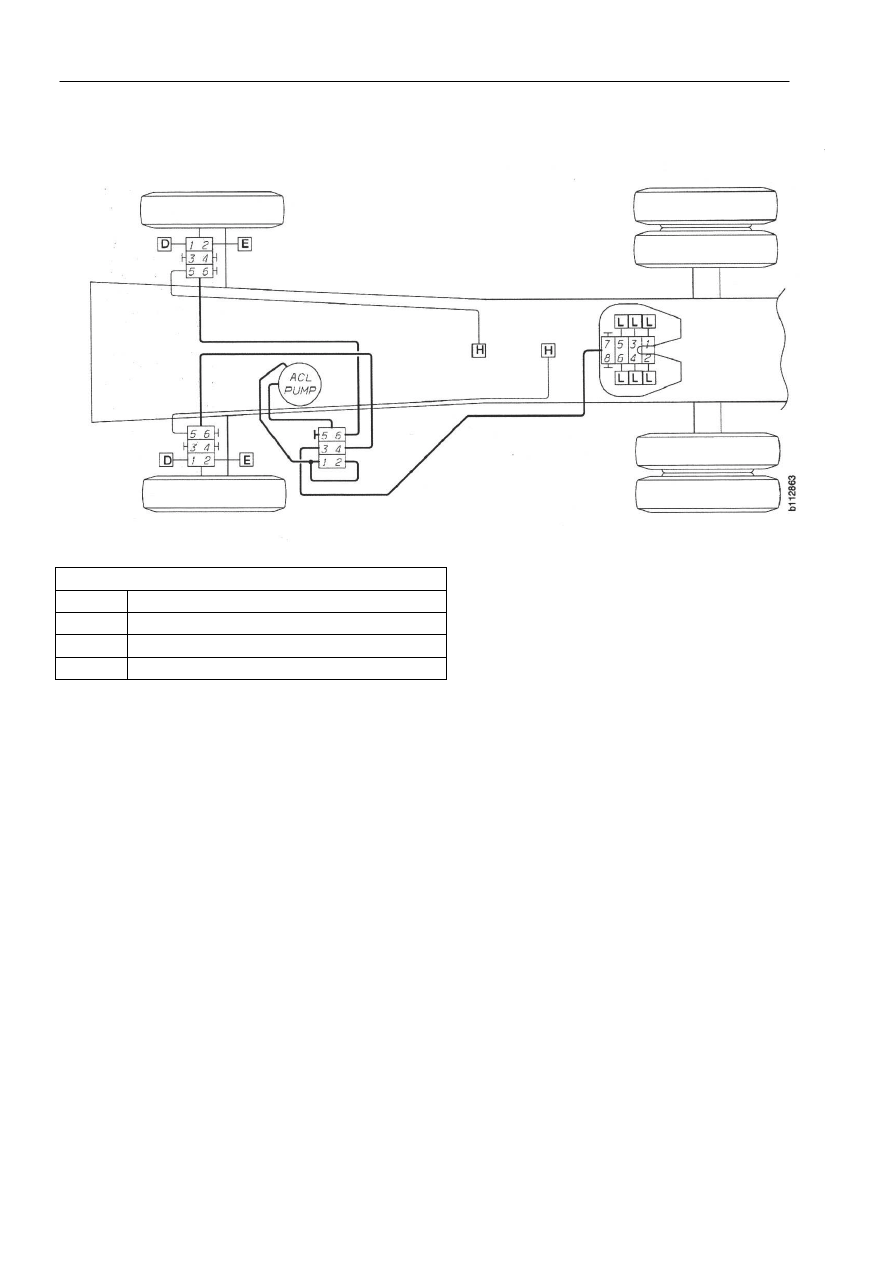

Шасси 4х2 В и 6х2 В с дисковым тормозом, опорными подшипниками и
седельно-сцепным устройством





















Точки смазки
D

Шаровой палец, верхний

E

Шаровой палец, нижний

Н

Опорные подшипники

L

Седельно-сцепное устройство




Руководство по ремонту



19:03-08



25

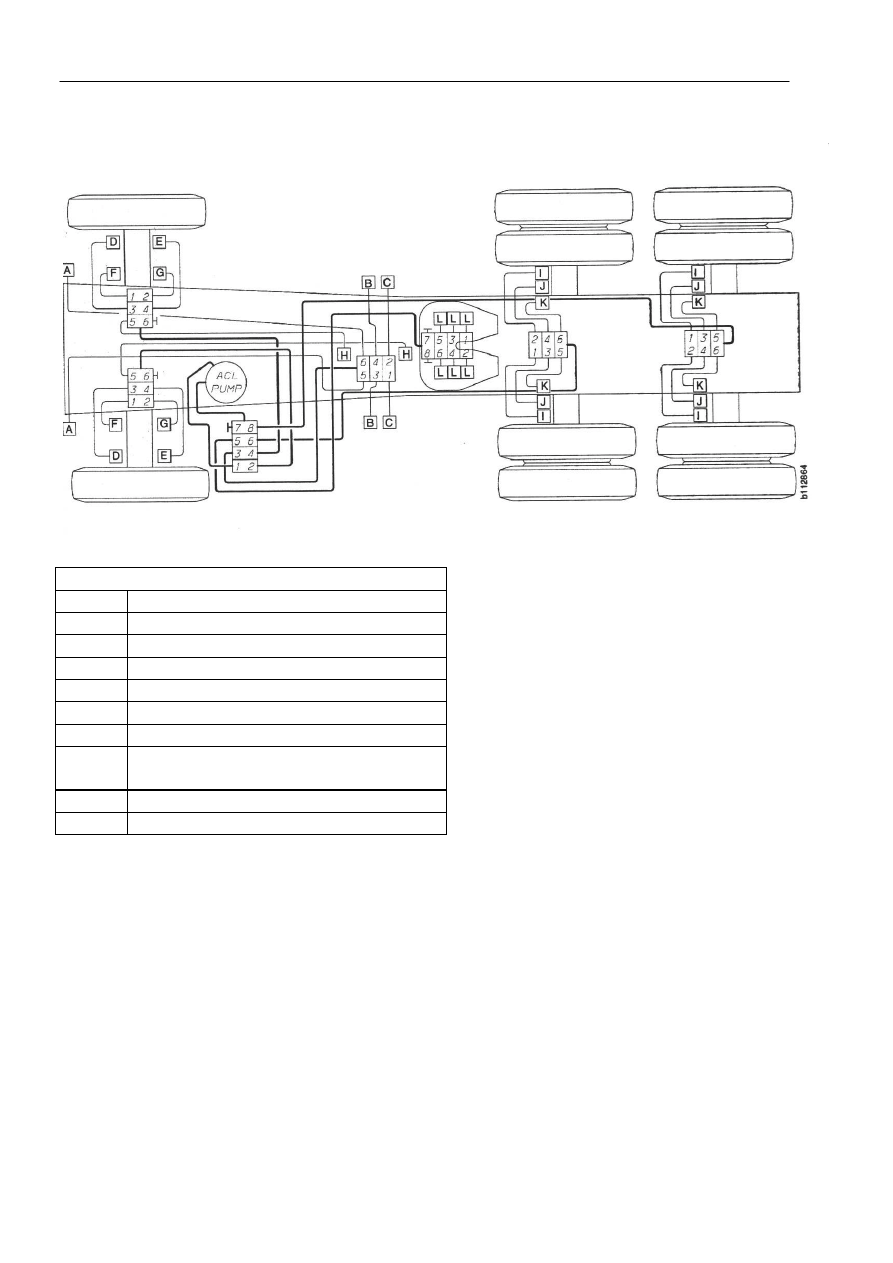

Шасси 6х2 А с барабанным тормозом, опорными подшипниками и седельно-
сцепным устройством





















Точки смазки
A-C

Рессорный палец

D

Шаровой палец, верхний

E

Шаровой палец, нижний

F

Регулятор зазора

G

Тормозной кулачковый вал

Н

Опорные подшипники

I

Тормозной кулачковый вал, наружный

J

Тормозной кулачковый вал,
внутренний

K

Регулятор зазора

L

Седельно-сцепное устройство
