Руководство по ремонту



19:03-08



18

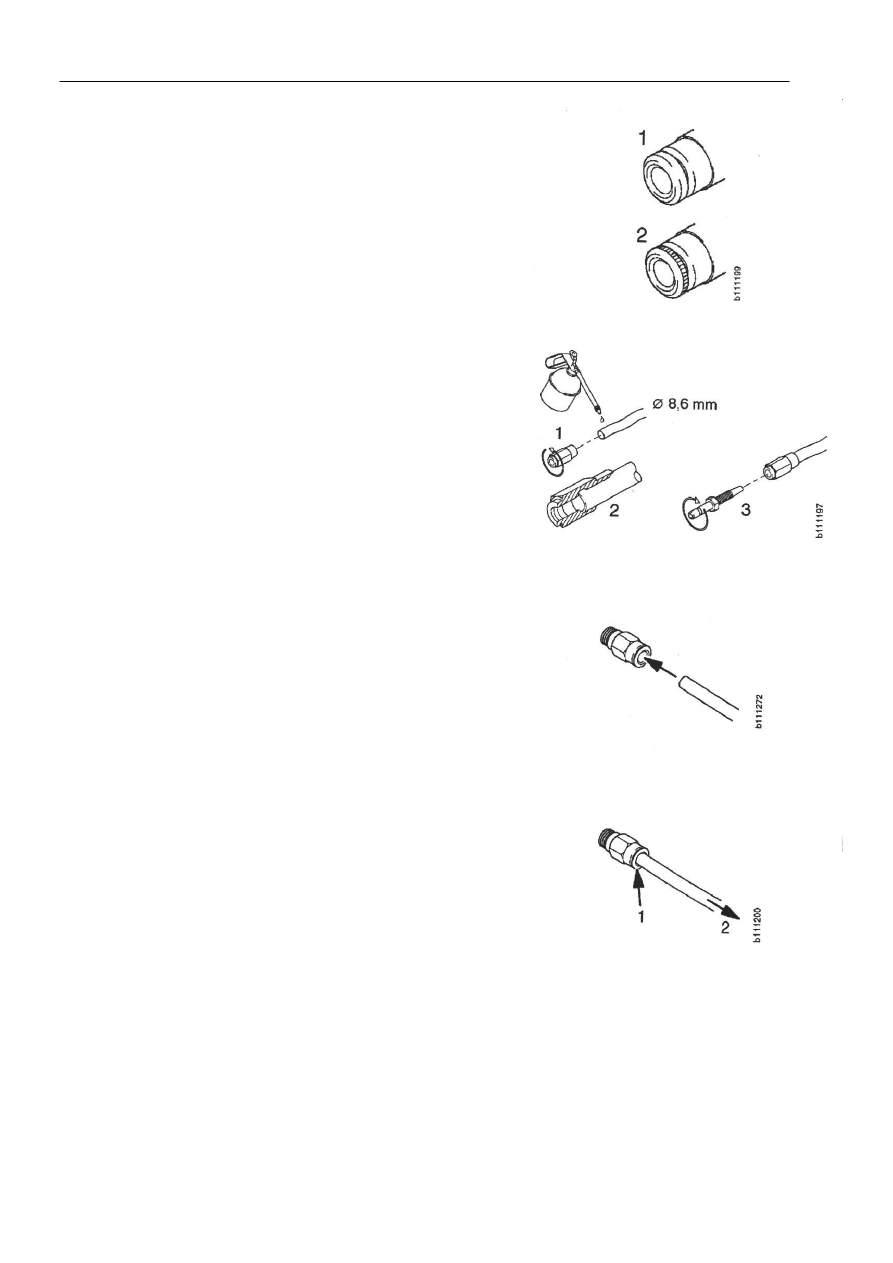

Муфты:



Для металлических штуцеров следует использовать
муфты без желобков.



Для шлангов следует использовать муфты с
желобками.







Сборка муфт:



Смазать шланг маслом.



Полностью ввернуть втулку на место.



Установить и закрепить соединительную муфту.








Сборка шланга/штуцера и муфты



Соединить, вжав шланг/штуцер в муфту.








Разборка шланга/штуцера и муфты



Отсоединить, сжав удерживающее кольцо (1)
соединительной втулки и вытянув шланг/штуцер
(2).










Руководство по ремонту



19:03-08



19

Монтажная схема



•

Смотри монтажную схему 16:04-41.










Схема соединений


Имеются в наличии следующие схемы соединений:


•

Шасси 4 х 2 А с барабанным тормозом и седельно-сцепным устройством, смотри страницу 19.



•

Шасси 4 х 2 В с барабанным тормозом и седельно-сцепным устройством, смотри страницу 20.



•

Шасси 4 х 2 Z с барабанным тормозом и седельно-сцепным устройством, смотри страницу 21.



•

Шасси 4 х 2 А и 6 х 2 А с дисковым тормозом, опорными подшипниками и седельно-сцепным
устройством, смотри страницу 22.



•

Шасси 4 х 2 В и 6 х 2 В с дисковым тормозом, опорными подшипниками и седельно-сцепным
устройством, смотри страницу 23.



•

Шасси 6 х 2 А с барабанным тормозом, опорными подшипниками и седельно-сцепным
устройством, смотри страницу 24.



•

Шасси 6 х 2 В с барабанным тормозом, опорными подшипниками и седельно-сцепным
устройством, смотри страницу 25.



•

Шасси 6 х 4 Z со смазкой седельно-сцепного устройства, смотри страницу 26.





Руководство по ремонту



19:03-08



20

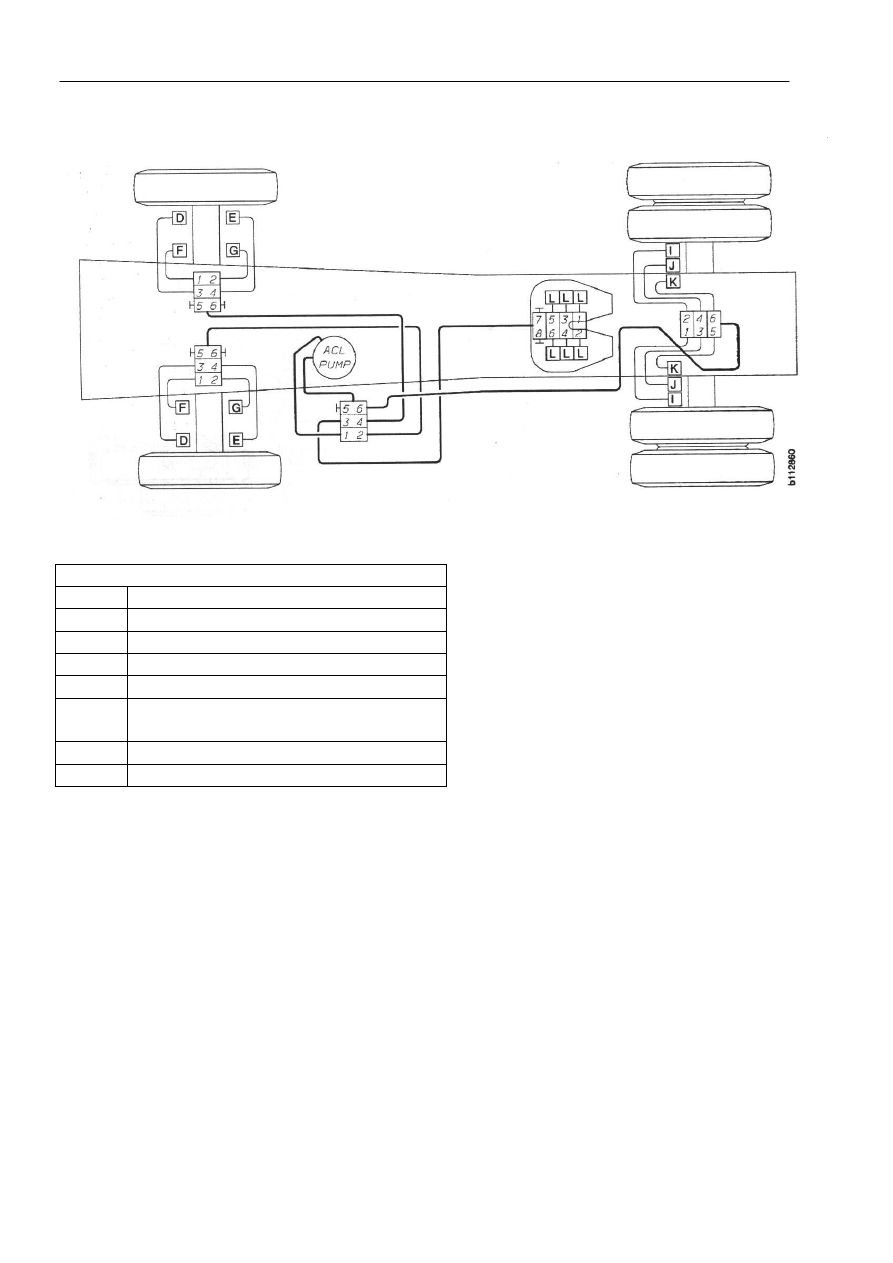

Шасси 4х2 А с барабанным тормозом и седельно-сцепным устройством





















Точки смазки
A-C

Рессорный палец

Шаровой палец, верхний

Шаровой палец, нижний

Регулятор зазора

Тормозной кулачковый вал

Тормозной кулачковый вал, наружный

Тормозной кулачковый вал,
внутренний

Регулятор зазора

Седельно-сцепное устройство




Руководство по ремонту



19:03-08



21

Шасси 4х2 В с барабанным тормозом и седельно-сцепным устройством






















Точки смазки

Шаровой палец, верхний

Шаровой палец, нижний

Регулятор зазора

Тормозной кулачковый вал

Тормозной кулачковый вал, наружный

Тормозной кулачковый вал,
внутренний

Регулятор зазора

Седельно-сцепное устройство
