Руководство по ремонту



19:03-08



14

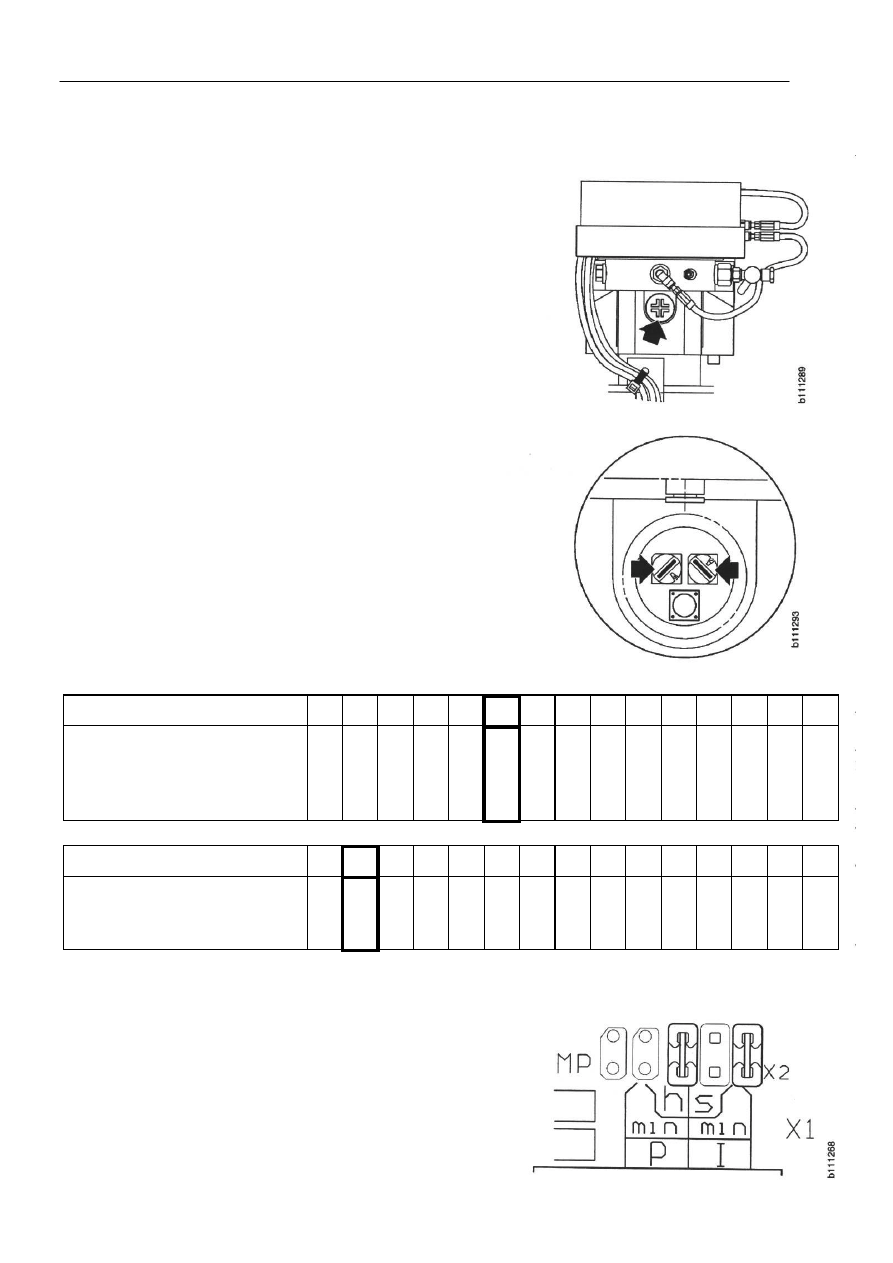

Проверка и регулировка продолжительности паузы и
времени смазки


1

Снять крышку с корпуса насоса.











2


3

Установить параметры продолжительности паузы и
времени смазки с помощью рукояток согласно
значениям, приведенным в таблице.








Положение рукоятки

1 2 3 4 5 6 7 8 9 A B C D E F

Левая рукоятка, синяя,
регулировка
продолжительности паузы
(ч)

1 2 3 4 5 6 7 8 9 10

11

12

13

14

15



Положение рукоятки

1 2 3 4 5 6 7 8 9 A B C D E F

Правая рукоятка, красная,
регулировка времени
смазки (мин)

2  4  6  8  10 12 14 16 18 20 22 24 26 28 30



4

Единицы времени на монтажной плате
устанавливаются следующим образом:




Продолжительность паузы = часы




Время смазки = минуты


5

Сдвинуть шины к соответствующим контактам
монтажной платы.

Руководство по ремонту



19:03-08



15



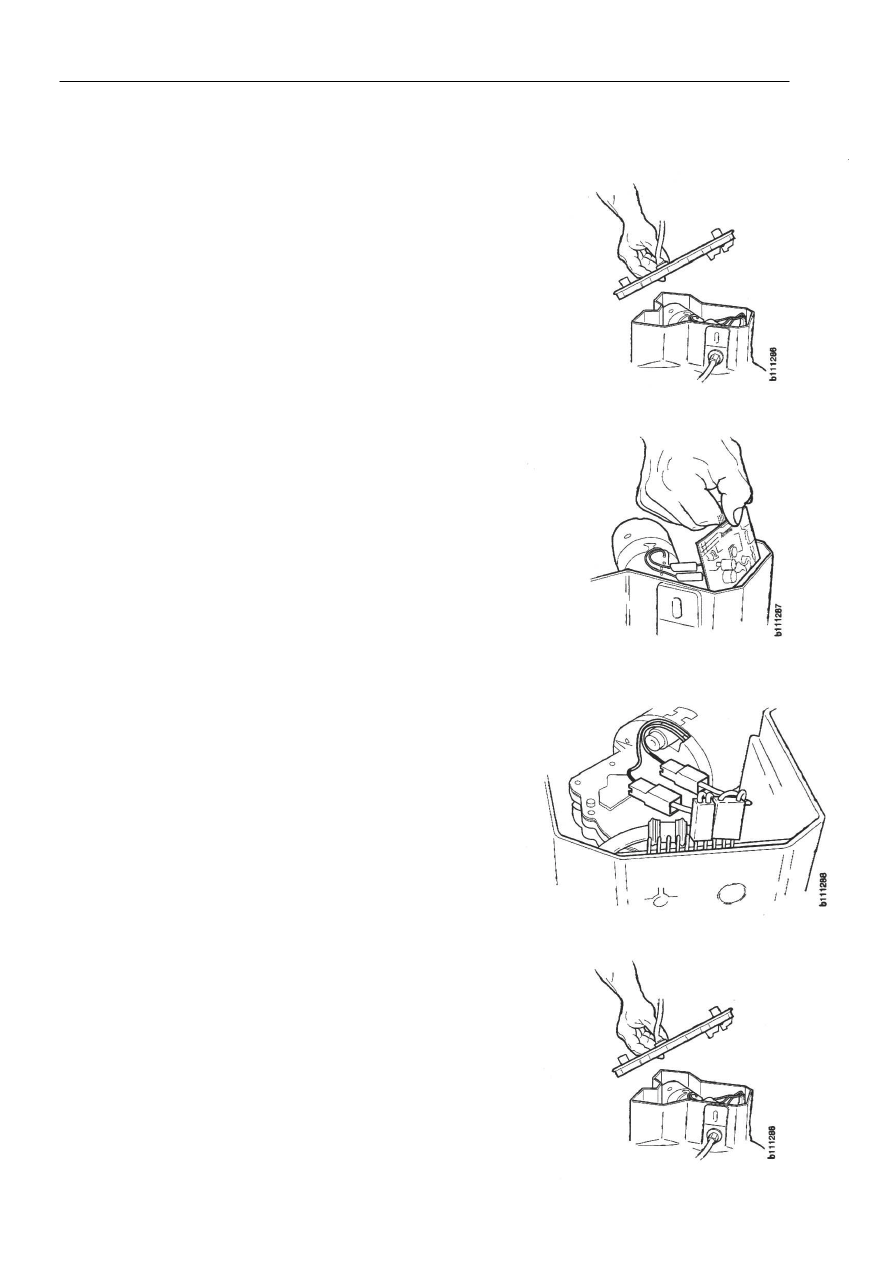

Замена блока управления



Демонтаж


1

Снять насосный блок с кронштейна и перевернуть
его.


2

Снять крышку.







3

Отключить разъем от  монтажной платы.


4

Соблюдая осторожность, извлечь монтажную
плату.











Установка


1

Установить монтажную плату. Подключить
разъемы к соответствующим контактам.








2

Установить крышку.


3

Перевернуть насосный блок и установить его.




Руководство по ремонту



19:03-08



16

Очистка распределительного блока и плунжерной
пары смазочного насоса



Распределительный блок



•

Распределительные блоки могут подвергаться разборке. Необходимо всегда соблюдать
чистоту в процессе разборки и очистки деталей.

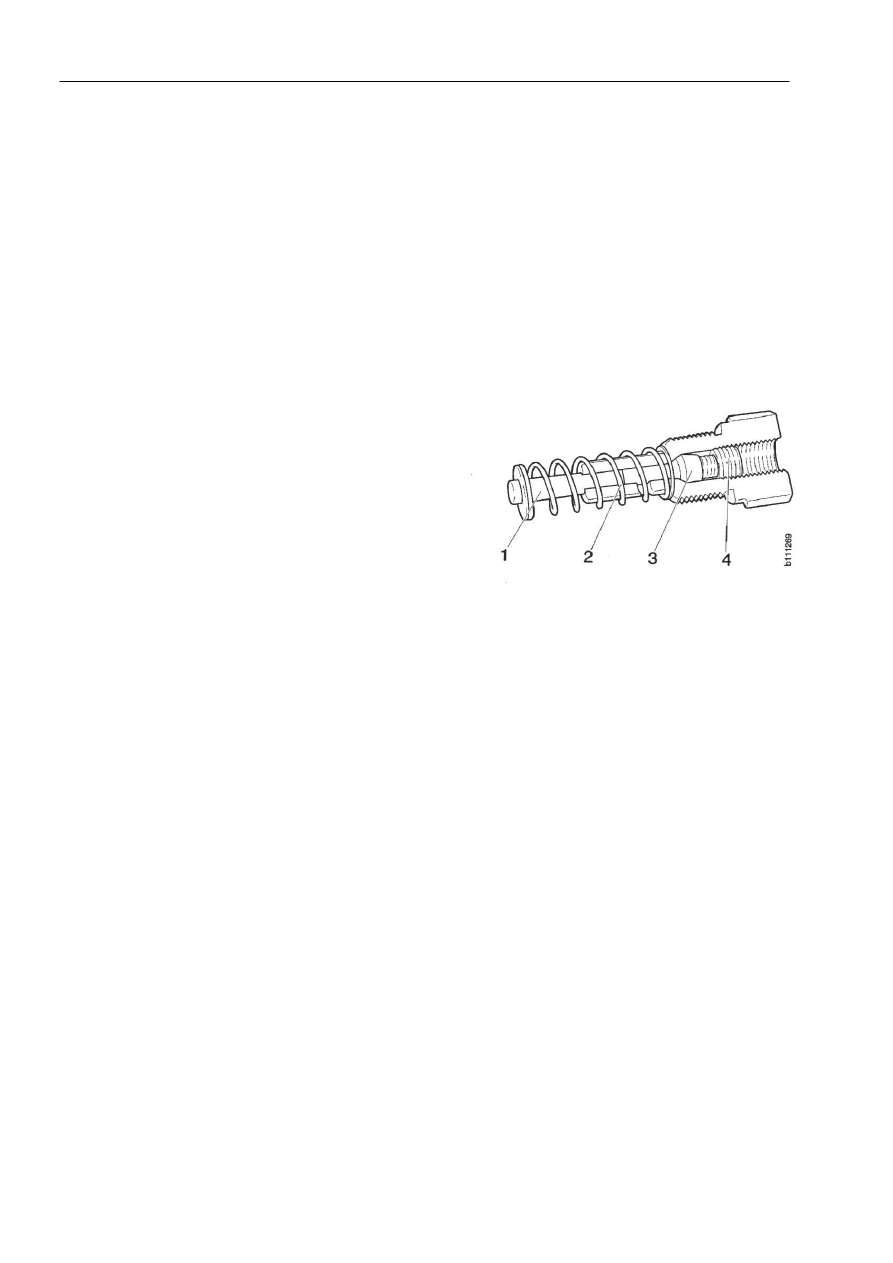

Плунжерная пара смазочного насоса



•

Извлечь и очистить съемные детали плунжерной пары.














1

Плунжер

2

Пружина

3

Запорный клапан

4

Контргайка




Руководство по ремонту



19:03-08



17

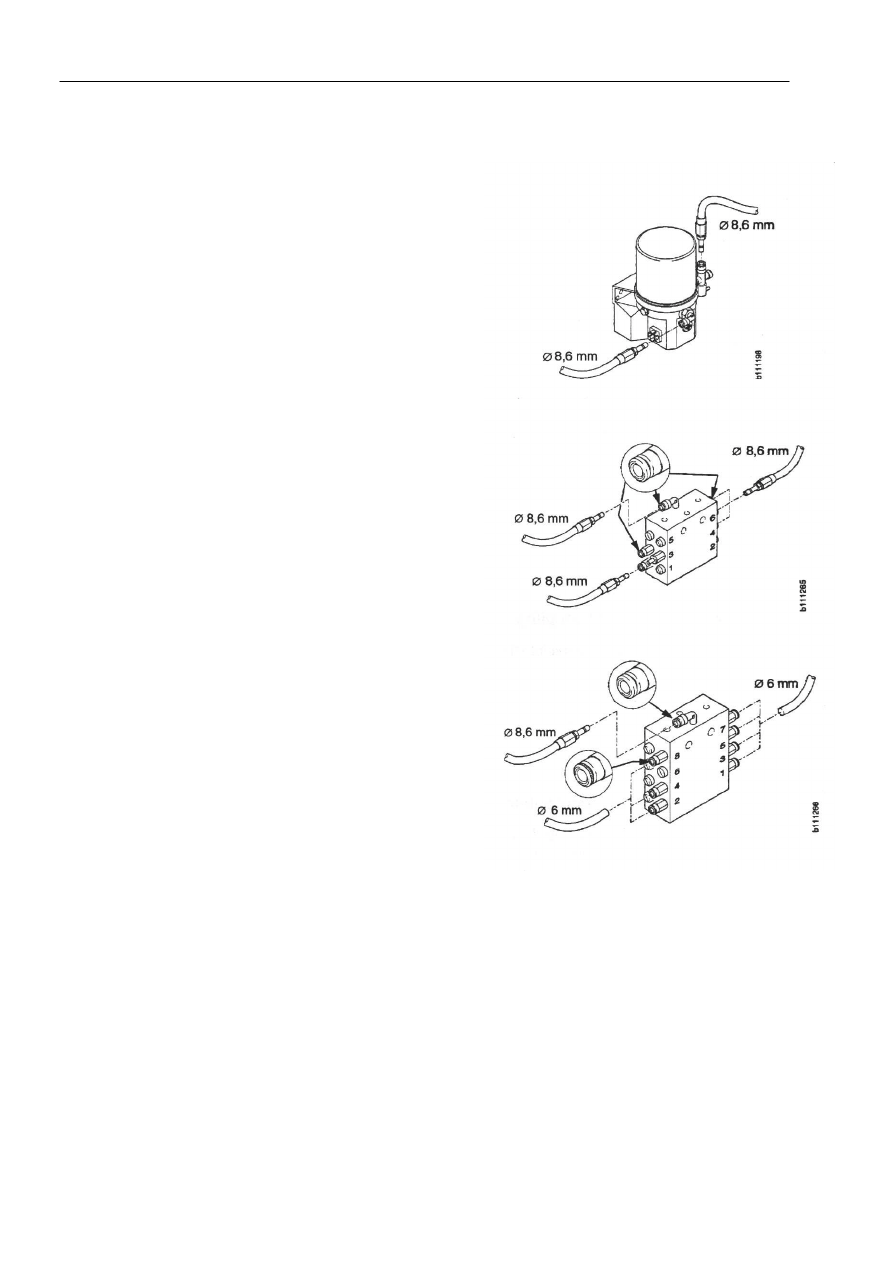

Шланги, муфты и штуцеры



Шланги и муфты



•

Шланги между смазочным насосом и главным
распределительным блоком оборудованы
металлическими штуцерами; их размеры
составляют 8,6х2,3 мм.










•

Шланги между главным распределительным
блоком  и вспомогательными
распределительными блоками оборудованы
металлическими штуцерами; их размеры
составляют 8,6х2,3 мм.









•

Шланги между распределительными блоками и
точками смазки  не имеют металлических
штуцеров; их размеры составляют 6х1,5 мм.






Обрезка шлангов


Для обрезки шлангов следует пользоваться острым
ножом. Срез должен быть ровным и осуществляться
под прямым углом.

Примечание: Запрещается использовать кусачки. Это
ведет к повреждению шлангов.
