Общие сведения



19:03-06



Система Scania Alert, общие сведения







Главные компоненты системы



•

Выключатель S37.


•

Электронный блок E16.


•

Динамик N3, расположенный на стороне водителя.


Прочие компоненты указаны на схеме соединений.

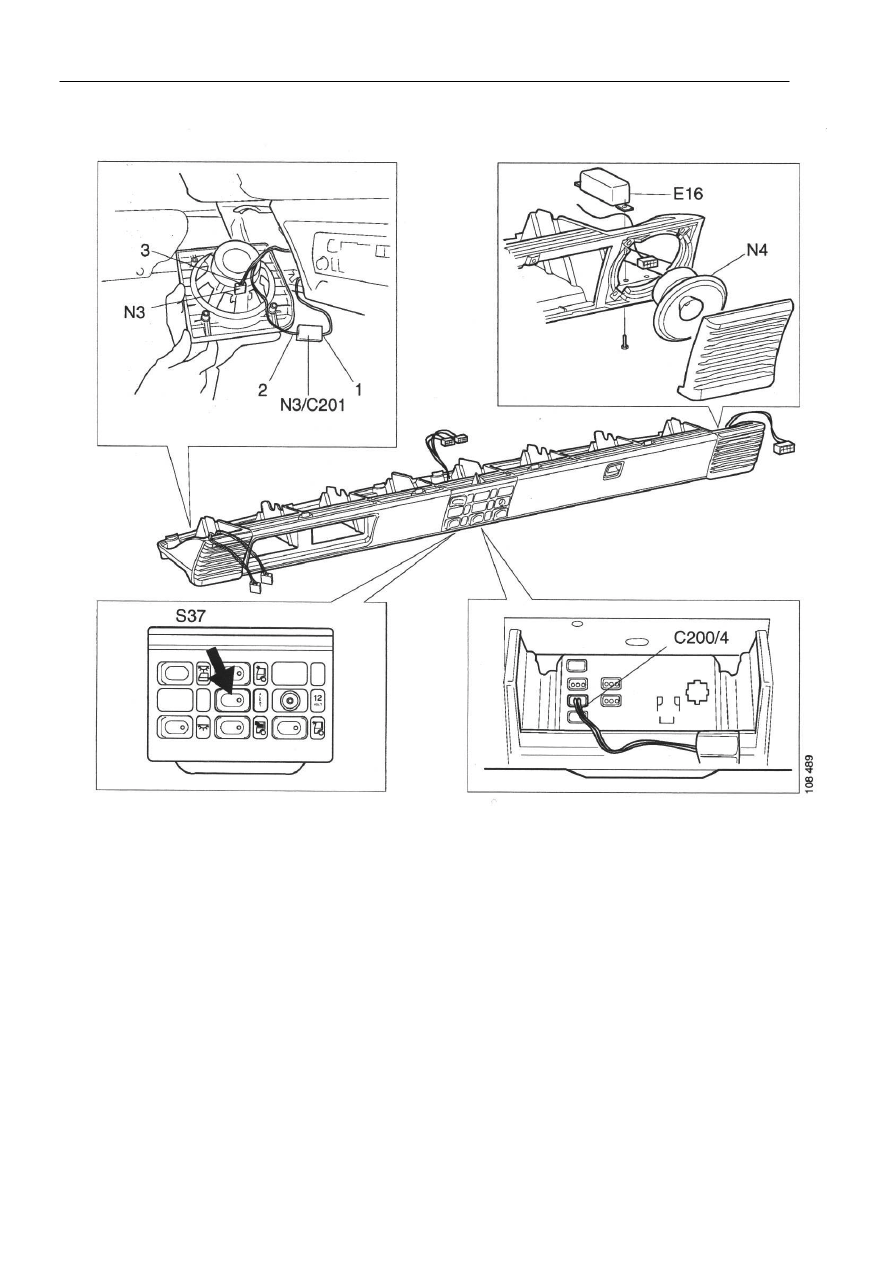

Установка



19:03-06



Установка



Снять динамики N3 и N4, а также открыть панель
выключателей в полке крышки кабины и поднять
ее вперед.



Извлечь винты, крепящие полку крыши кабины в
передней части. Следует соблюдать осторожность,
если полка тяжело нагружена; при необходимости
использовать опору.



Протянуть жгут электропроводки 1 366 171 перед
полкой крыши кабины.



Включить разъем в устройство Е16 и установить
устройство Е16 в предварительно просверленные
отверстия.



Включить разъем С200.



Установить обозначение ALERT и нажимную
кнопку S37 на панель в положения, показанные на
рисунке. Подсоединить электропроводку к
выключателю.



Отключить разъем N3 от динамика и подключить
его к контакту N3/201 электропроводки.



Подсоединить устройство N3, подключенное к
новому жгуту электропроводки, к динамику.



Осуществить проверку функционирования.


10  Установить на место полку крыши кабины, панель

и динамики.








Расположение



19:03-06



Расположение






































1.  Провод, идущий от радиоприемника
2.  Провод, идущий к устройству Е16
3.  Провод, идущий от устройства Е16







1 711 400



19:03-08





Новый выпуск 1

ru






Автоматическая система смазки шасси



ACL







Техническое описание и руководство по ремонту
