Вспомогательное оборудование грузовиков Scania. Руководство - часть 26





Установка устройства контроля давления в системе откидывания кабины



19:03-05



30

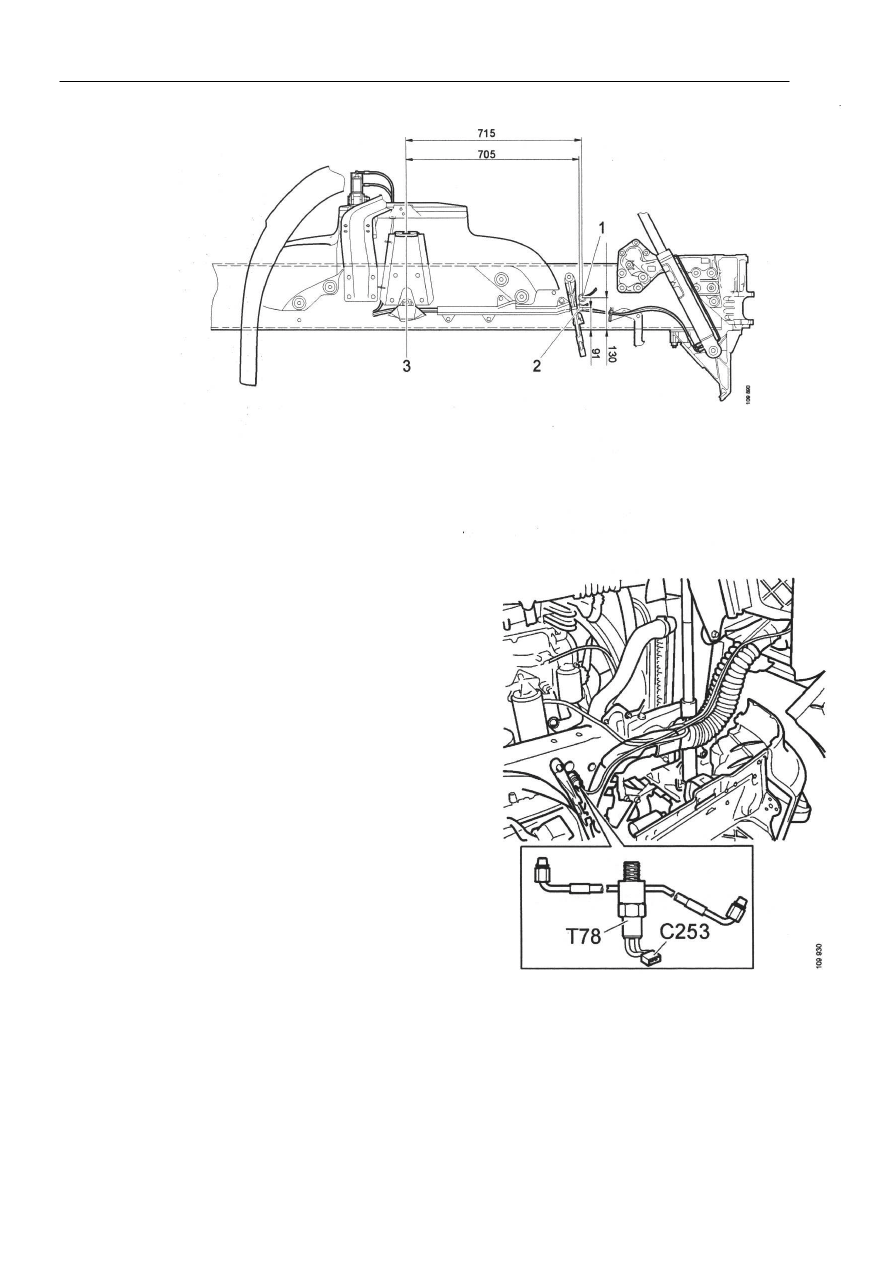

1  Автомобили, оборудованные системой EBS
2  Автомобили, не оборудованные системой EBS
3  Центральная ось переднего моста




Просверлить в раме отверстие диаметром 16,5 мм,
предназначенное для устройства контроля
давления. Смотри вышеприведенный рисунок, на
котором указано местоположение отверстия.





Установить новый шланг подачи воздуха с
устройством контроля давления.



Закрепить шланг подачи воздуха.






10  Проложить провод от разъема С253 вдоль

существующего жгута электропроводки к разъему
С8 в проходной втулке кабины.


11  Подсоединить провод VPS 49 (оранжевый) к

штырю 16, а провод VPS 8 (черный) к штырю 17
разъема С8.


12  Скрепить электропроводку зажимами вместе с

существующей электропроводкой.


13  Установить перегородку, воздушный фильтр,

пневматические соединения и колпак колеса.

Установка замка решетчатой панели



19:03-05



31

Установка замка решетчатой
панели

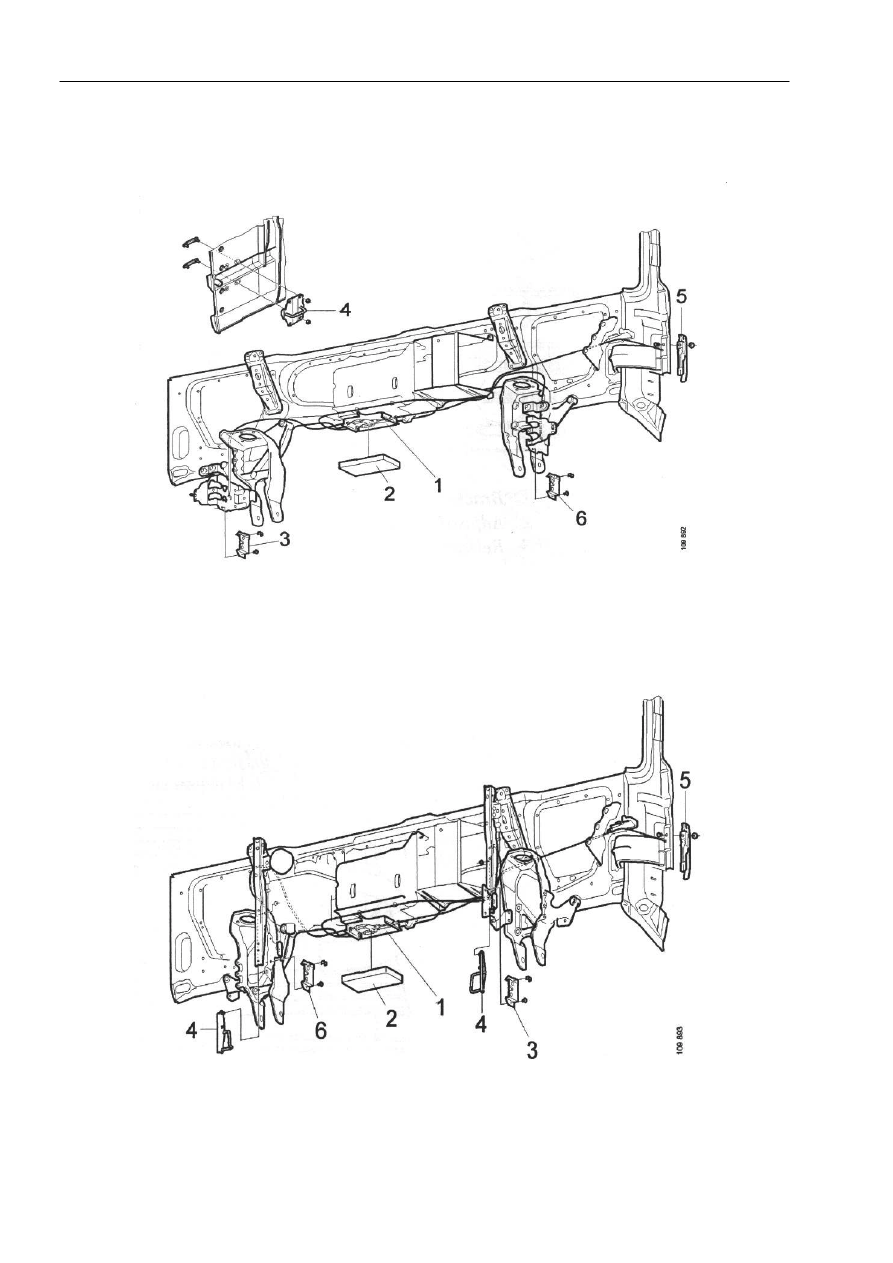

Кабины типа R





















Кронштейн

Крышка

Защелка крышки

Фиксатор

Открывающая рукоятка

Защелка крышки с выступом для
выключателя, установленного в
решетчатой панели



Кабины типа Р


















Кронштейн

Крышка

Защелка крышки

Фиксатор



Открывающая рукоятка

Защелка крышки с выступом для
выключателя, установленного в
решетчатой панели



Установка замка решетчатой панели



19:03-05



32

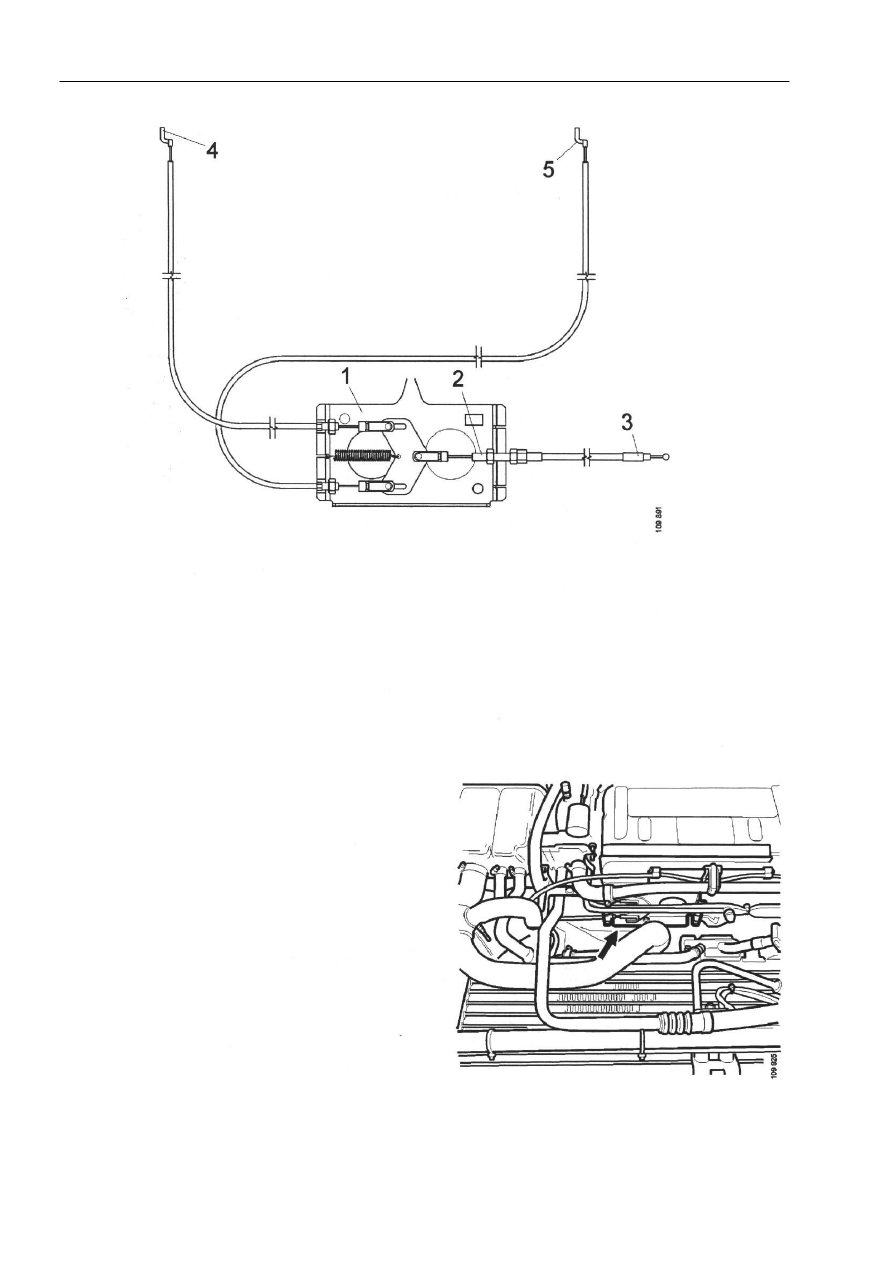

1  Кронштейн
2  Регулировочный винт
3  Открывающий тросик
4  Правый тросик
5  Левый тросик







Установить крепежную панель.






Установка замка решетчатой панели



19:03-05



33

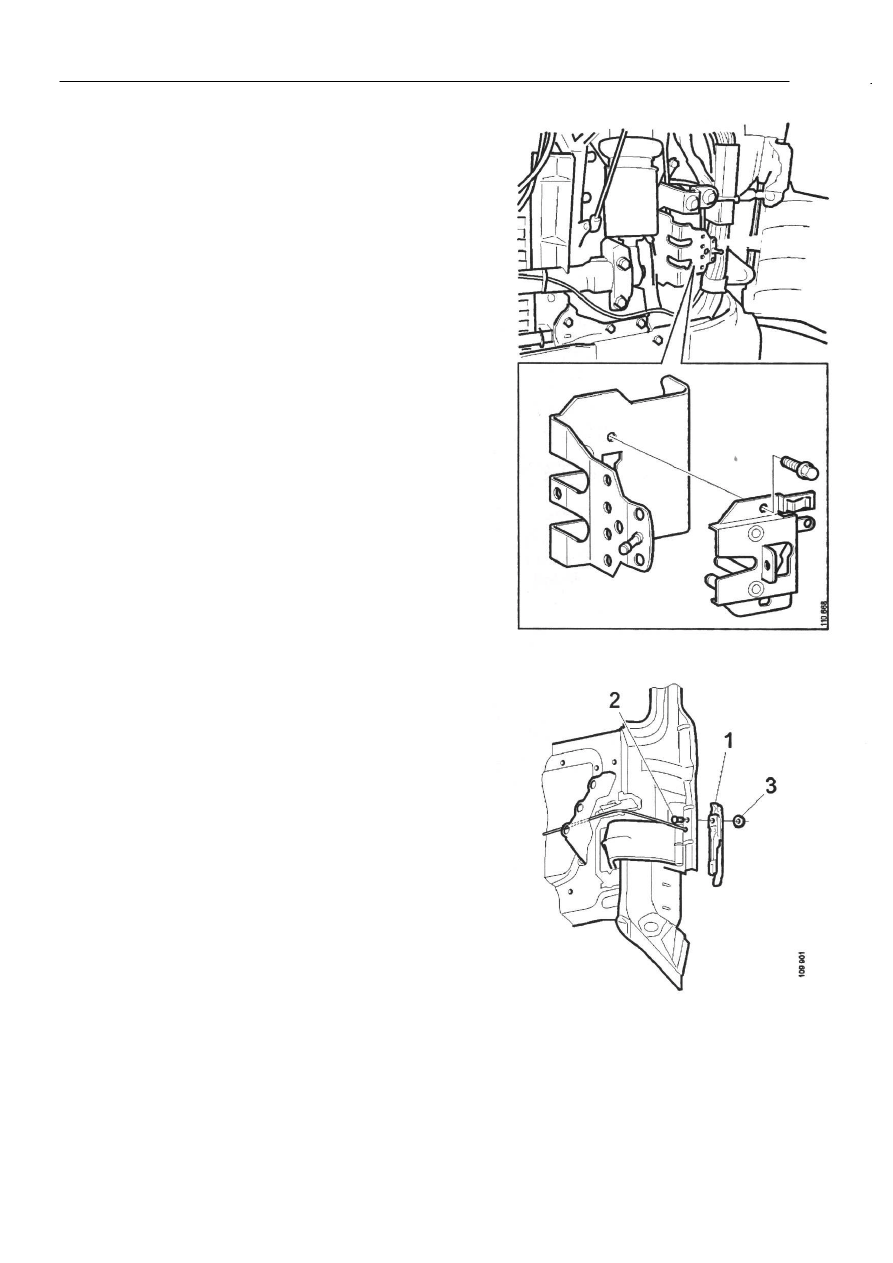

Установить кронштейны с фиксаторами с каждой
стороны.



Проложить тросики к соответствующему фиксатору
и к месту расположения открывающей рукоятки.
























Открыть водительскую дверь и вставить рукоятку в
ее нижнюю часть, а затем закрепить рукоятку с
помощью нажимного болта и гайки, которые
вставляются в имеющееся отверстие.
















Открывающая рукоятка

Нажимной болт

Гайка
