Подсоединение электропроводки системы выключения подачи топлива



19:03-05



22

Автомобили с системой EDC МS5 (инжекторный насос)


Смотри также монтажную схему системы EDC, 16:04-51.

Использовать электропроводку 1395894.



1

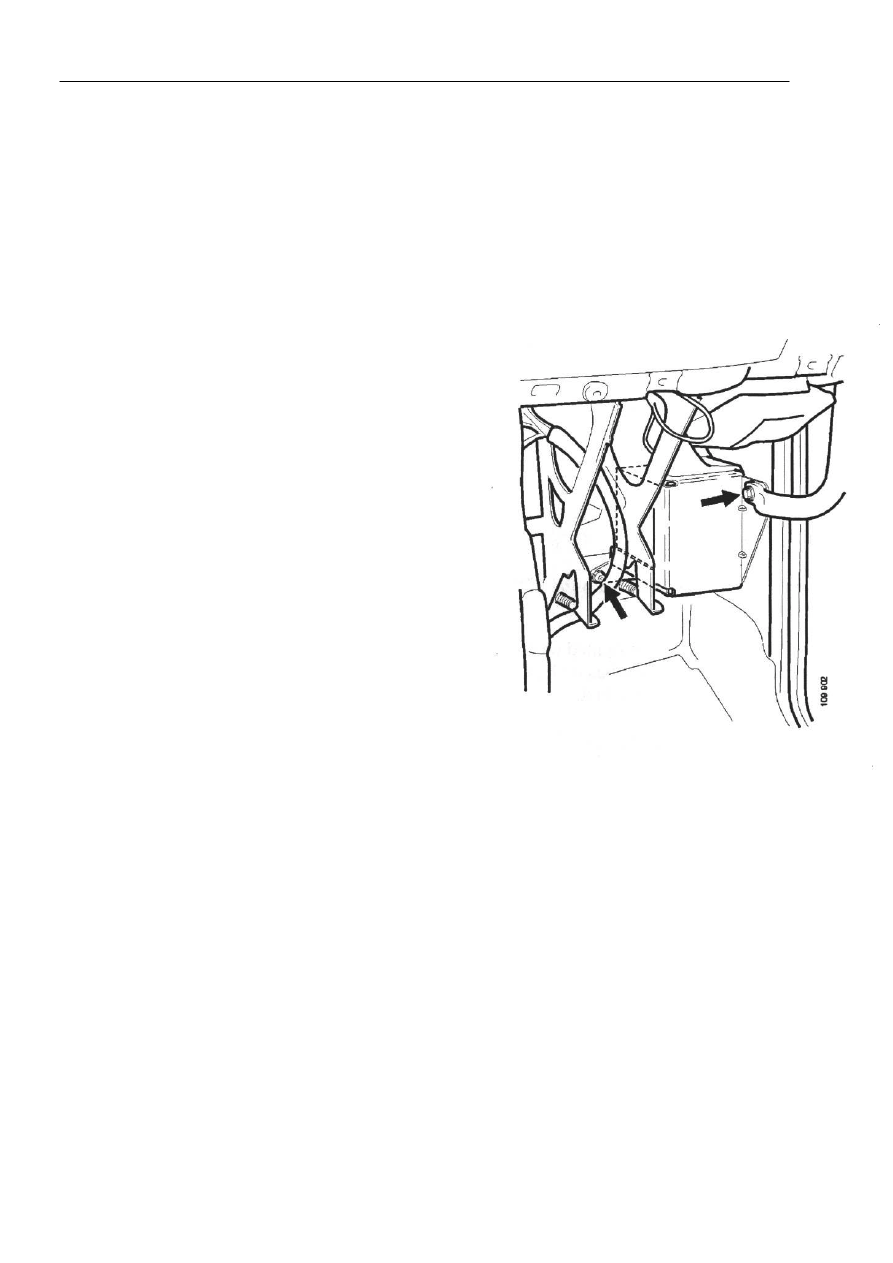

Отсоединить провода от штырей 23, 25, 34, 35 и 41
на блоке управления Е12 системы EDC.



Снять провода вместе с разъемом С107, который
находится в центральном электрическом блоке.

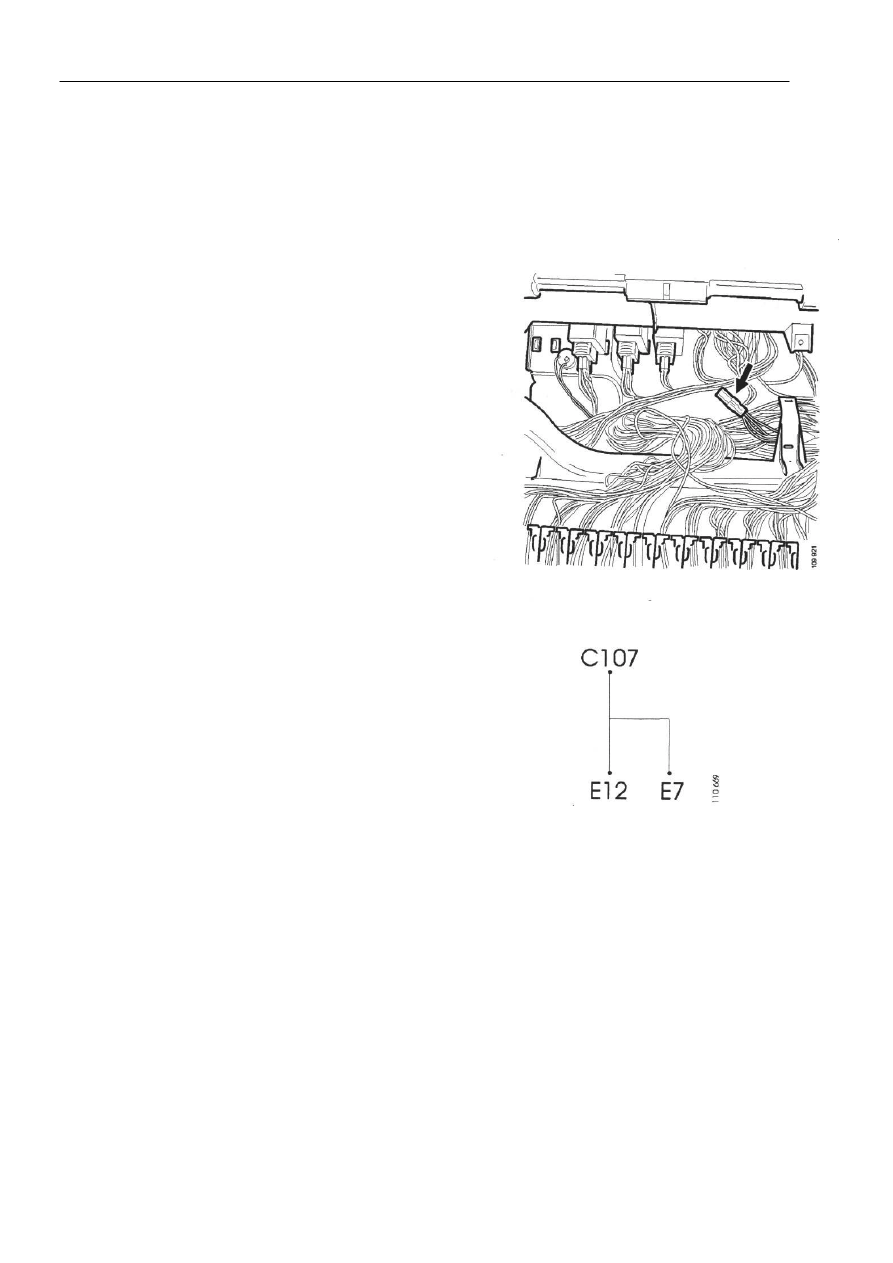

Расположение соединителя С107.



2

Заменить новой электропроводкой между
устройствами Е12, С107 и Е7.



3

Подсоединить провода к устройству Е12
следующим образом:



−

Провод EDC 23 (фиолетовый) к контакту Е12-23

−

Провод EDC 25 (серый) к контакту Е12-25

−

Провод EDC 34 (коричневый) к контакту Е12-34

−

Провод EDC 35 (зеленый ) к контакту Е12-35

−

Провод ЕDC 41 (белый) к контакту Е12-41


4

Проложить одиночный провод между устройством
С107 и блоком управления Е7 системы VPS.


5

Подсоединить провод EDC 25 (серый) к контакту
Е7-12.


6

Зафиксировать разъем С107 зажимами в
центральном электрическом блоке.



Подсоединение электропроводки системы выключения подачи топлива



19:03-05



23



Автомобили с системой EDC MS6 (инжекторы PDE)


Смотри также монтажную схему системы EDC MS6.2, инжекторы, 16:04-56.

Использовать электропроводку 1403624.

1

Отключить электропроводку от разъема С112/Н
вместе с разъемом С107, который находится в
центральном электрическом блоке.

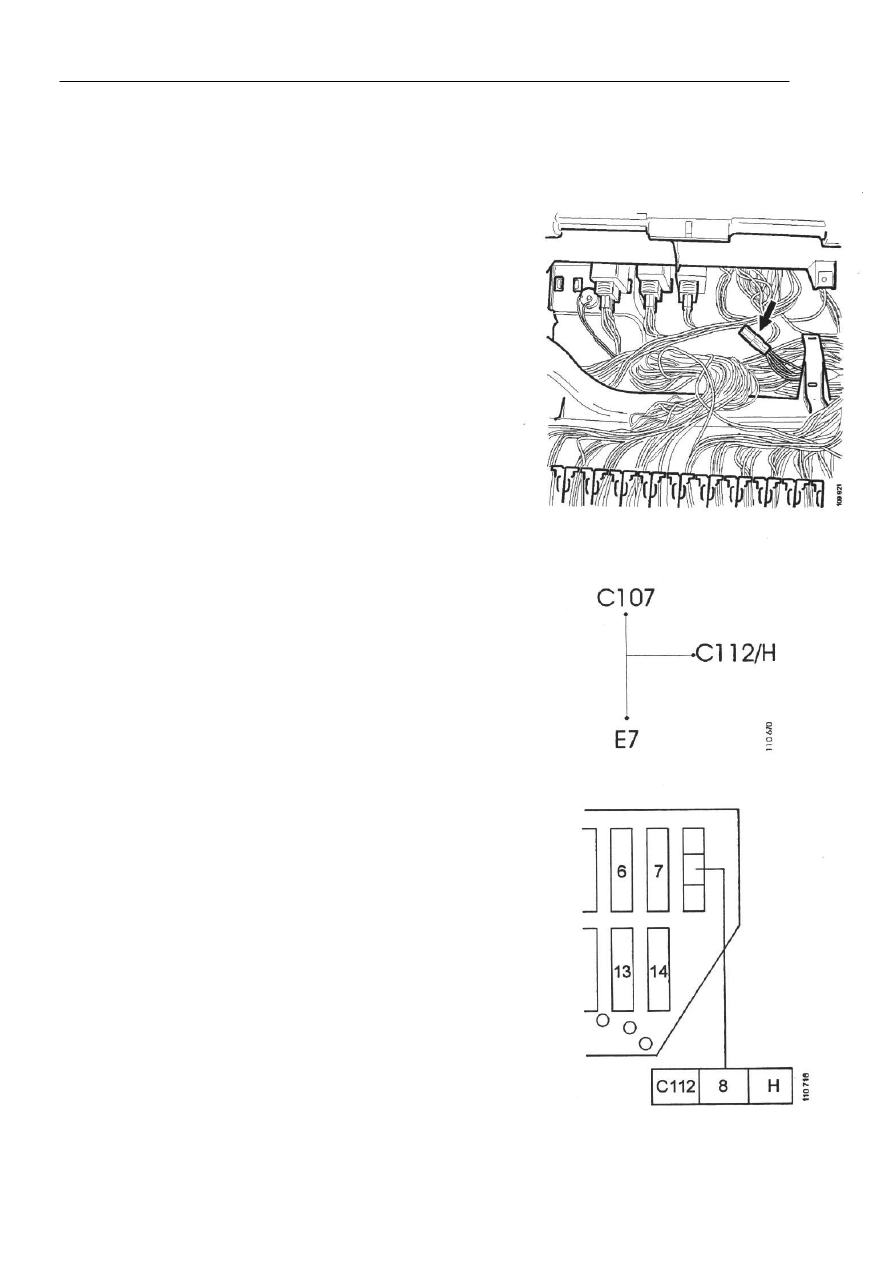

Расположение соединителя С107

2

Заменить новой электропроводкой между
устройствами Е7, С107 и С112/Н.



3

Подсоединить провода к устройству С112/Н
следующим образом:



−

Провод EDC 19 (коричневый) к контакту С112/Н-

1

−

Провод EDC 32 (белый) к контакту С112/Н-2

−

Провод EDC 21 (фиолетовый) к контакту С112/Н-

3

−

Провод EDC 22 (серый) к контакту С112/Н-4

−

Провод ЕDC 28 (зеленый) к контакту С112/Н-5


4

Проложить одиночный провод между устройством
С112/Н и блоком управления Е7 системы VPS.


5

Подсоединить провод EDC 22 (серый) к контакту
Е7-12.


6

Зафиксировать разъем С107 зажимами в
центральном электрическом блоке.




Установка аккумулятора



19:03-05



24

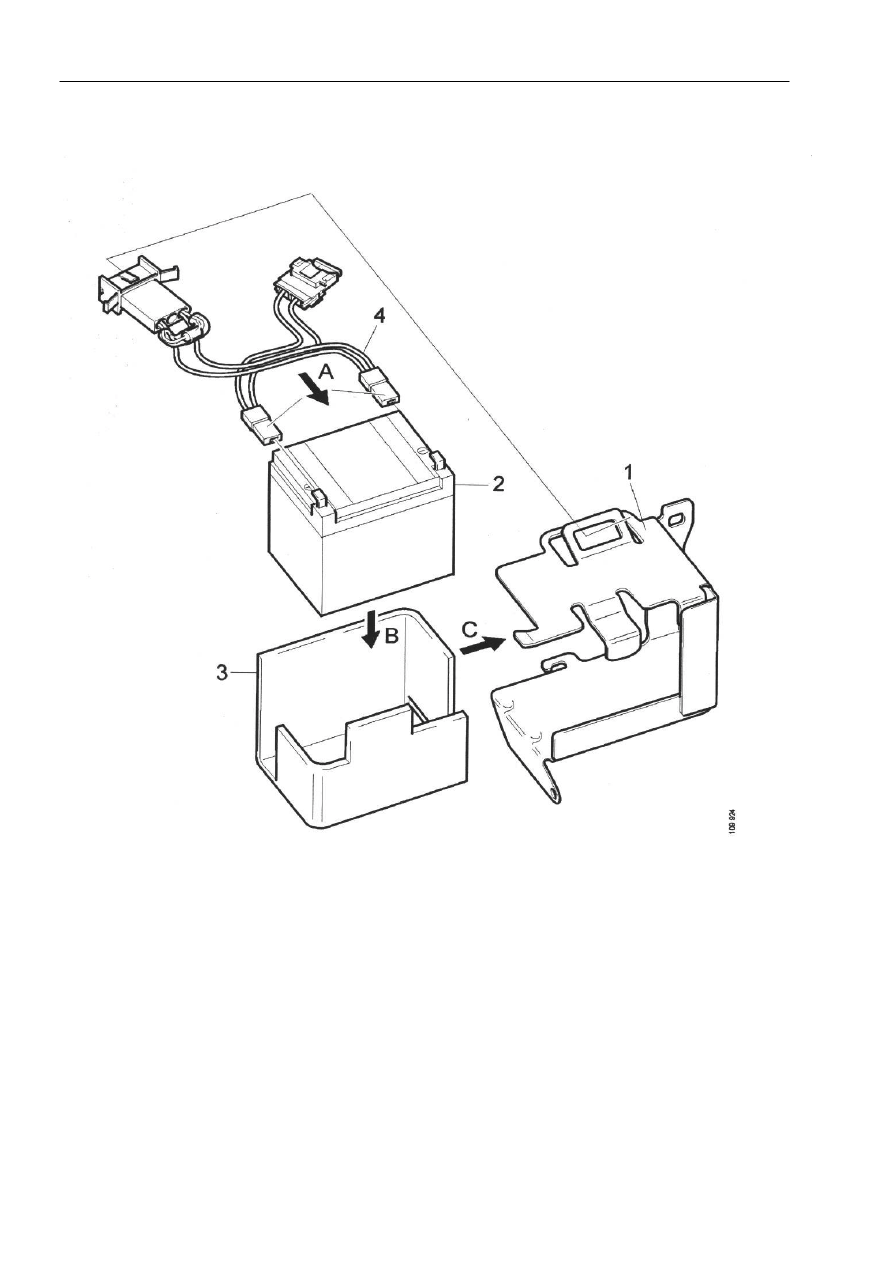

Установка аккумулятора





































1  Кронштейн
2  Аккумулятор
3  Изолирующий кожух
4  Электропроводка












Установка аккумулятора



19:03-05



25


1

Извлечь нижний крепежный болт поручня.


2

Подготовить изолирующий кожух, кронштейн и
кабель с аккумулятором, а затем собрать указанные
детали вместе. Смотри рисунок, показывающий
установку аккумулятора.







3

Установить аккумулятор, закрепив кронштейн
нижним болтом поручня; при этом крюк должен
входить в отверстие, а болт М6 в перегородку в
передней части кузова.














4

Подключить разъем С266 к электропроводке
контрольно-измерительных приборов.
