Подсоединение проводки контрольно-измерительных приборов



19:03-05



18

24  Отсоединить провода, подключенный к штырям 3 и

4 разъема С9, расположенного у правой двери.
Использовать специальное приспособление 587
592. Обрезать и изолировать провода.

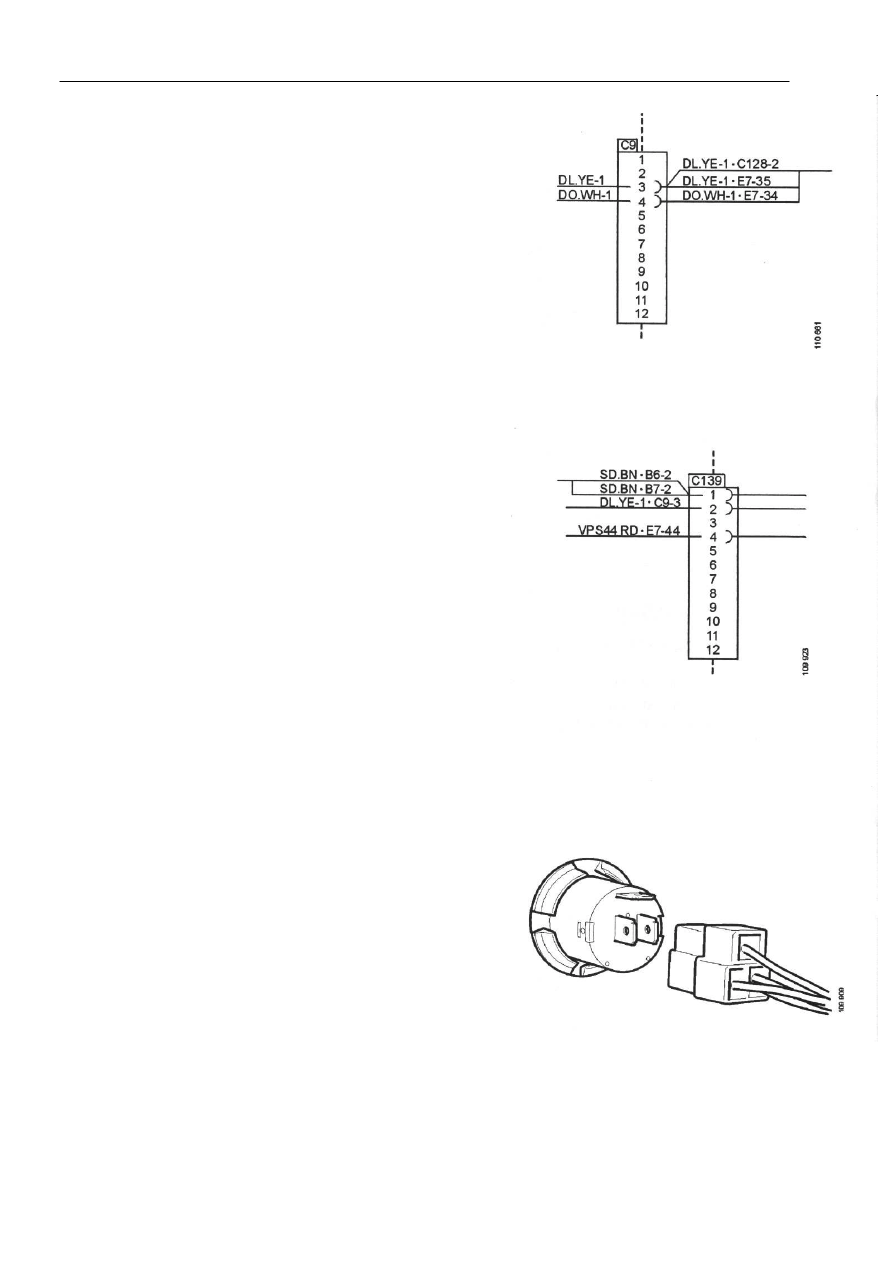

25  Заменить новыми проводами DL (желтый) на

штыре 3 и DО (белый) на штыре 4.












26  Отсоединить провода от штыря 2 устройства С128

или С139. Обрезать и изолировать провода.


27  Подсоединить провод DL (желтый) к штырю 2, а

провод VPS44 (красный) к штырю 4.


Автомобили более ранних моделей не имеют провода
между контактами С128-4 и С252-1, находящимися в
полке крыши кабины. В этих автомобилях необходимо
проложить отдельный провод.

В автомобилях, оборудованных разъемом С128,
необходимо заменить кабельные наконечники
проводов, входящих в жгут электропроводки.




28  Подсоединить провод VPS19 (коричневый) к

штырю 3 правого дверного выключателя В7. В
моделях автомобилей до 9804 дверной
выключатель В7 необходимо заменить на
двухполюсный выключатель.


29  Протянуть разъем С266 к месту расположения

аккумулятора справа от центрального
электрического блока.






Подсоединение проводки контрольно-измерительных приборов



19:03-05



19

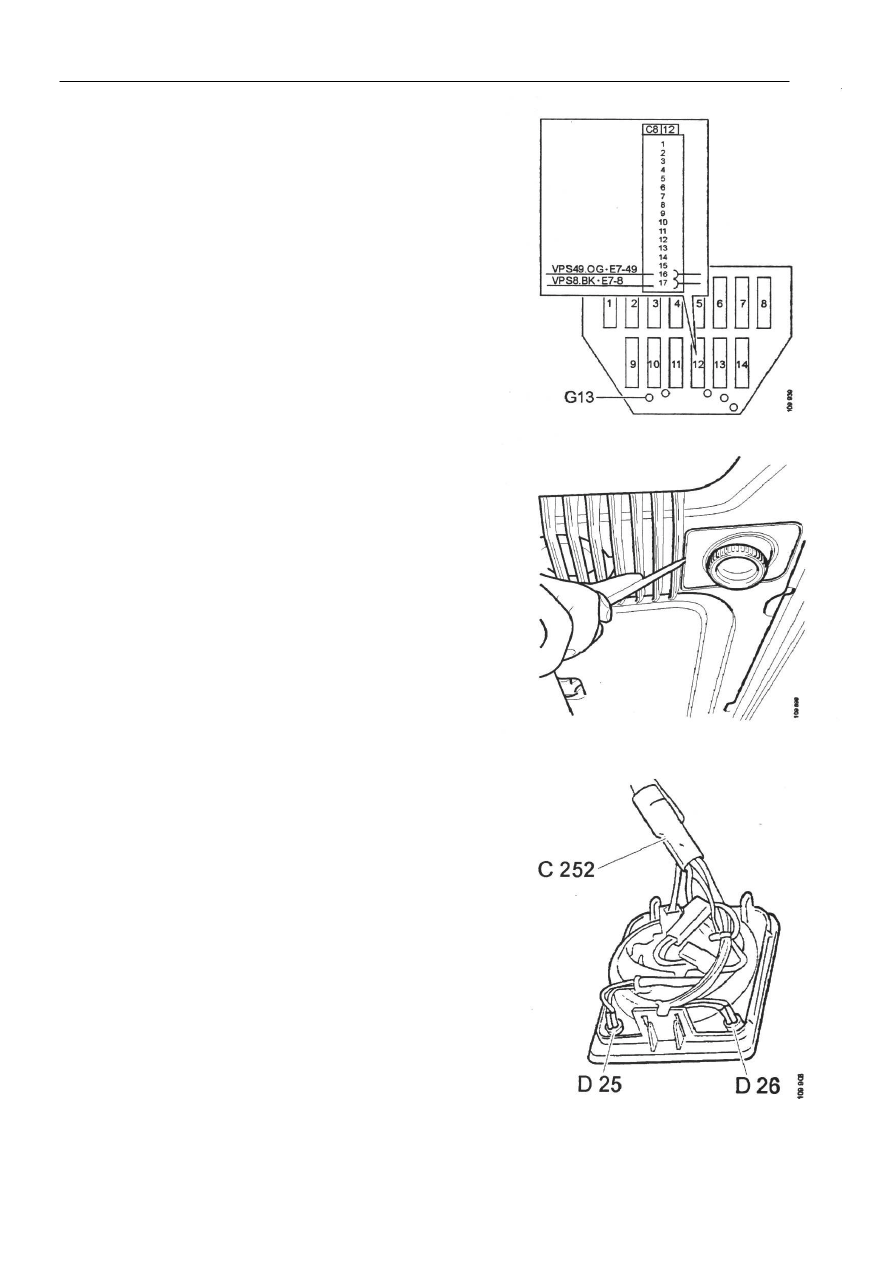

30  Протянуть провод VPS49 (оранжевый) и

подсоединить его к штырю 16 устройства С8, а
провод VPS8 (черный) подсоединить к штырю 17.
Устройство С8 находится в проходной втулке
кабины под центральным электрическим блоком.


31  Подсоединить заземляющий кабель 31 (черный) к

точке заземления G13.












32  Отсоединить подсветку в багажной полке над

приборной панелью.













33  Отключить разъем С252.

34  Заменить новой подсветкой D25, D26 и подключить

разъем С252.


35  Установить на место новую подсветку.




Подсоединение электропроводки сигнализации



19:03-05



20

Подсоединение электропроводки сигнализации

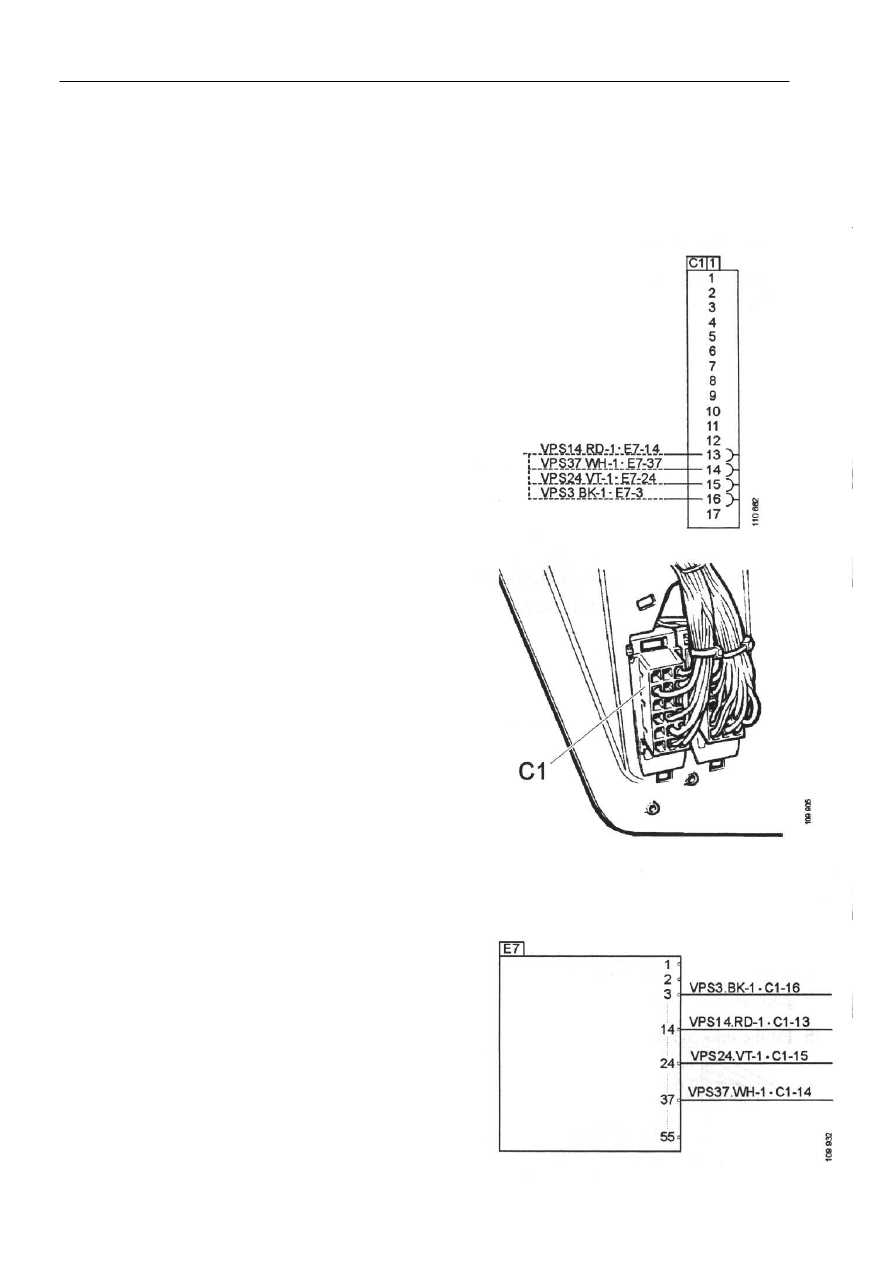

Проложить электропроводку, как это показано на
рисунке, приведенном на странице 12.

1

Провода соединителя С1 должны подключаться
следующим образом:



−

Провод VPS 14 (красный) к контакту С1-13

−

Провод VPS 37 (белый) к контакту С1-14

−

Провод VPS 24 (фиолетовый) к контакту С1-15

−

Провод VPS 3 (черный) к контакту С1-16




















2

Подсоединить провода устройства Е7 следующим
образом:



−

Провод VPS 3 к штырю Е7-3

−

Провод VPS 14 к штырю Е7-14

−

Провод VPS 24 к штырю Е7-24

−

Провод VPS 37 к штырю Е7-37





Подсоединение электропроводки системы выключения подачи топлива



19:03-05



21

Подсоединение электропроводки системы выключения
подачи топлива





Автомобили без системы EDC

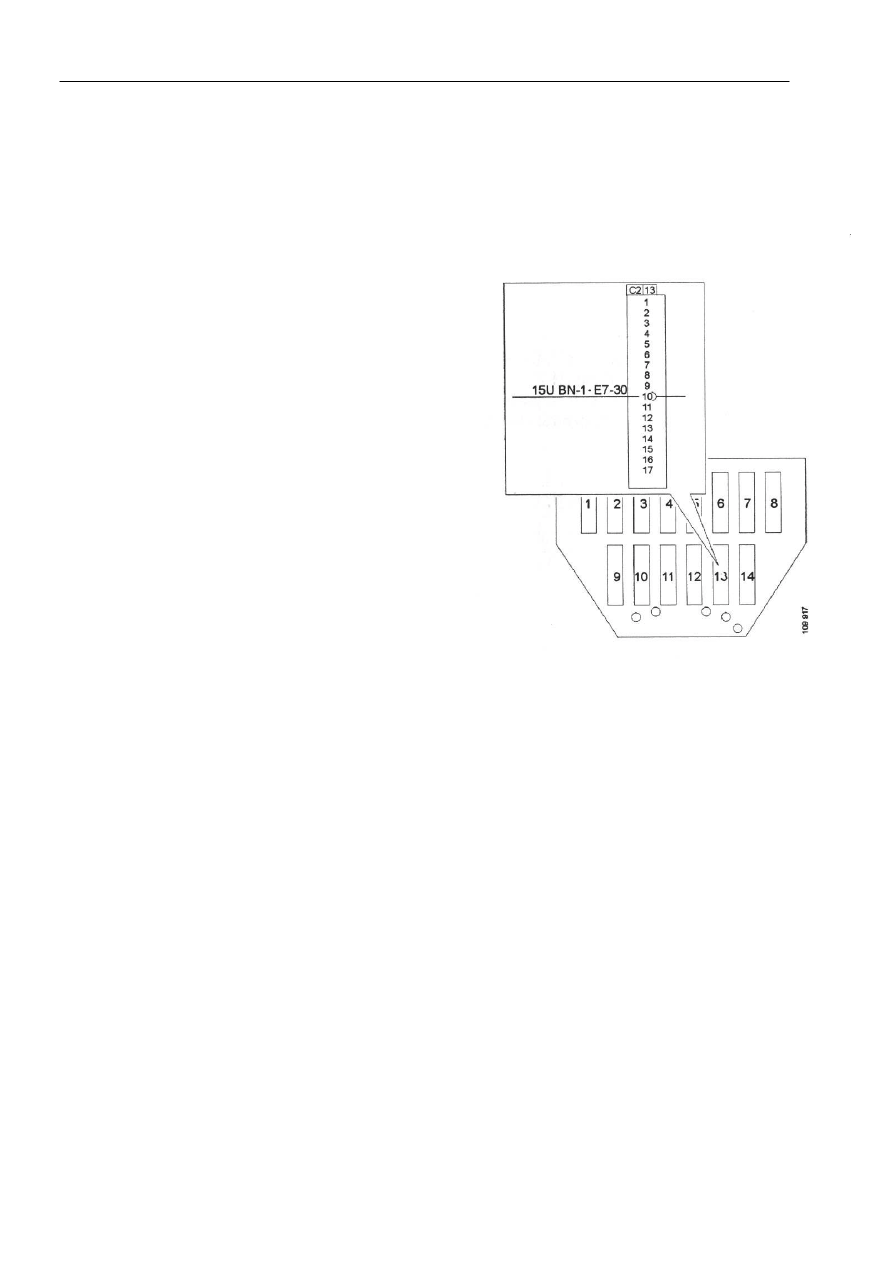

Проложить электропроводку, как это показано на
рисунке, приведенном на странице 12.

1

Отсоединить провод от штыря 10 устройства С2.
Обрезать и изолировать провод.


2

Проложить провод 15U (коричневый) между
контактами Е7-30 и С2-10.
